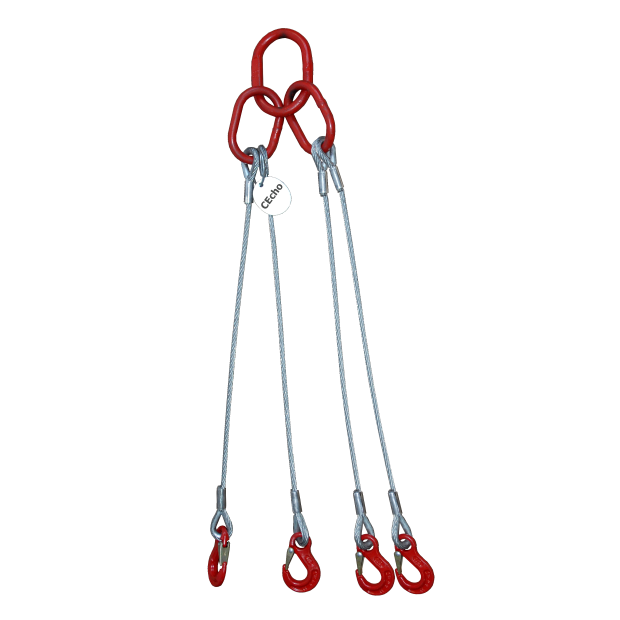

Zawiesie linowe 4-cięgnowe
KATALOG ROZWIĄZAŃ DO PODNOSZENIA
Cztery cięgna z ocynkowanej liny stalowej połączone wspólnym ogniwem. Dobieramy długość, udźwig i zakończenia do zaczepów ładunku oraz rzeczywistego kąta pracy.
4 cięgnawykonanie na wymiar
długość L · kąt β · zakończenia · DOR
Prześlij szkic podwieszenia
Dobierz zawiesie z CECHO →+48 33 825 04 84biuro@cecho.plUzgodnimy konfigurację, dokumentację i wycenę.
- Opis produktu
KONSTRUKCJA4 cięgnaOgniwo zbiorcze i liny stalowe
MATERIAŁLina ocynkowanaZaciskana tulejami aluminiowymi
KĄT PRACY βDobór według kątaDo 45° oraz powyżej 45° do 60°
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Cztery cięgna nie oznaczają czterokrotnego udźwigu pojedynczej liny.
ZAWIESIA LINOWE DLA PRZEMYSŁU

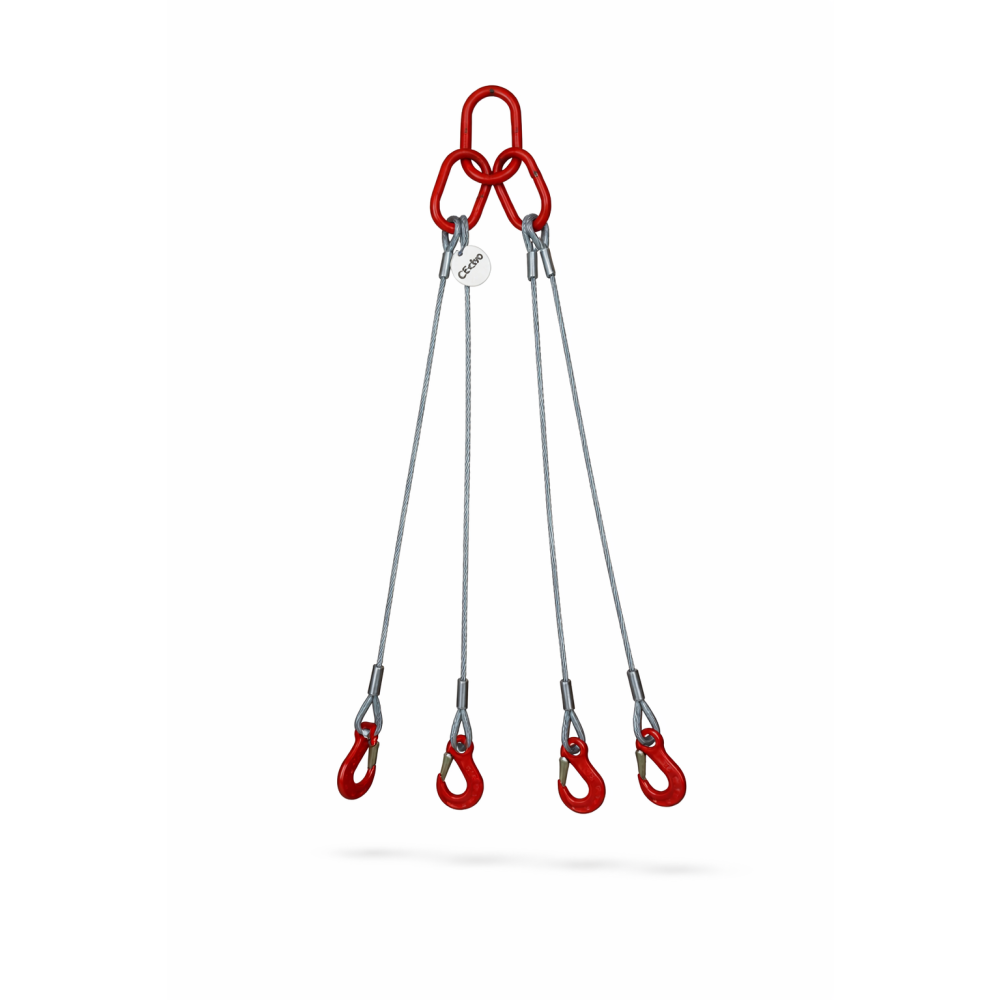

Zawiesie linowe 4-cięgnowe — komplet do podnoszenia w wielu punktach.
Zawiesie linowe czterocięgnowe łączy cztery cięgna z ocynkowanej liny stalowej ze wspólnym ogniwem zbiorczym. Pozwala podwiesić ładunek w kilku punktach, pod warunkiem prawidłowego doboru geometrii, udźwigu i zakończeń.
Do prac w zakładzie i na montażu
Dobieramy komplety do podnoszenia maszyn, urządzeń, konstrukcji i prefabrykatów z odpowiednimi punktami zaczepienia. Analizujemy rzeczywisty ładunek i układ podwieszenia, nie tylko jego masę.
Długość i osprzęt do Twojego zadania
Ustalamy długość roboczą L, średnicę i konstrukcję liny oraz rodzaj zakończeń. Ogniwo zbiorcze musi pasować do haka urządzenia podnoszącego, a osprzęt dolny — do zaczepów ładunku.
Dokumentacja i późniejsze kontrole
Do zawiesia dołączamy deklarację zgodności i instrukcję użytkowania. Możesz również uzgodnić z zespołem CECHO przegląd zawiesi eksploatowanych w firmie.
DOBÓR DO ŁADUNKU
Dobierzmy cały układ, nie tylko średnicę liny.
Prześlij szkic lub zdjęcie planowanego podwieszenia. Do przygotowania propozycji potrzebujemy trzech grup informacji.
Długość L i kąt pracy β
Wskaż dostępną wysokość podnoszenia, potrzebną długość roboczą oraz geometrię układu. Kąt β mierzymy pomiędzy cięgnem a pionem — tak jak na rysunku w tabeli.
Zakończenia i warunki pracy
Opisz wymiary zaczepów, rodzaj potrzebnych haków lub innych zakończeń, temperaturę i częstotliwość pracy. Dodaj liczbę kompletów oraz wymagany termin.
Cztery punkty podwieszenia nie gwarantują równego rozkładu obciążenia.
Różnice długości, nierówny rozstaw zaczepów, położenie środka ciężkości lub sztywność ładunku mogą zmieniać obciążenie poszczególnych cięgien. Układ niesymetryczny wymaga indywidualnej oceny; nie dobieraj go przez proste podzielenie masy przez cztery.
PARAMETRY DO DOBORU

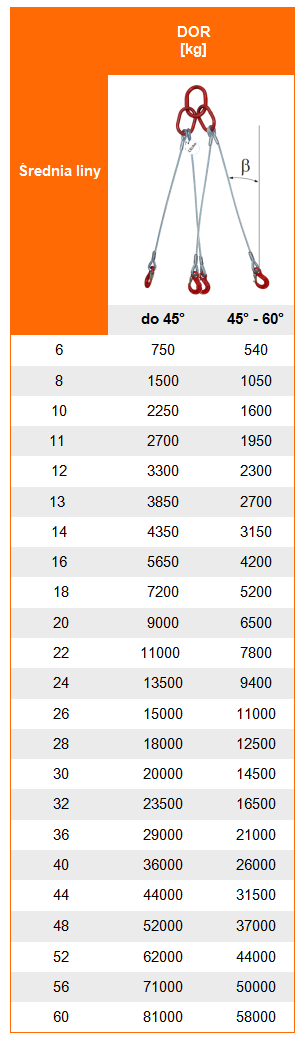

Tabela udźwigu zawiesia linowego 4-cięgnowego
Wybierz średnicę liny i odpowiedni zakres kąta β. Wartości dotyczą całego zawiesia w przedstawionym układzie, a nie pojedynczego cięgna. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  DOR całego zawiesia [kg] | |
|---|---|---|
| β: do 45° | β: powyżej 45° do 60° | |
| 6 | 750 | 540 |
| 8 | 1 500 | 1 050 |
| 10 | 2 250 | 1 600 |
| 11 | 2 700 | 1 950 |
| 12 | 3 300 | 2 300 |
| 13 | 3 850 | 2 700 |
| 14 | 4 350 | 3 150 |
| 16 | 5 650 | 4 200 |
| 18 | 7 200 | 5 200 |
| 20 | 9 000 | 6 500 |
| 22 | 11 000 | 7 800 |
| 24 | 13 500 | 9 400 |
| 26 | 15 000 | 11 000 |
| 28 | 18 000 | 12 500 |
| 30 | 20 000 | 14 500 |
| 32 | 23 500 | 16 500 |
| 36 | 29 000 | 21 000 |
| 40 | 36 000 | 26 000 |
| 44 | 44 000 | 31 500 |
| 48 | 52 000 | 37 000 |
| 52 | 62 000 | 44 000 |
| 56 | 71 000 | 50 000 |
| 60 | 81 000 | 58 000 |
β to kąt cięgna względem pionu, nie kąt pomiędzy dwoma cięgnami. Większy kąt oznacza mniejszy dopuszczalny udźwig. Tabela nie obejmuje pracy powyżej 60°. Nie stosuj tych wartości do układów niesymetrycznych bez indywidualnego potwierdzenia doboru.
Materiał cięgienLina stalowa ocynkowana
Długość roboczaL — według zamówienia
Współczynnik bezpieczeństwa liny5:1
Zakończenia cięgienDobierane do zaczepów
Współczynnik bezpieczeństwa nie jest zapasem pozwalającym przekraczać DOR. Przy doborze uwzględniamy również osprzęt, stan zawiesia, warunki eksploatacji i sposób prowadzenia lin.
W zależności od wykonania stosowane są liny klasy 1770 lub 1960 N/mm², o konstrukcji 6×19+FC, 6×37+FC lub WS6×36+FC. Konstrukcję liny i komponenty konkretnego kompletu potwierdzamy przy zamówieniu.
*PN-EN 13414-1 obejmuje opisane w niej zawiesia z lin o średnicy od 8 do 60 mm. Pozycja 6 mm wymaga indywidualnego potwierdzenia przeznaczenia i dokumentacji; nie jest automatycznie deklarowana jako wykonanie objęte tą normą. Zakres temperatury pracy ustalamy według dokumentacji danego kompletu i jego komponentów.
OSPRZĘT I DŁUGOŚĆ ROBOCZA
Zakończenia dopasowane do punktów podwieszenia
Długość roboczą L mierzymy między punktami nośnymi — zgodnie z oryginalnym rysunkiem. Wybór zakończeń zależy od sposobu podłączenia, wymiarów zaczepów i warunków użytkowania. Nie każdy hak lub szakla nadaje się zamiennie do tego samego zadania.
CZOCBOCKOCOZOCOBCABXPętla FKausza Fk
Dobór ogniwa zbiorczegoDo haka urządzenia
Dobór dolnych zakończeńDo zaczepów ładunku
Długość i konfiguracjaWedług uzgodnienia
Rysunek przedstawia możliwe rodzaje zakończeń, nie listę elementów montowanych jednocześnie. Dostępność wybranego osprzętu, tulei stożkowych oraz wykonania specjalnego potwierdzamy indywidualnie.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala odczytać DOR, producenta, numer seryjny, długość roboczą i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
Co warto wiedzieć przed doborem czterech cięgien?
Czy cztery cięgna zawsze przenoszą po jednej czwartej masy?
Nie. Rozkład obciążeń zależy m.in. od geometrii, środka ciężkości i długości cięgien. DOR należy odczytywać dla całego zawiesia i właściwego układu, a konfiguracje niesymetryczne uzgodnić indywidualnie.
Dlaczego tabela ma dwie kolumny udźwigu?
Podaje wartości dla dwóch zakresów kąta β: do 45° oraz powyżej 45° do 60°. β jest kątem pomiędzy cięgnem a pionem. Wzrost tego kąta zmniejsza dopuszczalne obciążenie robocze zestawu.
Czy można zamówić inne zakończenia niż haki ze zdjęcia?
Tak, konfigurację dobieramy do punktów zaczepienia i sposobu pracy. Oryginalna grafika pokazuje dostępne rodzaje zakończeń. Ich rozmiar, zgodność z zadaniem i dostępność wymagają potwierdzenia przy doborze.
Co przesłać, żeby otrzymać propozycję zawiesia?
Masę i szkic ładunku, rozstaw i wymiary zaczepów, położenie środka ciężkości, potrzebną długość L, warunki pracy oraz liczbę kompletów. Przy wymianie dotychczasowego zawiesia pomocne są zdjęcia jego oznakowania i zakończeń.
DOBÓR I WYCENA DLA FIRM
Potrzebujesz zawiesia linowego 4-cięgnowego?
Prześlij szkic lub zadzwoń. Dobierzemy długość, udźwig i zakończenia do układu pracy w Twojej firmie.
