Zawiesie linowe 2-cięgnowe
KATALOG CECHO · DOBÓR DLA FIRM
Dwa cięgna z liny stalowej połączone wspólnym ogniwem głównym. Komplet dobieramy do masy ładunku, rozstawu zaczepów, kąta pracy oraz wymaganej długości i zakończeń.
2 cięgnaDługość L i wykonanie do zadania
Dobierzmy właściwy komplet.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.plPrześlij szkic, masę ładunku i potrzebny wymiar.
- Opis produktu
KONSTRUKCJA2 cięgnaDwa punkty podwieszenia
MATERIAŁLina ocynkowanaOgniwo główne i dwa cięgna linowe
KĄT PRACY βDobór według kątaDo 45° i powyżej 45° do 60°
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Dobór zależy także od zakończeń, geometrii podwieszenia i warunków pracy.
ZAWIESIA LINOWE DLA PRZEMYSŁU
Zawiesie linowe 2-cięgnowe — dobór do dwóch punktów zaczepienia.
Dwa cięgna z liny stalowej połączone wspólnym ogniwem głównym. Komplet dobieramy do masy ładunku, rozstawu zaczepów, kąta pracy oraz wymaganej długości i zakończeń.
Dwa cięgna, jeden kompletny układ

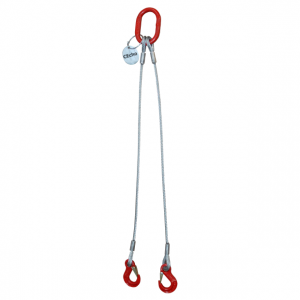

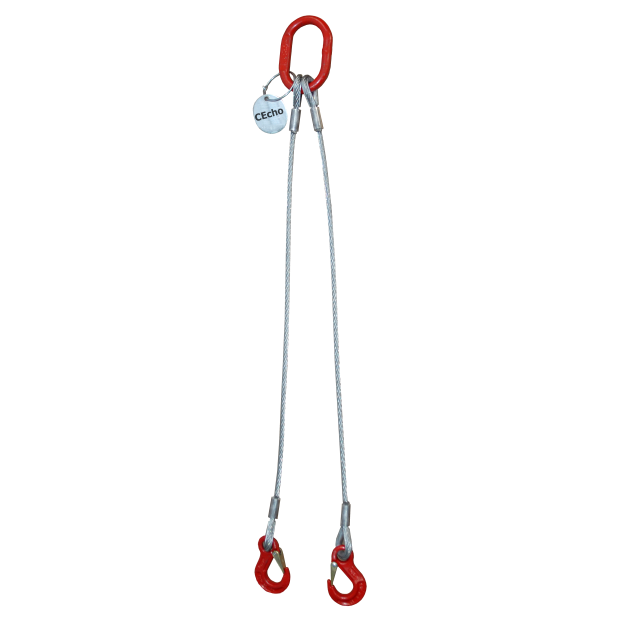

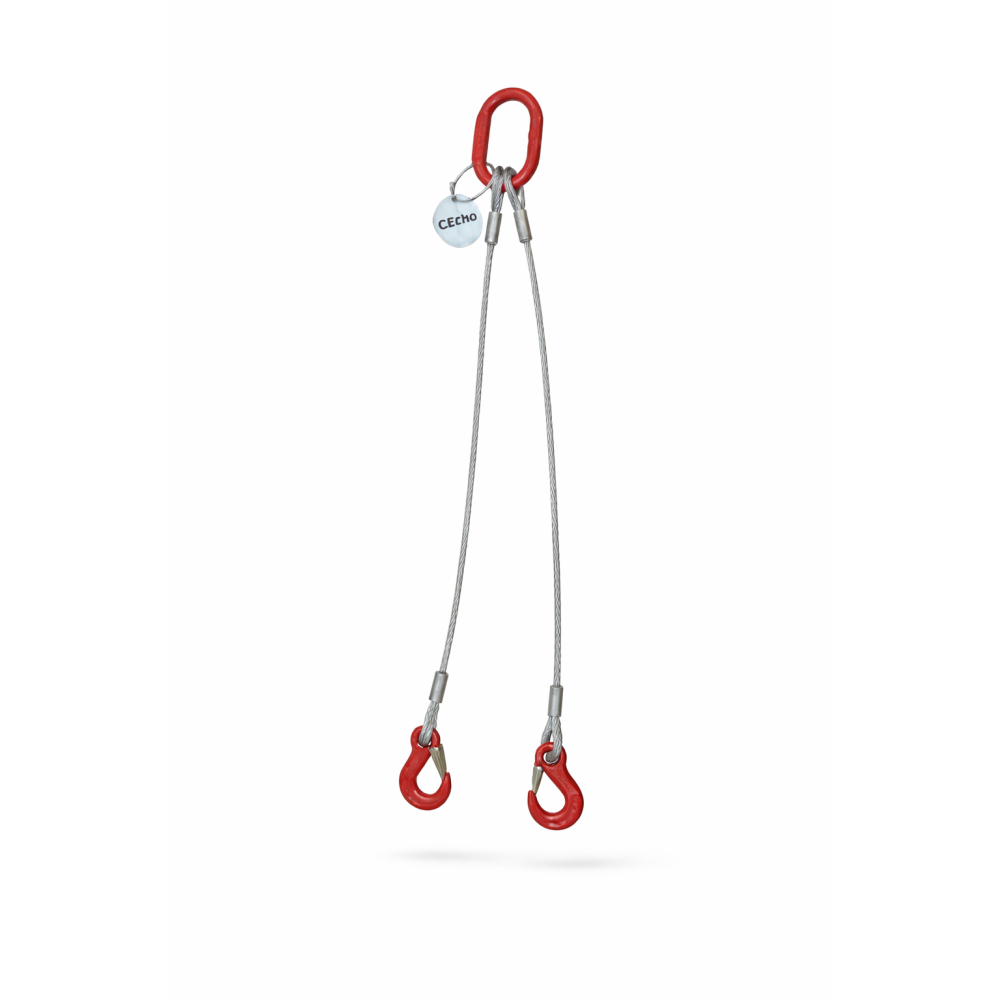

Zawiesie dwucięgnowe łączy urządzenie podnoszące z dwoma punktami ładunku. Fotografia przedstawia przykład z hakami; zakończenia ustalamy dla konkretnego zadania.
Do konstrukcji, urządzeń i prac montażowych
Przy doborze analizujemy rozstaw zaczepów i środek ciężkości. Sama obecność dwóch punktów nie oznacza, że obciążenie rozłoży się po równo.
Długość wpływa na geometrię podwieszenia
Długość L i dostępna wysokość podnoszenia wpływają na kąt β. W tabeli zachowaliśmy oryginalny rysunek kąta mierzonego względem pionu oraz dwie kolumny DOR.
DOBÓR DO ŁADUNKU
Ustalmy wykonanie do Twojego zadania.
Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.
Długość i geometria
Wskaż długość roboczą L, rozstaw zaczepów i dostępną wysokość podnoszenia. Kąt β mierzymy między cięgnem a pionem.
Warunki i liczba kompletów
Opisz temperaturę, otoczenie i częstotliwość pracy. Podaj liczbę sztuk i termin. Przy wymianie dołącz oznakowanie obecnego zawiesia.
Nie dobieraj dwóch cięgien przez proste podzielenie masy przez dwa.
Przesunięty środek ciężkości, nierówny rozstaw albo różnice długości mogą zmieniać obciążenie cięgien. Układ niesymetryczny wymaga indywidualnej oceny.
PARAMETRY DO DOBORU
Tabela udźwigu — 2 cięgna
Wybierz średnicę liny i właściwy zakres kąta β. Wartości dotyczą całego zawiesia, nie pojedynczego cięgna. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  DOR całego zawiesia [kg] | |
|---|---|---|
| β: do 45° | β: powyżej 45° do 60° | |
| 6 | 500 | 360 |
| 8 | 950 | 700 |
| 10 | 1 500 | 1 050 |
| 11 | 1 800 | 1 300 |
| 12 | 2 120 | 1 500 |
| 13 | 2 500 | 1 800 |
| 14 | 3 000 | 2 120 |
| 16 | 3 850 | 2 700 |
| 18 | 4 800 | 3 400 |
| 20 | 6 000 | 4 350 |
| 22 | 7 200 | 5 200 |
| 24 | 8 800 | 6 300 |
| 26 | 10 000 | 7 200 |
| 28 | 11 800 | 8 400 |
| 30 | 13 500 | 9 600 |
| 32 | 15 000 | 11 000 |
| 36 | 19 000 | 14 000 |
| 40 | 23 500 | 17 000 |
| 44 | 29 000 | 21 000 |
| 48 | 35 000 | 25 000 |
| 52 | 40 000 | 29 000 |
| 56 | 47 000 | 33 500 |
| 60 | 54 000 | 39 000 |
β to kąt między cięgnem a pionem, zaznaczony na oryginalnym rysunku. Zakres powyżej 45° do 60° ma odrębną kolumnę DOR. Układy niesymetryczne wymagają indywidualnej oceny.
ORYGINALNA DOKUMENTACJA TECHNICZNA
Możliwe zakończenia dwóch cięgien i pomiar L
Plansza przedstawia oryginalne zakończenia i długość roboczą. Wielkość haków, ogniw, szakli lub pętli trzeba dopasować do zaczepów i wymagań całego zestawu.
Pomiar do zamówieniaDługość robocza L
Wykonanie2 cięgna
Dokumenty kompletuDeklaracja zgodności i instrukcja
* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala zidentyfikować producenta, numer seryjny, DOR, wymiar roboczy i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
2 cięgna — pytania o dobór
Dlaczego w tabeli są dwa udźwigi dla jednej średnicy?
Dotyczą dwóch zakresów kąta β: do 45° oraz powyżej 45° do 60°. β jest kątem między cięgnem a pionem. Należy odczytać kolumnę właściwą dla rzeczywistego układu.
Czy dwa cięgna zawsze są obciążone jednakowo?
Nie. Rozkład obciążenia zależy od geometrii, długości i środka ciężkości. Dla niesymetrycznego ładunku potrzebna jest ocena całego układu.
Co przesłać do przygotowania oferty?
Masę i wymiary ładunku, szkic podwieszenia, dane zaczepów i potrzebną długość. Dodaj warunki pracy, liczbę sztuk oraz oczekiwany termin. Przy wymianie pomocne są zdjęcia oznakowania obecnego zawiesia.
Czy CECHO zapewnia dokumentację i przeglądy?
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Możesz też uzgodnić z Dariuszem Skwarkiem zakres, miejsce i termin kontroli zawiesi używanych w firmie.
DOBÓR I WYCENA DLA FIRM
Potrzebujesz wykonania 2 cięgna?
Prześlij szkic lub zadzwoń. Dobierzemy parametry i długość do sposobu pracy w Twojej firmie.
