Zawiesie linowe 1-cięgnowe
KATALOG CECHO · DOBÓR DLA FIRM
Kompletne zawiesie z jednym cięgnem z liny stalowej. Dobieramy długość roboczą, udźwig, ogniwo górne i zakończenie dolne do połączenia urządzenia podnoszącego z ładunkiem.
1 cięgnoDługość L i wykonanie do zadania
Dobierzmy właściwy komplet.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.plPrześlij szkic, masę ładunku i potrzebny wymiar.
- Opis produktu
KONSTRUKCJA1 cięgnoOgniwo i lina
MATERIAŁLina ocynkowanaZakończenia dobierane do zadania
WYKONANIEWymiar do zadaniaDługość robocza L na zamówienie
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Dobór zależy także od zakończeń, geometrii podwieszenia i warunków pracy.
ZAWIESIA LINOWE DLA PRZEMYSŁU
Zawiesie linowe 1-cięgnowe — jeden tor podwieszenia, dobrane zakończenia.
Kompletne zawiesie z jednym cięgnem z liny stalowej. Dobieramy długość roboczą, udźwig, ogniwo górne i zakończenie dolne do połączenia urządzenia podnoszącego z ładunkiem.
Komplet z odpowiednio dobranym osprzętem

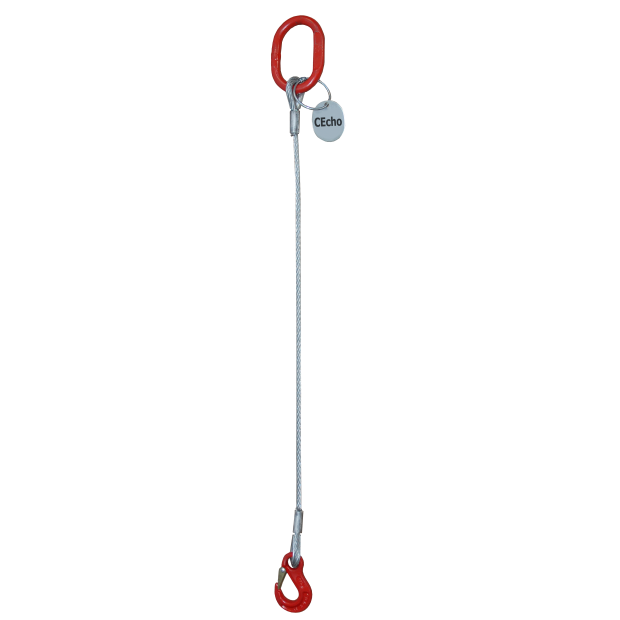

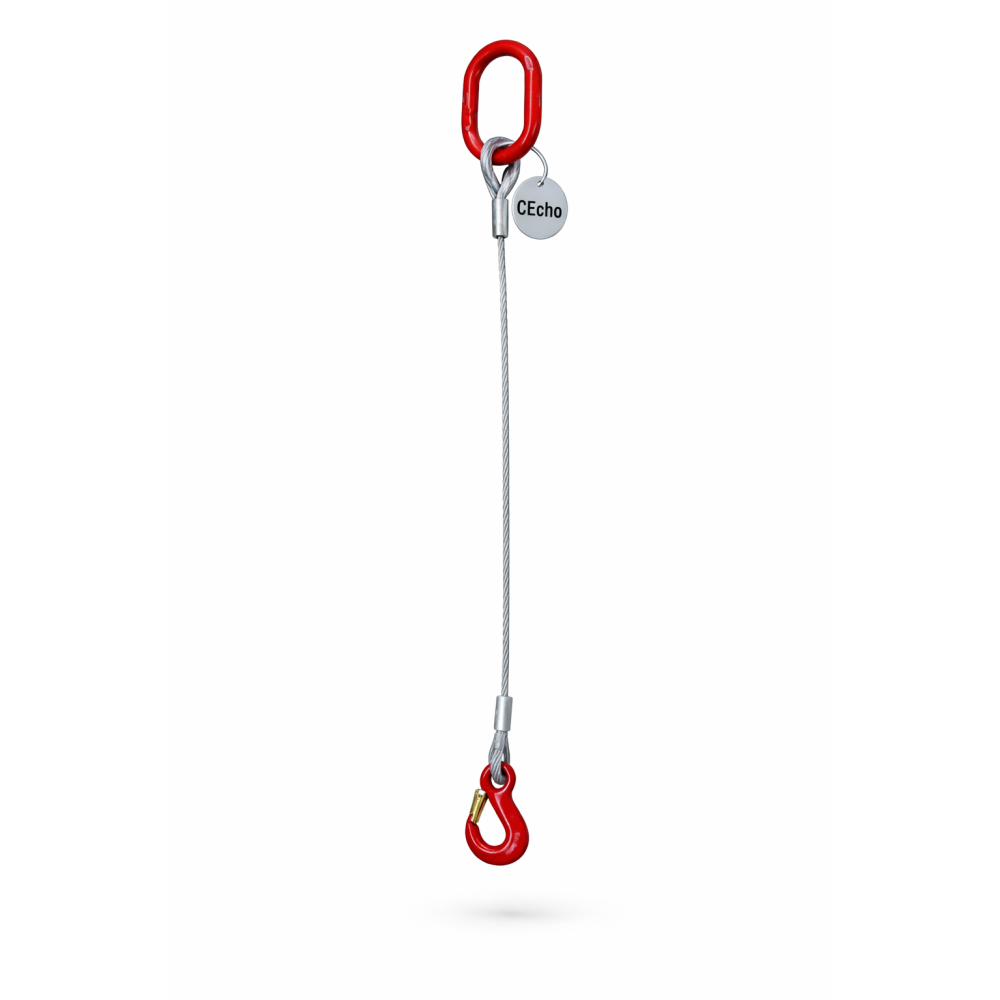

Fotografia przedstawia przykład z ogniwem głównym i hakiem. O udźwigu zamówionego zawiesia decyduje cały zestaw, dlatego sprawdzamy zarówno linę, jak i elementy na jej końcach.
Do zaczepienia w przewidzianym punkcie nośnym
Zawiesie jednocięgnowe dobieramy do podnoszenia elementów maszyn, urządzeń i konstrukcji z odpowiednim zaczepem. Znaczenie mają kierunek obciążenia oraz położenie środka ciężkości.
Właściwa długość zamiast przypadkowego połączenia
Długość roboczą L ustalamy między punktami nośnymi. Przy wymianie istniejącego zawiesia warto przesłać zdjęcie oznakowania, zakończeń i pomiaru.
DOBÓR DO ŁADUNKU
Ustalmy wykonanie do Twojego zadania.
Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.
Długość i geometria
Podaj długość roboczą L zgodnie z rysunkiem oraz wymiary pętli, kausz lub elementów współpracujących.
Warunki i liczba kompletów
Opisz temperaturę, otoczenie i częstotliwość pracy. Podaj liczbę sztuk i termin. Przy wymianie dołącz oznakowanie obecnego zawiesia.
Udźwig liny nie jest automatycznie udźwigiem gotowego kompletu.
Każde zakończenie i element połączenia musi być dobrany do zadania. Wartości z tabeli należy zestawić z oznakowaniem i dokumentacją konkretnego wykonania; nie zwiększaj DOR na podstawie samej średnicy liny.
PARAMETRY DO DOBORU
Tabela udźwigu — 1 cięgno
Podane wartości dotyczą zawiesia w układzie prostym przedstawionym w nagłówku. Inny sposób podwieszenia wymaga osobnego sprawdzenia. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  Układ prostyDOR [kg] |
|---|---|
| 6 | 360 |
| 8 | 700 |
| 10 | 1 000 |
| 11 | 1 300 |
| 12 | 1 500 |
| 13 | 1 750 |
| 14 | 2 000 |
| 16 | 2 700 |
| 18 | 3 150 |
| 20 | 4 000 |
| 22 | 5 000 |
| 24 | 6 300 |
| 26 | 7 000 |
| 28 | 8 000 |
| 30 | 9 600 |
| 32 | 11 000 |
| 36 | 14 000 |
| 40 | 17 000 |
| 44 | 21 000 |
| 48 | 25 000 |
| 52 | 29 000 |
| 56 | 33 500 |
| 60 | 39 000 |
Sposób podparcia, promień zgięcia i warunki pracy mogą wymagać redukcji udźwigu. Nie zastępuj oceny konkretnego zestawu samym odczytem tabeli.
ORYGINALNA DOKUMENTACJA TECHNICZNA
Zakończenia cięgna i długość robocza L
Oryginalna plansza pokazuje możliwe zakończenia oraz sposób pomiaru L. Zachowaliśmy wszystkie rozwiązania konstrukcyjne; dostępność i wielkość elementów potwierdzamy dla zamówionego wykonania.
Pomiar do zamówieniaDługość robocza L
Wykonanie1 cięgno
Dokumenty kompletuDeklaracja zgodności i instrukcja
* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala zidentyfikować producenta, numer seryjny, DOR, wymiar roboczy i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
1 cięgno — pytania o dobór
Czy jedynym zakończeniem jest hak ze zdjęcia?
Nie. Zdjęcie pokazuje przykładowe wykonanie. Oryginalna plansza prezentuje inne zakończenia, które dobieramy do punktów nośnych i sposobu pracy.
Czy zawiesie jednocięgnowe można dobierać wyłącznie po masie ładunku?
Nie. Potrzebne są również informacje o zaczepie, kierunku obciążenia, długości roboczej i warunkach pracy. Przy nietypowej geometrii prześlij szkic układu.
Co przesłać do przygotowania oferty?
Masę i wymiary ładunku, szkic podwieszenia, dane zaczepów i potrzebną długość. Dodaj warunki pracy, liczbę sztuk oraz oczekiwany termin. Przy wymianie pomocne są zdjęcia oznakowania obecnego zawiesia.
Czy CECHO zapewnia dokumentację i przeglądy?
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Możesz też uzgodnić z Dariuszem Skwarkiem zakres, miejsce i termin kontroli zawiesi używanych w firmie.
