Uchwyt do podnoszenia kręgów typ UCH
Dobór i wsparcie techniczne: CECHO.
UCHWYT UCH · KRĘGI BLACH, LIN I DRUTU

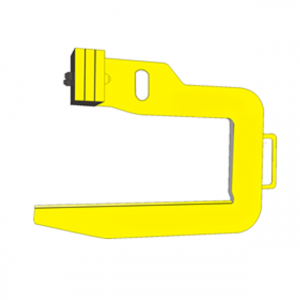

Uchwyt UCH w kształcie C do podnoszenia i pionowego transportu kręgów lin, drutu oraz zwojów blach. Dolne ramię wprowadza się w otwór kręgu. W tabeli 25 wykonań o DOR 0,5–10 t i długości ramienia A od 300 do 1500 mm.
0,5–10 tDOR zależnie od wykonania25 wykonań w tabeli doboru
Potrzebujesz doboru uchwytu do kręgów UCH?
Podaj masę kręgu, szerokość zwoju, średnicę otworu i średnicę zewnętrzną. Dobierzemy DOR oraz geometrię ramienia UCH.
Zapytaj CECHO o UCH →Dobór techniczny: +48 692 943 742- Opis produktu
Uchwyt do kręgów blach i drutu UCH — najważniejsze informacje
ŁADUNEKKręgi i zwojeBlacha, drut oraz liny
DOR0,5–10 t25 wykonań katalogowych
RAMIĘ A300–1500 mmZaczepienie od środka kręgu
WSPARCIE CECHODobór uchwytuKontakt z technikiem →
PODPARCIE WEWNĄTRZ KRĘGU
Uchwyt typu C do transportu kręgów i zwojów.
Uchwyt UCH jest przeznaczony do podnoszenia i transportu pionowego kręgów lin, drutu oraz zwojów blach. Ramię nośne wsuwa się w otwór kręgu, dzięki czemu ładunek jest podparty od środka.
Dobór wymaga dopasowania DOR i wymiarów uchwytu do konkretnego zwoju. Istotne są masa ładunku, szerokość kręgu, średnica jego otworu, średnica zewnętrzna oraz położenie środka ciężkości.
Oznaczenie, na przykład UCH 2,0/500, identyfikuje wykonanie o DOR 2 t i długości ramienia A = 500 mm. Pozostałe wymiary i masa własna zmieniają się wraz z wykonaniem — podano je w tabeli.
DANE KATALOGOWE CECHO

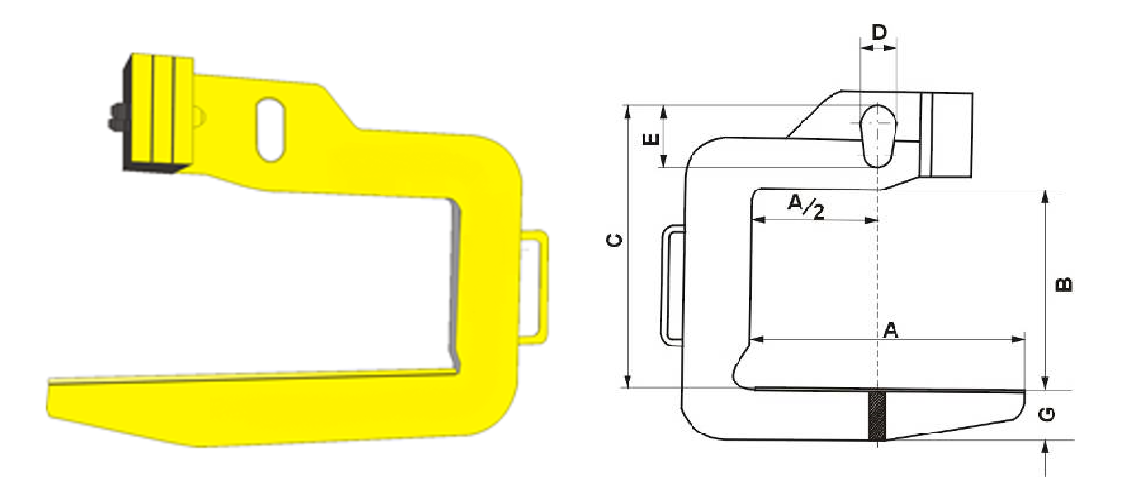

Rysunek wymiarowy i tabela UCH
Każdy wiersz określa osobne wykonanie UCH. Dobierz jednocześnie DOR, długość ramienia A oraz prześwit B.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

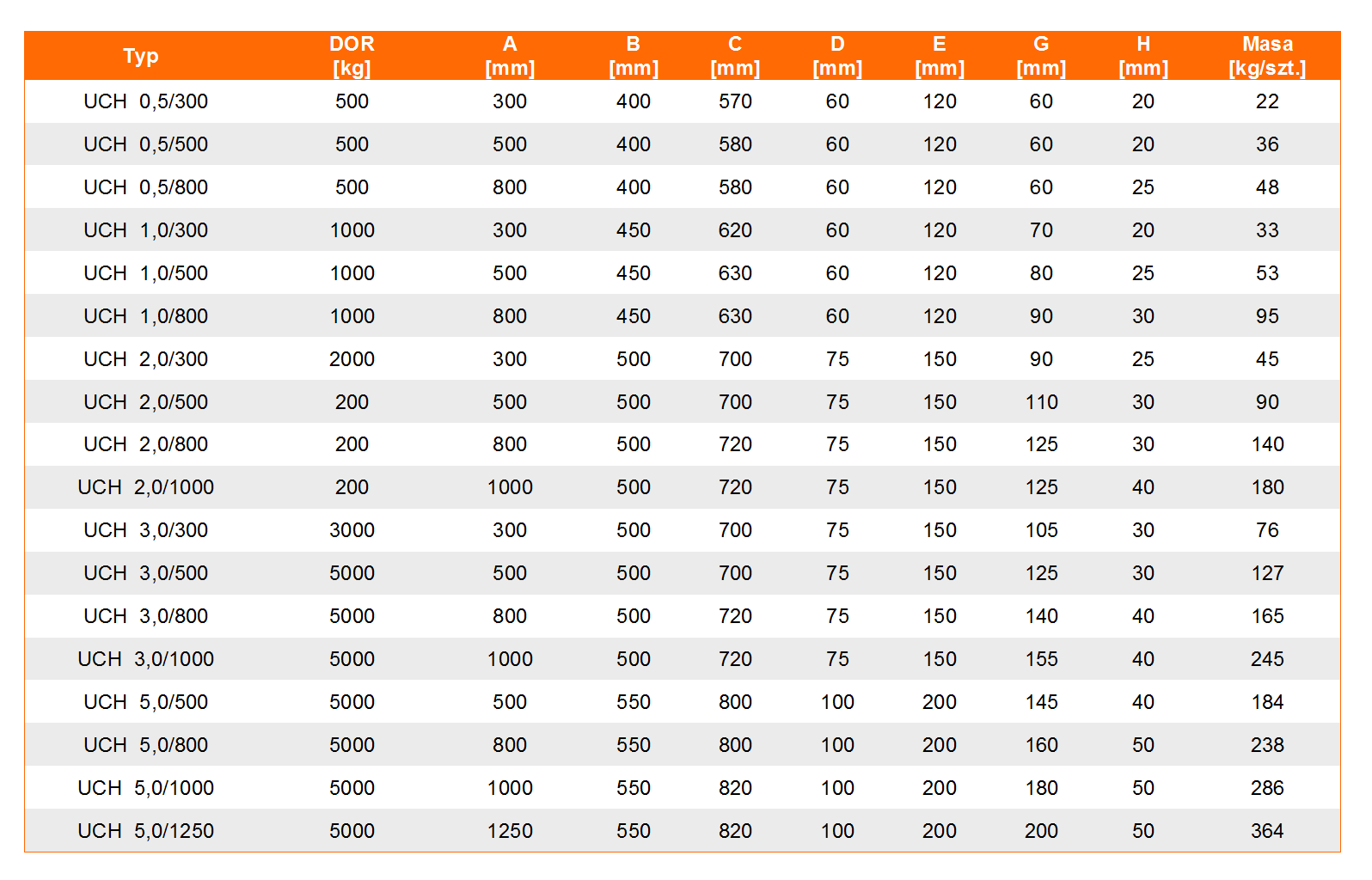

| Typ | DOR [t] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UCH 0,5/300 | 0,5 | 300 | 400 | 570 | 60 | 120 | 60 | 20 | 22 |
| UCH 0,5/500 | 0,5 | 500 | 400 | 580 | 60 | 120 | 60 | 20 | 36 |
| UCH 0,5/800 | 0,5 | 800 | 400 | 580 | 60 | 120 | 60 | 25 | 48 |
| UCH 1,0/300 | 1 | 300 | 450 | 620 | 60 | 120 | 70 | 20 | 33 |
| UCH 1,0/500 | 1 | 500 | 450 | 630 | 60 | 120 | 80 | 25 | 53 |
| UCH 1,0/800 | 1 | 800 | 450 | 630 | 60 | 120 | 90 | 30 | 95 |
| UCH 2,0/300 | 2 | 300 | 500 | 700 | 75 | 150 | 90 | 25 | 45 |
| UCH 2,0/500 | 2 | 500 | 500 | 700 | 75 | 150 | 110 | 30 | 90 |
| UCH 2,0/800 | 2 | 800 | 500 | 720 | 75 | 150 | 125 | 30 | 140 |
| UCH 2,0/1000 | 2 | 1000 | 500 | 720 | 75 | 150 | 125 | 40 | 180 |
| UCH 3,0/300 | 3 | 300 | 500 | 700 | 75 | 150 | 105 | 30 | 76 |
| UCH 3,0/500 | 3 | 500 | 500 | 700 | 75 | 150 | 125 | 30 | 127 |
| UCH 3,0/800 | 3 | 800 | 500 | 720 | 75 | 150 | 140 | 40 | 165 |
| UCH 3,0/1000 | 3 | 1000 | 500 | 720 | 75 | 150 | 155 | 40 | 245 |
| UCH 5,0/500 | 5 | 500 | 550 | 800 | 100 | 200 | 145 | 40 | 184 |
| UCH 5,0/800 | 5 | 800 | 550 | 800 | 100 | 200 | 160 | 50 | 238 |
| UCH 5,0/1000 | 5 | 1000 | 550 | 820 | 100 | 200 | 180 | 50 | 286 |
| UCH 5,0/1250 | 5 | 1250 | 550 | 820 | 100 | 200 | 200 | 50 | 364 |
| UCH 7,5/800 | 7,5 | 800 | 600 | 900 | 110 | 220 | 200 | 50 | 390 |
| UCH 7,5/1000 | 7,5 | 1000 | 600 | 900 | 110 | 220 | 200 | 60 | 520 |
| UCH 7,5/1250 | 7,5 | 1250 | 600 | 900 | 110 | 220 | 220 | 60 | 650 |
| UCH 7,5/1500 | 7,5 | 1500 | 600 | 920 | 110 | 220 | 220 | 70 | 767 |
| UCH 10,0/1000 | 10 | 1000 | 650 | 980 | 130 | 250 | 220 | 70 | 772 |
| UCH 10,0/1250 | 10 | 1250 | 650 | 1000 | 130 | 250 | 240 | 70 | 810 |
| UCH 10,0/1500 | 10 | 1500 | 650 | 1000 | 130 | 250 | 240 | 80 | 980 |
DOR w tonach; wymiary A, B, C, D, E, G i H w mm; masa własna w kg/szt. Wartości dotyczą wskazanych wykonań, bez interpolacji między rozmiarami. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać uchwyt UCH do kręgu?
Wskaż pełne oznaczenie wykonania albo prześlij dane ładunku do sprawdzenia.
Wymiary kręgu
Podaj szerokość zwoju, średnicę wewnętrzną i zewnętrzną. Wymiary A i B określają geometrię ramienia oraz przestrzeń dla ładunku. Dopasowanie potwierdzamy dla konkretnego kręgu.
Podwieszenie i powierzchnia
Podaj typ haka i dostępną wysokość podwieszenia. Jeśli powierzchnia zwoju wymaga ochrony albo potrzebny jest stojak, wskaż to w zapytaniu; wyposażenie dodatkowe uzgadniamy dla danego wykonania.
DOKUMENTACJA I MONTAŻ
Instrukcja właściwa dla elementu.
Przed pracą porównaj pełne oznaczenie UCH i DOR na wyrobie z dobranym wykonaniem. Sposób wsunięcia ramienia, ułożenie ładunku oraz warunki transportu określa instrukcja danego uchwytu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontrola obejmuje ramię nośne, korpus, otwór podwieszenia, połączenia i powierzchnie podparcia. Pęknięcia, trwałe odkształcenia lub uszkodzenia elementów nośnych wymagają wyłączenia uchwytu i oceny technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich kręgów jest przeznaczony UCH?
Do kręgów lin, drutu oraz zwojów blach. Ramię nośne podtrzymuje ładunek od środka, po wsunięciu w otwór kręgu.
Co oznacza UCH 2,0/500?
To wykonanie o DOR 2 t i długości ramienia nośnego A = 500 mm. Pozostałe wymiary i masę należy odczytać z tego samego wiersza tabeli.
Czy wystarczy znać masę kręgu?
Nie. Potrzebne są również szerokość zwoju, średnica otworu i średnica zewnętrzna. Pozwalają sprawdzić wejście ramienia i dopasowanie geometrii uchwytu.
Czy UCH służy do kręgów betonowych?
Ta karta dotyczy kręgów lin, drutu i blach. Uchwyty do kręgów betonowych stanowią odrębne konstrukcje wymagające doboru do ścianki prefabrykatu.
Jakie informacje przesłać do wyceny?
Podaj masę i materiał kręgu, szerokość zwoju, średnicę wewnętrzną i zewnętrzną, typ haka oraz wymagania dotyczące ochrony powierzchni.
DOBÓR I KONTAKT Z CECHO
Dobierz uchwyt do kręgów UCH z CECHO.
Prześlij masę i wymiary kręgu. Pomożemy dobrać wykonanie UCH oraz sprawdzić warunki podwieszenia.
