Trawersa przestawna z hakami typ C do kręgów blach typ UPKB
UPKB · KATALOG DLA FIRM
Trawersa przestawna UPKB służy do podnoszenia i transportu kręgów blach. Uchwyty typu C są zawieszone na karbach belki, co pozwala dobrać ich położenie do geometrii ładunku. W CECHO pomagamy dopasować wykonanie do masy, szerokości i wymiarów kręgu oraz urządzenia podnoszącego.
Dobór do Twojego zastosowania
Parametry, dokumentacja i bezpośredni kontakt z technikiem.
Zapytaj o UPKB+48 692 943 742dskwarek@cecho.pl- Opis produktu
TRANSPORT KRĘGÓW BLACH · CECHO

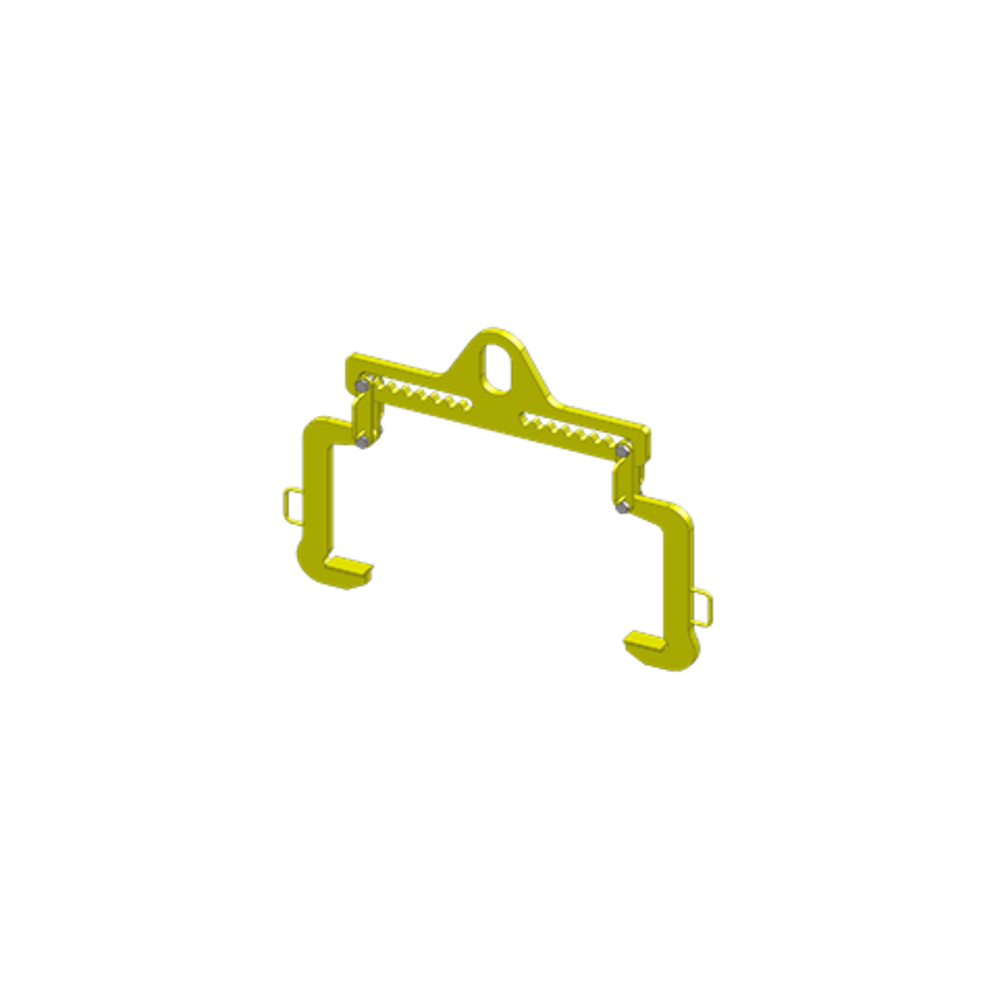

Trawersa UPKB z hakami C do kręgów blach

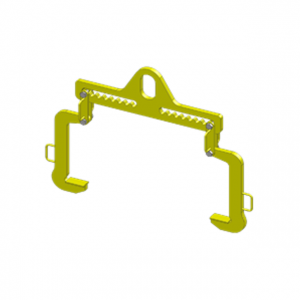

Trawersa przestawna UPKB służy do podnoszenia i transportu kręgów blach. Uchwyty typu C są zawieszone na karbach belki, co pozwala dobrać ich położenie do geometrii ładunku. W CECHO pomagamy dopasować wykonanie do masy, szerokości i wymiarów kręgu oraz urządzenia podnoszącego.
Najważniejsze cechy
- Uchwyty typu C zawieszone na karbach trawersy.
- Sześć wykonań od UPKB-5 do UPKB-32.
- Zakres A min–max oraz wymiary L, H i h w tabeli.
- Deklaracja zgodności i świadectwo jakości 2.1.
UKŁAD CHWYTANIADwa uchwyty typu CPrzestawne położenie na belce
DOR5000–32000 kgWedług wybranego wykonania
OZNAKOWANIEZnak CEDOR i rozmiar
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
DOBÓR DLA FIRMKonsultacja technicznaŁadunek, urządzenie, stanowisko
SERWIS I PRZEGLĄDYWsparcie w eksploatacjiSkontaktuj się z technikiem
DOBÓR DO KONKRETNEGO ZADANIA
Jak dobrać UPKB?
Przygotuj poniższe informacje. Na ich podstawie technik CECHO pomoże określić właściwe wykonanie i zakres oferty dla Twojej firmy.
Geometria chwytania
Porównaj wymagany rozstaw z zakresem A min–max wybranego wykonania. Wymiary H i h oznaczają różne wielkości — nie należy ich utożsamiać.
Urządzenie i stanowisko
Podaj parametry haka urządzenia podnoszącego, dostępną wysokość i ograniczenia miejsca odkładania kręgów.
DOR należy odczytywać razem z wymiarami konkretnego wykonania.
Ustawienie uchwytów i dopuszczony układ pracy trzeba potwierdzić w dokumentacji. Kreska w kolumnie h dla UPKB-32 oznacza brak wartości w zestawieniu, a nie wymiar zerowy.
KONSTRUKCJA I WYMIARY

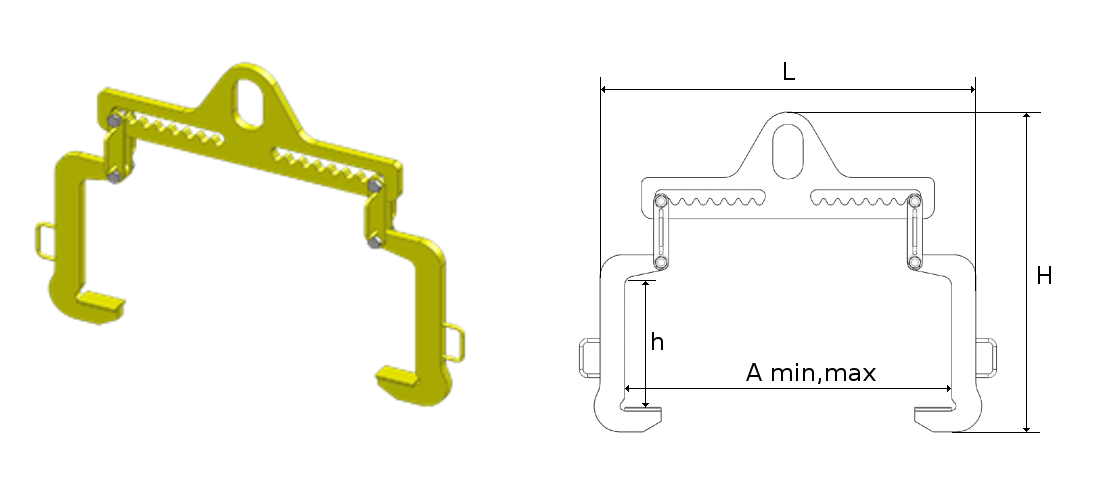

Ilustracja i rysunek techniczny
Oryginalny rysunek przedstawia położenie uchwytów oraz oznaczenia L, A min–max, H i h. Zachowano odrębne oznaczenie małego h.
Otwórz oryginalny rysunekPARAMETRY DO DOBORU

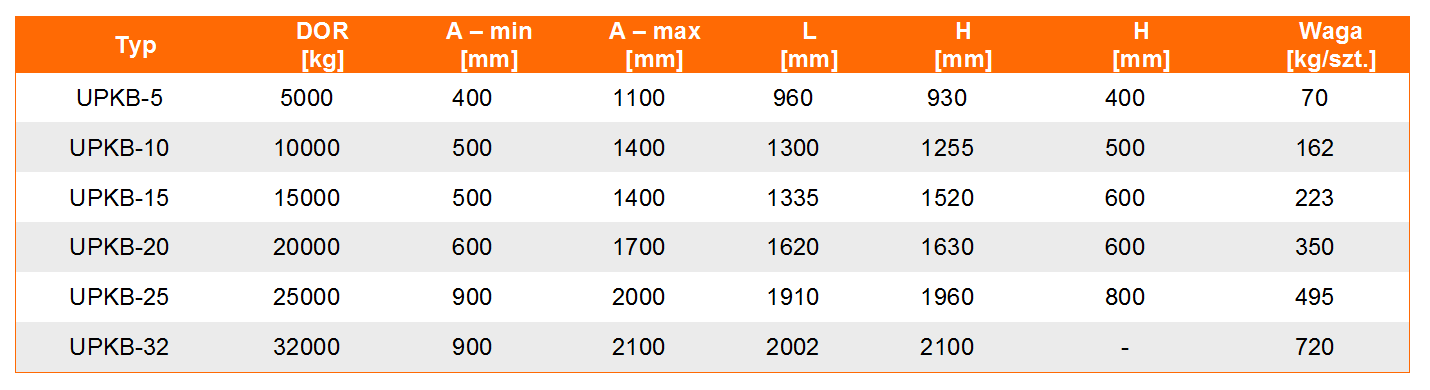

Tabela parametrów technicznych
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Typ | DOR [kg] | A min [mm] | A max [mm] | L [mm] | H [mm] | h [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| UPKB-5 | 5000 | 400 | 1100 | 960 | 930 | 400 | 70 |
| UPKB-10 | 10000 | 500 | 1400 | 1300 | 1255 | 500 | 162 |
| UPKB-15 | 15000 | 500 | 1400 | 1335 | 1520 | 600 | 223 |
| UPKB-20 | 20000 | 600 | 1700 | 1620 | 1630 | 600 | 350 |
| UPKB-25 | 25000 | 900 | 2000 | 1910 | 1960 | 800 | 495 |
| UPKB-32 | 32000 | 900 | 2100 | 2002 | 2100 | - | 720 |
DOR — dopuszczalne obciążenie robocze. DOR i masę podano w kilogramach, wymiary w milimetrach. Każdy wiersz dotyczy wskazanego typu; nie łącz parametrów różnych wykonań.
OZNAKOWANIE I DOKUMENTY
Dokumentacja produktu
Oznakowanie obejmuje znak CE, dopuszczalne obciążenie robocze i rozmiar. W dokumentacji produktu wskazano:
- deklarację zgodności,
- świadectwo jakości 2.1.
Przy konsultacji posiadanego egzemplarza prześlij zdjęcie oznakowania oraz dostępne dokumenty. Warunki użytkowania potwierdzaj w dokumentacji danego wykonania.
SERWIS I PRZEGLĄDY
Wsparcie w eksploatacji
Chcesz uzgodnić kontrolę, skonsultować stan produktu albo przygotować przegląd? Skontaktuj się z technikiem CECHO.
Prześlij zdjęcia, oznaczenia i opis warunków pracy. Uzgodnimy możliwy zakres dalszych czynności.
PYTANIA PRZED OFERTĄ
Najczęstsze pytania o UPKB
Jakie dane są potrzebne do doboru UPKB?
Masa i wymiary kręgu, sposób jego składowania, parametry urządzenia podnoszącego i dostępna przestrzeń. Pomocne są zdjęcia oraz rysunek ładunku.
Czy można dowolnie przestawiać uchwyty C?
Przestawianie musi odpowiadać dokumentacji i dopuszczonym pozycjom konkretnego wykonania. Ilustracja nie zastępuje instrukcji użytkowania.
KONSULTACJA I OFERTA DLA FIRM
Zapytaj o dobór UPKB
Prześlij dane ładunku, zdjęcia stanowiska i wymagania. Technik CECHO pomoże doprecyzować wykonanie oraz przygotować ofertę.
