Pas mocujący 2-częściowy
Dobór i wsparcie techniczne: CECHO.
CPM2 · PASY DWUCZĘŚCIOWE · STANDARD I ERGO
Pasy mocujące dwuczęściowe CPM2 do zabezpieczania ładunków w transporcie: sześć wykonań standardowych i wersja ERGO z długą rączką. Taśmy 25, 35, 50 i 75 mm, LC 400–5000 daN oraz STF 130–500 daN. Porównaj zdjęcia, napinacze i parametry; długość kompletu oraz zakończenia dobieramy do zamówienia.
400–5000 daNLC — zdolność mocowania25–75 mm · standard i ERGO

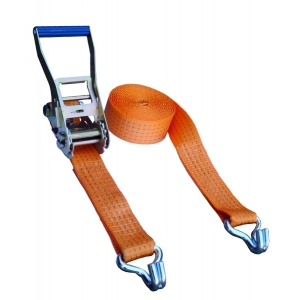

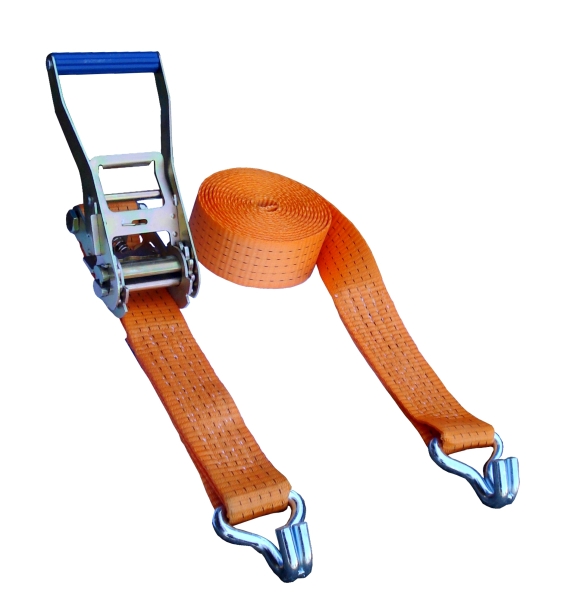

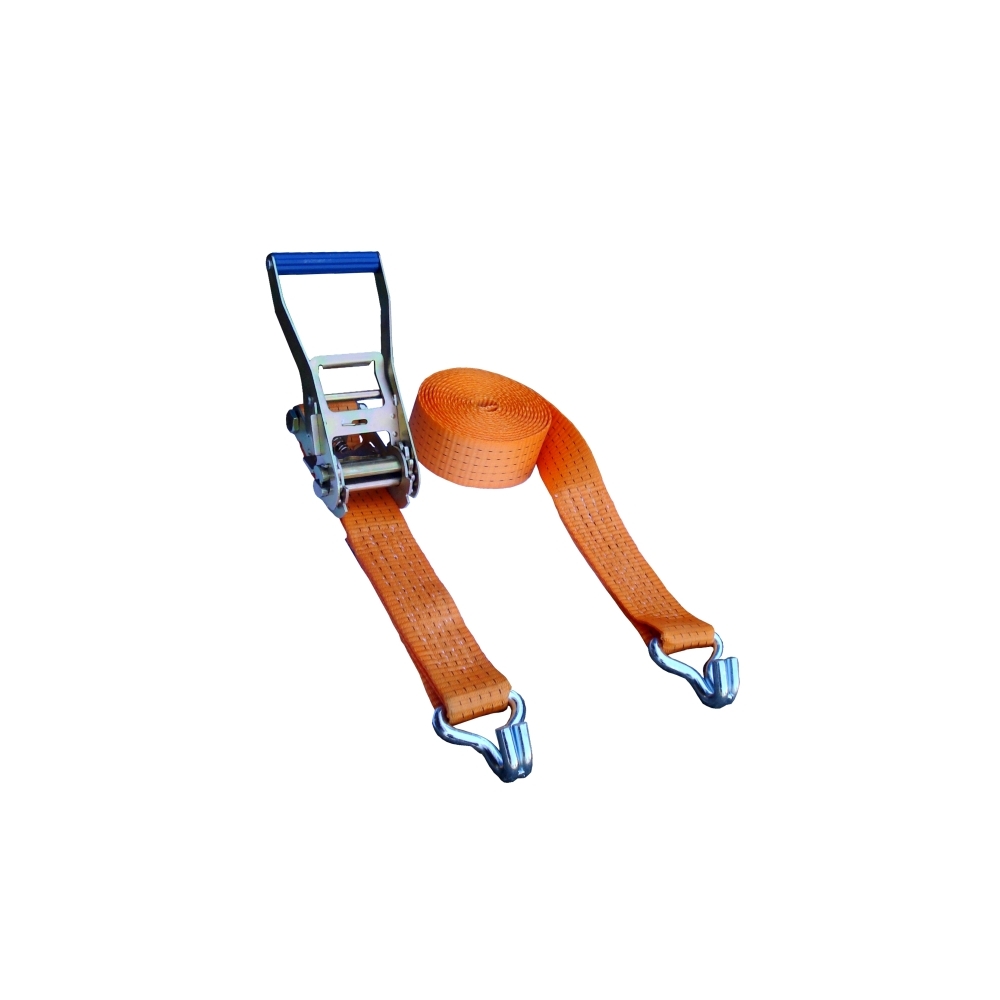

Na zdjęciu: przykład wykonania 50 mm z dwoma hakami.
Potrzebujesz doboru pasa mocującego CPM2?
Podaj rodzaj, masę i wymiary ładunku, długość pasa oraz punkty mocowania. Dobierzemy pas i właściwy sposób zabezpieczenia.
Zapytaj CECHO o CPM2 →Zadzwoń: +48 33 825 04 84- Opis produktu
Pas mocujący CPM2 — najważniejsze informacje
ZDOLNOŚĆ MOCOWANIALC 400–5000 daNDobierz wykonanie do układu
SIŁA NAPIĘCIASTF 130–500 daNStandard oraz długa rączka ERGO
WARIANTY25 · 35 · 50 · 75 mm7 wykonań z grzechotką
DOBÓR CECHODługość na wymiarPomoc w doborze →
MOCOWANIE ŁADUNKU W TRANSPORCIE
Dwa punkty mocowania, jeden dopasowany komplet.
Pas dwuczęściowy CPM2 łączy część krótką z napinaczem i hakiem z częścią długą zakończoną drugim hakiem. Pozwala dopasować długość roboczą do rozstawu punktów kotwiących na pojeździe i do przebiegu taśmy wokół ładunku.
Wybierz spośród siedmiu wykonań z grzechotką: 25 mm / LC 400 lub 750 daN, 35 mm / LC 1000 lub 1500 daN, 50 mm / LC 2500 daN w wersji standardowej lub ERGO oraz 75 mm / LC 5000 daN. Ta sama szerokość taśmy może występować z innym napinaczem i inną zdolnością mocowania.
Pasy z taśmy poliestrowej służą do zabezpieczania między innymi palet, skrzyń, maszyn, materiałów budowlanych i konstrukcji na naczepach, przyczepach oraz platformach. Standardem są haki profilowe dwupalczaste; inne zakończenia uzgadniamy odpowiednio do punktów mocowania.
PEŁNA OFERTA PASÓW DWUCZĘŚCIOWYCH
Wybierz szerokość i napinacz.
Każde wykonanie ma własne zdjęcie oraz wartości LC i STF. Kolor taśmy nie określa zdolności mocowania — decydują parametry na etykiecie.
Powiększ przegląd pasów ↗Powiększ zdjęcie ↗
Powiększ zdjęcie ↗WYKONANIE STANDARDOWE
25 mm · LC 750 daN
STF 150 daN
Wyższe LC przy tej samej szerokości 25 mm. Wykonanie z grzechotką i dwoma hakami profilowymi.
Powiększ zdjęcie ↗WYKONANIE STANDARDOWE
35 mm · LC 1000 daN
STF 200 daN
Dwuczęściowy komplet z taśmą 35 mm. Część krótka 0,3 m; długość całkowita dopasowana do transportu.
Powiększ zdjęcie ↗WYKONANIE STANDARDOWE
35 mm · LC 1500 daN
STF 200 daN
Mocniejsze wykonanie 35 mm. Na zdjęciu napinacz z częścią krótką; komplet obejmuje także część długą z hakiem.
Powiększ zdjęcie ↗WYKONANIE STANDARDOWE
50 mm · LC 2500 daN
STF 300 daN
Standardowy pas 50 mm do mocowania ładunków na pojazdach i platformach. Grzechotka, dwa haki i długość na zamówienie.
Powiększ zdjęcie ↗DŁUGA RĄCZKA ERGO
50 mm ERGO · LC 2500 daN
STF 500 daN
CPM2-Long z długą rączką. Większe napięcie wstępne przy takim samym LC jak wersja standardowa 50 mm.
Powiększ zdjęcie ↗WYKONANIE STANDARDOWE
75 mm · LC 5000 daN
STF 350 daN
Najszersza taśma w zestawieniu i część krótka 0,5 m. Wykonanie do układów wymagających wyższego LC.
DANE KATALOGOWE CECHO
Budowa zestawu i tabela wszystkich wykonań
Pełne porównanie siedmiu wykonań z hakami profilowymi dwupalczastymi. Długość całkowita obejmuje część krótką z napinaczem i część długą.
Powiększ zdjęcie ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Wykonanie | Taśma (mm) | LC (daN) | STF (daN) | Krótka (m) | Długość kompletu |
|---|---|---|---|---|---|
| Standard | 25 | 400 | 130 | 0,3 | Według zamówienia |
| Standard | 25 | 750 | 150 | 0,3 | Według zamówienia |
| Standard | 35 | 1000 | 200 | 0,3 | Według zamówienia |
| Standard | 35 | 1500 | 200 | 0,3 | Według zamówienia |
| Standard | 50 | 2500 | 300 | 0,3 | Według zamówienia |
| ERGO / CPM2-Long | 50 | 2500 | 500 | 0,3 | Według zamówienia |
| Standard | 75 | 5000 | 350 | 0,5 | Według zamówienia |
LC i STF w daN; szerokości w mm; długości w m. ERGO ma wyższe STF niż standardowy pas 50 mm, przy takim samym LC. Dobieraj parametry do metody mocowania; pasów nie używa się do podnoszenia. Dane katalogowe CECHO.
DOBÓR W PRAKTYCE
LC i STF sprawdzaj osobno.
Zdolność mocowania
Parametr wytrzymałościowy podawany w daN. Nie jest masą ładunku, którą zabezpieczy pojedynczy pas.
Napięcie taśmy
Istotne przy mocowaniu dociskowym. Dla standardowej wersji 50 mm wynosi 300 daN.
Potrzebujesz STF 500 daN?
Zobacz pas CPM2-Long z długą rączką. Jego LC wynosi 2500 daN.
WYKONANIA DO TRANSPORTU POJAZDÓW
Pasy do lawet — mocowanie za koło.
Osobna konstrukcja dopasowana do opony i punktów zaczepowych platformy. Oba przedstawione wykonania mają taśmę 50 mm, LC 2000 daN i STF 400 daN.
Zobacz pełną kartę →Pas mocujący do lawet z kostkami
Kostki dopasowane do współpracy z bieżnikiem opony. Długość 2,7 m: część krótka 0,3 m i długa 2,4 m.
Zobacz pełną kartę →Pas mocujący do lawet z osłoną gumową
Osłona gumowa układana na bieżniku opony. Długość 2,7 m: część krótka 0,3 m i długa 2,4 m.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać pas transportowy z grzechotką?
Dobór zaczynamy od ładunku i sposobu mocowania.
Metoda zabezpieczenia
Przy mocowaniu dociskowym uwzględnij STF, tarcie oraz kąt pasa względem platformy. Przy mocowaniu bezpośrednim kluczowe są LC, kierunki sił i geometria odciągów. Pasów nie dobiera się wyłącznie na podstawie masy ładunku.
Długość i punkty mocowania
Zmierz przebieg taśmy i odległość między punktami kotwiącymi. Dobierz haki, sprawdź dopuszczalne obciążenia punktów oraz zapewnij miejsce na obsługę grzechotki. Wybierz długość całego kompletu, nie samej taśmy długiej.
Taśma i krawędzie
Chroń taśmę przed ostrymi i chropowatymi krawędziami właściwymi osłonami. Prowadź ją bez skręceń i węzłów; nadmiar po napięciu zabezpiecz przed rozwiewaniem podczas jazdy.
UŻYTKOWANIE I DOKUMENTACJA
Przed pierwszym mocowaniem.
Parametry i oznakowanie pasa odnoszą się do PN-EN 12195-2. Stosuj instrukcję użytkowania i wartości z etykiety: LC, STF oraz dopuszczoną siłę ręczną SHF. Nie przedłużaj dźwigni napinacza rurą ani inną dodatkową dźwignią. Nie używaj pasa do podnoszenia.
Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź taśmę, szwy, oba haki, mechanizm napinacza i czytelność etykiet. Przecięcia, silne przetarcia, uszkodzone szwy, deformacje lub niesprawny napinacz wymagają wycofania pasa z użycia. Wątpliwe uszkodzenia skonsultuj z CECHO.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy każdy pas 25 mm ma taką samą zdolność mocowania?
Nie. CPM2 25 mm występuje z LC 400 daN i STF 130 daN oraz z LC 750 daN i STF 150 daN. Również taśmy 35 mm mają dwa wykonania. Sprawdzaj komplet parametrów, a nie tylko szerokość.
Czym różni się LC od STF?
LC określa zdolność mocowania, a STF napięcie uzyskiwane napinaczem. Przy mocowaniu dociskowym ważne są STF, tarcie i kąt taśmy. Przy mocowaniu bezpośrednim uwzględnia się LC i geometrię układu.
Czy określenie „pas 5 t” oznacza masę zabezpieczanego ładunku?
Nie. Standardowy pas dwuczęściowy 50 mm z tej oferty ma LC 2500 daN i STF 300 daN. Liczbę pasów dobiera się do metody mocowania, ładunku, tarcia, kątów oraz punktów kotwiących.
Czy są dostępne inne haki i długości?
Tak. Długość kompletu i zakończenia dobieramy do zastosowania. Prześlij wymiary, wymagane parametry i zdjęcie punktów mocowania.
Jakie informacje przesłać do wyceny?
Rodzaj, masa i wymiary ładunku, pojazd, metoda mocowania, długość kompletu, zakończenia i liczba sztuk. Zdjęcia punktów kotwiących pomogą dobrać właściwy pas.
DOBÓR I KONTAKT Z CECHO
Dobierz szerokość, napinacz i długość pasa.
Podaj wybrane wykonanie, długość całego kompletu, zakończenia oraz liczbę sztuk. Jeśli nie znasz potrzebnych parametrów, prześlij dane ładunku i zdjęcia punktów mocowania.
