Pas mocujący 2-częściowy z długą rączką CPM2-Long
Dobór i wsparcie techniczne: CECHO.
CPM2-LONG · PAS MOCUJĄCY ERGO · 50 MM
Dwuczęściowy pas mocujący CPM2-Long z długą rączką ERGO: taśma 50 mm, LC 2500 daN i STF 500 daN. Do mocowania ładunków w transporcie, zwłaszcza gdy liczy się napięcie taśmy przy mocowaniu dociskowym. Długość kompletu dobieramy do zamówienia.
500 daNSTF — standardowa siła napięciaLC 2500 daN · długość na zamówienie

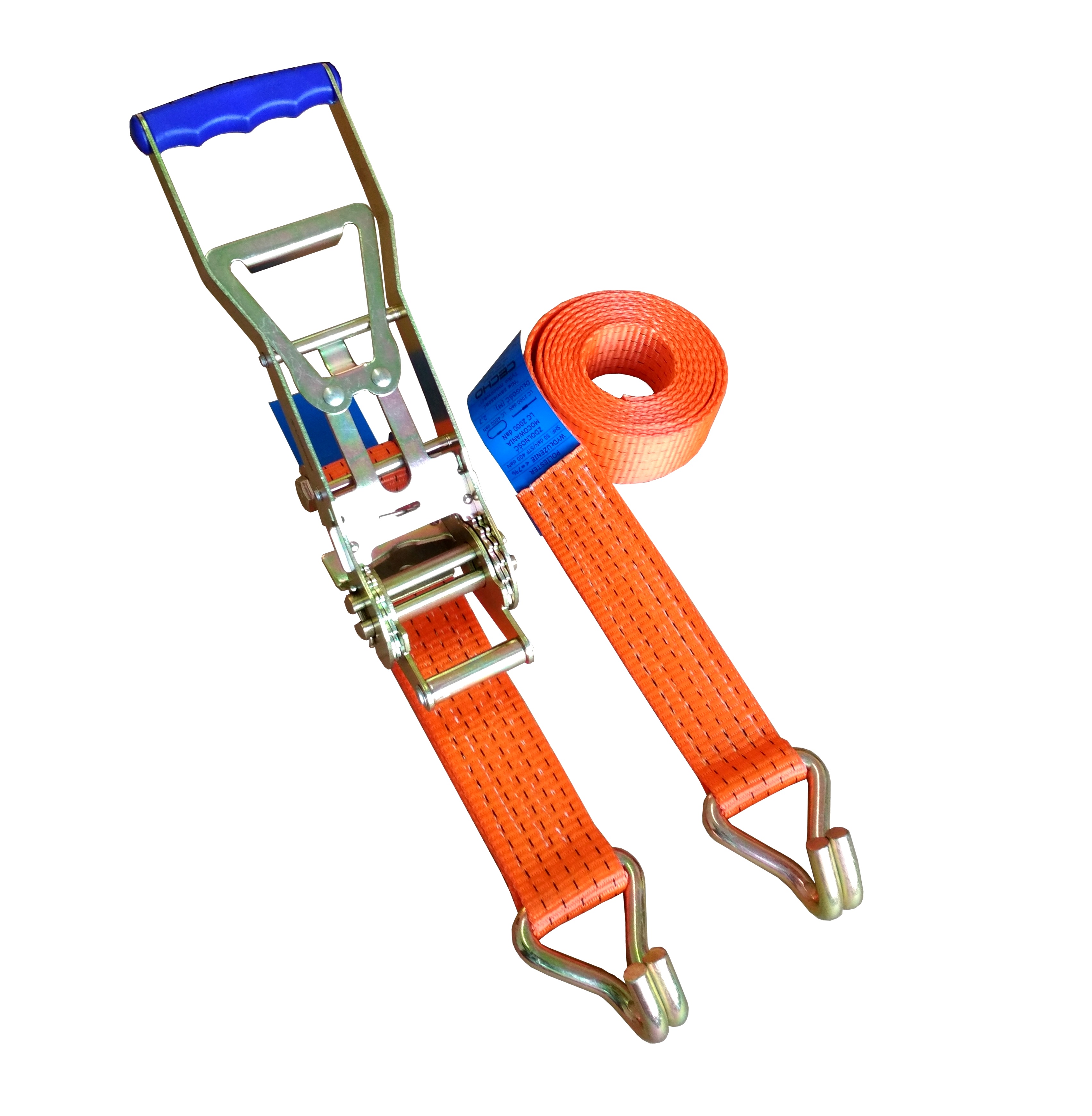

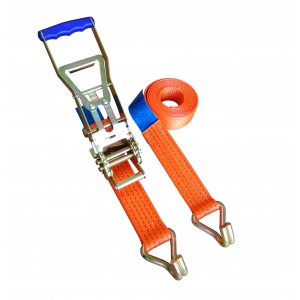

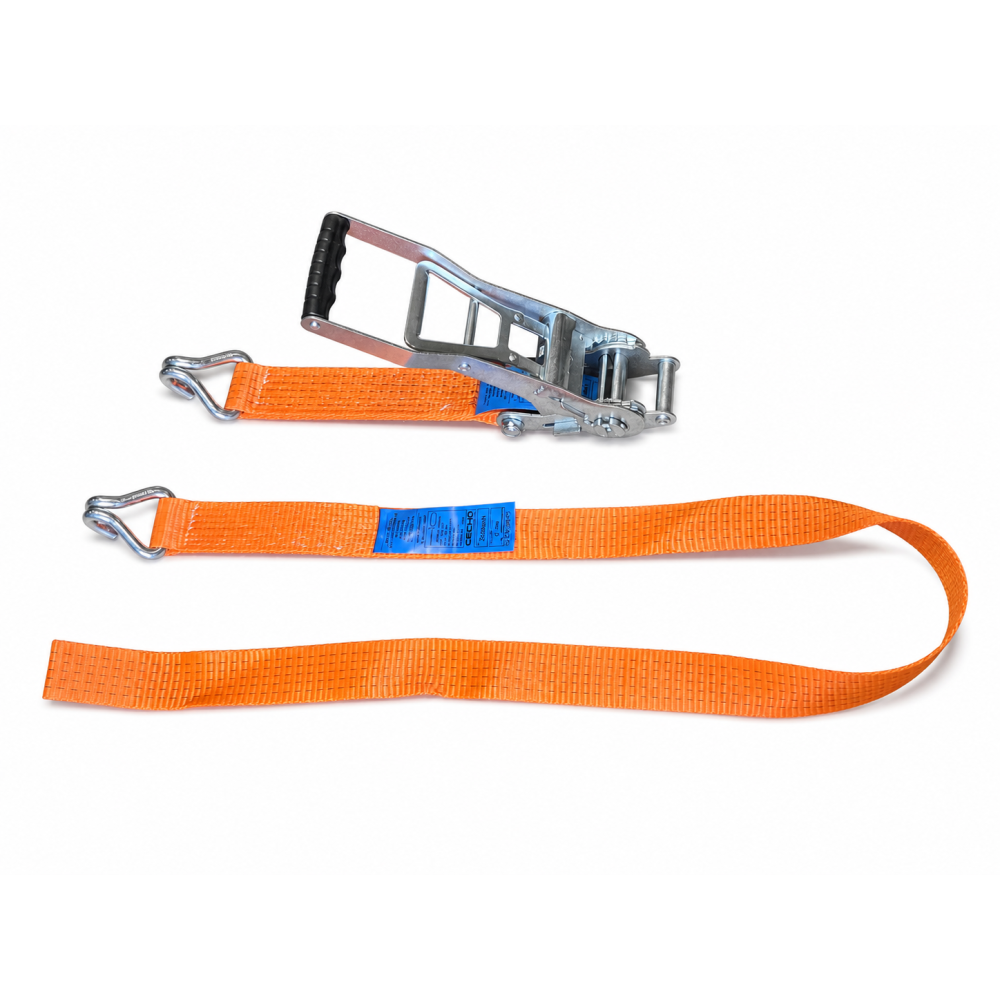

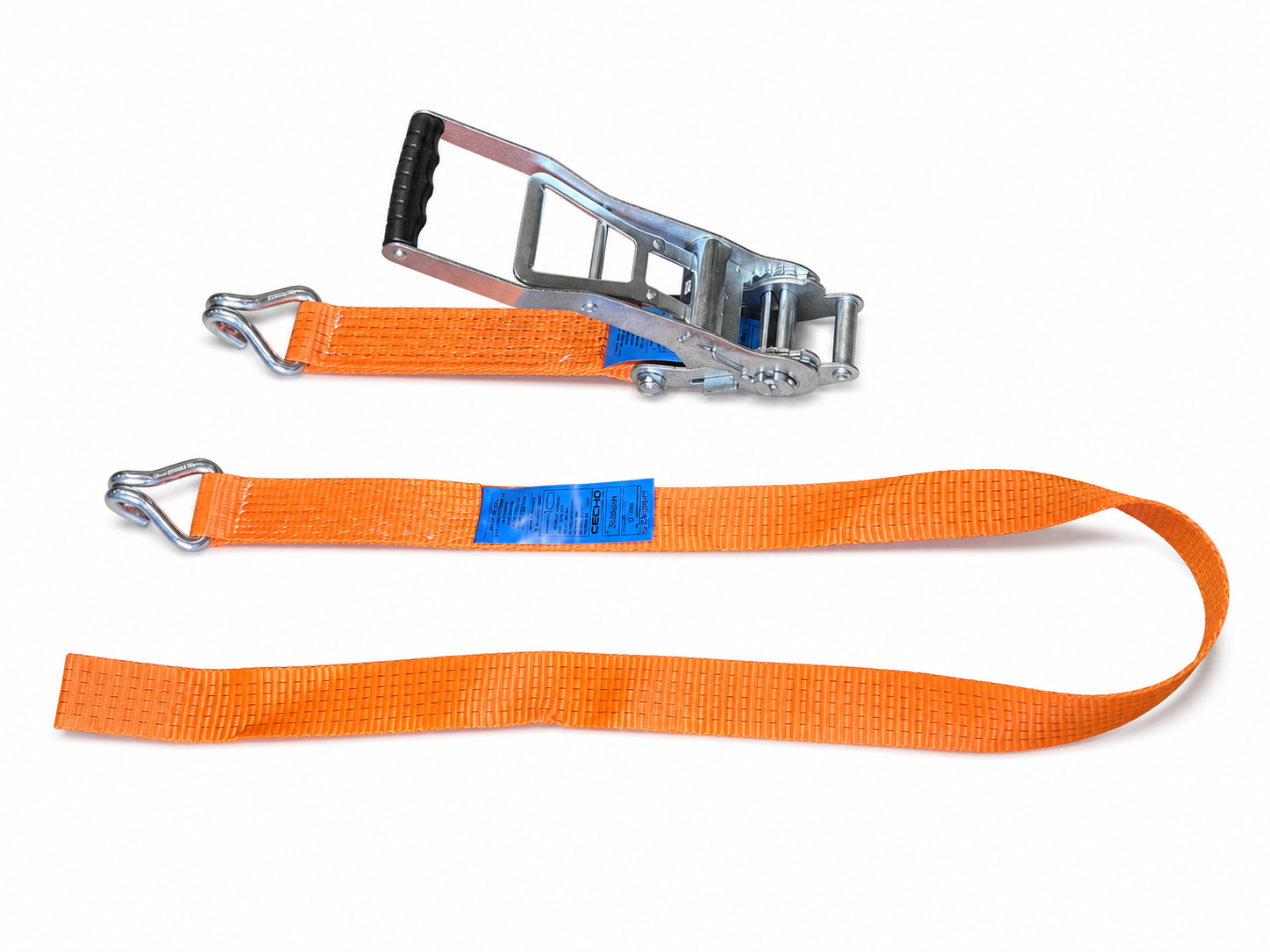

Na zdjęciu: komplet ERGO z częścią krótką i długą.
Potrzebujesz doboru pasa mocującego CPM2-Long?
Podaj rodzaj, masę i wymiary ładunku, długość pasa oraz punkty mocowania. Dobierzemy pas i właściwy sposób zabezpieczenia.
Zapytaj CECHO o CPM2-Long →Zadzwoń: +48 33 825 04 84- Opis produktu
Pas mocujący CPM2-Long — najważniejsze informacje
ZDOLNOŚĆ MOCOWANIALC 2500 daNParametr wytrzymałościowy
SIŁA NAPIĘCIASTF 500 daNDługa rączka ERGO
KONSTRUKCJA2 części · 50 mmTaśma poliestrowa i haki
DOBÓR CECHODługość na wymiarPomoc w doborze →
MOCOWANIE ŁADUNKU W TRANSPORCIE
Większe napięcie taśmy z napinaczem ERGO.

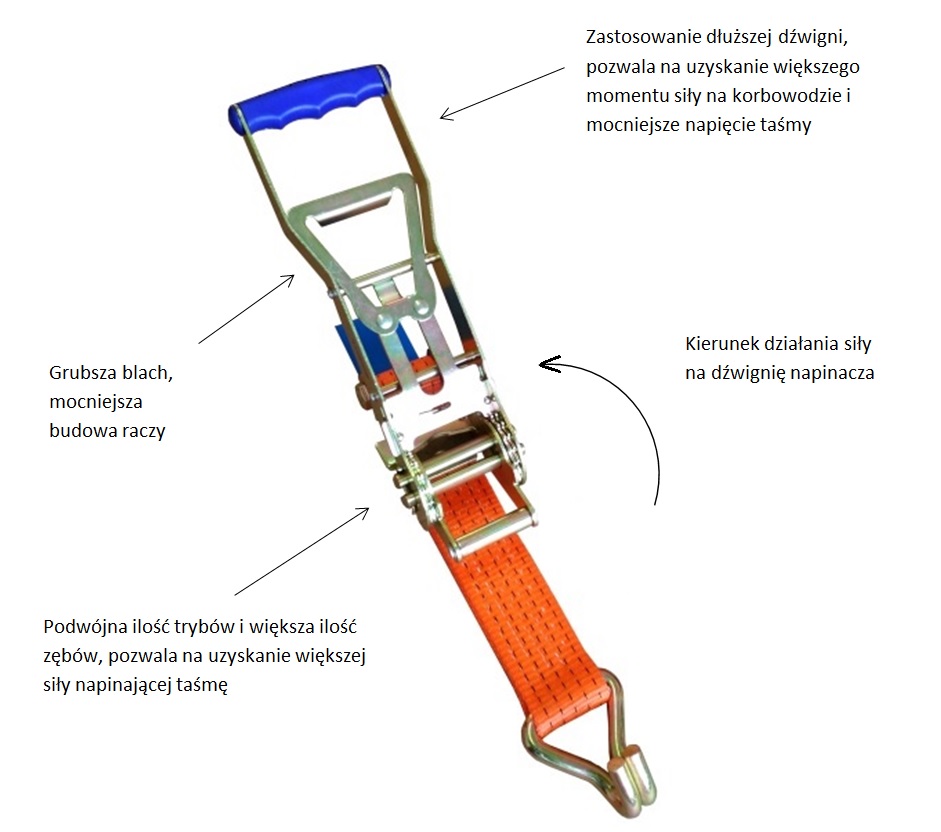

CPM2-Long składa się z części krótkiej z napinaczem i hakiem oraz części długiej zakończonej drugim hakiem. Długa rączka umożliwia uzyskanie STF 500 daN. W standardowym pasie CECHO 50 mm wartość STF wynosi 300 daN; zdolność mocowania obu wersji pozostaje taka sama: LC 2500 daN.
Wyższe STF ma znaczenie przy mocowaniu dociskowym, w którym pas dociska ładunek do podłoża i zwiększa działanie tarcia. Dobór liczby pasów wymaga uwzględnienia masy, tarcia, kątów prowadzenia taśmy i właściwości ładunku. Sama zamiana napinacza nie przesądza o liczbie potrzebnych pasów.
Taśma poliestrowa jest impregnowana, a stalowe haki i napinacz zabezpieczone przez ocynkowanie. Standardowe zakończenia to haki profilowe dwupalczaste. Inne zakończenia i długość uzgadniamy pod konkretne punkty kotwiące.
DANE KATALOGOWE CECHO

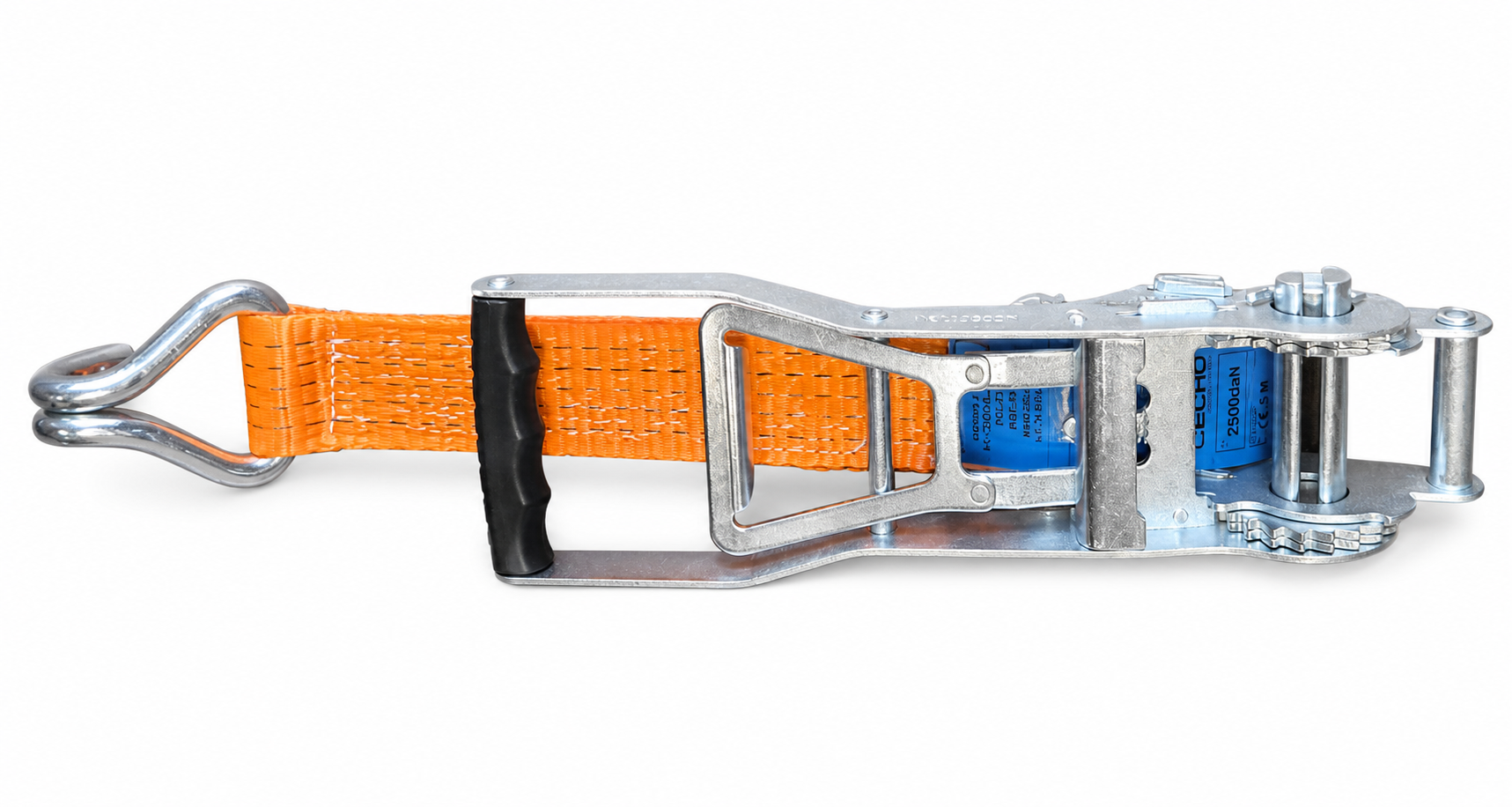

Napinacz ERGO i parametry pasa
LC i STF opisują różne właściwości pasa. Porównuj je oddzielnie i sprawdzaj oznaczenia na etykiecie dostarczonego kompletu.
Powiększ zdjęcie ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

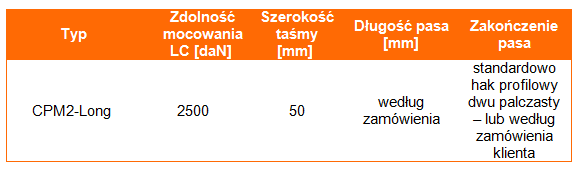

| Typ | Szerokość (mm) | LC (daN) | STF (daN) | Część krótka (m) | Długość całkowita |
|---|---|---|---|---|---|
| CPM2-Long | 50 | 2500 | 500 | 0,3 | Według zamówienia |
LC i STF w daN; szerokość taśmy w mm; długości w m. Pas służy do mocowania ładunku, nie do podnoszenia. Dane katalogowe CECHO.
DWA PARAMETRY, DWIE ROLE
LC a STF — co porównujesz?
500 daN
Standardowa siła napięcia uzyskiwana napinaczem. Ma istotne znaczenie przy mocowaniu dociskowym i współpracy pasa z tarciem.
Cały układ mocowania
Ładunek, podłoże, kąty, punkty kotwiące i liczba pasów wspólnie decydują o skuteczności zabezpieczenia.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać pas ERGO do transportu?
Dobór zaczynamy od ładunku i sposobu mocowania.
Metoda zabezpieczenia
Przy mocowaniu dociskowym uwzględnij STF, tarcie oraz kąt pasa względem platformy. Przy mocowaniu bezpośrednim kluczowe są LC, kierunki sił i geometria odciągów. Pasów nie dobiera się wyłącznie na podstawie masy ładunku.
Długość i punkty mocowania
Zmierz przebieg taśmy i rozstaw punktów kotwiących. Dopasuj haki do punktów mocowania oraz zapewnij miejsce do pracy długą rączką. Sprawdź dopuszczalne obciążenia punktów w pojeździe.
Taśma i krawędzie
Chroń taśmę przed ostrymi i chropowatymi krawędziami właściwymi osłonami. Prowadź ją bez skręceń i węzłów; nadmiar po napięciu zabezpiecz przed rozwiewaniem podczas jazdy.
UŻYTKOWANIE I DOKUMENTACJA
Przed pierwszym mocowaniem.
Parametry i oznakowanie pasa odnoszą się do PN-EN 12195-2. Stosuj instrukcję użytkowania i wartości z etykiety: LC, STF oraz dopuszczoną siłę ręczną SHF. Nie przedłużaj dźwigni napinacza rurą ani inną dodatkową dźwignią. Nie używaj pasa do podnoszenia.
Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed każdym użyciem sprawdź taśmę, szwy, oba haki, mechanizm napinacza i czytelność etykiet. Przecięcia, silne przetarcia, uszkodzone szwy, deformacje lub niesprawny napinacz wymagają wycofania pasa z użycia. Wątpliwe uszkodzenia skonsultuj z CECHO.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym różni się CPM2-Long od zwykłego pasa 50 mm?
Długą rączką ERGO i wyższą standardową siłą napięcia: STF 500 daN wobec 300 daN w standardowym pasie CECHO 50 mm. LC obu wykonań wynosi 2500 daN.
Czy określenie „pas 5 t” oznacza, że jeden pas zabezpiecza ładunek 5 t?
Nie. To oznaczenie handlowe. Dobór opiera się na LC 2500 daN, STF 500 daN, metodzie mocowania, tarciu, kątach i punktach kotwiących. Nie jest to udźwig pasa.
Czy większe STF zawsze jest korzystne?
Trzeba uwzględnić odporność ładunku i opakowania na docisk. Wysokie napięcie nie zastępuje prawidłowego rozłożenia sił i ochrony krawędzi.
Czy można zamówić inny hak lub długość?
Tak. Długość kompletu i zakończenia dobieramy do zastosowania. Prześlij wymiary oraz zdjęcie punktów mocowania.
Jakie informacje przesłać do wyceny?
Rodzaj, masa i wymiary ładunku, pojazd, metoda mocowania, długość kompletu, zakończenia i liczba sztuk. Zdjęcia punktów kotwiących pomogą dobrać właściwy pas.
DOBÓR I KONTAKT Z CECHO
Dobierz pas ERGO z CECHO.
Prześlij dane ładunku i potrzebną długość. Dobierzemy CPM2-Long, zakończenia i ochronę taśmy do Twojego transportu.
Wyślij zapytanie o CPM2-Long →
Zdjęcia ładunku i punktów mocowania możesz przesłać e-mailem.
