Pas mocujący 1-częściowy
Dobór i wsparcie techniczne: CECHO.
CPM1 · PASY OPASUJĄCE BEZ HAKÓW · 25–50 MM
Jednoczęściowe pasy mocujące CPM1 bez haków do opasania i stabilizacji ładunków. Taśmy poliestrowe 25, 35 i 50 mm, pięć wykonań o LC w opasaniu od 800 do 5000 daN oraz STF od 130 do 300 daN. Długość dobieramy do obwodu ładunku i przebiegu taśmy.
800–5000 daNLC w opasaniu5 wykonań · napinacz grzechotkowy

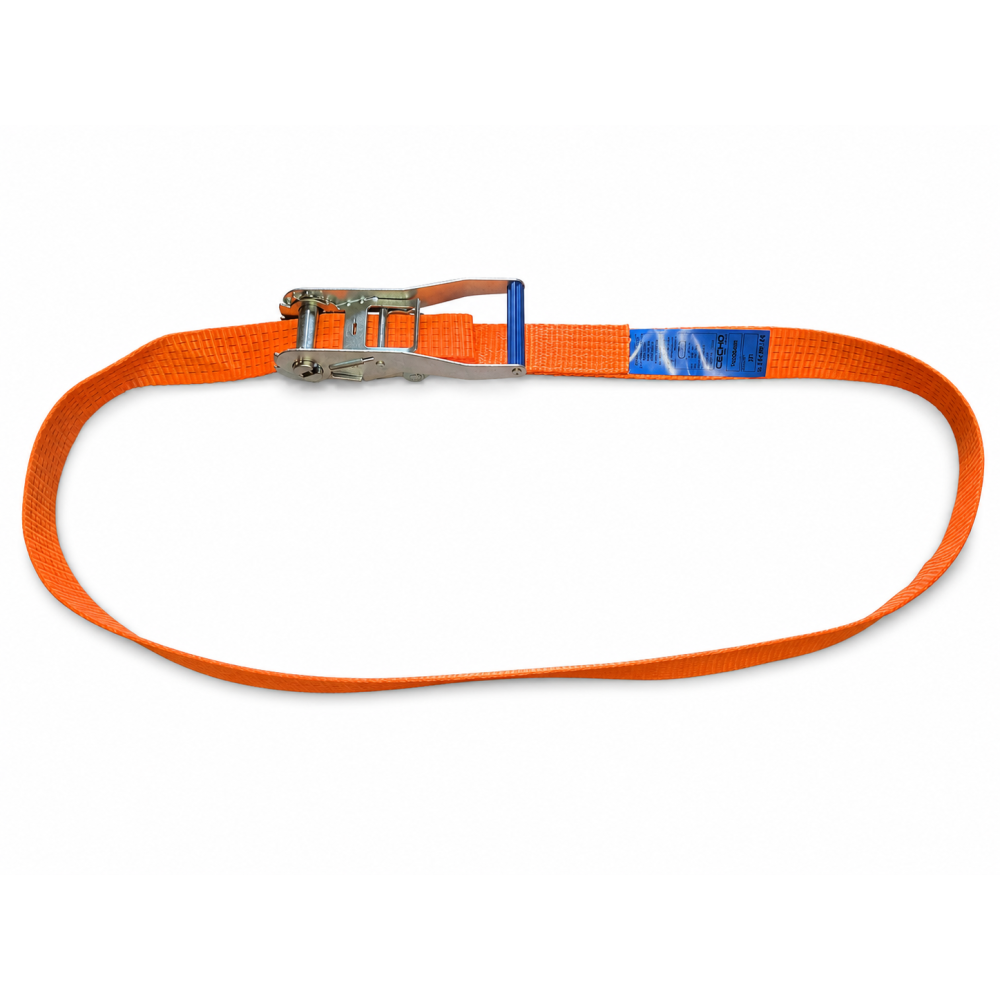

Na zdjęciu: zamknięte opasanie w wykonaniu 50 mm.
Potrzebujesz doboru pasa mocującego CPM1?
Podaj rodzaj i wymiary ładunku, obwód opasania oraz planowany sposób zabezpieczenia. Dobierzemy szerokość, parametry i długość pasa.
Zapytaj CECHO o CPM1 →Zadzwoń: +48 33 825 04 84- Opis produktu
Pas mocujący CPM1 — najważniejsze informacje
ZDOLNOŚĆ MOCOWANIALC 800–5000 daNW układzie opasującym
SIŁA NAPIĘCIASTF 130–300 daNZależnie od wykonania
KONSTRUKCJABez haków · 25–50 mmTaśma z napinaczem
DOBÓR CECHODługość na wymiarPomoc w doborze →
MOCOWANIE ŁADUNKU W TRANSPORCIE
Opasanie ładunku bez zakończeń hakowych.

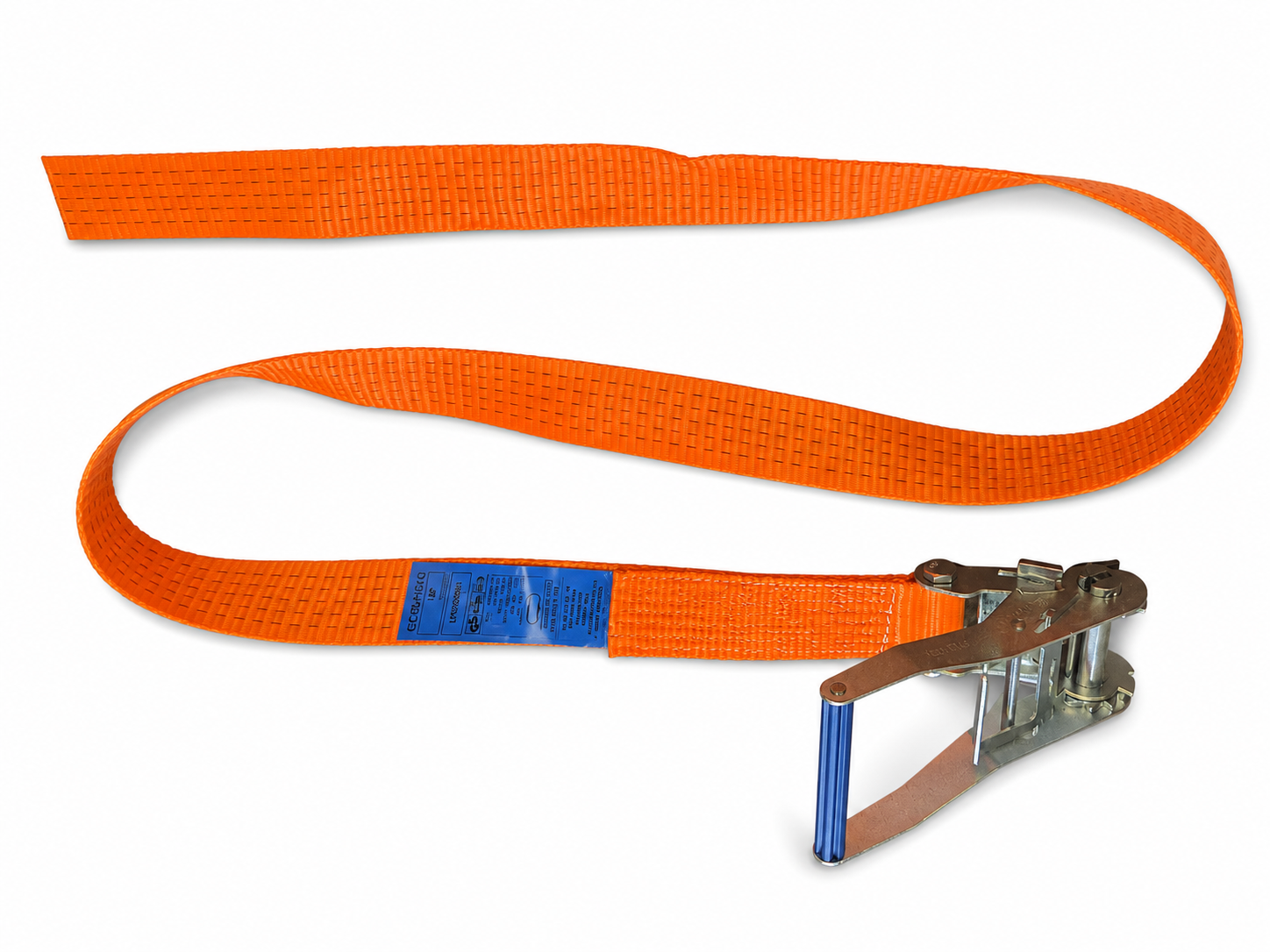

CPM1 to pas z napinaczem grzechotkowym, w którym taśmę prowadzi się wokół ładunku, a wolny koniec wraca do napinacza. Powstaje zamknięte opasanie bez haków. Konstrukcja sprawdza się przy spinaniu i stabilizowaniu pakietów, skrzyń oraz innych ładunków, których kształt pozwala właściwie poprowadzić taśmę.
Pięć wykonań obejmuje 25 mm: LC 800 lub 1500 daN, 35 mm: LC 2000 lub 3000 daN oraz 50 mm: LC 5000 daN. Są to wartości dla układu opasującego. Porównując pasy jedno- i dwuczęściowe, zawsze uwzględnij sposób użycia oraz oznaczenia etykiety.
Samo spięcie pakietu nie zastępuje zabezpieczenia go przed przesunięciem i przewróceniem na pojeździe. Cały sposób mocowania trzeba dobrać do ładunku, podłoża i warunków transportu.
DANE KATALOGOWE CECHO
Konstrukcja bez haków i aktualne warianty
Wartości LC dotyczą opasania. Tabela obejmuje standardowe napinacze grzechotkowe; wykonania ERGO oraz z klamrą zaciskową stanowią odrębne wersje.
Powiększ zdjęcie ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Szerokość (mm) | LC w opasaniu (daN) | STF (daN) | Długość pasa |
|---|---|---|---|
| 25 | 800 | 130 | Według zamówienia |
| 25 | 1500 | 150 | Według zamówienia |
| 35 | 2000 | 200 | Według zamówienia |
| 35 | 3000 | 200 | Według zamówienia |
| 50 | 5000 | 300 | Według zamówienia |
LC i STF w daN; szerokość taśmy w mm. Długość pasa według zamówienia. LC nie jest masą ładunku ani udźwigiem. Dane katalogowe CECHO.
CZYTELNE PARAMETRY
Porównuj ten sam sposób użycia.
Napięcie z grzechotki
Od 130 do 300 daN, zależnie od wykonania. Dobierając docisk, uwzględnij wytrzymałość ładunku oraz opakowania.
Potrzebujesz zakończeń?
Zobacz pasy dwuczęściowe CPM2, przeznaczone do połączenia z punktami mocowania.
DOBÓR Z DYSTRYBUTOREM
Jak dobrać pas bez haków?
Zacznij od sposobu opasania i odporności ładunku na docisk.
Układ mocowania
Sprawdź, czy zamknięte opasanie odpowiada zadaniu. Dobierz LC dla tego układu, STF, liczbę pasów i pozostałe zabezpieczenia ładunku. Nie traktuj wartości LC jako masy, którą można przewieźć na jednym pasie.
Obwód i napinacz
Dobierz długość do rzeczywistego przebiegu taśmy, nie tylko szerokości ładunku. Zostaw dostęp do grzechotki i możliwość właściwego zamocowania końca taśmy zgodnie z instrukcją.
Ochrona taśmy
Zastosuj właściwe osłony na krawędziach. Prowadź taśmę bez węzłów i skręceń; sprawdź, czy docisk nie uszkodzi towaru lub opakowania. Luźny koniec zabezpiecz przed rozwiewaniem.
UŻYTKOWANIE I DOKUMENTACJA
Przed pierwszym mocowaniem.
Parametry i oznakowanie pasa odnoszą się do PN-EN 12195-2. Stosuj instrukcję użytkowania i wartości z etykiety: LC, STF oraz dopuszczoną siłę ręczną SHF. Nie przedłużaj dźwigni napinacza rurą ani inną dodatkową dźwignią. Nie używaj pasa do podnoszenia.
Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź stan taśmy, szwów, mechanizmu grzechotkowego i etykiety. Przecięcia, silne przetarcia, uszkodzone szwy lub napinacz wymagają wycofania pasa z użycia. Nie naprawiaj taśmy przez wiązanie węzłów.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czym różni się CPM1 od pasa dwuczęściowego CPM2?
CPM1 tworzy opasanie wokół ładunku i nie ma haków. CPM2 ma część krótką z napinaczem oraz część długą, zakończone hakami do punktów mocowania. Parametry trzeba porównywać dla właściwego układu użycia.
Czy LC 5000 daN w opasaniu oznacza dwa razy mocniejszą taśmę niż LC 2500 daN?
Nie wynika to z samej wartości. Układ opasujący i pas pracujący pomiędzy punktami mocowania mają inny sposób przenoszenia sił. Odczytuj LC razem z oznaczeniem sposobu użycia na etykiecie.
Czy opasanie wystarcza do zabezpieczenia ładunku na pojeździe?
Nie zawsze. Opasanie może spinać pakiet, lecz sposób zabezpieczenia całego pakietu przed przesunięciem i przewróceniem wymaga osobnego doboru.
Czy pas bez haków nadaje się do podnoszenia?
Nie. Jest przeznaczony do mocowania i opasania ładunków. Do podnoszenia stosuje się odpowiednio dobrane zawiesia.
Jakie informacje przesłać do wyceny?
Rodzaj, masa i wymiary ładunku, obwód opasania, planowany sposób mocowania, szerokość i LC pasa, długość oraz liczba sztuk. Pomocne będzie zdjęcie prowadzenia taśmy.
