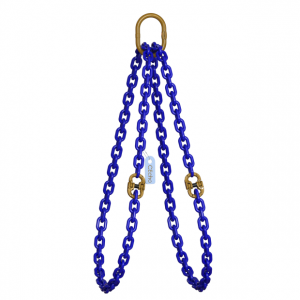

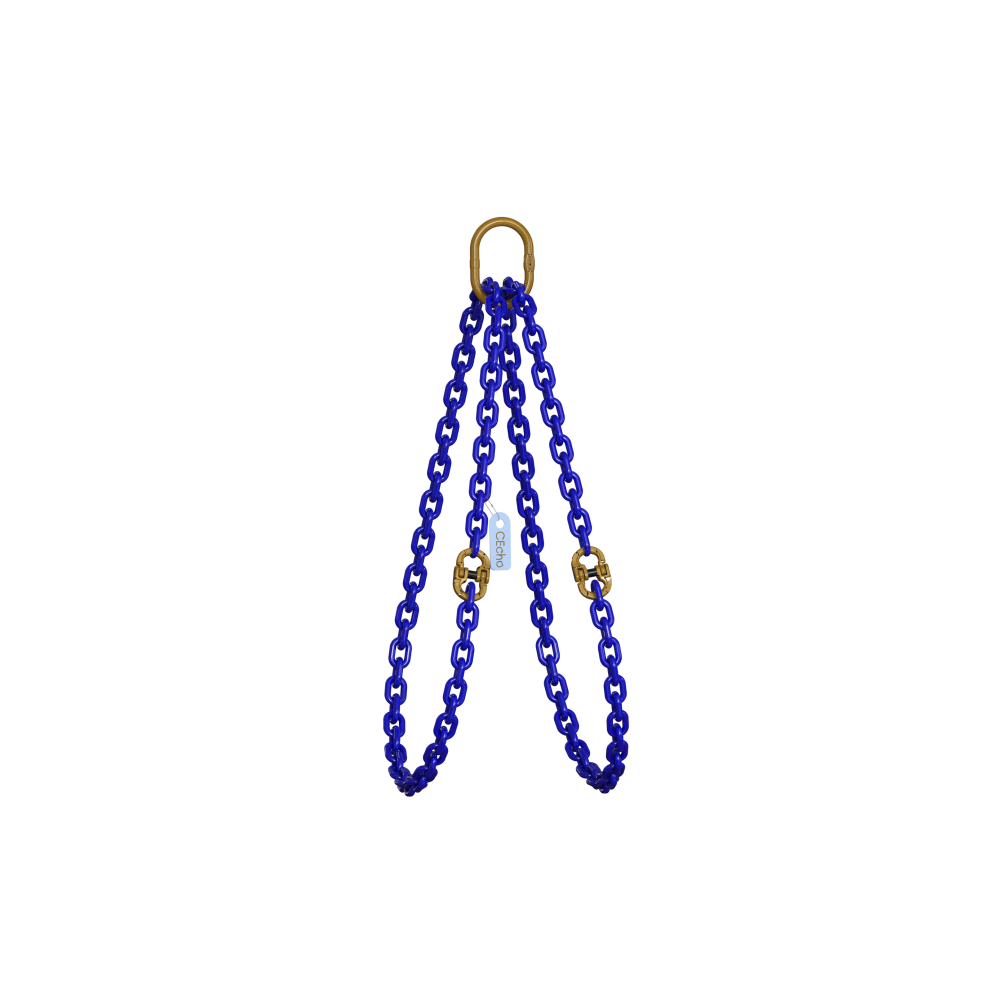

Zawiesie łańcuchowe 2-pętlowe obrotowe (klasa 10)
2 pętle · obrotowe · klasa 10DOR według rozmiaru łańcucha i układu pracy
Długość i wykonanie dobierane do zadania
Zawiesie 2-pętlowe obrotowe stanowi odrębną konfigurację łańcuchową. Przy jego doborze sprawdzamy sposób prowadzenia pętli, rozstaw podparcia i kąty pracy, a także wymagania dotyczące ruchu ładunku.
Dobierzmy zawiesie do Twojego ładunku.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plPrześlij masę ładunku, sposób podwieszenia i szkic lub zdjęcie. Przygotujemy propozycję wykonania i ofertę.
- Opis produktu
DOR ZESTAWU1400–56 000 kgWedług układu w tabeli
KLASA I BUDOWAKlasa 102 pętle · obrotowe · łańcuch stalowy
DŁUGOŚĆ ROBOCZADo uzgodnieniaWedług punktów nośnych
DOBÓR OSZPRĘTUWłaściwe połączeniaOryginalne schematy poniżej
DOR oznacza dopuszczalne obciążenie robocze całego zawiesia. Ostateczny dobór potwierdzają jego oznakowanie i instrukcja, układ podwieszenia oraz warunki pracy.
KONFIGURACJA DLA ZAKŁADU
Dwie pętle w odrębnej konfiguracji obrotowej.
Zawiesie 2-pętlowe obrotowe stanowi odrębną konfigurację łańcuchową. Przy jego doborze sprawdzamy sposób prowadzenia pętli, rozstaw podparcia i kąty pracy, a także wymagania dotyczące ruchu ładunku.
DOBÓR DO ZADANIA
Co ustalamy przed przygotowaniem zawiesia?
Długość i zakończenia
Określ L, wymiary haka urządzenia oraz zaczepów ładunku. Wskaż, czy potrzebna jest regulacja długości.
Warunki w zakładzie
Wskaż temperaturę, krawędzie, wilgoć, chemikalia i częstotliwość pracy. Uwzględnimy wymagania dokumentacyjne.
Kiedy rozważyć tę konfigurację?
Do operacji zatwierdzonych dla tej konstrukcji. Zdjęcie lub szkic ładunku pomoże odróżnić ją od zwykłego zawiesia 2-pętlowego i wybrać właściwy zestaw.
DANE TECHNICZNE

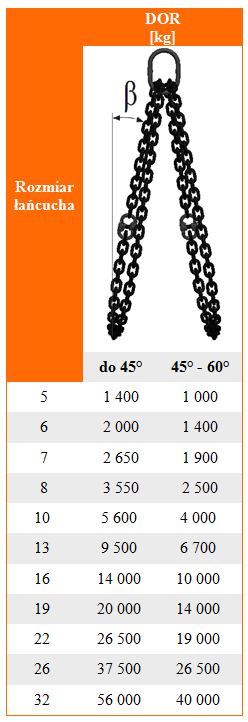

DOR i sposób podwieszenia
Wybierz wiersz rozmiaru łańcucha i kolumnę odpowiadającą rzeczywistemu układowi.
OBCIĄŻENIE ROBOCZENa telefonie przesuń tabelę w bok →
| Rozmiar łańcucha [mm] | DOR całego zawiesia [kg] | |
|---|---|---|
| β: 0°–45° | β: powyżej 45° do 60° | |
| 5 | 1 400 | 1 000 |
| 6 | 2 000 | 1 400 |
| 7 | 2 650 | 1 900 |
| 8 | 3 550 | 2 500 |
| 10 | 5 600 | 4 000 |
| 13 | 9 500 | 6 700 |
| 16 | 14 000 | 10 000 |
| 19 | 20 000 | 14 000 |
| 22 | 26 500 | 19 000 |
| 26 | 37 500 | 26 500 |
| 32 | 56 000 | 40 000 |
Nie traktuj nazwy „obrotowe” jako ogólnego dopuszczenia do obracania pod obciążeniem. Zastosowanie wymaga zgodności z instrukcją, a udźwig należy odczytać z tabeli tej odmiany i oznakowania zestawu.
β oznacza kąt odchylenia od pionu, nie kąt pomiędzy cięgnami. Nie przekraczaj β = 60°. Wartości zakładają warunki odpowiadające pokazanej konfiguracji. Uwzględnij redukcję DOR w warunkach szczególnych.
MateriałŁańcuch i osprzęt klasy 10
Współczynnik bezpieczeństwa4:1
Wykonanie2 pętle · obrotowe
IdentyfikacjaTabliczka i dokumenty
Współczynnik bezpieczeństwa nie jest zapasem do wykorzystania przy podnoszeniu i nie uprawnia do przekraczania DOR.

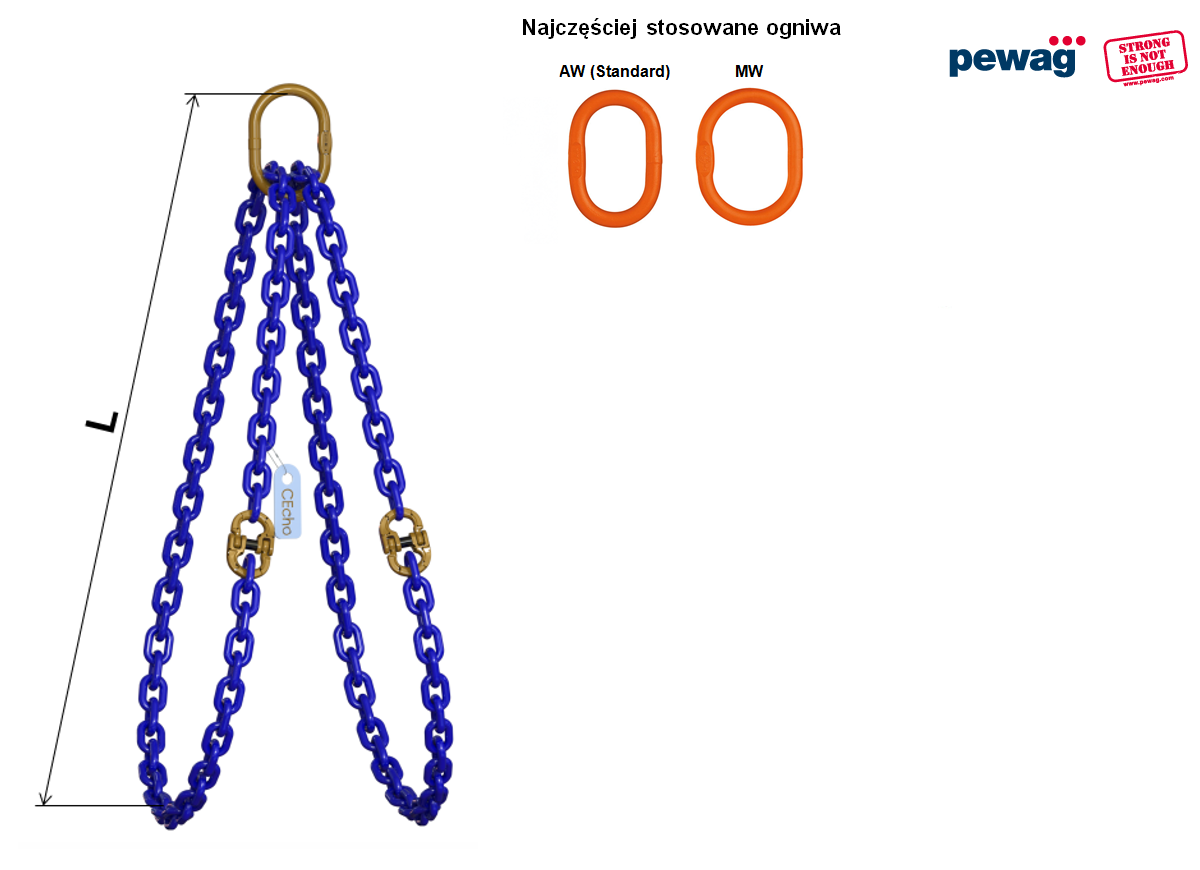

ORYGINALNA DOKUMENTACJA GRAFICZNA
Budowa, długość i możliwe zakończenia
Poniżej zachowano oryginalny rysunek konstrukcji. Kliknij, aby powiększyć.
Zestaw tworzą łańcuch i dopasowane komponenty klasy 10. O nośności decyduje kompletna konfiguracja, w tym ogniwo główne, zakończenia i elementy skracające. Nie podwyższaj klasy zestawu przez wymianę tylko jednego elementu. Połączenia na odpowiednich złączkach umożliwiają serwis po ocenie stanu technicznego.
Długość roboczą L określ według punktów nośnych i oznaczeń rysunku, a nie samego odcinka łańcucha. Jeżeli wymieniasz dotychczasowe zawiesie, prześlij zdjęcie tabliczki oraz pomiar kompletnego zestawu.
WARUNKI EKSPLOATACJI
Temperatura, krawędzie i rozkład obciążenia
| Temperatura | Pozostały DOR |
|---|---|
| −40°C do +200°C | 100% |
| Powyżej +200°C | Niedozwolone dla wykonania opisanego w tej karcie |
Inne systemy klasy 10 mogą mieć odmienne limity. Dopuszczenia np. pewag winner 400 nie dotyczą automatycznie zestawu przewidzianego do +200°C.
Podane limity nie zastępują instrukcji wszystkich komponentów. Obowiązuje najniższe dopuszczenie elementu zestawu. Nie używaj zawiesia o nieczytelnym oznakowaniu, uszkodzonych ogniwach lub zdeformowanych hakach.
Krawędź wpływa na dopuszczalne obciążenie
R oznacza promień krawędzi, d — grubość materiału ogniwa. Sprawdź miejsce kontaktu łańcucha i sposób ochrony. Nie wolno zakładać pełnej nośności na dowolnej ostrej krawędzi.
Niesymetryczne obciążenie i uderzenia wymagają odrębnej oceny. Nie sumuj ani nie stosuj automatycznie współczynników bez sprawdzenia instrukcji zestawu.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności i identyfikacja
Zawiesie dostarczamy z deklaracją zgodności oraz instrukcją użytkowania. Oznakowanie obejmuje DOR, CE, producenta, numer identyfikacyjny, długość roboczą i rok produkcji. Sprawdź zgodność zestawu, tabliczki i dokumentów przed użyciem.
Wymagania zakładu dotyczące dokumentacji i identyfikacji podaj w zapytaniu.
SERWIS I PRZEGLĄDY
Wsparcie w czasie eksploatacji
Uzgodnij kontrolę, przegląd lub ocenę możliwości naprawy zawiesia. Zakres prac zależy od konstrukcji, dokumentacji i stanu elementów; przegląd nie oznacza automatycznego dopuszczenia do dalszej pracy.
Dariusz Skwarek+48 692 943 742
dskwarek@cecho.pl
WARTO WIEDZIEĆ
Przed zapytaniem o zawiesie
Czy wystarczy podać samą masę ładunku?
Nie. Potrzebne są również punkty nośne, geometria podwieszenia, długość i warunki pracy. DOR odczytujemy dla całego zestawu i właściwego układu, z uwzględnieniem ograniczeń instrukcji.
Czy można dobrać inne zakończenia lub długość?
Tak, konfigurację ustalamy na podstawie zadania. Prześlij wymiary punktów zaczepienia, wymaganą L i potrzebę skracania. Oryginalna plansza powyżej pokazuje rozwiązania tej rodziny; ich zastosowanie wymaga potwierdzenia zgodności.
Czy mogę samodzielnie zamienić element na inny hak lub łącznik?
Nie należy traktować elementów jako dowolnie wymiennych. Klasa, rozmiar, nośność i sposób połączenia muszą być zgodne. Zleć ocenę konfiguracji i ewentualną naprawę osobie kompetentnej.
Czy CECHO zapewnia przeglądy zawiesi łańcuchowych?
Tak. Termin, miejsce i zakres kontroli ustalisz z Dariuszem Skwarkiem. Przygotuj wykaz zawiesi, ich oznaczenia i dostępną dokumentację. Decyzja o dalszej eksploatacji zależy od wyniku oceny.
DORADZTWO CECHO
Dobierz kompletny zestaw dla swojego zakładu
Prześlij dane ładunku, szkic podwieszenia i wymaganą długość. Uzgodnimy konfigurację zawiesia, właściwe zakończenia i dokumentację.
Zapytaj o dobór tego zawiesia →Zespół CECHO
+48 33 825 04 84
biuro@cecho.pl
Katalog B2B: zapytanie służy uzgodnieniu rozwiązania i nie jest zamówieniem.
Do sprawnego doboru przygotuj:
- Masę, gabaryty i środek ciężkości ładunku.
- Rozstaw punktów nośnych, długość L i kąty pracy.
- Wymiary zaczepów oraz zdjęcie lub szkic.
- Temperaturę, medium, krawędzie i wymagania zakładu.
