Zawiesie wężowe 1-cięgnowe
CECHO · DOBÓR DLA PRZEMYSŁU
Zawiesie wężowe 1-cięgnowe łączy elastyczne cięgno poliestrowe z osprzętem stalowym. Dobieramy długość roboczą i zakończenia do punktu zaczepienia oraz warunków pracy w zakładzie.
1 000–10 000 kgDOR wg tabeli
Układ prosty
Układ prosty
Długość L i zakończenia według doboru.
Potrzebujesz kompletnego zawiesia?
Zapytaj o dobór i wycenę+48 33 825 04 84biuro@cecho.plPodaj masę, punkty zaczepienia i długość. Pomożemy dobrać wykonanie.
- Opis produktu
DOR WG TABELI1 000–10 000 kgUkład prosty
CIĘGNA I OSPRZĘT1 cięgnoPoliester PES + stal
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-2Cięgna wężowe
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR to dopuszczalne obciążenie robocze całego zawiesia. Kolor cięgna nie zastępuje odczytu etykiety zestawu.
RZECZYWISTE WYKONANIA

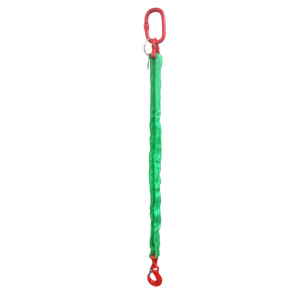

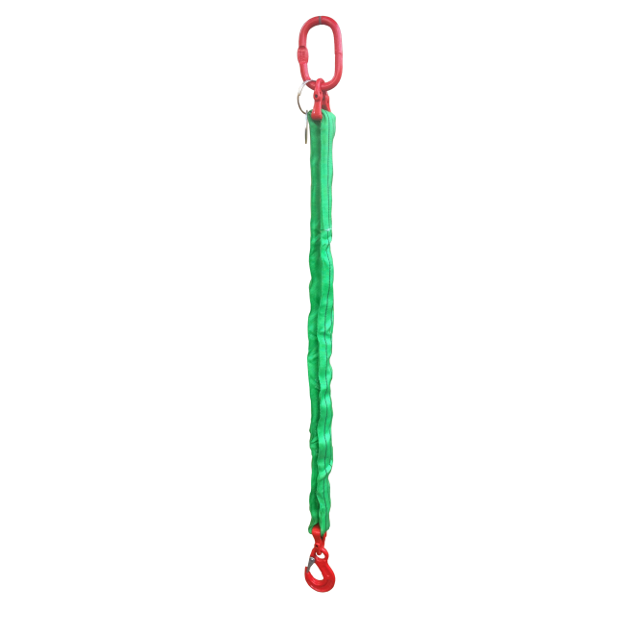

Zawiesie wężowe 1-cięgnowe
Przykłady zestawów z hakiem. Długość, DOR i rodzaj zakończeń dobieramy do Twojego zadania.

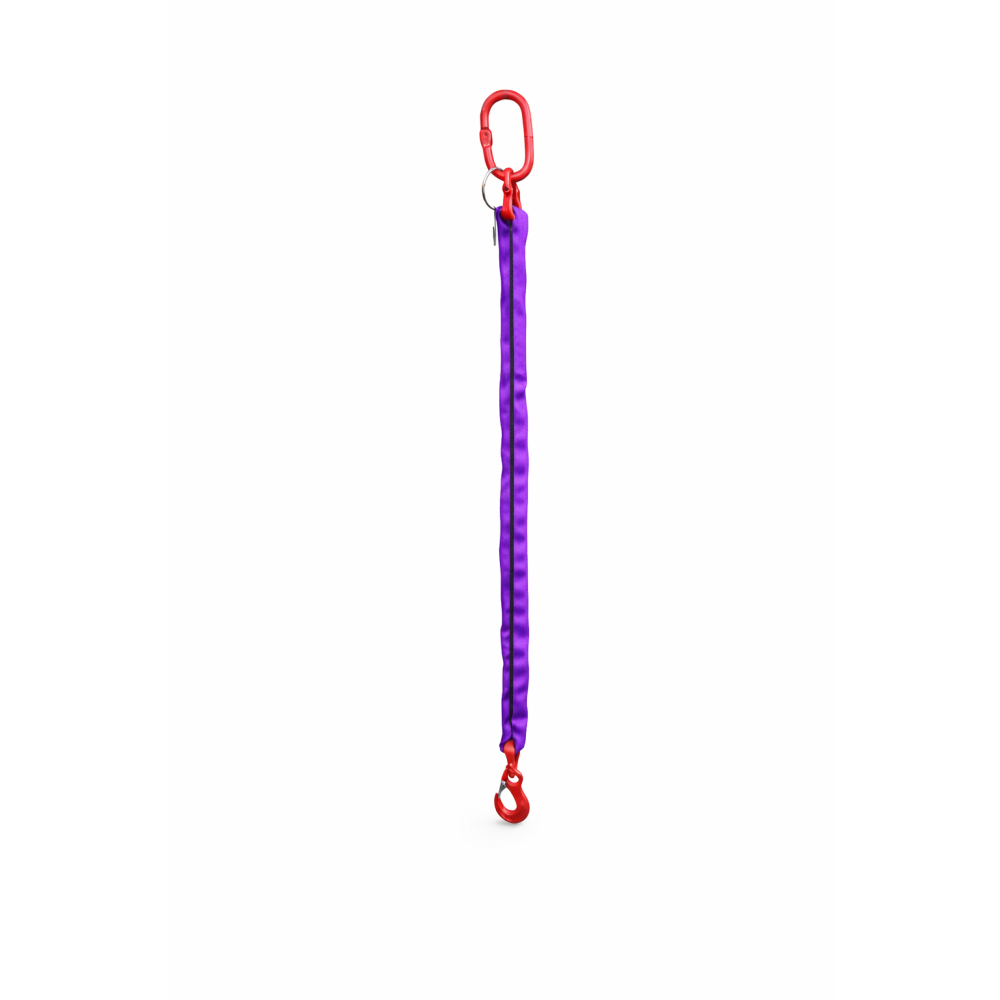

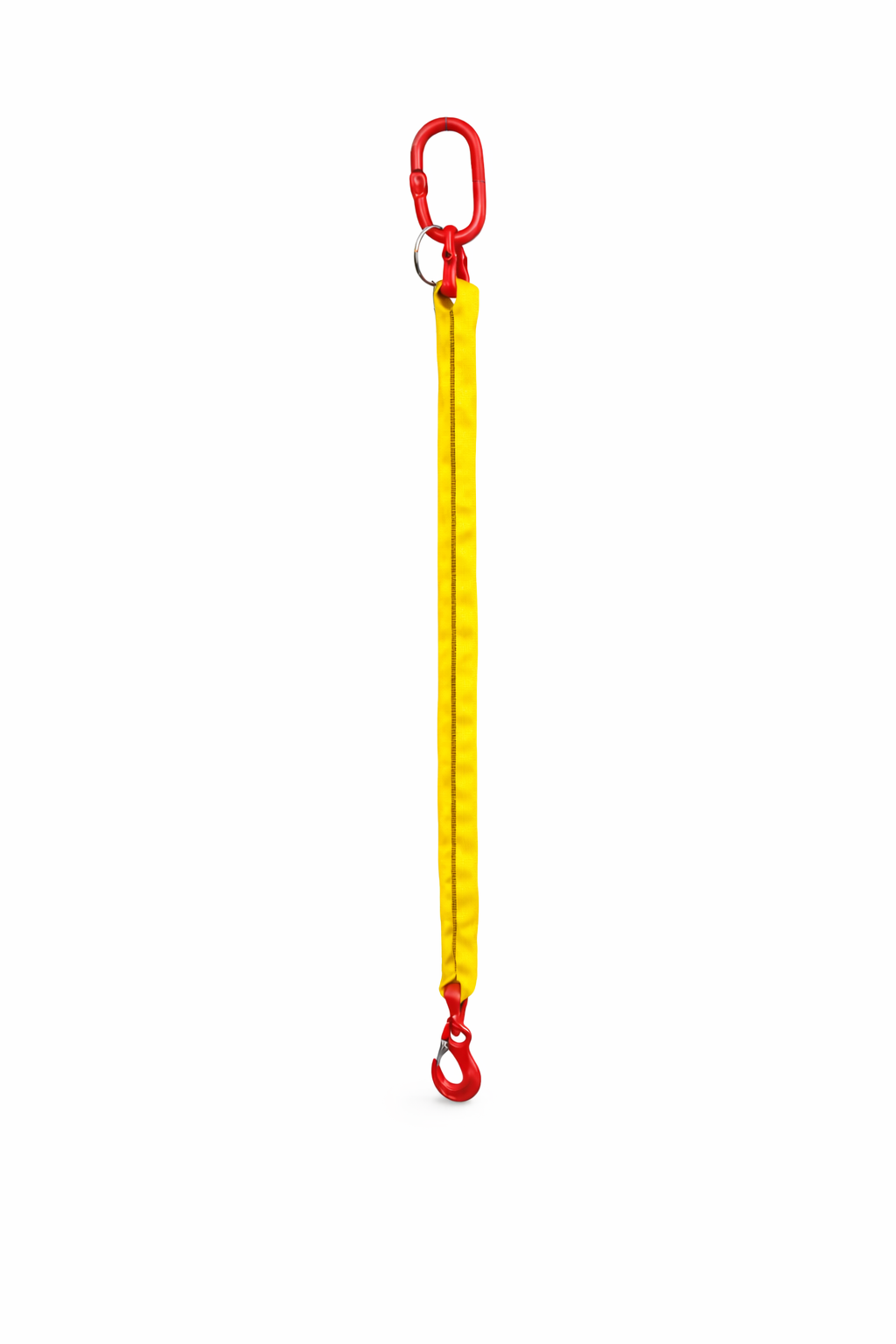

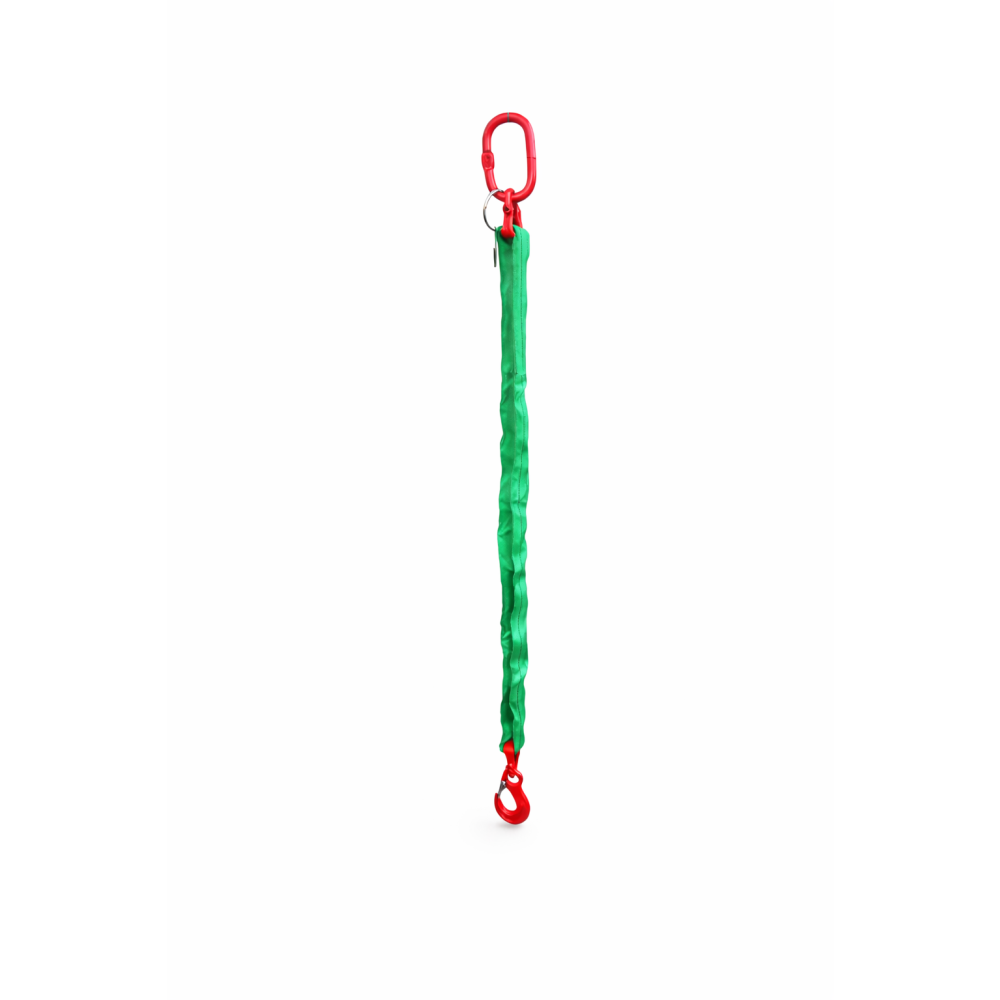

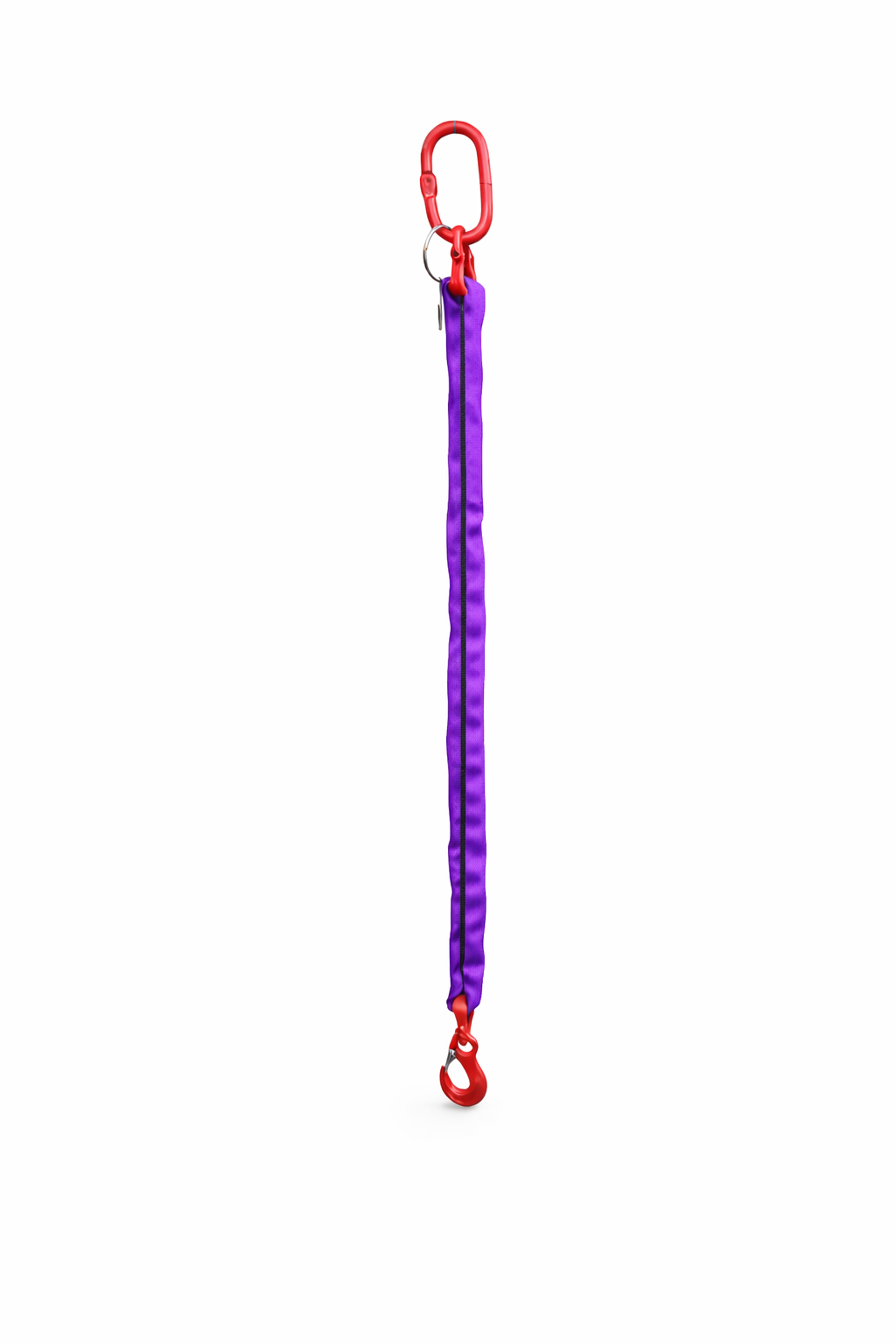

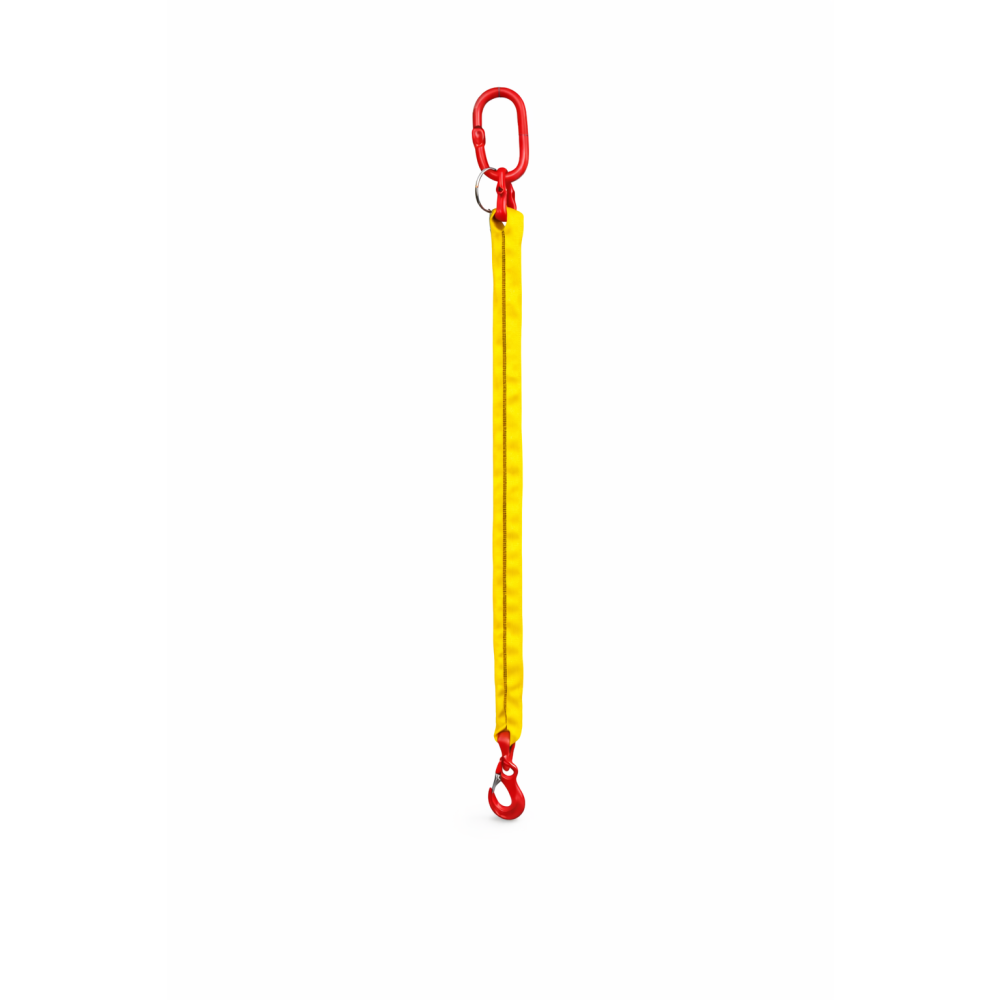

Fioletowe cięgnoPrzykład wykonania ↗Zielone cięgnoPrzykład wykonania ↗Żółte cięgnoPrzykład wykonania ↗Kliknij zdjęcie, aby je powiększyć. Zdjęcia nie są w tej samej skali i nie pokazują wszystkich wykonań. DOR konkretnego zestawu zawsze potwierdza jego etykieta. Inne zakończenia pokazujemy w sekcji budowy.
DOBÓR DO ZADANIA
Jedno cięgno. Dobór do konkretnego punktu podnoszenia.
Zawiesie wężowe 1-cięgnowe łączy elastyczne cięgno poliestrowe z osprzętem stalowym. Dobieramy długość roboczą i zakończenia do punktu zaczepienia oraz warunków pracy w zakładzie.
Długość i zakończenia
Podaj długość roboczą L i sposób połączenia. Dobierzemy osprzęt pasujący do punktu zaczepienia.
Warunki eksploatacji
Opisz temperaturę, środowisko i miejsca styku. Zaznacz ostre krawędzie oraz powierzchnie wymagające ochrony.
Dobieramy cały zestaw, nie tylko cięgno.
Jedno cięgno wymaga dopasowania zakończenia do punktu podnoszenia. Długość L, udźwig i osprzęt traktuj jako parametry całego zestawu.
DANE TECHNICZNE
DOR zawiesia 1-cięgnowego
Tabela dotyczy obciążenia w układzie prostym. Nie przenoś jej wartości na inne sposoby pracy bez potwierdzenia doboru.

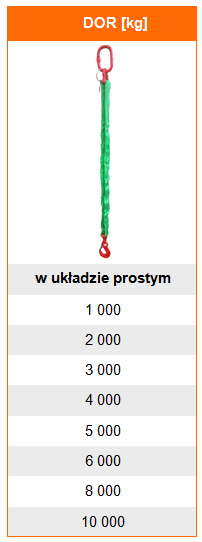

DOR CAŁEGO ZAWIESIA [kg]Na wąskim ekranie przesuń tabelę w bok →
 |
|---|
| W układzie prostym |
| 1 000 |
| 2 000 |
| 3 000 |
| 4 000 |
| 5 000 |
| 6 000 |
| 8 000 |
| 10 000 |
Wartości przepisano z tabeli CECHO dla tego wykonania. Tabela nie zastępuje instrukcji użytkowania ani oceny podwieszenia. Nie przekraczaj DOR z etykiety; uwzględnij stan zawiesia, geometrię i nierównomierne obciążenie.
Cięgno wężoweRdzeń i płaszcz PES
Współczynnik bezpieczeństwa7:1 — cięgno / 4:1 — stal
Maks. temperatura*Do +100°C
Osprzęt stalowyDobierany do zestawu
*Dopuszczalną temperaturę i warunki pracy ustala się dla kompletnego zestawu według instrukcji. Współczynniki bezpieczeństwa nie uprawniają do przekraczania DOR. W ofercie stosowany jest osprzęt w klasach 6, 8, 10 lub 12 — klasę i typ potwierdzamy dla zamówionej konfiguracji.
BUDOWA, DŁUGOŚĆ I ZAKOŃCZENIA
Rdzeń nośny, płaszcz ochronny i właściwy osprzęt.

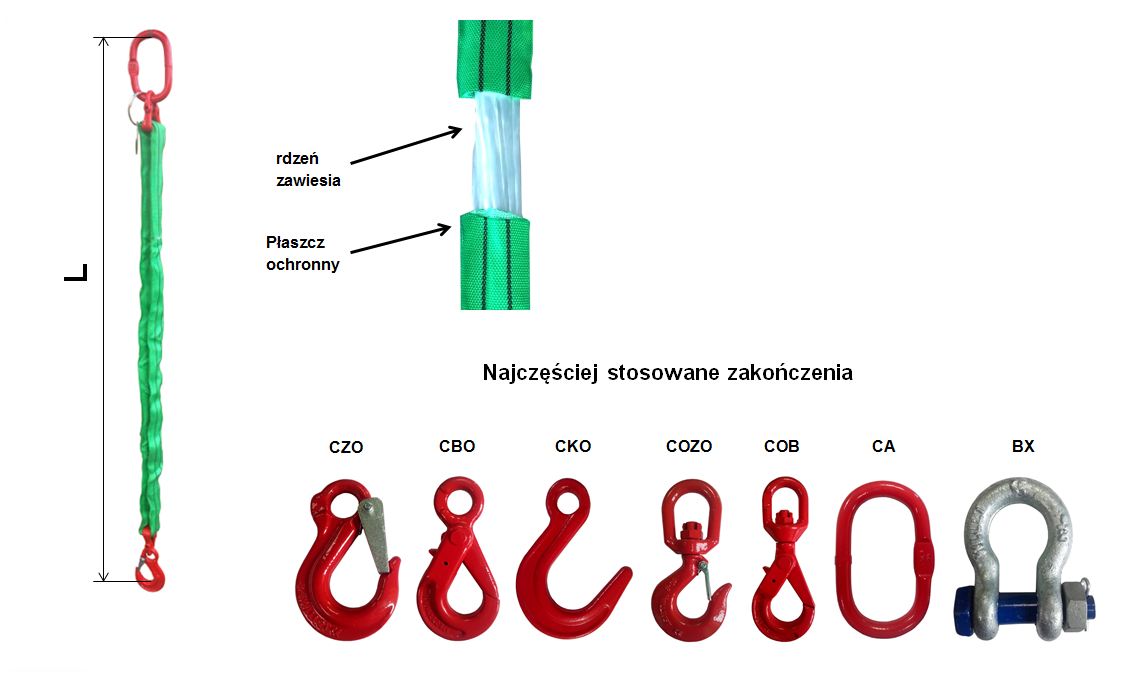

Długość roboczą L mierzymy między punktami nośnymi. Rdzeń z przędzy poliestrowej przenosi obciążenie; płaszcz osłania go podczas użytkowania. Rysunek przedstawia budowę cięgna i najczęściej stosowane zakończenia.
- CZO
- CBO
- CKO
- COZO
- COB
- CA
- BX
To dostępne rodzaje zakończeń, nie lista elementów montowanych jednocześnie. Typ, rozmiar i kompatybilność osprzętu potwierdzamy przy doborze.
Przekaż zdjęcie lub szkic do doboru →DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja.
Do zawiesia dołączamy dokumentację. Oznakowanie obejmuje DOR, znak CE, producenta, numer seryjny, długość roboczą i datę produkcji.
Deklaracja zgodnościInstrukcja użytkowaniaIdentyfikacja zawiesia
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi.
Zapewniamy kontrole zawiesi i wsparcie w ocenie ich stanu. Zakres prac oraz możliwość dalszej eksploatacji ustalamy po ocenie konkretnego zestawu.
Dariusz Skwarek+48 692 943 742dskwarek@cecho.pl
Termin oraz miejsce kontroli uzgadniamy indywidualnie.
NAJCZĘSTSZE PYTANIA
Przed doborem zawiesia
Czy można zamówić inną długość i zakończenia?
Tak. Długość roboczą L wykonujemy według zamówienia, a zakończenia dobieramy do punktów podnoszenia. Prześlij potrzebne wymiary i zdjęcia zaczepów.
Czy zdjęcie pokazuje cały dostępny zakres DOR?
Nie. Fotografie pokazują przykładowe wykonania. Pełny zakres źródłowej tabeli obejmuje 1 000–10 000 kg w układzie prostym, a parametry zamówionego zestawu potwierdza jego etykieta.
Jak przygotować zapytanie dla CECHO?
Podaj masę i geometrię ładunku, punkty zaczepienia, długość L, oczekiwane zakończenia, liczbę sztuk i warunki pracy. Zdjęcie lub szkic ułatwia potwierdzenie doboru.
ZAPYTANIE OFERTOWE
Dobierzmy zawiesie 1-cięgnowe do Twojego zadania.
Prześlij masę, długość roboczą L i szkic podwieszenia. Pomożemy dobrać komplet z właściwym osprzętem i dokumentacją.
