Zawiesie linowe 3-cięgnowe
KATALOG CECHO · DOBÓR DLA FIRM
Trzy cięgna z ocynkowanej liny stalowej połączone ogniwem zbiorczym. Dobieramy komplet do rozstawu punktów nośnych, środka ciężkości, kąta pracy i wymaganej długości.
3 cięgnaDługość L i wykonanie do zadania
Dobierzmy właściwy komplet.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.plPrześlij szkic, masę ładunku i potrzebny wymiar.
- Opis produktu
KONSTRUKCJA3 cięgnaTrzy punkty podwieszenia
MATERIAŁLina ocynkowanaOgniwo zbiorcze i trzy cięgna linowe
KĄT PRACY βDobór według kątaDo 45° i powyżej 45° do 60°
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Dobór zależy także od zakończeń, geometrii podwieszenia i warunków pracy.
ZAWIESIA LINOWE DLA PRZEMYSŁU
Zawiesie linowe 3-cięgnowe — komplet do podwieszenia w trzech punktach.
Trzy cięgna z ocynkowanej liny stalowej połączone ogniwem zbiorczym. Dobieramy komplet do rozstawu punktów nośnych, środka ciężkości, kąta pracy i wymaganej długości.
Trzy cięgna połączone ogniwem zbiorczym

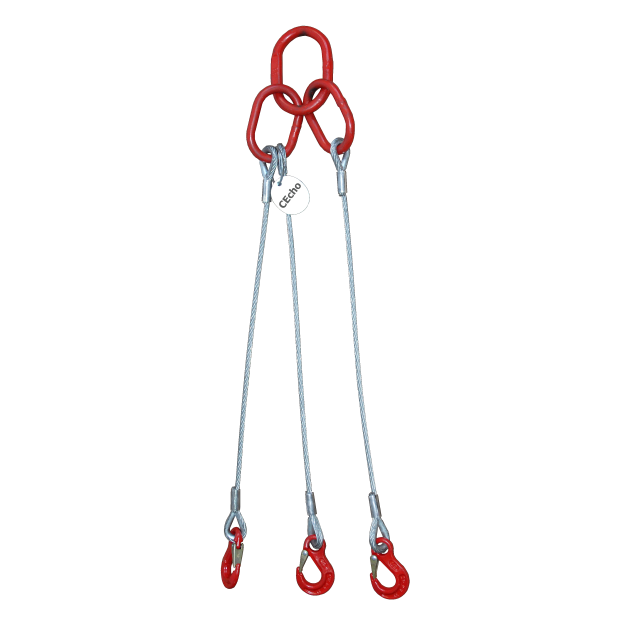

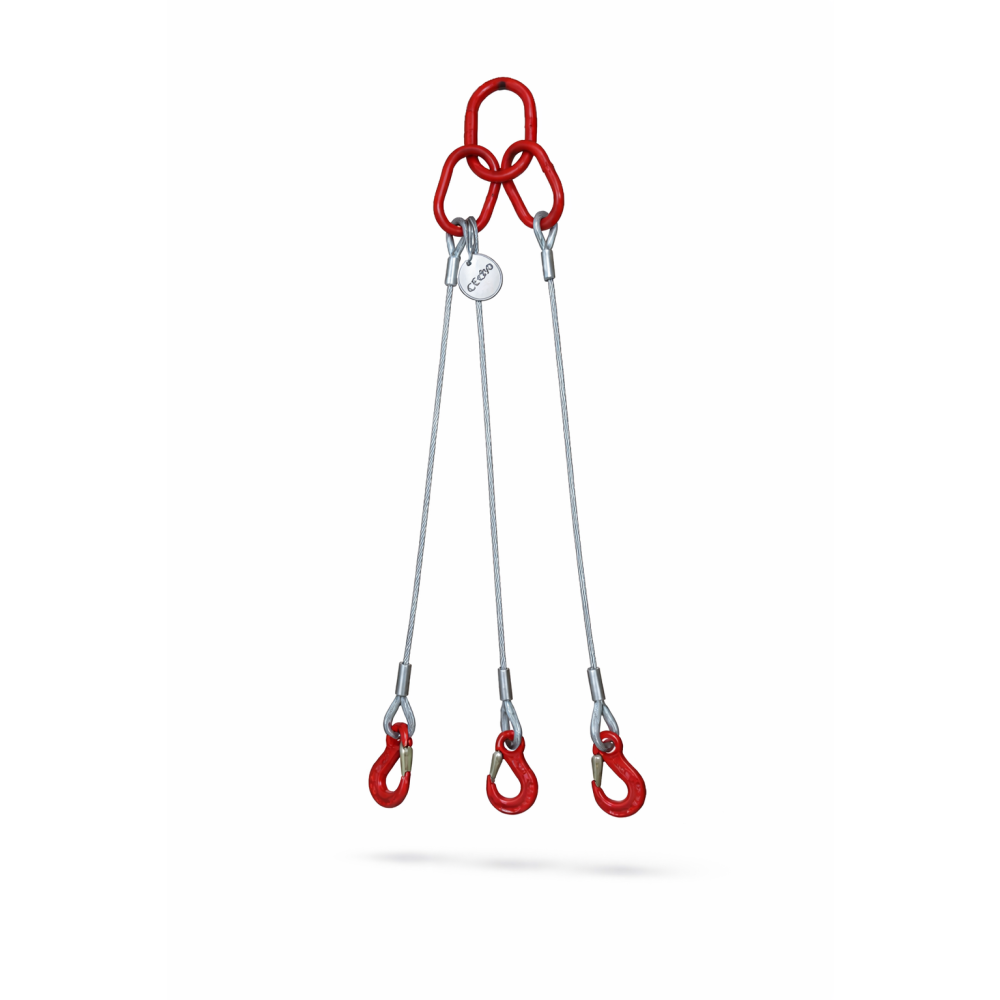

Wspólne ogniwo łączy zawiesie z hakiem urządzenia podnoszącego. Zakończenia dolne dobieramy do punktów nośnych ładunku; zdjęcie pokazuje przykładowy komplet z hakami.
Do elementów z trzema przewidzianymi zaczepami
Rozwiązanie może służyć do podnoszenia odpowiednio przygotowanych elementów okrągłych, konstrukcji i urządzeń. O przydatności decyduje rzeczywisty układ zaczepienia, a nie sam kształt ładunku.
Geometria i dokumentacja całego zestawu
W doborze uwzględniamy długość L i kąt β każdego cięgna. Potwierdzony udźwig dotyczy gotowego wykonania z dobranym osprzętem i dokumentacją, nie samej liny.
DOBÓR DO ŁADUNKU
Ustalmy wykonanie do Twojego zadania.
Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.
Długość i geometria
Wskaż długość roboczą L, rozstaw zaczepów i dostępną wysokość podnoszenia. Kąt β mierzymy między cięgnem a pionem.
Warunki i liczba kompletów
Opisz temperaturę, otoczenie i częstotliwość pracy. Podaj liczbę sztuk i termin. Przy wymianie dołącz oznakowanie obecnego zawiesia.
Trzy punkty zaczepienia nie gwarantują równego obciążenia cięgien.
Środek ciężkości, różne wysokości zaczepów oraz geometria mogą zmieniać obciążenia. Układu niesymetrycznego nie dobieraj przez podzielenie masy ładunku przez trzy.
PARAMETRY DO DOBORU
Tabela udźwigu — 3 cięgna
Wybierz średnicę liny i właściwy zakres kąta β. Wartości dotyczą całego zawiesia, nie pojedynczego cięgna. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  DOR całego zawiesia [kg] | |
|---|---|---|
| β: do 45° | β: powyżej 45° do 60° | |
| 6 | 750 | 540 |
| 8 | 1 500 | 1 050 |
| 10 | 2 250 | 1 600 |
| 11 | 2 700 | 1 950 |
| 12 | 3 300 | 2 300 |
| 13 | 3 850 | 2 700 |
| 14 | 4 350 | 3 150 |
| 16 | 5 650 | 4 200 |
| 18 | 7 200 | 5 200 |
| 20 | 9 000 | 6 500 |
| 22 | 11 000 | 7 800 |
| 24 | 13 500 | 9 400 |
| 26 | 15 000 | 11 000 |
| 28 | 18 000 | 12 500 |
| 30 | 20 000 | 14 500 |
| 32 | 23 500 | 16 500 |
| 36 | 29 000 | 21 000 |
| 40 | 36 000 | 26 000 |
| 44 | 44 000 | 31 500 |
| 48 | 52 000 | 37 000 |
| 52 | 62 000 | 44 000 |
| 56 | 71 000 | 50 000 |
| 60 | 81 000 | 58 000 |
β to kąt między cięgnem a pionem, zaznaczony na oryginalnym rysunku. Zakres powyżej 45° do 60° ma odrębną kolumnę DOR. Układy niesymetryczne wymagają indywidualnej oceny.
ORYGINALNA DOKUMENTACJA TECHNICZNA
Zakończenia trzech cięgien i długość L
Oryginalna plansza prezentuje zakończenia oraz sposób pomiaru długości roboczej. Rodzaj i wielkość elementów uzgadniamy z uwzględnieniem zaczepów ładunku oraz całego układu podnoszenia.
Pomiar do zamówieniaDługość robocza L
Wykonanie3 cięgna
Dokumenty kompletuDeklaracja zgodności i instrukcja
* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala zidentyfikować producenta, numer seryjny, DOR, wymiar roboczy i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
3 cięgna — pytania o dobór
Czy to zawiesie nadaje się do kręgów i elementów okrągłych?
Może być dobrane do takich ładunków, jeżeli mają odpowiednie punkty nośne i znany układ podwieszenia. Prześlij masę, rysunek i dane zaczepów — sam okrągły kształt nie wystarcza do doboru.
Jak odczytać kąt β z tabeli?
To kąt między cięgnem a pionem, zaznaczony na oryginalnym rysunku. Wybierz kolumnę do 45° albo powyżej 45° do 60°, zgodnie z geometrią planowanego podwieszenia.
Co przesłać do przygotowania oferty?
Masę i wymiary ładunku, szkic podwieszenia, dane zaczepów i potrzebną długość. Dodaj warunki pracy, liczbę sztuk oraz oczekiwany termin. Przy wymianie pomocne są zdjęcia oznakowania obecnego zawiesia.
Czy CECHO zapewnia dokumentację i przeglądy?
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Możesz też uzgodnić z Dariuszem Skwarkiem zakres, miejsce i termin kontroli zawiesi używanych w firmie.
DOBÓR I WYCENA DLA FIRM
Potrzebujesz wykonania 3 cięgna?
Prześlij szkic lub zadzwoń. Dobierzemy parametry i długość do sposobu pracy w Twojej firmie.
