Uchwyt trawersowy do wózka widłowego typ UW
UW · KATALOG DLA FIRM
Uchwyt trawersowy UW jest osprzętem do wózka widłowego, wyposażonym w obrotowy hak. Konstrukcja z otworami na widły umożliwia przygotowanie punktu podwieszenia ładunku. Dobieramy wykonanie do wymiarów wideł, parametrów urządzenia oraz warunków pracy.
Dobierz osprzęt do wózka i ładunku
Parametry, dokumentacja oraz bezpośredni kontakt z technikiem.
Zapytaj o UW+48 692 943 742dskwarek@cecho.pl- Opis produktu
OSPRZĘT DO WÓZKÓW WIDŁOWYCH · CECHO
Uchwyt trawersowy UW do wózka widłowego
Uchwyt trawersowy UW jest osprzętem do wózka widłowego, wyposażonym w obrotowy hak. Konstrukcja z otworami na widły umożliwia przygotowanie punktu podwieszenia ładunku. Dobieramy wykonanie do wymiarów wideł, parametrów urządzenia oraz warunków pracy.
Najważniejsze cechy
- Obrotowy hak do połączenia z odpowiednio dobranym osprzętem ładunku.

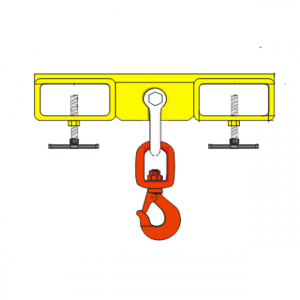

- Konstrukcja zakładana na widły, z elementami mocującymi widocznymi na ilustracji.
- Cztery wykonania o DOR 1000, 2000, 3000 i 5000 kg.
- Oznakowanie CE, deklaracja zgodności i świadectwo jakości 2.1.
PUNKT PODWIESZENIAObrotowy hakMocowanie na widłach
DOR WARIANTÓW1000–5000 kgParametry całego wykonania
OZNAKOWANIEZnak CEDOR i rozmiar
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
DOBÓR DLA FIRMWsparcie techniczneWidły, wózek i ładunek
SERWIS I PRZEGLĄDYKontakt z technikiemWsparcie w eksploatacji
DOBÓR DO KONKRETNEGO ZADANIA
Jak dobrać UW do wózka widłowego?
Do zadań, w których potrzebny jest punkt podwieszenia z obrotowym hakiem na osprzęcie współpracującym z widłami wózka. Przed wyborem UW należy potwierdzić zgodność montażu oraz dopuszczenie planowanego zastosowania przez dokumentację urządzenia i osprzętu.
Ładunek i połączenie
Określ masę, gabaryty i sposób podwieszenia ładunku. Podaj wymiary zakończenia zawiesia lub innego elementu, który ma współpracować z hakiem.
Warunki pracy
Dołącz dokumentację udźwigu wózka, planowane położenie ładunku i wysokość pracy. Wspólnie ustalimy dane potrzebne do doboru UW.
Dopasowanie UW do konkretnego wózka wymaga weryfikacji.
Nie zakładaj zgodności z każdym wózkiem tylko na podstawie nazwy produktu. Sprawdzenia wymagają wymiary wideł, sposób mocowania, dokumentacja urządzenia i dopuszczalne obciążenie zestawu w planowanym układzie pracy.
BUDOWA I WYMIARY
Ilustracja i rysunek wymiarowy
Zachowano oryginalny widok uchwytu i linie wymiarowe. Na dostępnym rysunku nie ma czytelnych liter przy poszczególnych liniach. Oznaczenia A–F w tabeli pozostają zgodne z kartą katalogową; przyporządkowanie wymiarów do montażu potwierdź z technikiem.
Otwórz oryginalny rysunekDANE POSZCZEGÓLNYCH WYKONAŃ

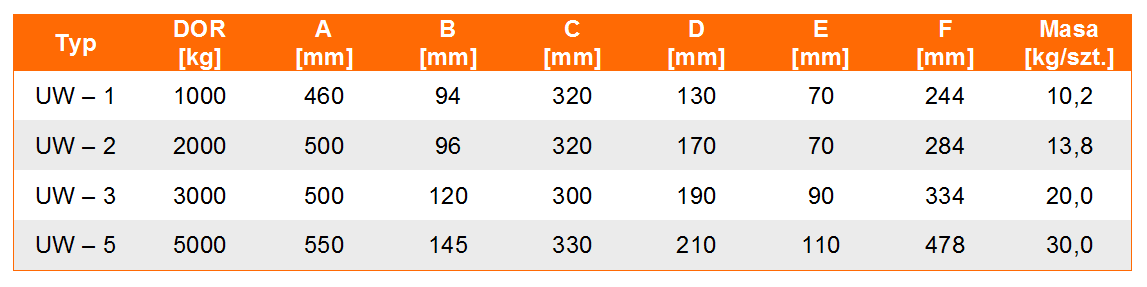

Tabela parametrów technicznych
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Typ | DOR [kg] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| UW – 1 | 1000 | 460 | 94 | 320 | 130 | 70 | 244 | 10,2 |
| UW – 2 | 2000 | 500 | 96 | 320 | 170 | 70 | 284 | 13,8 |
| UW – 3 | 3000 | 500 | 120 | 300 | 190 | 90 | 334 | 20,0 |
| UW – 5 | 5000 | 550 | 145 | 330 | 210 | 110 | 478 | 30,0 |
DOR — dopuszczalne obciążenie robocze. Wymiary podano w milimetrach, a DOR i masę w kilogramach. Dane każdego wiersza dotyczą wskazanego typu; nie łącz parametrów różnych wykonań.
DOKUMENTACJA
Oznakowanie i dokumenty
Oznakowanie UW obejmuje znak CE, dopuszczalne obciążenie robocze i rozmiar. Dokumentacja produktu obejmuje:
- deklarację zgodności,
- świadectwo jakości 2.1.
W zapytaniu podaj symbol wybranego wykonania. Przy konsultacji posiadanego egzemplarza dołącz zdjęcie jego oznakowania oraz dostępne dokumenty.
SERWIS I PRZEGLĄDY
Wsparcie podczas eksploatacji
Chcesz uzgodnić kontrolę osprzętu, skonsultować jego stan albo przygotować przegląd? Skontaktuj się z technikiem CECHO.
Prześlij zdjęcia, oznaczenia egzemplarza i opis warunków pracy. Ustalimy potrzebne informacje oraz możliwy zakres dalszych czynności.
PYTANIA PRZED OFERTĄ
Najczęstsze pytania o UW
Jakie wykonania uchwytu UW są dostępne w tabeli?
Tabela obejmuje UW – 1, UW – 2, UW – 3 i UW – 5, odpowiednio o DOR 1000, 2000, 3000 i 5000 kg. Każdy wariant ma osobne wymiary i masę.
Czy UW pasuje do każdego wózka widłowego?
Nie potwierdzamy zgodności bez danych urządzenia i wideł. Prześlij ich wymiary, model wózka i opis zadania, aby technik mógł sprawdzić właściwe wykonanie.
Co trzeba podać do doboru połączenia z hakiem?
Prześlij parametry i wymiary zakończenia współpracującego zawiesia albo osprzętu. Potrzebne są również masa ładunku i planowany układ podwieszenia.
KONSULTACJA I OFERTA DLA FIRM
Zapytaj o uchwyt UW do swojego wózka
Wyślij wymiary wideł, model urządzenia i opis ładunku. Technik CECHO pomoże zweryfikować dopasowanie oraz przygotować ofertę.
