Uchwyt do podnoszenia kręgów typ UCHŁ
UCHŁ · KATALOG DLA FIRM
Uchwyt UCHŁ jest przeznaczony do podnoszenia i transportu pionowego kręgów lin, drutu oraz zwojów blach. Ruchoma stopka jest charakterystycznym elementem jego konstrukcji. Wykonanie dobieramy do masy i geometrii kręgu, zakresu chwytania oraz warunków podwieszenia.
Dobór do Twojego zastosowania
Parametry, dokumentacja i bezpośredni kontakt z technikiem.
Zapytaj o UCHŁ+48 692 943 742dskwarek@cecho.pl- Opis produktu
KRĘGI LIN, DRUTU I ZWOJE BLACH · CECHO

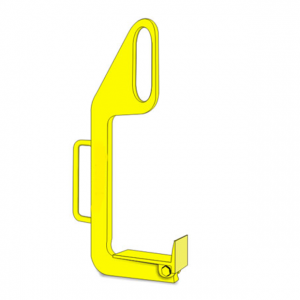

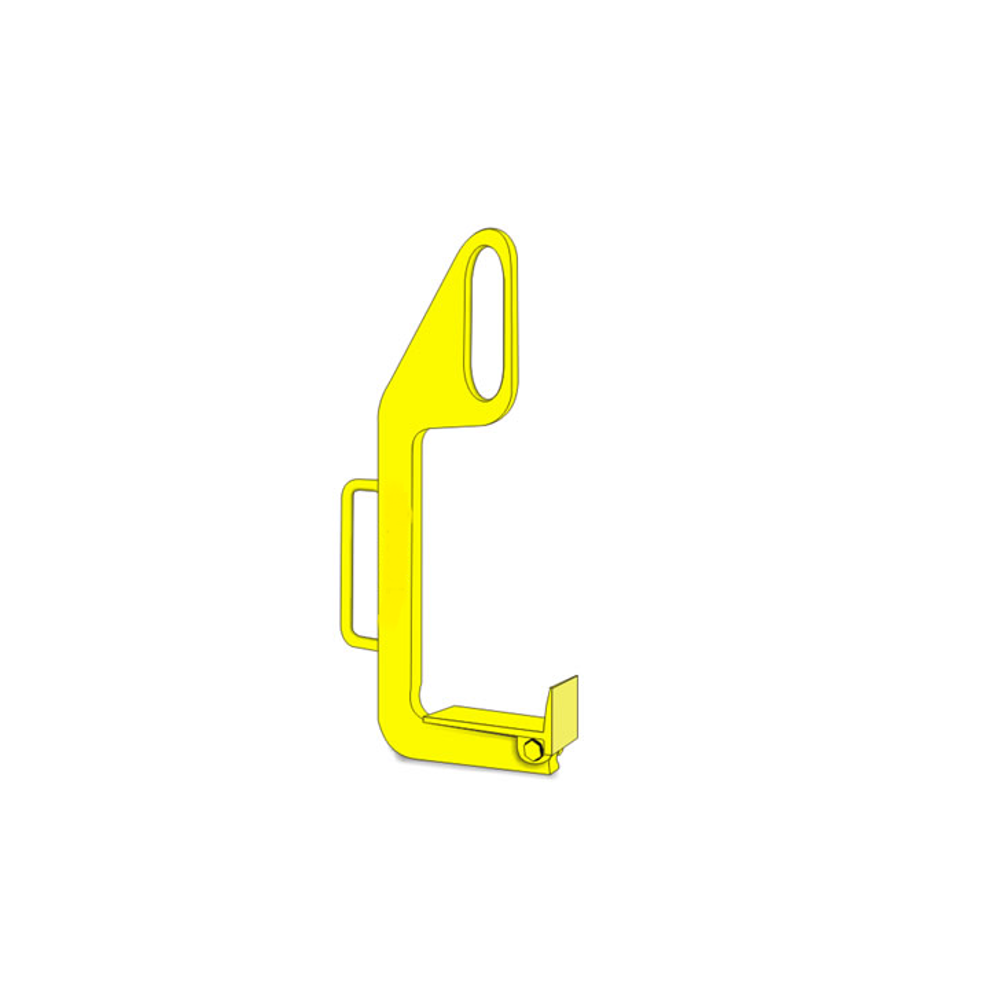

Uchwyt UCHŁ do kręgów z ruchomą stopką
Uchwyt UCHŁ jest przeznaczony do podnoszenia i transportu pionowego kręgów lin, drutu oraz zwojów blach. Ruchoma stopka jest charakterystycznym elementem jego konstrukcji. Wykonanie dobieramy do masy i geometrii kręgu, zakresu chwytania oraz warunków podwieszenia.
Najważniejsze cechy
- Przeznaczony do kręgów lin, drutu oraz zwojów blach.
- Konstrukcja wyposażona w ruchomą stopkę.
- Osiem wykonań o DOR od 500 do 3000 kg.
- Zakres A min–max i pozostałe wymiary w tabeli HTML.
BUDOWA UCHWYTURuchoma stopkaTransport pionowy kręgów
DOR500–3000 kgWedług wybranego wykonania
OZNAKOWANIEZnak CEDOR i rozmiar
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
DOBÓR DLA FIRMKonsultacja technicznaŁadunek, urządzenie, stanowisko
SERWIS I PRZEGLĄDYWsparcie w eksploatacjiSkontaktuj się z technikiem
DOBÓR DO KONKRETNEGO ZADANIA
Jak dobrać UCHŁ?
Przygotuj poniższe informacje. Na ich podstawie technik CECHO pomoże określić właściwe wykonanie i zakres oferty dla Twojej firmy.
Zakres chwytania
Porównaj geometrię ładunku z zakresem A min–max oraz wymiarami właściwego wiersza tabeli.
Podwieszenie i stanowisko
Podaj wymiary haka urządzenia podnoszącego i planowany przebieg operacji. Określ ograniczenia przestrzeni i wysokości.
Uchwyt do kręgów lin i blach nie jest automatycznie uchwytem do kręgów betonowych.
Przeznaczenie, sposób oparcia ładunku i zgodność wymiarów wymagają sprawdzenia przed doborem. Dopuszczone pozycje ruchomej stopki i sposób użytkowania wynikają z dokumentacji danego wykonania.
KONSTRUKCJA I WYMIARY

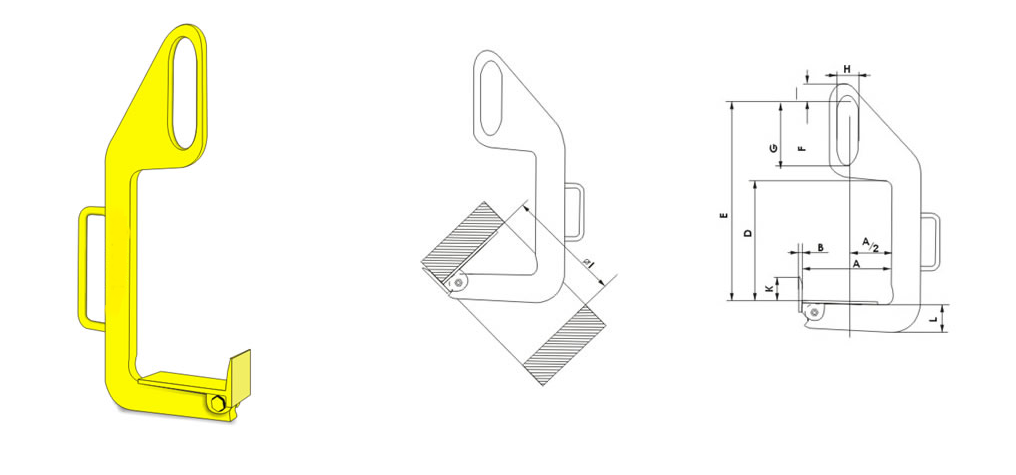

Ilustracja i rysunek techniczny
Oryginalna ilustracja przedstawia uchwyt, ruchomą stopkę oraz schemat wymiarowy. Nie zmieniono położenia, kształtu ani konstrukcji elementów.
Otwórz oryginalny rysunekPARAMETRY DO DOBORU
Tabela parametrów technicznych
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Typ | DOR [kg] | A min [mm] | A max [mm] | l [mm] | D [mm] | E [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| UCHŁ 0,5/120 | 500 | 50 | 120 | 220 | 330 | 470 | 110 | 60 | 6,5 |
| UCHŁ 0,5/200 | 500 | 100 | 200 | 300 | 330 | 470 | 110 | 60 | 10 |
| UCHŁ 1/200 | 1000 | 100 | 200 | 300 | 460 | 600 | 110 | 60 | 15 |
| UCHŁ 1/300 | 1000 | 200 | 300 | 400 | 460 | 600 | 110 | 60 | 20 |
| UCHŁ 2/200 | 2000 | 100 | 200 | 300 | 420 | 600 | 135 | 75 | 25 |
| UCHŁ 2/300 | 2000 | 200 | 300 | 400 | 420 | 600 | 135 | 75 | 30 |
| UCHŁ 3/200 | 3000 | 100 | 200 | 300 | 610 | 820 | 160 | 90 | 40 |
| UCHŁ 3/300 | 3000 | 200 | 300 | 400 | 610 | 820 | 160 | 90 | 49 |
DOR — dopuszczalne obciążenie robocze. DOR i masę podano w kilogramach, wymiary w milimetrach. Każdy wiersz dotyczy wskazanego typu; nie łącz parametrów różnych wykonań.
OZNAKOWANIE I DOKUMENTY
Dokumentacja produktu
Oznakowanie obejmuje znak CE, dopuszczalne obciążenie robocze i rozmiar. W dokumentacji produktu wskazano:
- deklarację zgodności,
- świadectwo jakości 2.1.
Przy konsultacji posiadanego egzemplarza prześlij zdjęcie oznakowania oraz dostępne dokumenty. Warunki użytkowania potwierdzaj w dokumentacji danego wykonania.
SERWIS I PRZEGLĄDY
Wsparcie w eksploatacji
Chcesz uzgodnić kontrolę, skonsultować stan produktu albo przygotować przegląd? Skontaktuj się z technikiem CECHO.
Prześlij zdjęcia, oznaczenia i opis warunków pracy. Uzgodnimy możliwy zakres dalszych czynności.
PYTANIA PRZED OFERTĄ
Najczęstsze pytania o UCHŁ
Co odróżnia UCHŁ od UCH?
W opisie UCHŁ wskazano ruchomą stopkę. Obie serie mają własne tabele; parametrów jednego typu nie należy przenosić na drugi.
Jakie dane przesłać do doboru uchwytu?
Rodzaj kręgu, jego masę, średnicę wewnętrzną i zewnętrzną, szerokość, zdjęcia oraz informacje o urządzeniu podnoszącym.
KONSULTACJA I OFERTA DLA FIRM
Zapytaj o dobór UCHŁ
Prześlij dane ładunku, zdjęcia stanowiska i wymagania. Technik CECHO pomoże doprecyzować wykonanie oraz przygotować ofertę.
