Ucho linowe z gwintem GLU
CECHO · PĘTLA TRANSPORTOWA · OCYNKOWANA LINA STALOWA

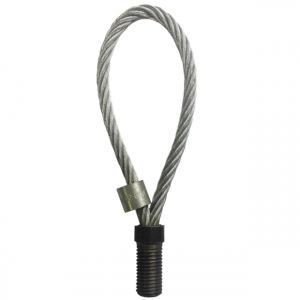

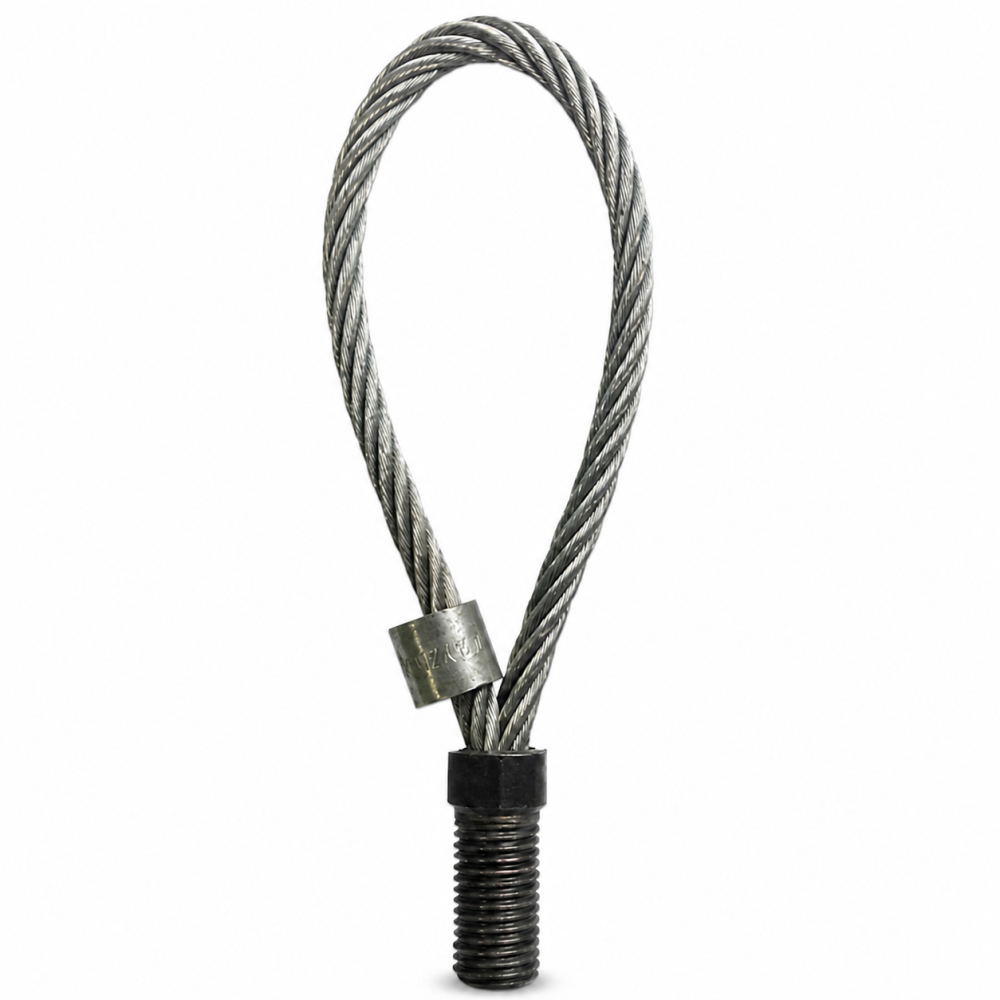

Linowy punkt zaczepowy z trzpieniem gwintowanym. Ocynkowana lina stalowa tworzy pętlę do połączenia z osprzętem, a gwint umożliwia zamocowanie w odpowiednim gnieździe.
0,33–4 tDOR · 7 rozmiarów M10–M307 wykonań w tabeli doboru
Potrzebujesz doboru ucha linowego GLU?
Podaj rozmiar gwintu, wymagany DOR i sposób podnoszenia. Sprawdzimy dopasowanie GLU do gniazda oraz osprzętu.
Zapytaj CECHO o GLU →Zadzwoń: +48 33 825 04 84- Opis produktu
Ucho linowe GLU — najważniejsze informacje
KONSTRUKCJAPętla z liny stalowejOcynkowana lina
GWINTM10–M307 rozmiarów w tabeli
UDŹWIG ROBOCZY0,33–4 tDobór według DOR
WSPARCIE CECHODobór mocowaniaKontakt z technikiem →
LINOWY PUNKT ZACZEPOWY Z GWINTEM
Pętla transportowa mocowana w gnieździe.
Ucho GLU, nazywane również linową pętlą transportową z gwintem, służy jako punkt mocujący i zaczepowy. Łączy pętlę z ocynkowanej liny stalowej z gwintowanym trzpieniem.
Dobór obejmuje rozmiar gwintu, DOR oraz wymiary pętli. M10–M30 to oznaczenia gwintów w ofercie CECHO; nie należy utożsamiać ich z podobnie wyglądającymi gwintami innych systemów.
W tabeli podano oddzielnie DOR w tonach i MBL w kN. MBL jest minimalną siłą zrywającą, a nie dopuszczalnym obciążeniem roboczym.
DANE KATALOGOWE CECHO

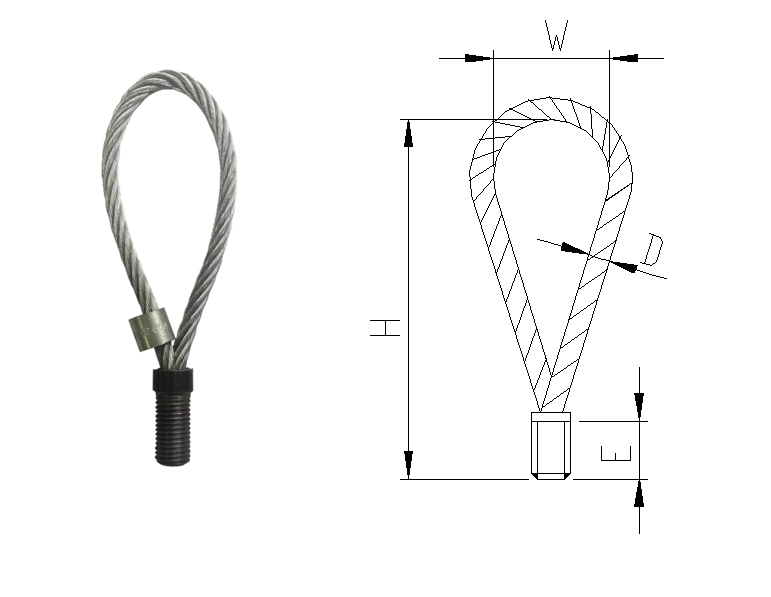

Rysunek wymiarowy i tabela GLU
Dane katalogowe CECHO dla M10–M30. Do doboru udźwigu używaj kolumny DOR; pozostałe kolumny pozwalają sprawdzić geometrię i masę elementu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

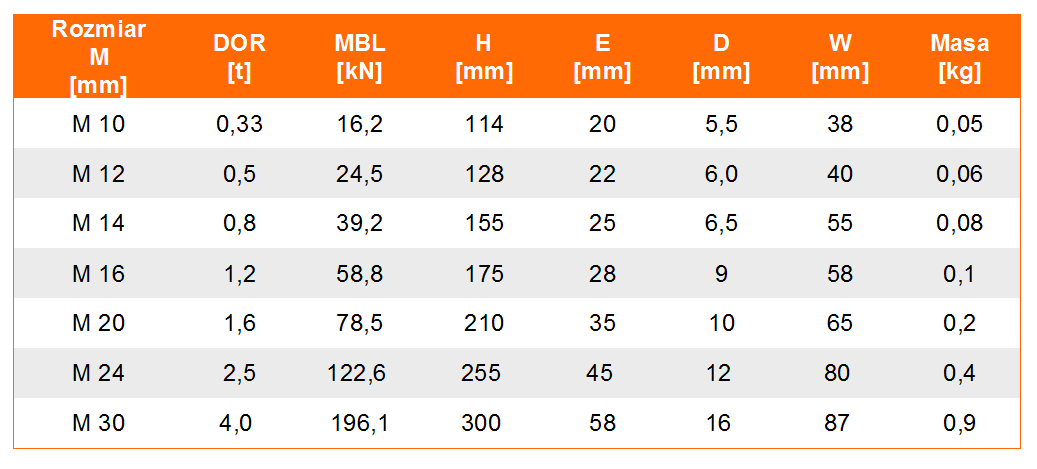

| Gwint M | DOR [t] | MBL [kN] | H [mm] | E [mm] | D [mm] | W [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| M 10 | 0,33 | 16,2 | 114 | 20 | 5,5 | 38 | 0,05 |
| M 12 | 0,5 | 24,5 | 128 | 22 | 6,0 | 40 | 0,06 |
| M 14 | 0,8 | 39,2 | 155 | 25 | 6,5 | 55 | 0,08 |
| M 16 | 1,2 | 58,8 | 175 | 28 | 9 | 58 | 0,1 |
| M 20 | 1,6 | 78,5 | 210 | 35 | 10 | 65 | 0,2 |
| M 24 | 2,5 | 122,6 | 255 | 45 | 12 | 80 | 0,4 |
| M 30 | 4 | 196,1 | 300 | 58 | 16 | 87 | 0,9 |
DOR w t, MBL (minimalna siła zrywająca) w kN, wymiary w mm, masa w kg/szt. MBL nie jest udźwigiem roboczym i nie zastępuje DOR. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Sprawdź gwint, pętlę i obciążenie.
Przed zamówieniem określ mocowanie i osprzęt, z którym będzie współpracować ucho.
Wymiary pętli
Sprawdź H, E, D i W na rysunku. Element łączący z zawiesiem musi pasować do pętli i nie powodować uszkadzania ani załamywania liny.
Warunki podnoszenia
Uwzględnij masę, liczbę punktów i kierunek działania siły. Zgodność nominalnego DOR nie zastępuje sprawdzenia kompletnego mocowania i sposobu użycia.
DOKUMENTACJA I MONTAŻ
Kontrola liny i mocowania.
Przed użyciem skontroluj linę, połączenie z trzpieniem i gwint. Uszkodzone druty, załamania, trwałe odkształcenia lub uszkodzenie gwintu wymagają wycofania elementu do oceny. Stosuj warunki użytkowania właściwe dla konkretnego wykonania.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie GLU, zdjęcia liny i trzpienia oraz dane gniazda. CECHO pomoże dobrać właściwy rozmiar i zakres kontroli.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Co oznacza GLU?
To oznaczenie ucha linowego z gwintem w ofercie CECHO, nazywanego również linową pętlą transportową.
Czy MBL można przyjąć jako udźwig?
Nie. MBL określa minimalną siłę zrywającą w kN. Do doboru roboczego stosuje się DOR podany w tonach.
Czy gwint M można zamienić na Rd?
Nie należy traktować różnych oznaczeń gwintu jako zamiennych. Trzpień i gniazdo muszą mieć zgodny typ, średnicę i skok.
Czy wszystkie elementy GLU są ocynkowane?
Karta potwierdza ocynkowanie liny stalowej. Wymagania dotyczące pozostałych elementów i odporności na środowisko podaj przy doborze.
Jakie informacje przesłać do wyceny?
Podaj gwint, wymagany DOR, wymiary gniazda, masę ładunku i kierunki obciążeń.
DOBÓR I KONTAKT Z CECHO
Dobierz ucho linowe GLU z CECHO.
Prześlij dane mocowania oraz sposób podnoszenia. Dobierzemy rozmiar ucha GLU.
Wyślij zapytanie o GLU →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
