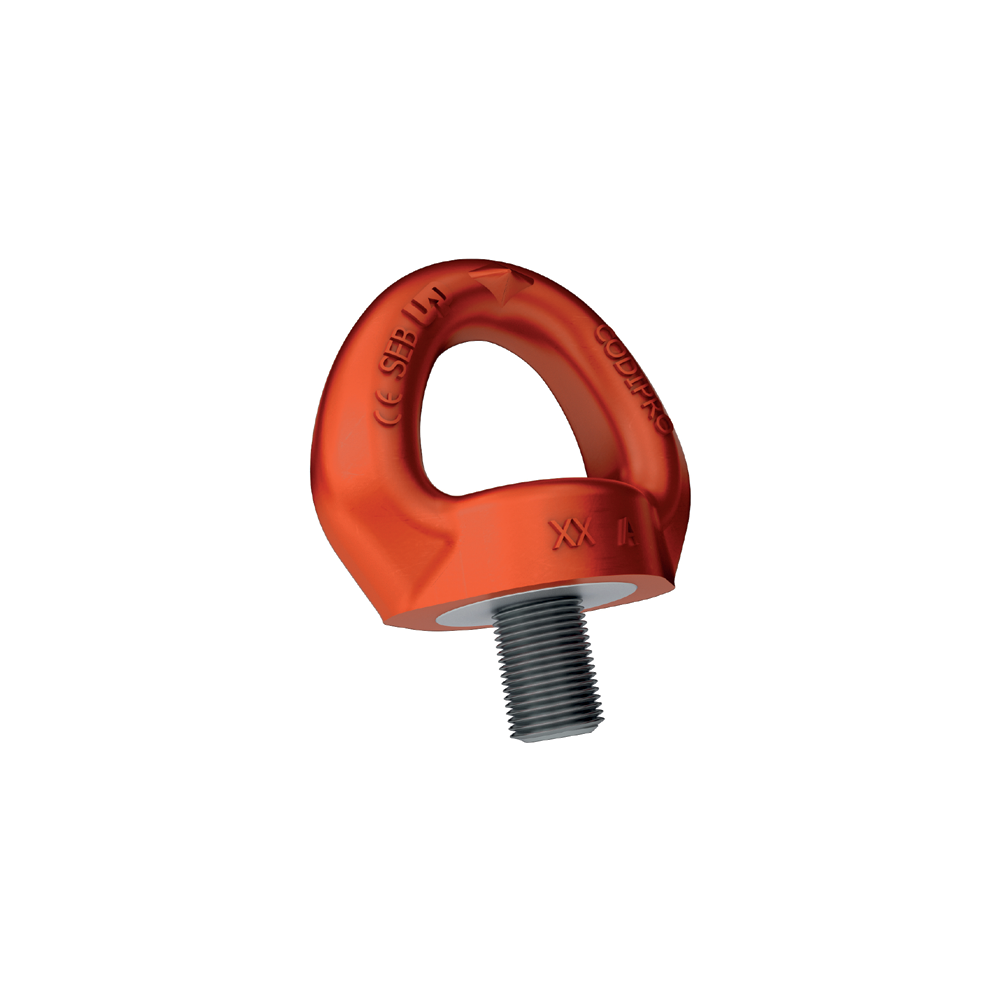

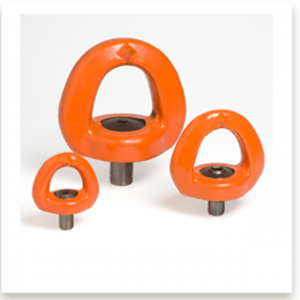

Śruba z uchem SEB
Producent: CODIPRODystrybucja i dobór: CECHO
CODIPRO GRADUP · OBROTOWA ŚRUBA Z UCHEM
Śruba z obrotowym uchem, które ustawia się w kierunku działania zawiesia. Seria SEB UP jest przeznaczona także do podnoszenia z obrotem ładunku.
0,4–16 tDOR zależny od wykonania i współczynnika bezpieczeństwa19 wykonań w tabeli producenta
Potrzebujesz doboru śruby z uchem SEB?
Podaj masę ładunku, liczbę punktów, kierunki obciążenia i parametry gwintu. Dobierzemy wykonanie SEB do konstrukcji.
Zapytaj CECHO o SEB →Zadzwoń: +48 33 825 04 84- Opis produktu
Śruba z uchem CODIPRO SEB — najważniejsze informacje
KONSTRUKCJAObrót 360°Samoczynne ustawianie ucha
PODNOSZENIEObrót pod obciążeniemWedług instrukcji CODIPRO
DOBÓR DORWspółczynnik 4:1 / 5:1Oddzielne kolumny tabel
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →
SAMOCZYNNE USTAWIENIE W KIERUNKU SIŁY
Obrotowe ucho do zmiennego kierunku podnoszenia.
CODIPRO SEB UP ma pojedynczy przegub obrotowy i system ustawiający ucho w kierunku zawiesia. Pozwala wykonywać podnoszenie proste, pod kątem, przechylanie oraz obrót ładunku w konfiguracjach dopuszczonych przez producenta.
Seria GRADUP umożliwia pracę haka równolegle do powierzchni oparcia punktu przy obciążeniu 90°. Pełny zakres obrotu wynosi 360°; nie jest to podwójnie uchylny punkt typu DSR lub DSS.
Aktualna karta obejmuje gwinty metryczne M8–M48 i wykonania UNC. Producent podaje zakres temperatur −20°C do +200°C oraz wykonanie zgodne z EN 1677-1. Każdy punkt ma indywidualne oznaczenie identyfikacyjne.
DANE TECHNICZNE CODIPRO

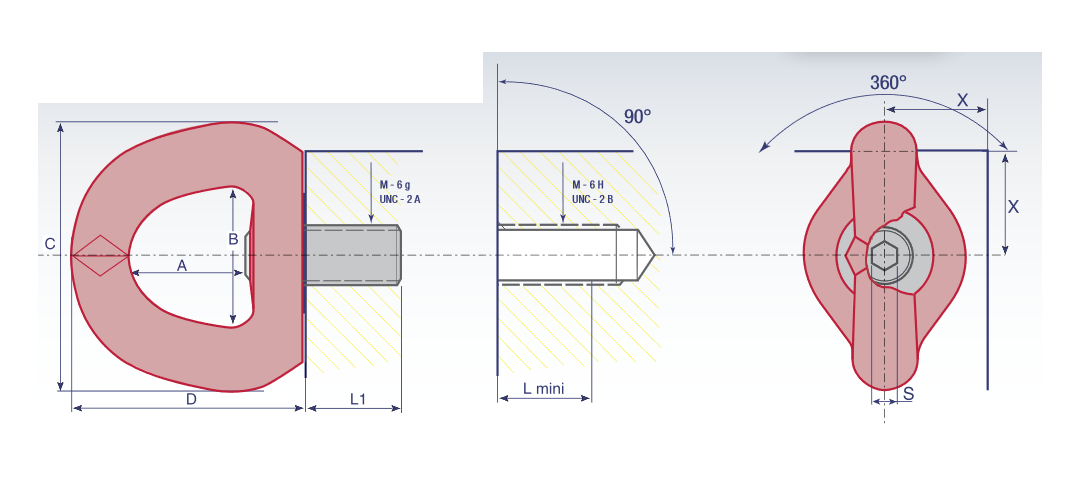

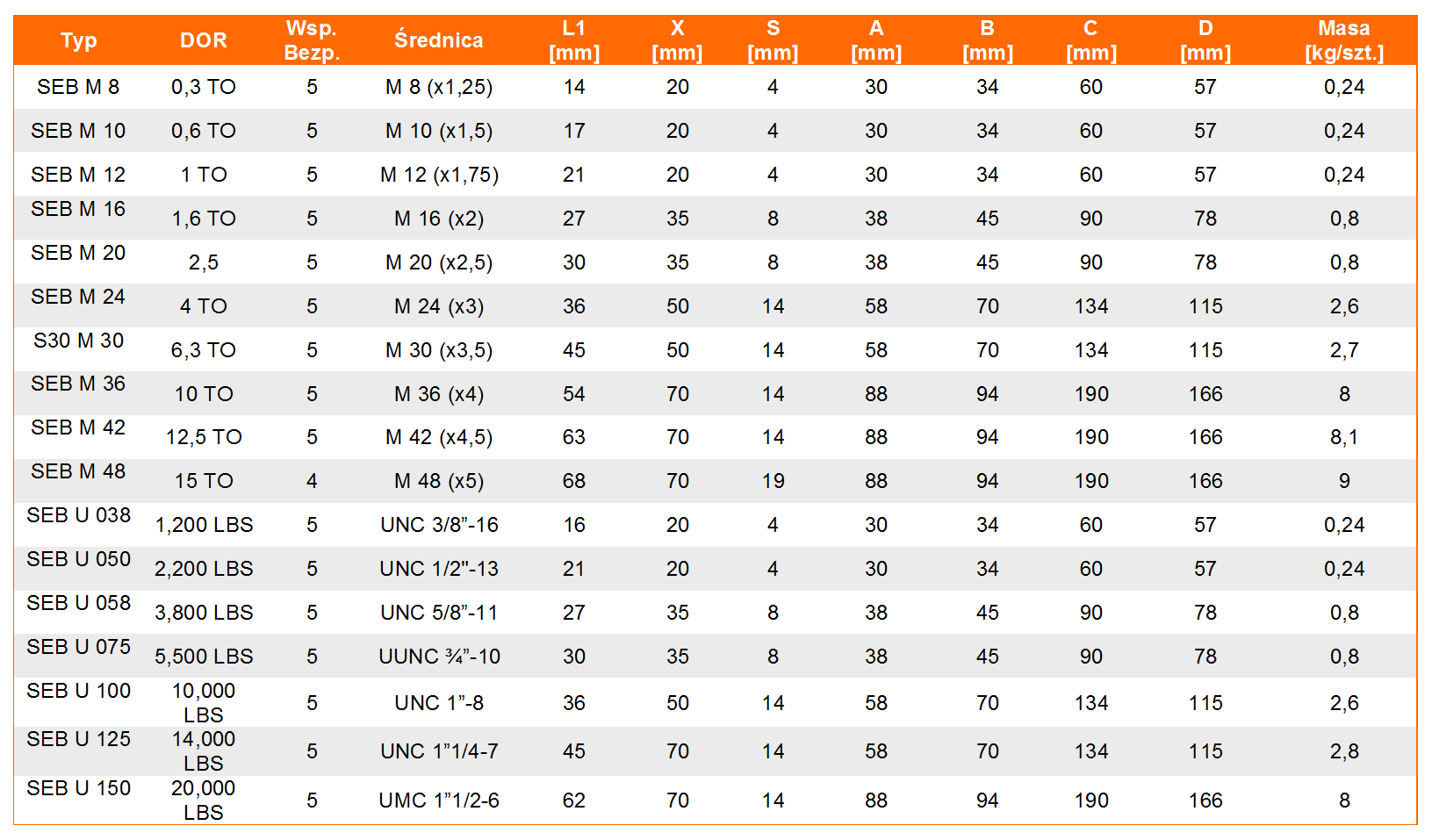

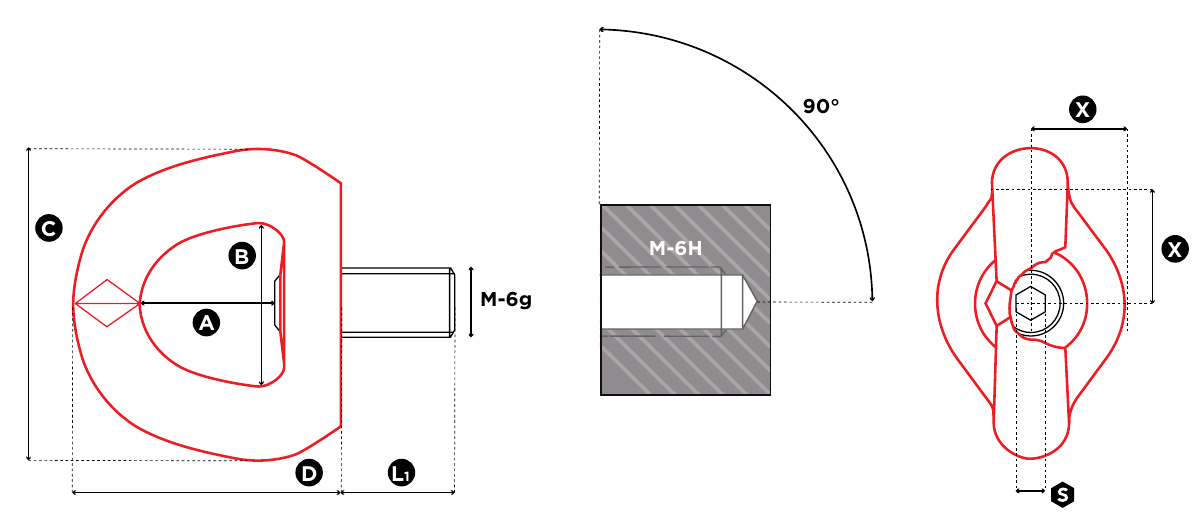

Rysunek wymiarowy i tabela SEB
Dane aktualnej serii SEB UP. Kolumny 5:1 i 4:1 oznaczają różne współczynniki bezpieczeństwa; stosuj wartość właściwą dla oznakowania wyrobu i przyjętych warunków doboru.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint | DOR 5:1 [t] | DOR 4:1 [t] | L1 [mm] | Moment [Nm] | X [mm] | S [mm] | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SEB M 8 UP | M 8 × 1,25 | 0,4 | 0,5 | 14 | 6 | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 |
| SEB M 10 UP | M 10 × 1,5 | 0,5 | 0,7 | 17 | 10 | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 |
| SEB M 12 UP | M 12 × 1,75 | 0,8 | 0,9 | 21 | 15 | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 |
| SEB M 16 UP | M 16 × 2 | 1,4 | 1,8 | 27 | 50 | 35 | 8 | 38 | 45 | 88 | 80 | 0,8 |
| SEB M 20 UP | M 20 × 2,5 | 2 | 2,7 | 30 | 100 | 35 | 8 | 38 | 45 | 88 | 80 | 0,8 |
| SEB M 24 3t8 UP | M 24 × 3 | 3,2 | 3,8 | 36 | 160 | 35 | 14 | 38 | 45 | 88 | 80 | 0,8 |
| SEB M 24 4t2 UP | M 24 × 3 | 3,4 | 4,2 | 36 | 160 | 50 | 14 | 58 | 70 | 115 | 106 | 2,6 |
| SEB M 30 UP | M 30 × 3,5 | 5,5 | 6,3 | 45 | 250 | 50 | 14 | 58 | 70 | 115 | 106 | 2,7 |
| SEB M 36 UP | M 36 × 4 | 9 | 11 | 54 | 320 | 70 | 14 | 83 | 94 | 168 | 155 | 7,0 |
| SEB M 42 UP | M 42 × 4,5 | 12 | 15 | 63 | 400 | 70 | 14 | 83 | 94 | 168 | 155 | 7,0 |
| SEB M 48 UP | M 48 × 5 | 15 | 16 | 70 | 600 | 70 | 19 | 80 | 94 | 168 | 155 | 7,0 |
DOR w tonach, masa własna w kg/szt. Moment dokręcania dla gwintów metrycznych w Nm. Współczynnik 4:1 lub 5:1 nie jest kątem obciążenia. DOR całego układu wymaga sprawdzenia konfiguracji, liczby punktów i kierunku sił. Źródło: karta producenta CODIPRO SEB ↗.
WYKONANIA CALOWE
SEB UP z gwintem UNC
Powiększ rysunek ↗PARAMETRY WERSJI UNCNa telefonie przesuń tabelę w bok →
| Typ | Gwint | DOR 5:1 [t] | DOR 4:1 [t] | L1 [mm] | Moment [ft·lb] | X [mm] | S [mm] | A [mm] | B [mm] | C [mm] | D [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SEB U 038 UP | UNC 3/8″–16 | 0,5443 | 0,6803 | 17 | 8 | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 |
| SEB U 050 UP | UNC 1/2″–13 | 0,8164 | 0,8845 | 21 | 12 | 20 | 6 | 30 | 34 | 60 | 57 | 0,24 |
| SEB U 058 UP | UNC 5/8″–11 | 1,4514 | 1,8143 | 27 | 40 | 35 | 8 | 38 | 45 | 88 | 80 | 0,8 |
| SEB U 075 UP | UNC 3/4″–10 | 2,1545 | 2,6761 | 30 | 80 | 35 | 8 | 38 | 45 | 88 | 80 | 0,8 |
| SEB U 100 UP | UNC 1″–8 | 3,4019 | 4,2184 | 36 | 125 | 50 | 14 | 58 | 70 | 115 | 106 | 2,6 |
| SEB U 125 UP | UNC 1¼″–7 | 5,5338 | 6,2595 | 45 | 200 | 70 | 14 | 58 | 70 | 115 | 106 | 2,8 |
| SEB U 150 UP | UNC 1½″–6 | 9,0718 | 11,3398 | 62 | 240 | 70 | 14 | 83 | 94 | 168 | 155 | 7 |
| SEB U 200 UP | UNC 2″–4,5 | 14,9685 | 15,9664 | 70 | 450 | 70 | 19 | 83 | 94 | 168 | 155 | 7,3 |
DOR przeliczono według 1 lb = 0,45359237 kg i zaokrąglono w dół do 0,0001 t. Moment dla UNC pozostaje w jednostce źródłowej ft·lb. Gwinty metryczne i UNC nie są zamienne. Pełne wartości źródłowe zawiera karta CODIPRO.
DOBÓR Z DYSTRYBUTOREM
Dobierz punkt do konstrukcji i całego układu.
O nośności decyduje również połączenie gwintowe, materiał podłoża i rozkład obciążenia między punktami.
Gwint i miejsce montażu
Sprawdź rodzaj i skok gwintu, długość L1, materiał konstrukcji oraz wymaganą głębokość wkręcenia według instrukcji. Wymiary X określają przestrzeń potrzebną do pracy punktu.
Montaż i swoboda ruchu
Dokręć punkt momentem podanym dla jego wykonania, z pełnym oparciem podstawy. Zapewnij swobodny obrót ucha i prawidłowe osadzenie haka. Przed użyciem sprawdź oznaczenia, gwint i stan elementów.
DOKUMENTACJA PRODUCENTA
Instrukcja i konfiguracje podnoszenia.
Przed montażem korzystaj z aktualnej instrukcji CODIPRO oraz tabel obciążeń zależnych od konfiguracji. Ustal właściwy współczynnik bezpieczeństwa, kierunek siły i moment dokręcania dla konkretnego punktu.
Obciążenia w różnych konfiguracjach ↗Instrukcja i dokumentacja producenta ↗Karta techniczna SEB ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przy doborze lub kontroli punktu prześlij jego pełne oznaczenie, numer identyfikacyjny, zdjęcia oraz dane konstrukcji. Nie stosuj niezatwierdzonych zamienników elementów punktu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje śrubę z uchem SEB?
Producentem jest CODIPRO. CECHO pomaga dobrać punkt, jego gwint i konfigurację podnoszenia oraz przygotować ofertę.
Czy SEB może obracać się pod obciążeniem?
Tak, aktualna seria SEB UP jest przeznaczona do operacji obejmujących obrót ładunku. Wymaga prawidłowego montażu, swobody ruchu i konfiguracji zgodnej z instrukcją CODIPRO.
Co oznaczają kolumny DOR 5:1 i DOR 4:1?
To dopuszczalne obciążenia dla dwóch współczynników bezpieczeństwa. Wartości nie są zamienne z własnej decyzji użytkownika; dobór musi odpowiadać oznakowaniu i wymaganiom danej aplikacji.
Czy M24 3t8 UP i M24 4t2 UP są takie same?
Nie. Obie wersje mają gwint M24 × 3, lecz różnią się DOR, gabarytami ucha i masą. Należy dobierać pełne wykonanie, a nie sam rozmiar gwintu.
Jakie informacje przesłać do wyceny?
Podaj gwint i długość, masę i środek ciężkości ładunku, liczbę punktów, kąty obciążenia, materiał podłoża i liczbę sztuk.
