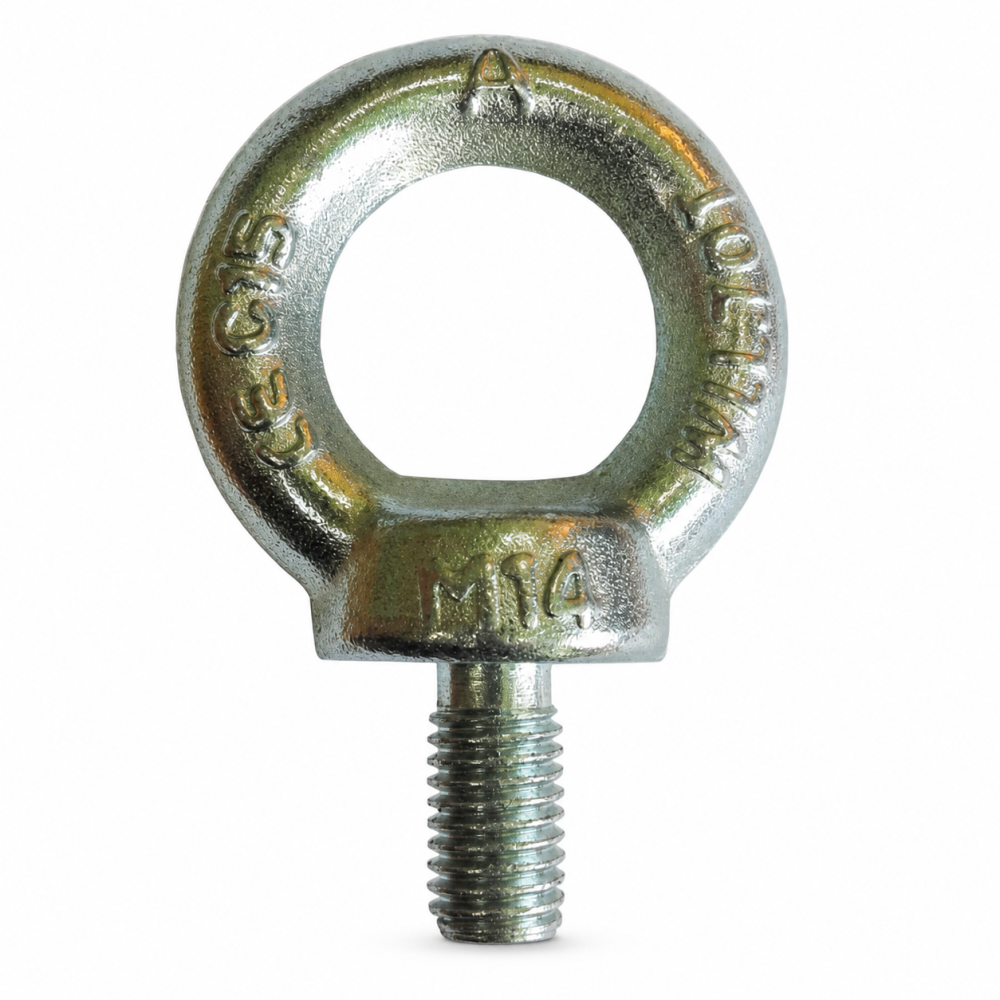

Śruba z uchem DIN 580
CECHO · STAŁY PUNKT ZACZEPOWY · STAL OCYNKOWANA
Stalowa śruba z uchem do przykręcania do maszyn, części i konstrukcji. Ocynkowana powierzchnia, gwint metryczny oraz stałe ucho tworzą punkt zaczepowy wymagający prawidłowego ustawienia do kierunku siły.
0,07–21 tDOR osiowy · zakres tabeli M6–M7228 wykonań w tabeli doboru
Potrzebujesz doboru śruby z uchem DIN 580?
Podaj rozmiar i skok gwintu, masę elementu oraz kierunek podnoszenia. Dobierzemy właściwą śrubę i sposób mocowania.
Zapytaj CECHO o DIN 580 →Zadzwoń: +48 33 825 04 84- Opis produktu
Śruba z uchem DIN 580 — najważniejsze informacje
WYKONANIEStal ocynkowanaStałe ucho z gwintem zewnętrznym
ZAKRES TABELIM6–M72Także wybrane gwinty drobnozwojne
DOR OSIOWY0,07–21 tNośność zależy od gwintu i kierunku
WSPARCIE CECHODobór mocowaniaKontakt z technikiem →
ŚRUBA Z UCHEM DO MASZYN I KONSTRUKCJI
Stały punkt zaczepowy z gwintem metrycznym.
Śruba DIN 580 umożliwia podwieszenie elementu przez ucho wkręcone w przygotowany otwór gwintowany. Stosuje się ją przy przemieszczaniu maszyn, ich części i elementów konstrukcyjnych.
Ta karta dotyczy stali węglowej ocynkowanej. Zawiera katalogowe wymiary i nośności oferowanych wykonań; nie należy przenosić ich automatycznie na śruby z innych materiałów.
W tabeli podano DOR przy obciążeniu osiowym. Obciążenie ukośne wymaga osobnego sprawdzenia dopuszczalnej nośności. Stałego ucha nie wolno obciążać poprzecznie do jego płaszczyzny ani używać jako punktu obrotowego.
DANE KATALOGOWE CECHO

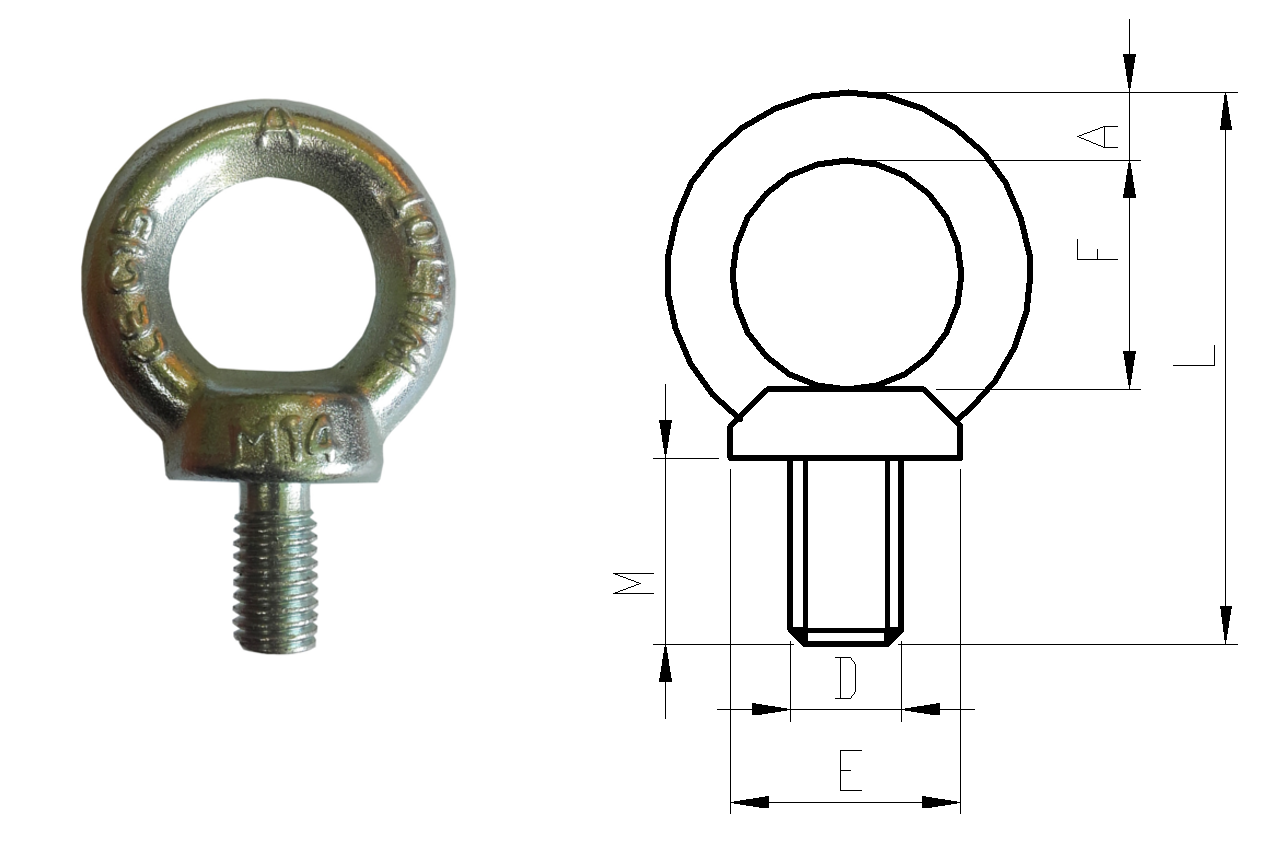

Rysunek wymiarowy i tabela DIN 580
Dobierz pełne oznaczenie gwintu, uwzględniając skok w wykonaniach drobnozwojnych. DOR w tej tabeli dotyczy obciążenia osiowego pojedynczej śruby.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Gwint D | DOR osiowy [t] | A [mm] | F [mm] | L [mm] | E [mm] | M [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|
| M 6* | 0,07 | 8 | 20 | 49 | 20 | 13 | 0,06 |
| M 8 | 0,14 | 8 | 20 | 49 | 20 | 13 | 0,06 |
| M 10 | 0,23 | 10 | 25 | 62 | 25 | 17 | 0,11 |
| M 12 | 0,34 | 12 | 30 | 73,5 | 30 | 20,5 | 0,18 |
| M 14* | 0,49 | 14 | 35 | 89 | 35 | 27 | 0,35 |
| M 16 | 0,7 | 14 | 35 | 89 | 35 | 27 | 0,35 |
| M 18* | 0,9 | 16 | 40 | 101 | 40 | 30 | 0,45 |
| M 20 | 1,2 | 16 | 40 | 101 | 40 | 30 | 0,45 |
| M 22* | 1,5 | 20 | 50 | 126 | 50 | 36 | 0,74 |
| M 24 | 1,8 | 20 | 50 | 126 | 50 | 36 | 0,74 |
| M 27 | 2,2 | 24 | 60 | 154 | 65 | 45 | 1,66 |
| M 30 | 3,2 | 24 | 60 | 154 | 65 | 45 | 1,66 |
| M 33* | 3,8 | 24 | 60 | 154 | 65 | 45 | 2,65 |
| M 36 | 4,6 | 28 | 70 | 182 | 75 | 54 | 2,65 |
| M 39* | 5,4 | 32 | 80 | 210 | 85 | 63 | 4,0 |
| M 42 | 6,3 | 32 | 80 | 210 | 85 | 63 | 4,0 |
| M 45* | 8 | 38 | 90 | 236 | 100 | 68 | 6,4 |
| M 48 | 8,6 | 38 | 90 | 236 | 100 | 68 | 6,4 |
| M 56 | 11,5 | 42 | 100 | 265 | 110 | 78 | 8,8 |
| M 64 | 16 | 48 | 110 | 298 | 120 | 90 | 12,4 |
| M 72 | 21 | 59 | 130 | 336 | 148 | 105 | 22,5 |
| M 20 x 2 | 1,2 | 16 | 40 | 101 | 40 | 30 | 0,45 |
| M 24 x 2 | 1,8 | 20 | 50 | 126 | 50 | 36 | 0,74 |
| M 30 x 2 | 3,2 | 24 | 60 | 154 | 65 | 45 | 1,66 |
| M 33 x 2 | 3,8 | 24 | 60 | 154 | 65 | 45 | 2,65 |
| M 36 x 3 | 4,6 | 28 | 70 | 182 | 75 | 54 | 2,65 |
| M 42 x 3 | 6,3 | 32 | 80 | 210 | 85 | 63 | 4,0 |
| M 48 x 3 | 8,6 | 38 | 90 | 236 | 100 | 68 | 6,4 |
DOR w t, wymiary w mm, masa w kg/szt. Gwiazdkę przy wybranych rozmiarach zachowano z tabeli katalogowej CECHO. Dane tej karty dotyczą stali ocynkowanej. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dopasuj gwint i warunki podnoszenia.
Sprawdź punkt zaczepowy oraz konstrukcję, do której zostanie wkręcony.
Pełne oparcie
Wkręć śrubę do pełnego przylegania podstawy. Sprawdź głębokość otworu, wytrzymałość materiału i stan powierzchni nośnej.
Kierunek siły
Ucho musi pracować w dopuszczonym kierunku, a element zawiesia mieć swobodę ruchu. Do zmiennego kierunku siły dobierz odpowiedni punkt obrotowy.
DOKUMENTACJA I MONTAŻ
Kontrola przed podnoszeniem.
Przed użyciem sprawdź czytelność DOR i rozmiaru, stan gwintu oraz ucha. Wycofaj element z pęknięciami, odkształceniem lub uszkodzonym gwintem. Warunki pracy i montażu dobierz do konkretnego wykonania.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie śruby, zdjęcia mocowania oraz schemat podnoszenia. CECHO pomoże dobrać rozmiar i ocenić, czy potrzebny jest stały czy obrotowy punkt zaczepowy.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Czy DIN 580 jest punktem obrotowym?
Nie. Ucho jest stałe. Nie służy do obracania podwieszonego ładunku ani samoczynnego ustawiania pod obciążeniem.
Czy tabela dotyczy również stali nierdzewnej?
Nie. Przedstawione dane dotyczą stalowych śrub ocynkowanych z oferty CECHO. Inne materiały wymagają osobnego doboru.
Co oznacza M24 × 2?
Gwint o średnicy nominalnej 24 mm i skoku 2 mm. Powinien współpracować z otworem o identycznym oznaczeniu.
Czy 21 t można przyjąć dla każdej śruby?
Nie. To maksymalny DOR osiowy w tej tabeli, przypisany do M72. Każdy wariant ma własną nośność.
Jakie informacje przesłać do wyceny?
Podaj pełny gwint ze skokiem, masę elementu, liczbę punktów oraz kierunki obciążeń.
DOBÓR I KONTAKT Z CECHO
Dobierz śrubę z uchem DIN 580 z CECHO.
Prześlij oznaczenie gwintu i sposób podnoszenia. Dobierzemy śrubę DIN 580 do Twojego zastosowania.
