Strona główna » Produkty » Punkty mocujące » Do przykręcania » Punkt szybkomocujący pewag PLZW-R Rapid

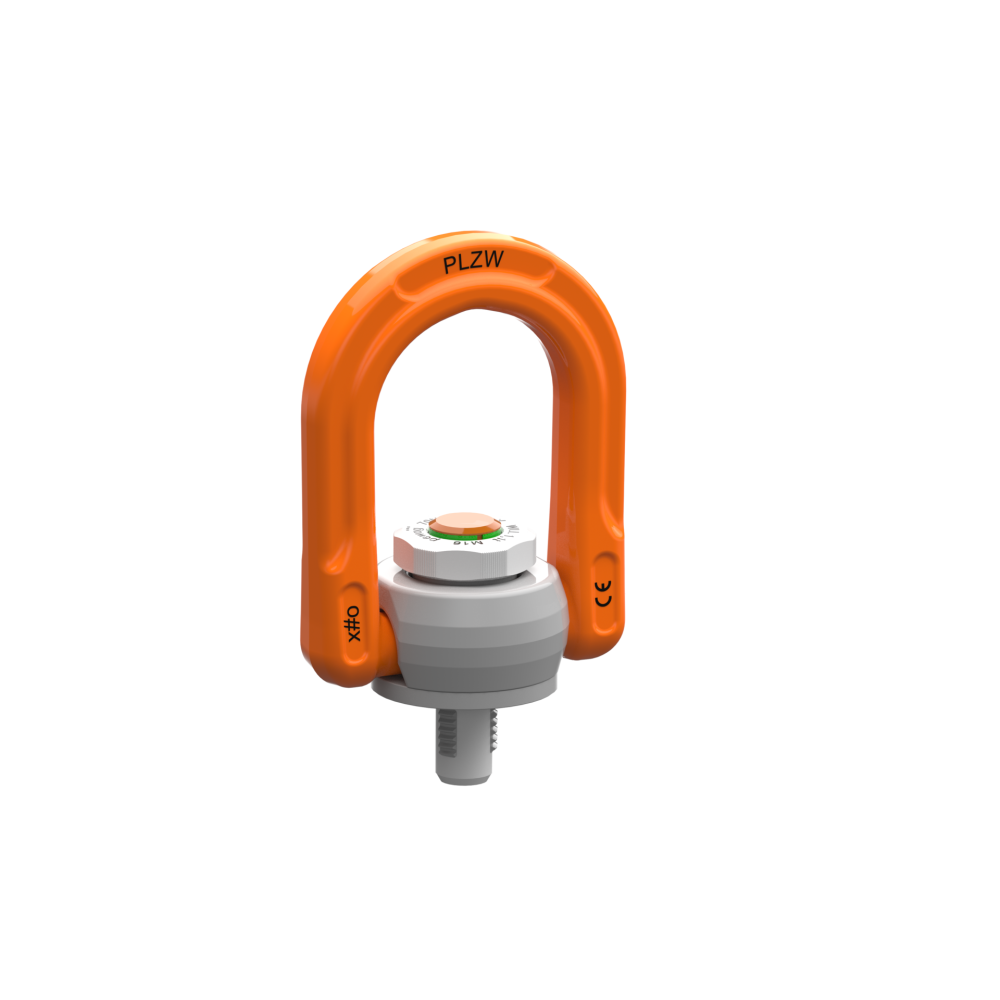

Punkt szybkomocujący pewag PLZW-R Rapid
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PROFILIFT
pewag PLZW-R Rapid to punkt do szybkiego montażu w gwintowanym otworze metodą click-and-go. Trzy wykonania M10, M12 i M16 o DOR 0,4 / 0,5 / 1,1 t ułatwiają powtarzalne mocowanie do ładunków.
0,4–1,1 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru punktu do przykręcania PLZW-R?
Podaj masę ładunku, typ gwintu i schemat podnoszenia.
Zapytaj CECHO o PLZW-R →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt do przykręcania pewag PLZW-R — najważniejsze informacje
PEWAG PROFILIFTPLZW-R RapidSystem click-and-go
DOR0,4–1,1 t3 wykonania
GWINTM10/M12/M16SF 5:1
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
PUNKT DO PRZYKRĘCANIA
Szybki montaż z kontrolą zablokowania gwintu.
Przycisk zwalnia segmenty gwintowane, pozwalając wsunąć punkt do zgodnego otworu. Po zwolnieniu przycisku segmenty blokują się; następnie punkt dokręca się ręcznie zgodnie z instrukcją 05/2026. Spód musi w pełni przylegać, a zielony wskaźnik blokady pozostawać widoczny.
Ucho można ustawić w zakresie 360° i odchylić o 180°, lecz punktu nie wolno obracać pod obciążeniem. Przycisku nie wolno naciskać podczas podnoszenia; należy też zabezpieczyć go przed przypadkowym uruchomieniem.
Śruba jest wykonana ze stali nierdzewnej, a tuleja osłania powierzchnię styku z ładunkiem. Współczynnik bezpieczeństwa wynosi 5:1. Zakres pracy bez redukcji to −20°C do +200°C; model nie jest przeznaczony do silnie korozyjnego otoczenia.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

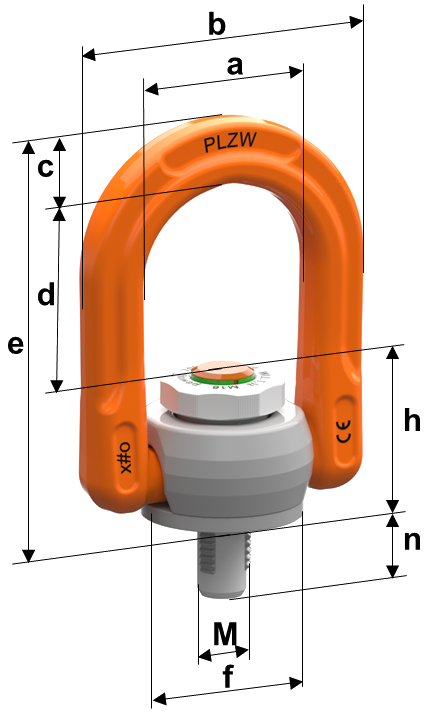

Rysunek wymiarowy i tabela PLZW-R
Porównaj gwint, długość połączenia oraz geometrię punktu. DOR zależy od kierunku obciążenia i nośności podłoża.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint M | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | h [mm] | n [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLZW-R 0,4 t | M10 | 0,4 | 40 | 64 | 14 | 33 | 77 | 30 | 30 | 20 | 0,29 |
| PLZW-R 0,5 t | M12 | 0,5 | 40 | 64 | 14 | 33 | 77 | 30 | 30 | 23 | 0,29 |
| PLZW-R 1,1 t | M16 | 1,1 | 50 | 83 | 19 | 53 | 112 | 45 | 41 | 24 | 0,86 |
DOR w tonach, masa w kg/szt., wymiary w mm. Kierunki obciążenia i współczynniki dla układu wielopunktowego sprawdzaj w instrukcji właściwego modelu. Źródło: karta producenta pewag PLZW-R ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PLZW-R do ładunku i miejsca montażu.
Prześlij masę ładunku, schemat rozmieszczenia punktów i dane gwintu. CECHO pomoże dobrać właściwy rozmiar.
Gwint i podłoże
Sprawdź typ gwintu i dostępną głębokość połączenia. Powierzchnia podparcia musi być równa, czysta i wystarczająco wytrzymała.
Montaż i sprawdzenie
Montaż click-and-go wykonaj według bieżącej instrukcji 05/2026. Po zwolnieniu przycisku dokręć ręcznie, sprawdź zielony wskaźnik i pełne przyleganie. Uszkodzenie segmentów gwintowanych wyklucza użycie.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PLZW-R, wydanie 05/2026 ↗. Sprawdź wymagania montażu, kierunki obciążenia i ograniczenia użytkowania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PLZW-R i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj oznaczenia, gwint, ucho oraz prawidłowe działanie mechanizmu. Punkt z pęknięciem, odkształceniem lub uszkodzonym gwintem wycofaj z użycia. Kontrole i wymianę części powierz kompetentnemu personelowi.
Zobacz zakres serwisu CECHO →PYTANIA O PLZW-R
Co sprawdzić przed doborem?
Kto produkuje punkt do przykręcania PLZW-R?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy PLZW-R można obracać pod obciążeniem?
Nie. Regulacja 360° służy do ustawienia ucha przed obciążeniem. Instrukcja zabrania obrotu punktu podczas przenoszenia obciążenia.
Jak rozpoznać prawidłowy montaż?
Po dokręceniu ręcznym spód w pełni przylega, przycisk wraca do położenia wyjściowego i widoczny jest zielony wskaźnik blokady.
Czy cały punkt jest nierdzewny?
Producent wskazuje stal nierdzewną dla śruby. Nie oznacza to dopuszczenia całego punktu do silnie korozyjnego środowiska.
Jakie informacje przesłać do wyceny?
Prześlij masę ładunku, gwint, dostępną głębokość i materiał konstrukcji oraz kierunki obciążenia.
