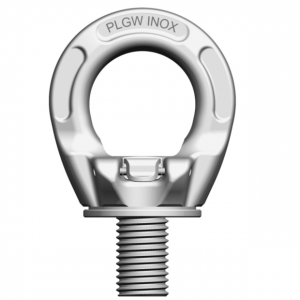

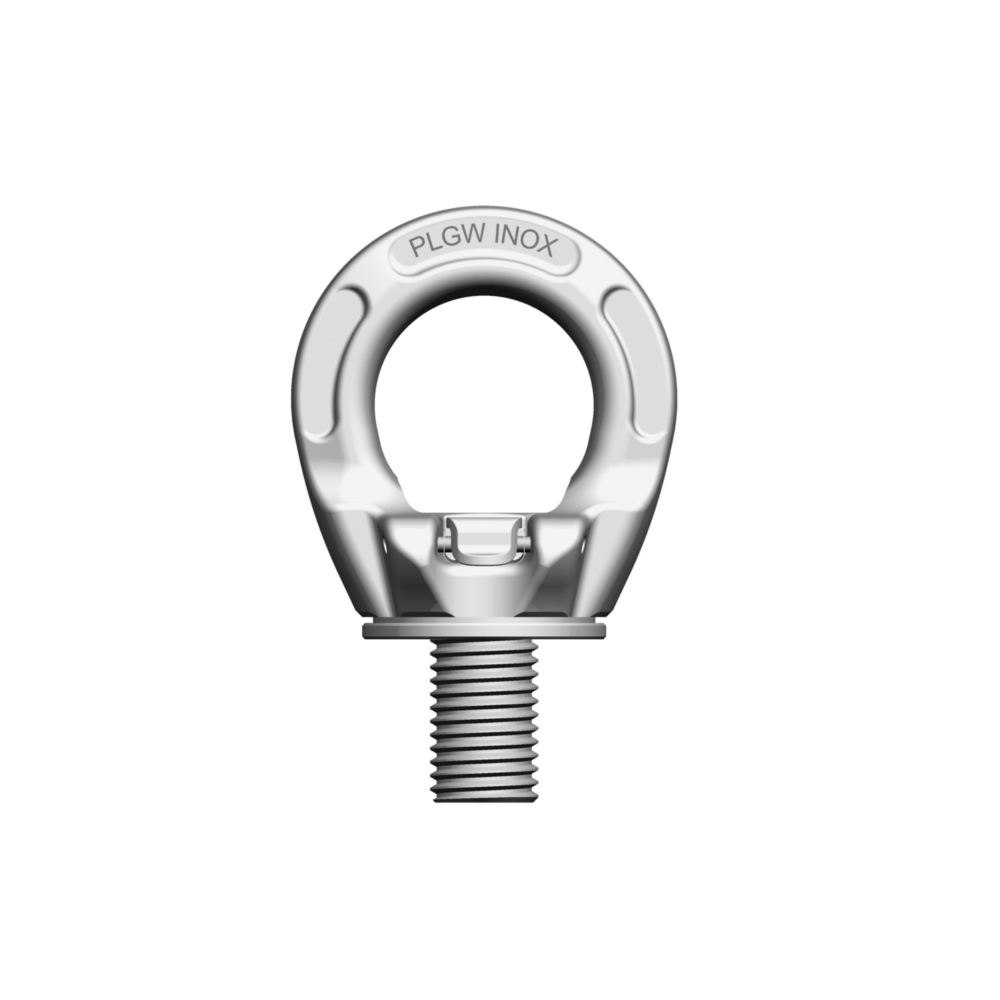

Punkt mocujący profilift gamma PLGWI
Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · GAMMA INOX · STAL DUPLEX
Nierdzewny punkt podnoszenia ze stali Duplex 1.4462. Ucho można ustawić w kierunku ciągnięcia przed obciążeniem. Zakres obejmuje wersje Basic oraz M20 Supreme; ich parametry przedstawiono oddzielnie.
0,5–2 tDOR nominalny przy 90° · gwinty M12–M204 wykonania w tabeli producenta
Potrzebujesz doboru punktu mocującego PLGWI?
Podaj gwint, wykonanie Basic lub Supreme, masę ładunku, kierunki obciążenia i warunki środowiska. Dobierzemy właściwy PLGWI.
Zapytaj CECHO o PLGWI →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący pewag PLGWI — najważniejsze informacje
STAL NIERDZEWNADuplex 1.4462Wysoka odporność na korozję
USTAWIENIE UCHA360° bez obciążeniaW kierunku ciągnięcia
WYKONANIABasic / SupremeRozróżnione dane M20
WSPARCIE CECHODobór do środowiskaKontakt z technikiem →
NIERDZEWNY PUNKT PODNOSZENIA
Dobór do wilgoci, gwintu i kierunku siły.
pewag PLGWI Gamma inox służy do podłączenia zawiesia do konstrukcji wymagającej odpornego na korozję punktu gwintowanego. Stal Duplex 1.4462 zapewnia wysoką odporność; przy doborze nadal trzeba uwzględnić konkretny czynnik chemiczny, temperaturę i sposób pracy.
Ucho obraca się o 360° w celu ustawienia przed obciążeniem. PLGWI nie jest przeznaczony do obracania ładunku pod obciążeniem. Element zawiesia musi swobodnie mieścić się w uchu, bez zakleszczenia lub nacisku na krawędź.
Wersję Basic montuje się kluczem imbusowym. Supreme M20 ma mechanizm zapadek ułatwiający montaż; przed pracą zapadki muszą znajdować się w pozycji roboczej wskazanej w instrukcji. Zachowaj dane właściwe dla wykonania.
DANE TECHNICZNE PEWAG

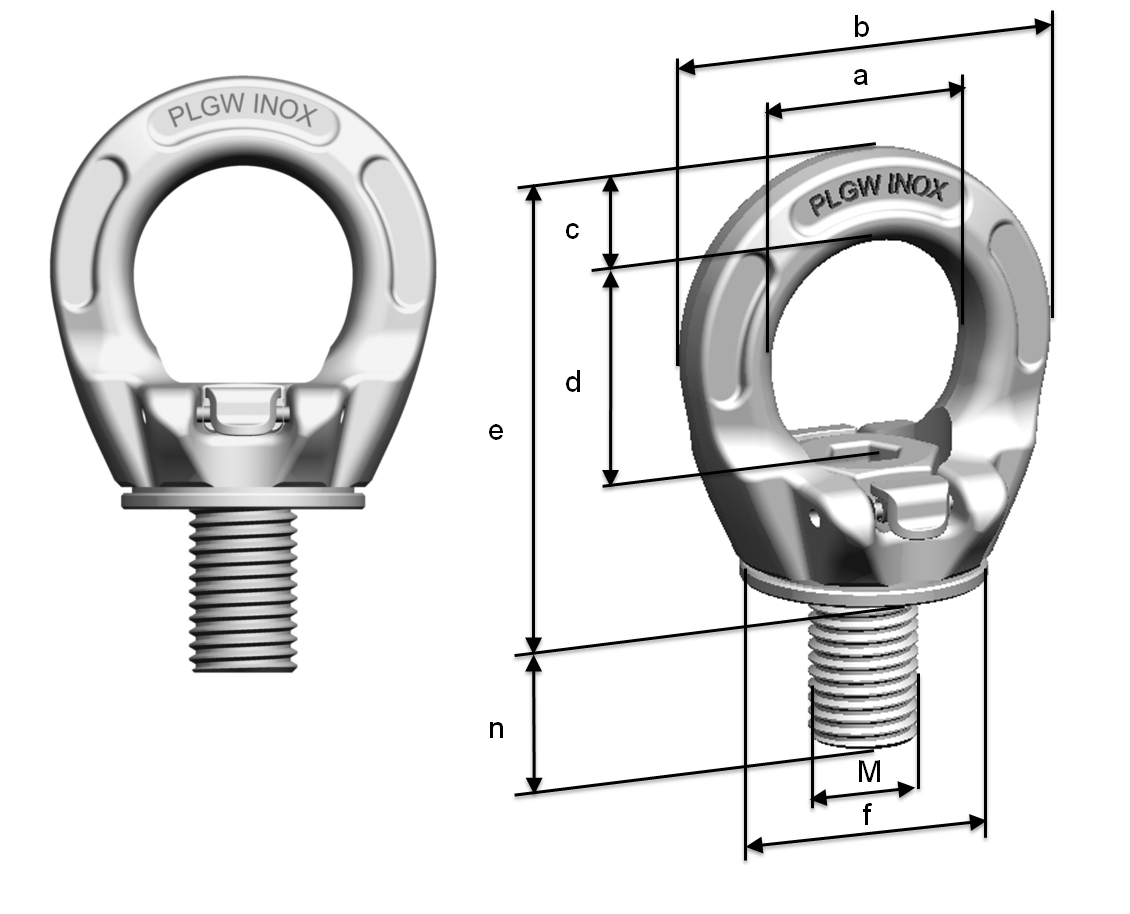

Rysunek wymiarowy i tabela PLGWI
Cztery wykonania z aktualnej karty producenta. Warianty M20 mają ten sam nominalny DOR 2 t przy 90°, lecz różne DOR osiowe, momenty dokręcania i wymiar b.
Powiększ rysunek ↗

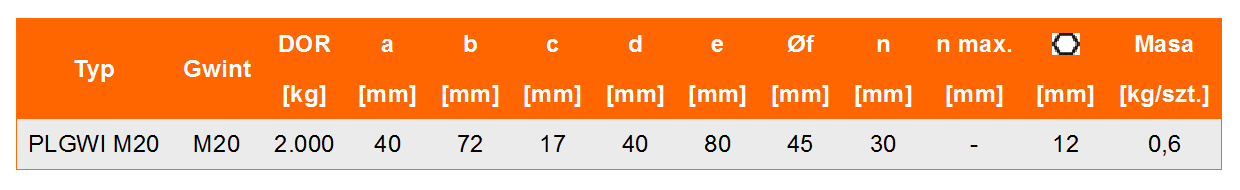

Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint M | DOR 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | n [mm] | n max [mm] | Imbus [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGWI 0,5 t | M12 | 0,5 | 30 | 55 | 12 | 30 | 59 | 30 | 18 | 160 | 8 | 0,23 |
| PLGWI 1 t | M16 | 1 | 35 | 64 | 14 | 35 | 67 | 35 | 24 | 160 | 10 | 0,36 |
| PLGWI 2 t Supreme | M20 | 2 | 40 | 72 | 17 | 40 | 80 | 45 | 30 | 160 | 12 | 0,6 |
| PLGWI 2 t | M20 | 2 | 40 | 73 | 17 | 40 | 80 | 45 | 30 | - | 12 | 0,6 |
DOR w t, masa w kg/szt., wymiary w mm. n — długość standardowa; n max — graniczna długość wykonania przedłużonego. „–” oznacza brak wartości w bieżącej tabeli producenta. Basic M20: b = 73 mm; Supreme M20: b = 72 mm. Źródło: karta producenta pewag PLGWI ↗.

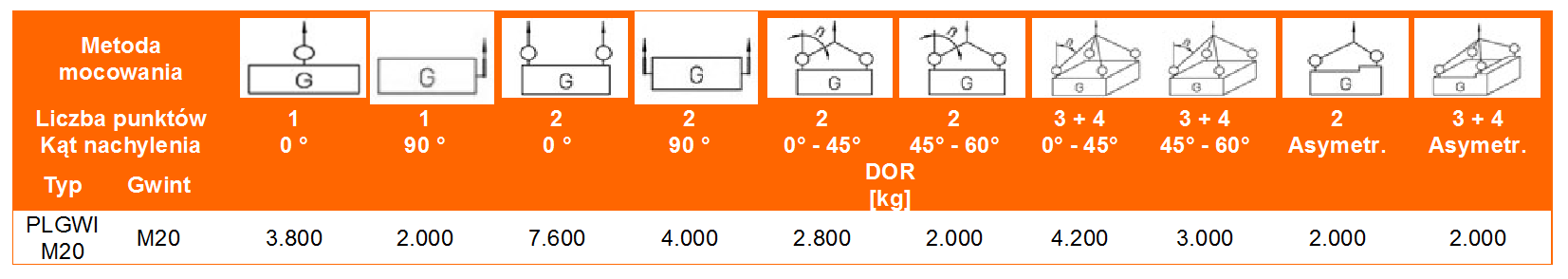

KONFIGURACJE PODNOSZENIA
DOR całego układu — wartości w tonach
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
NOŚNOŚĆ UKŁADU [t]Przesuń tabelę, aby zobaczyć wszystkie konfiguracje →
| Typ | Gwint M | Moment [Nm] |  1 cięgno · 0° |  1 cięgno · 90° |  2 cięgna · 0° |  2 cięgna · 90° |  2 cięgna · β 0–45° | 2 cięgna · β 45–60° |  3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° |  2 cięgna · asymetria |  3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGWI 0,5 t | M12 | 25 | 1,5 | 0,5 | 3 | 1 | 0,7 | 0,5 | 1,06 | 0,75 | 0,5 | 0,5 |
| PLGWI 1 t | M16 | 50 | 3 | 1 | 6 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1 | 1 |
| PLGWI 2 t Supreme | M20 | 115 | 3,8 | 2 | 7,6 | 4 | 2,8 | 2 | 4,2 | 3 | 2 | 2 |
| PLGWI 2 t | M20 | 100 | 4 | 2 | 8 | 4 | 2,8 | 2 | 4,2 | 3 | 2 | 2 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Dobierz wykonanie i środowisko pracy.
Gwint, wersja, kierunek obciążenia i rodzaj środowiska określają właściwy wybór punktu.
Nośność i montaż
Wybierz DOR zgodny z kierunkiem siły i konfiguracją. Momenty z aktualnej tabeli to 25 Nm dla M12, 50 Nm dla M16, 100 Nm dla Basic M20 i 115 Nm dla Supreme M20. Stosuj instrukcję właściwą dla wykonania i rodzaju montażu.
Środowisko oraz kontrola
Przed użyciem ustaw ucho w kierunku siły, skontroluj gwint, oznaczenia i ewentualne ślady korozji. Nierdzewność nie oznacza przydatności do każdego środowiska; instrukcja wyklucza stałe zastosowanie w elementach nośnych krytych basenów.
DOKUMENTACJA PRODUCENTA
Dokumentacja PLGWI.
Instrukcja Basic M12–M16 oraz dokumentacja M20 opisują różne wykonania. Przed montażem porównaj pełny symbol i oznaczenia wyrobu z właściwą instrukcją; parametry obecnego Basic M20 podaje aktualna karta producenta.
Instrukcja Basic M12–M16 ↗Instrukcja Supreme M20 ↗Karta PLGWI i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenia PLGWI, zdjęcia ucha i śruby, rodzaj środowiska oraz dane ładunku. CECHO pomoże dobrać wykonanie i ustalić zakres kontroli.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje PLGWI Gamma inox?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać gwint, wykonanie oraz konfigurację podnoszenia.
Czy PLGWI można obracać pod obciążeniem?
Nie. Obrót służy ustawieniu ucha w kierunku ciągnięcia przed obciążeniem. Do obracania ładunku dobiera się punkt dopuszczony do takiej pracy.
Czym różnią się dwa warianty M20?
Basic i Supreme różnią się sposobem montażu, wymiarem b, momentem dokręcania i DOR osiowym. Nominalny DOR przy 90° w obu przypadkach wynosi 2 t.
Czy stal Duplex jest odpowiednia do każdego środowiska?
Nie. Trzeba uwzględnić rodzaj i stężenie substancji, temperaturę oraz czas kontaktu. Dla szczególnych warunków CECHO pomoże sprawdzić dopuszczalność zastosowania.
Jakie informacje przesłać do wyceny?
Podaj Basic lub Supreme, gwint, długość śruby, masę ładunku, konfigurację podnoszenia oraz opis środowiska i temperatury.
