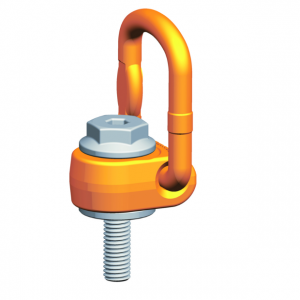

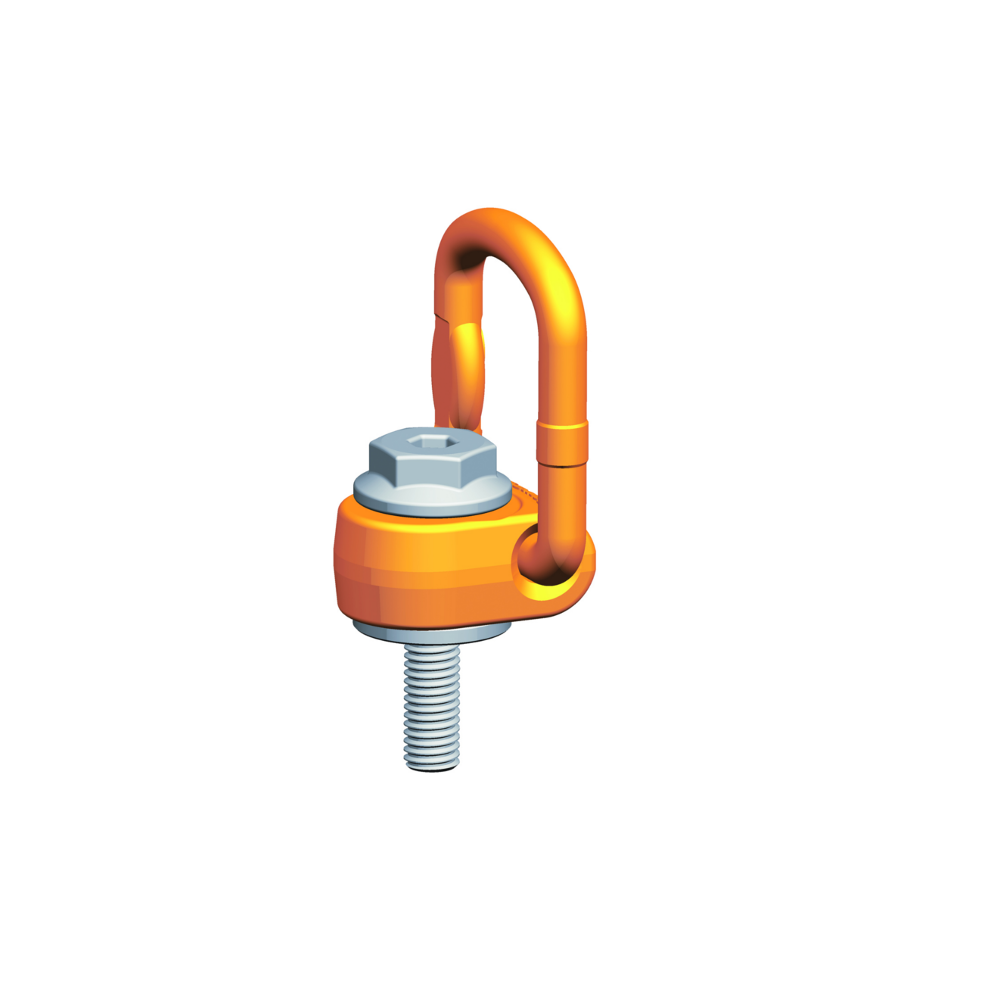

Punkt mocujący profilift alfa PLAW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · ALPHA · GWINT METRYCZNY
Gwintowany punkt podnoszenia z korpusem ustawianym o 360° i odchylanym uchem. Wymienna sprężyna pomaga utrzymać wybraną pozycję. Standardowy zakres metryczny obejmuje 12 wielkości o współczynniku bezpieczeństwa 4:1.
0,3–20 tDOR nominalny · 12 wielkości M8–M4812 wykonań w tabeli producenta
Potrzebujesz doboru punktu mocującego PLAW?
Podaj gwint, długość śruby, masę ładunku i konfigurację zawiesia. Dobierzemy PLAW Alpha do sposobu podnoszenia.
Zapytaj CECHO o PLAW →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący pewag PLAW — najważniejsze informacje
RUCH KORPUSU360°Ustawienie do kierunku siły
ODCHYLANE UCHOSprężyna ustalającaUtrzymanie wybranej pozycji
BEZPIECZEŃSTWOWspółczynnik 4:1Oryginalna śruba klasy 10.9
WSPARCIE CECHODobór i częściKontakt z technikiem →
PUNKT PODNOSZENIA ZE SPRĘŻYNĄ USTALAJĄCĄ
Stabilne ustawienie ucha przed podnoszeniem.
pewag PLAW Alpha służy do łączenia zawiesia z konstrukcją wyposażoną w odpowiedni otwór gwintowany. Korpus można ustawić o 360°, a ucho odchylić w kierunku działania siły.
Wymienna sprężyna pomaga utrzymać położenie ucha. Oryginalna śruba klasy 10.9 jest badana pod kątem pęknięć. Dla gwintów M36 i M42 dostępne są po dwie wielkości o różnym DOR i wymiarach.
Przed podnoszeniem ustaw punkt do kierunku siły. PLAW nie jest przeznaczony do ciągłego obracania ani przechylania ładunku pod obciążeniem. Warunki dopuszczalnego ruchu określa instrukcja konkretnego wyrobu.

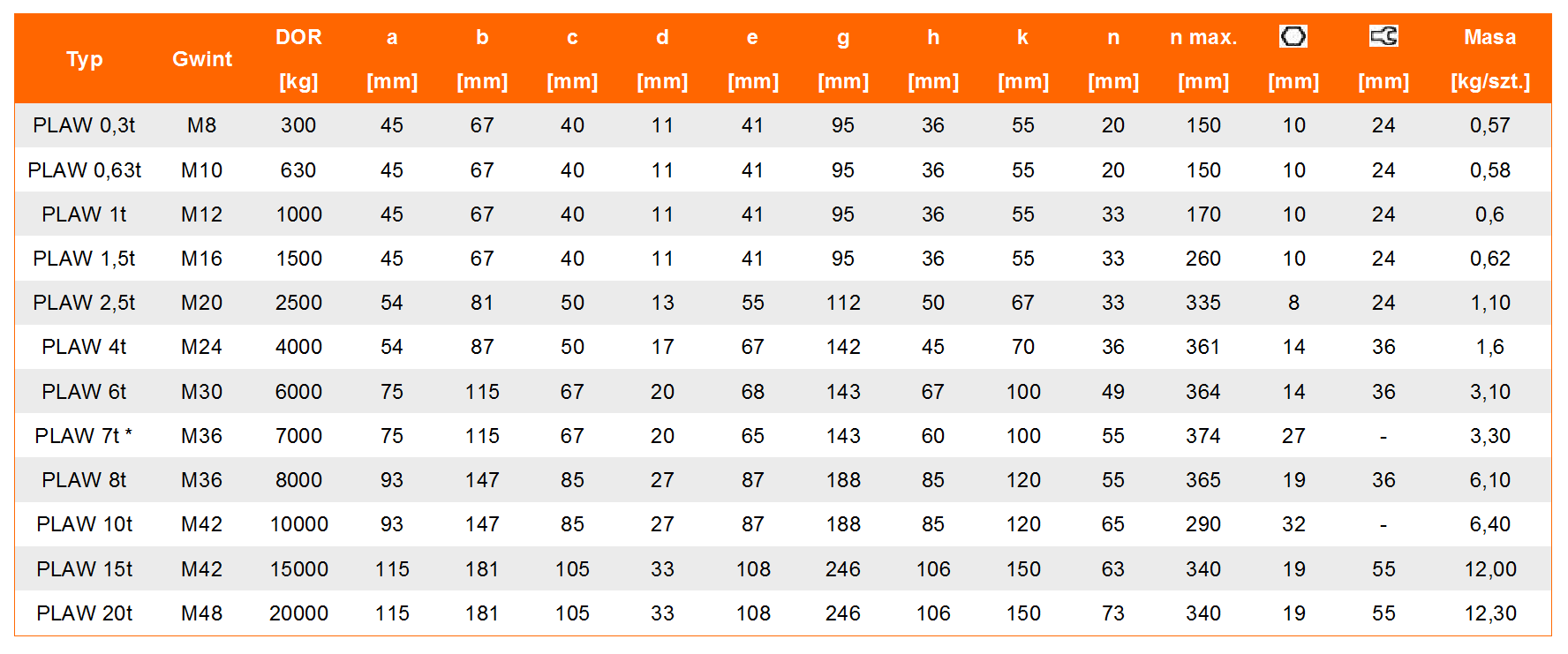

DANE TECHNICZNE PEWAG

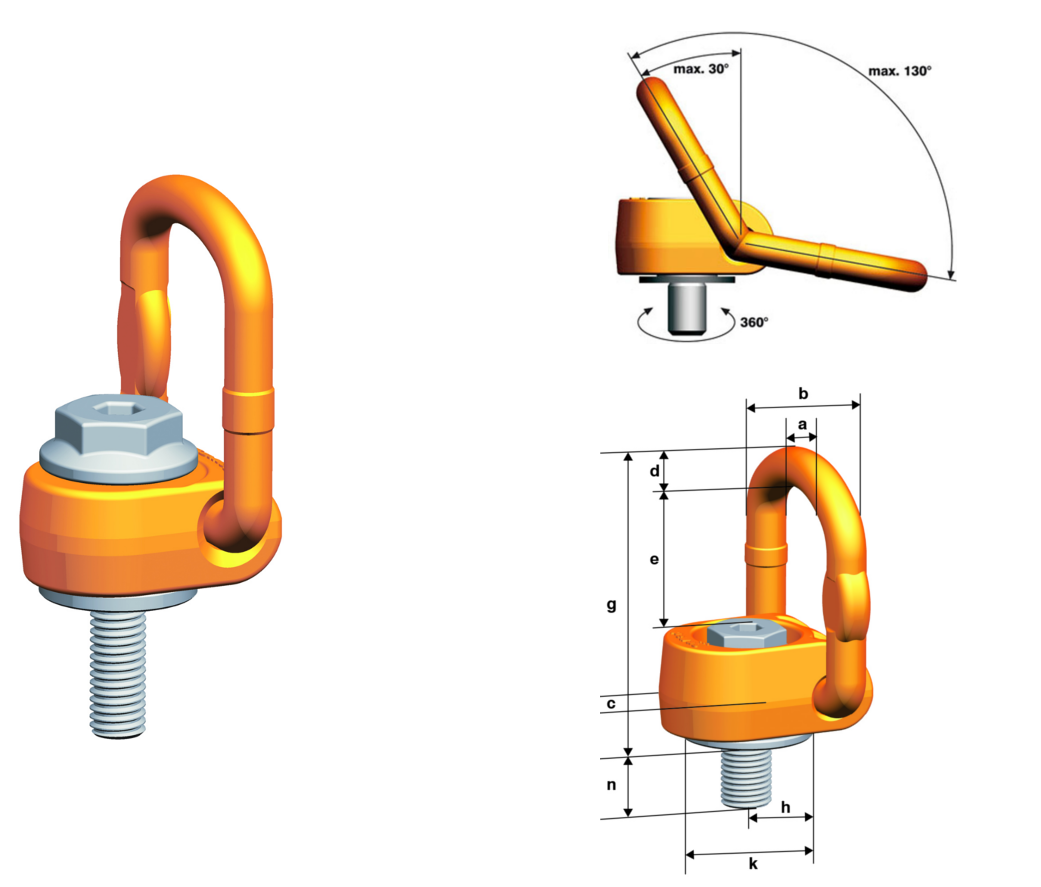

Rysunek wymiarowy i tabela PLAW
Wymiary według aktualnego katalogu pewag pro points. Nominalny DOR jednego punktu jest taki sam dla obciążenia osiowego 0° i przy 90°. Nośności całych układów podano w osobnej tabeli.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint M | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | g [mm] | l [mm] | n [mm] | n max [mm] | Imbus [mm] | Klucz [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLAW 0,3 t | M8 | 0,3 | 45 | 67 | 11 | 41 | 95 | 36 | 40 | 55 | 20 | 150 | 10 | 24 | 0,57 |
| PLAW 0,63 t | M10 | 0,63 | 45 | 67 | 11 | 41 | 95 | 36 | 40 | 55 | 20 | 150 | 10 | 24 | 0,58 |
| PLAW 1 t | M12 | 1 | 45 | 67 | 11 | 41 | 95 | 36 | 40 | 55 | 20 | 170 | 10 | 24 | 0,60 |
| PLAW 1,5 t | M16 | 1,5 | 45 | 67 | 11 | 41 | 95 | 36 | 40 | 55 | 24 | 260 | 10 | 24 | 0,60 |
| PLAW 2,5 t | M20 | 2,5 | 54 | 81 | 13 | 55 | 112 | 50 | 50 | 67 | 33 | 335 | 8 | 24 | 1,10 |
| PLAW 4 t | M24 | 4 | 54 | 87 | 17 | 67 | 142 | 45 | 50 | 70 | 36 | 361 | 14 | 36 | 1,60 |
| PLAW 6 t | M30 | 6 | 68 | 108 | 20 | 68 | 148 | 55 | 60 | 85 | 45 | 360 | 14 | 36 | 2,50 |
| PLAW 7 t | M36 | 7 | 75 | 115 | 20 | 65 | 143 | 60 | 67 | 100 | 55 | 374 | 27 | - | 3,30 |
| PLAW 8 t | M36 | 8 | 93 | 147 | 27 | 87 | 188 | 85 | 85 | 120 | 55 | 365 | 19 | 41 | 3,80 |
| PLAW 10 t | M42 | 10 | 93 | 147 | 27 | 87 | 188 | 85 | 85 | 120 | 65 | 365 | 19 | 41 | 4,80 |
| PLAW 15 t | M42 | 15 | 115 | 181 | 33 | 108 | 246 | 106 | 105 | 150 | 63 | 340 | 19 | 55 | 12,00 |
| PLAW 20 t | M48 | 20 | 115 | 181 | 33 | 108 | 246 | 106 | 105 | 150 | 73 | 340 | 19 | 55 | 12,30 |
DOR w t, wymiary w mm, masa w kg/szt. n i masa dotyczą wykonania standardowego; n max oznacza graniczną długość dostępnej śruby przedłużonej. Wersje UNC wymagają osobnego doboru. Źródło: karta producenta pewag PLAW ↗.

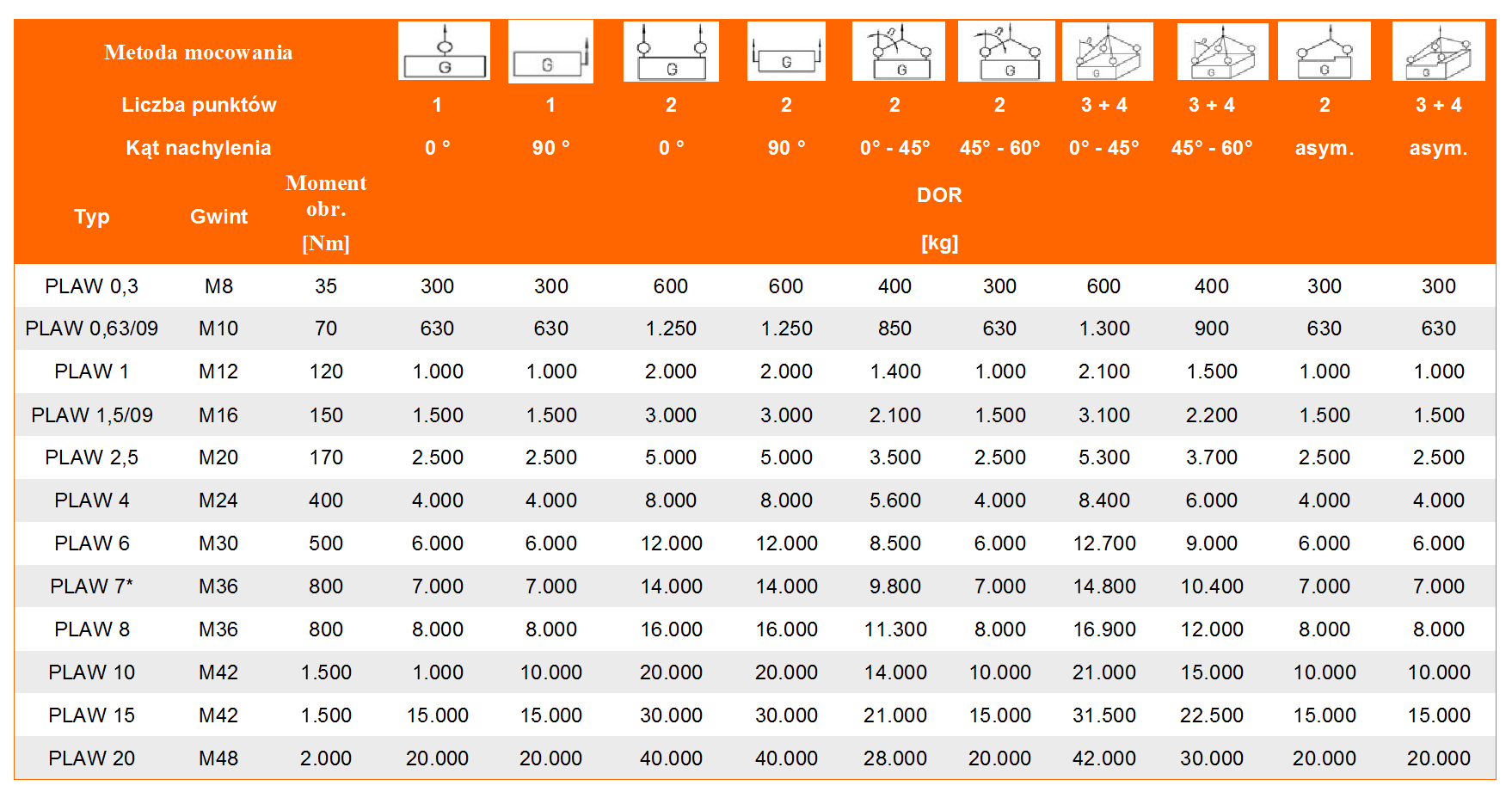

KONFIGURACJE PODNOSZENIA
DOR całego układu — wartości w tonach
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
NOŚNOŚĆ UKŁADU [t]Przesuń tabelę, aby zobaczyć wszystkie konfiguracje →
| Typ | Gwint M | Moment [Nm] |  1 cięgno · 0° |  1 cięgno · 90° |  2 cięgna · 0° |  2 cięgna · 90° |  2 cięgna · β 0–45° | 2 cięgna · β 45–60° |  3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° |  2 cięgna · asymetria |  3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLAW 0,3 t | M8 | 35 | 0,3 | 0,3 | 0,6 | 0,6 | 0,4 | 0,3 | 0,6 | 0,4 | 0,3 | 0,3 |
| PLAW 0,63 t | M10 | 70 | 0,63 | 0,63 | 1,26 | 1,26 | 0,85 | 0,63 | 1,3 | 0,9 | 0,63 | 0,63 |
| PLAW 1 t | M12 | 120 | 1 | 1 | 2 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1 | 1 |
| PLAW 1,5 t | M16 | 150 | 1,5 | 1,5 | 3 | 3 | 2,1 | 1,5 | 3,1 | 2,2 | 1,5 | 1,5 |
| PLAW 2,5 t | M20 | 170 | 2,5 | 2,5 | 5 | 5 | 3,5 | 2,5 | 5,3 | 3,7 | 2,5 | 2,5 |
| PLAW 4 t | M24 | 400 | 4 | 4 | 8 | 8 | 5,6 | 4 | 8,4 | 6 | 4 | 4 |
| PLAW 6 t | M30 | 500 | 6 | 6 | 12 | 12 | 8,5 | 6 | 12,7 | 9 | 6 | 6 |
| PLAW 7 t | M36 | 700 | 7 | 7 | 14 | 14 | 9,8 | 7 | 14,8 | 10,5 | 7 | 7 |
| PLAW 8 t | M36 | 800 | 8 | 8 | 16 | 16 | 11,3 | 8 | 16,9 | 12 | 8 | 8 |
| PLAW 10 t | M42 | 1500 | 10 | 10 | 20 | 20 | 14 | 10 | 21 | 15 | 10 | 10 |
| PLAW 15 t | M42 | 1500 | 15 | 15 | 30 | 30 | 21 | 15 | 31,5 | 22,5 | 15 | 15 |
| PLAW 20 t | M48 | 2000 | 20 | 20 | 40 | 40 | 28 | 20 | 42 | 30 | 20 | 20 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Dobierz wielkość, śrubę i sposób obciążenia.
Sam rozmiar gwintu nie określa nośności PLAW. Uwzględnij pełne oznaczenie punktu i konfigurację zawiesia.
Dokręcanie śruby
Stosuj moment właściwy dla pełnego oznaczenia punktu: od 35 Nm dla PLAW 0,3 t M8 do 2000 Nm dla PLAW 20 t M48. Używaj oryginalnych śrub, bez samodzielnego skracania.
Kontrola przed użyciem
Sprawdź stan gwintu, śruby, ucha i sprężyny. Ustawienie musi umożliwiać swobodny ruch bez zakleszczania oraz bez opierania zawiesia o krawędzie.
DOKUMENTACJA PRODUCENTA
Montaż i użytkowanie PLAW.
Instrukcja PLAW określa montaż, momenty dokręcania, minimalne głębokości wkręcenia, redukcje nośności przy temperaturze i wymagania kontroli. Dobierz dokument do wykonania punktu.
Instrukcja i dokumentacja producenta ↗Karta PLAW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij pełne oznaczenie PLAW, gwint, długość śruby i zdjęcia punktu. CECHO pomoże dobrać wykonanie, oryginalne części i zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje PLAW Alpha?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać punkt, gwint oraz konfigurację podnoszenia.
Czy M36 zawsze oznacza ten sam udźwig?
Nie. PLAW M36 występuje w wielkościach 7 t i 8 t, a M42 w wielkościach 10 t i 15 t. Należy sprawdzić pełne oznaczenie.
Czy PLAW służy do ciągłego obracania ładunku?
Nie. Ustaw punkt do kierunku siły przed podnoszeniem. Warunki ruchu podczas pracy określa instrukcja właściwego wykonania.
Czy można skrócić śrubę?
Nie należy samodzielnie skracać oryginalnej śruby. Zamów właściwą długość; kolumna n max wskazuje zakres wykonania przedłużonego.
Jakie informacje przesłać do wyceny?
Podaj gwint i długość śruby, masę ładunku, liczbę punktów, kąty cięgien oraz temperaturę pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz punkt mocujący PLAW z CECHO.
Prześlij wymiary mocowania i schemat obciążenia. Dobierzemy PLAW Alpha oraz przygotujemy ofertę.
Wyślij zapytanie o PLAW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
