PEWAG PRO POINTS · GAMMA

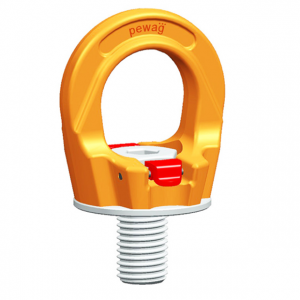

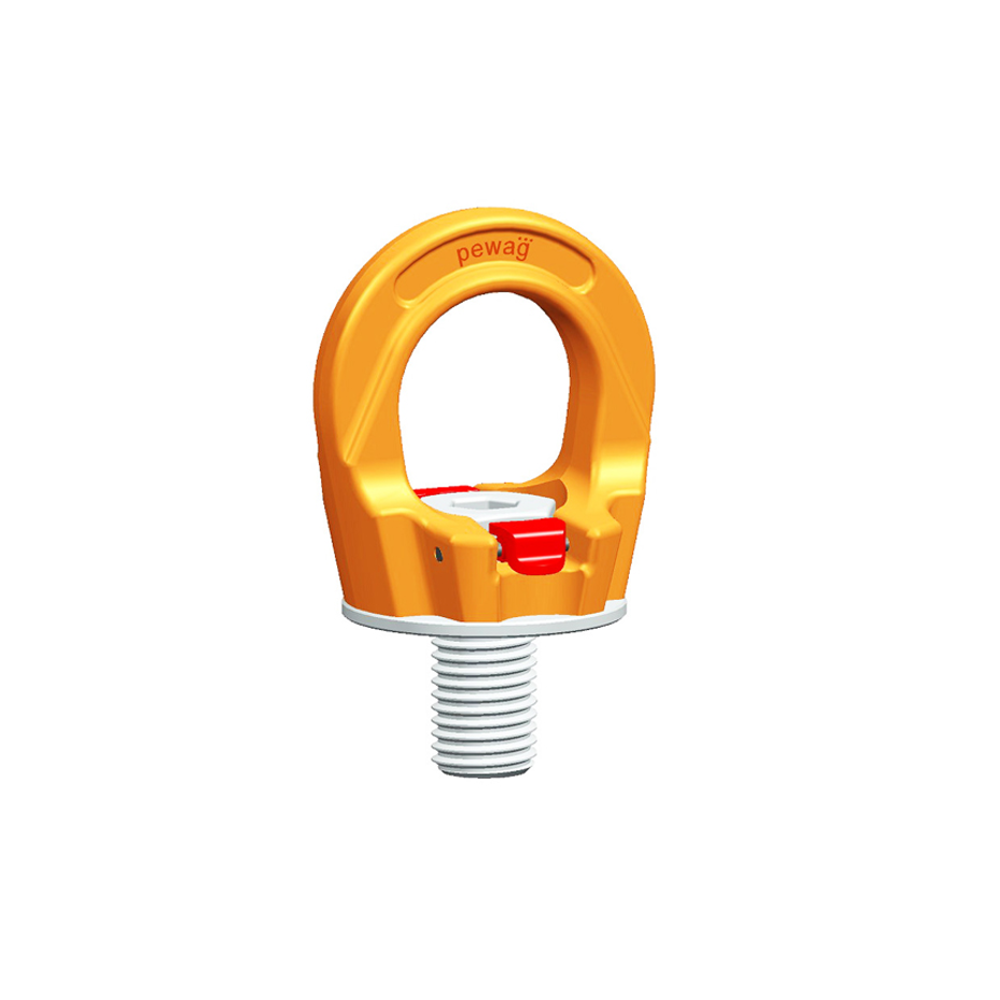

Gwintowany punkt podnoszenia z uchem ustawianym w kierunku ciągnięcia. Wersja Supreme ma zapadki do montażu ręcznego, a Basic montuje się kluczem imbusowym. W tabelach podano aktualne rozmiary metryczne rodziny PLGW.
Podaj gwint, długość śruby, wykonanie Basic lub Supreme i schemat obciążenia. Dobierzemy PLGW do konstrukcji.
Zapytaj CECHO o PLGW →Zadzwoń: +48 33 825 04 84W karcie również siedem wykonań Supreme UNC z oddzielną tabelą wymiarów i DOR.
GWINTOWANY PUNKT PODNOSZENIA
pewag PLGW Gamma służy do podłączenia zawiesia do ładunku z przygotowanym otworem gwintowanym. Ucho można ustawić o 360° wokół śruby, aby kierunek ciągnięcia leżał w jego płaszczyźnie.

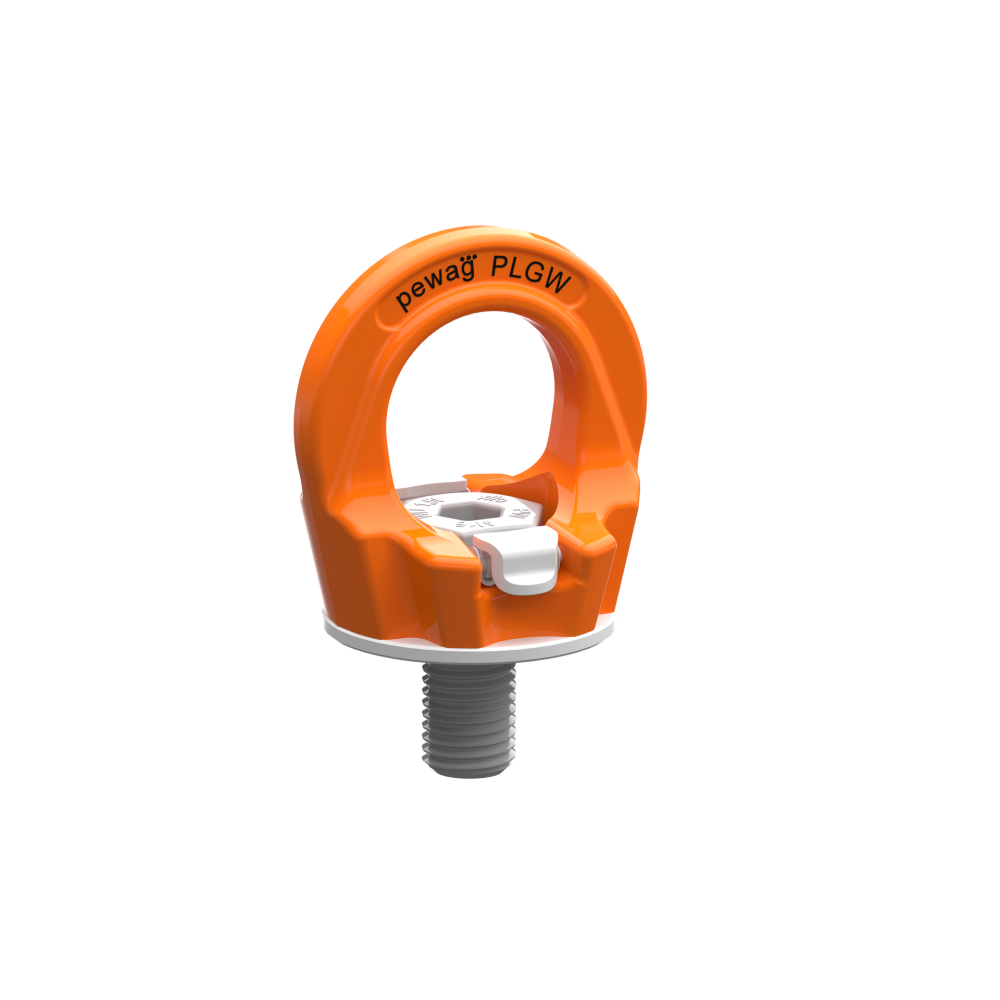

Wersję Supreme rozpoznasz po dwóch zapadkach. Ich załączenie pozwala wkręcać punkt za ucho; przed podnoszeniem zapadki muszą być zwolnione. Basic ma ten sam zakres zastosowań i parametrów rodziny, lecz do montażu wymaga klucza imbusowego.
Wymienna, specjalna śruba pewag jest badana pod kątem pęknięć. Współczynnik bezpieczeństwa wynosi 4:1. Gwint oraz śrubę dobiera się do materiału konstrukcji; tabela metryczna nie zastępuje danych oddzielnych wykonań UNC.
DANE TECHNICZNE PEWAG

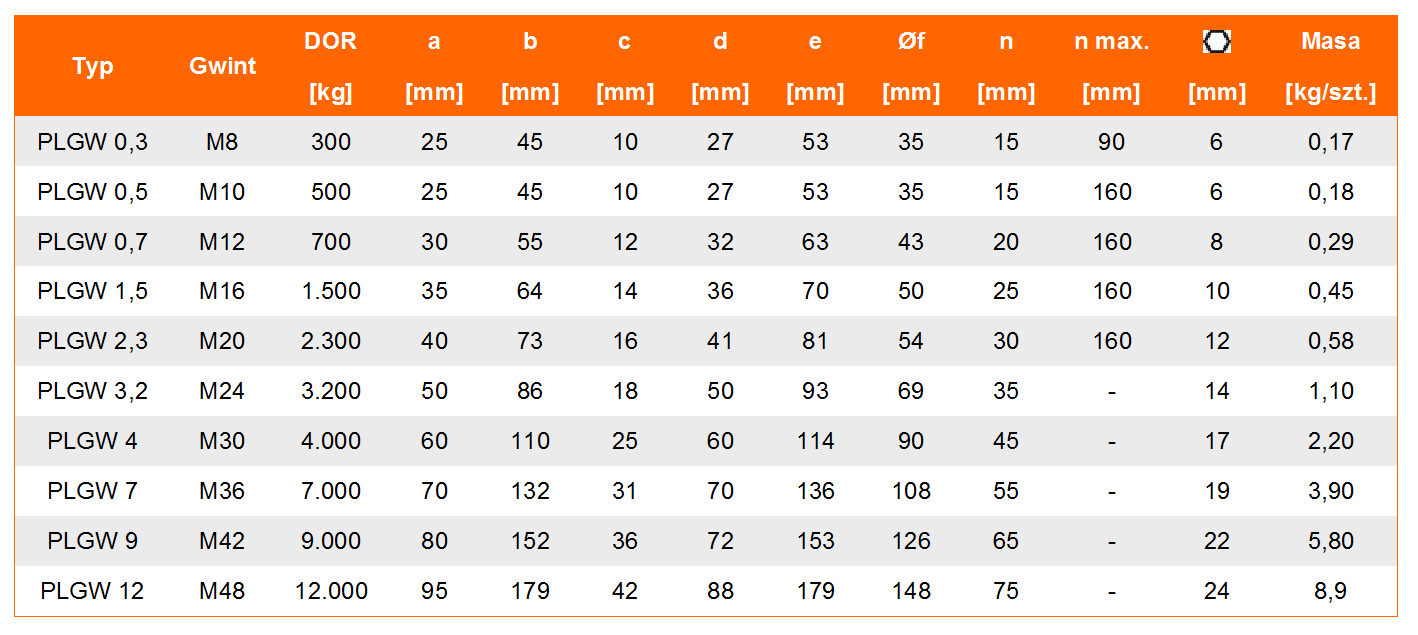

Dziesięć rozmiarów według aktualnego katalogu pewag. Nominalny DOR dotyczy obciążenia przy 90°; nośność osiowa znajduje się w tabeli konfiguracji.

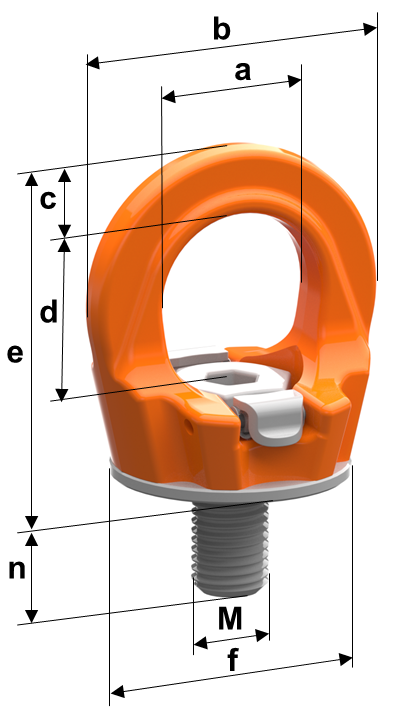

Powiększ rysunek ↗| Typ | Gwint M | DOR 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | n [mm] | n max [mm] | Imbus [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGW 0,3 t | M8 | 0,3 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 90 | 6 | 0,20 |
| PLGW 0,5 t | M10 | 0,5 | 25 | 45 | 10 | 27 | 53 | 35 | 15 | 160 | 6 | 0,21 |
| PLGW 0,7 t | M12 | 0,7 | 30 | 55 | 12 | 32 | 63 | 43 | 20 | 160 | 8 | 0,29 |
| PLGW 1,5 t | M16 | 1,5 | 35 | 64 | 14 | 36 | 70 | 50 | 25 | 160 | 10 | 0,48 |
| PLGW 2,3 t | M20 | 2,3 | 40 | 73 | 16 | 41 | 81 | 54 | 30 | 160 | 12 | 0,58 |
| PLGW 3,2 t | M24 | 3,2 | 50 | 86 | 18 | 50 | 93 | 69 | 35 | - | 14 | 1,10 |
| PLGW 4,9 t | M30 | 4,9 | 60 | 110 | 25 | 60 | 114 | 90 | 45 | - | 17 | 2,20 |
| PLGW 7 t | M36 | 7 | 70 | 132 | 31 | 70 | 136 | 108 | 55 | - | 19 | 3,80 |
| PLGW 9 t | M42 | 9 | 80 | 152 | 36 | 72 | 153 | 126 | 65 | - | 22 | 5,70 |
| PLGW 12 t | M48 | 12 | 95 | 179 | 42 | 88 | 179 | 148 | 75 | - | 24 | 8,90 |
DOR w t, wymiary w mm, masa w kg/szt. n — długość standardowa; n max — długość maksymalna wykonania przedłużonego wskazana przez producenta. „–” oznacza brak wartości. Wykonania Supreme UNC zestawiono poniżej w oddzielnej tabeli. Źródło: karta producenta pewag PLGW ↗.
GWINT CALOWY UNC
Gwinty od 3/8″-16 do 1 3/4″-5. DOR 90° dotyczy pojedynczego punktu i obciążenia prostopadłego do osi śruby, z uchem ustawionym zgodnie z kierunkiem siły. Nie przenoś nośności wersji metrycznej na podobny rozmiarem gwint calowy.
| Typ Supreme UNC | Gwint [cal] | DOR 90° [t] | a [cal] | b [cal] | c [cal] | d [cal] | e [cal] | f [cal] | n [cal] | Masa ≈ [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLGW Supreme U 3/8 | 3/8"-16 | 0,498 | 0,98 | 1,77 | 0,39 | 1,06 | 2,09 | 1,38 | 0,59 | 0,2 |
| PLGW Supreme U 1/2 | 1/2"-13 | 0,68 | 1,18 | 2,17 | 0,47 | 1,26 | 2,48 | 1,69 | 0,79 | 0,322 |
| PLGW Supreme U 5/8 | 5/8"-11 | 1,496 | 1,38 | 2,52 | 0,55 | 1,42 | 2,76 | 1,97 | 0,98 | 0,449 |
| PLGW Supreme U 3/4 | 3/4"-10 | 1,995 | 1,57 | 2,87 | 0,63 | 1,61 | 3,19 | 2,13 | 1,18 | 0,621 |
| PLGW Supreme U 1 1/4 | 1 1/4"-7 | 3,991 | 2,36 | 4,33 | 0,98 | 2,36 | 4,49 | 3,54 | 1,77 | 2,1 |
| PLGW Supreme U 1 1/2 | 1 1/2"-6 | 6,985 | 2,76 | 5,20 | 1,22 | 2,76 | 5,34 | 4,25 | 2,17 | 3,801 |
| PLGW Supreme U 1 3/4 | 1 3/4"-5 | 8,981 | 3,15 | 5,98 | 1,42 | 2,83 | 6,02 | 4,96 | 2,56 | 5,702 |
DOR przeliczono z lb na t i zaokrąglono w dół do 0,001 t. Masa w kg/szt. jest wartością przybliżoną po przeliczeniu z lb. Wymiary oraz gwinty pozostają w calach. Tabela dotyczy wykonania Supreme. Źródło: aktualna karta pewag PLGW Supreme ↗.
KONFIGURACJE PODNOSZENIA
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
| Typ | Gwint M | 1 cięgno · 0° | 1 cięgno · 90° | 2 cięgna · 0° | 2 cięgna · 90° | 2 cięgna · β 0–45° | 2 cięgna · β 45–60° | 3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° | 2 cięgna · asymetria | 3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGW 0,3 t | M8 | 1 | 0,3 | 2 | 0,6 | 0,42 | 0,3 | 0,63 | 0,45 | 0,3 | 0,3 |
| PLGW 0,5 t | M10 | 1,5 | 0,5 | 3 | 1 | 0,7 | 0,5 | 1,06 | 0,75 | 0,5 | 0,5 |
| PLGW 0,7 t | M12 | 2 | 0,7 | 4 | 1,4 | 0,98 | 0,7 | 1,48 | 1,05 | 0,7 | 0,7 |
| PLGW 1,5 t | M16 | 4 | 1,5 | 8 | 3 | 2,1 | 1,5 | 3,18 | 2,2 | 1,5 | 1,5 |
| PLGW 2,3 t | M20 | 5 | 2,3 | 10 | 4,6 | 3,2 | 2,3 | 4,8 | 3,4 | 2,3 | 2,3 |
| PLGW 3,2 t | M24 | 6,5 | 3,2 | 13 | 6,4 | 4,5 | 3,2 | 6,7 | 4,8 | 3,2 | 3,2 |
| PLGW 4,9 t | M30 | 12 | 4,9 | 24 | 9,8 | 6,9 | 4,9 | 10,3 | 7,3 | 4,9 | 4,9 |
| PLGW 7 t | M36 | 15 | 7 | 30 | 14 | 9,8 | 7 | 14,8 | 10,5 | 7 | 7 |
| PLGW 9 t | M42 | 22 | 9 | 44 | 18 | 12,6 | 9 | 19 | 13,5 | 9 | 9 |
| PLGW 12 t | M48 | 30 | 12 | 60 | 24 | 16,9 | 12 | 25,4 | 18 | 12 | 12 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Uwzględnij kierunki sił, materiał konstrukcji, głębokość otworu oraz częstotliwość przekładania punktu.
Podstawa punktu musi opierać się całą powierzchnią. Sprawdź głębokość zazębienia odpowiednią dla materiału ładunku; nie skracaj śruby ani nie dodawaj podkładek pod podstawę.
Supreme ułatwia częsty montaż bez narzędzi. Basic wymaga klucza. Mocowanie stałe wykonuj według instrukcji — moment zależy od gwintu i nie wynika z samego nominalnego DOR.
Przed obciążeniem ustaw ucho w płaszczyźnie ciągnięcia. Unikaj obciążania krawędzi ucha i zakleszczania zawiesia. Nie obracaj samego punktu pod obciążeniem. Nie wykonuj ciągłego ruchu przegubowego ucha.
DOKUMENTACJA PRODUCENTA
Instrukcja PLGW opisuje montaż z zapadkami i bez zapadek, momenty dokręcania dla mocowania stałego, redukcje nośności oraz kontrolę ucha i śruby.
Instrukcja i dokumentacja producenta ↗Karta PLGW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Prześlij oznaczenie PLGW, gwint, długość śruby oraz schemat podnoszenia. CECHO pomoże dobrać wersję, oryginalną śrubę i zakres kontroli.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać wersję, gwint oraz konfigurację podnoszenia.
Supreme ma dwie zapadki umożliwiające montaż ręczny za ucho. Basic montuje się kluczem imbusowym. Parametry metrycznej rodziny zestawiono w tabelach.
Nie. Instrukcja wyklucza obracanie samego punktu pod obciążeniem oraz ciągły ruch przegubowy ucha. Przed podnoszeniem ucho musi być ustawione w kierunku siły; sposób przemieszczania ładunku należy sprawdzić w instrukcji.
Bieżący katalog pewag podaje PLGW 4,9 t M30. Dla wcześniej zakupionych wyrobów obowiązują oznaczenia i dokumentacja konkretnego punktu.
Podaj wersję, gwint, długość śruby, materiał konstrukcji, masę ładunku oraz liczbę i kierunki pracy punktów.
