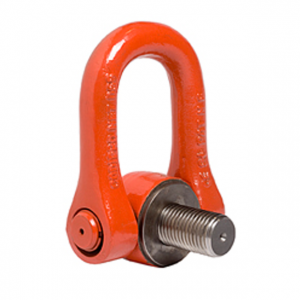

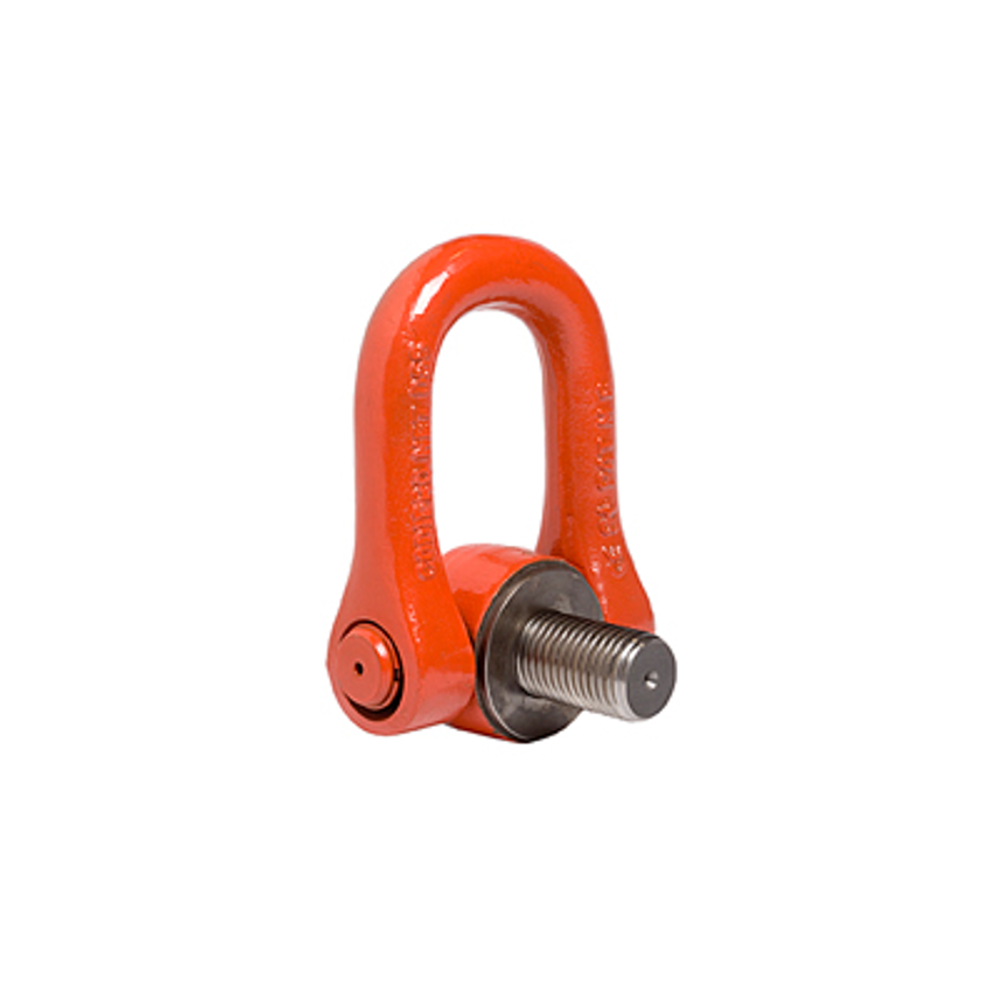

Punkt mocujący DSS
Producent: CODIPRODystrybucja i dobór: CECHO
CODIPRO GRADUP · PODWÓJNIE PRZEGUBOWY PUNKT DO PODNOSZENIA
Wkręcany punkt z obrotem 360° i uchyleniem kabłąka 180°. Podwójny przegub ustawia DSS UP w kierunku zawiesia i umożliwia operacje z obrotem obciążonego ładunku.
4,5–32,1 tDOR zależny od wykonania i współczynnika bezpieczeństwa29 wykonań w tabeli producenta
Potrzebujesz doboru punktu mocującego DSS?
Podaj masę ładunku, liczbę punktów, kierunki obciążenia i parametry gwintu. Dobierzemy wykonanie DSS do konstrukcji.
Zapytaj CECHO o DSS →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący CODIPRO DSS — najważniejsze informacje
PODWÓJNY PRZEGUB360° / 180°Obrót i uchylenie kabłąka
PODNOSZENIEObrót pod obciążeniemWedług instrukcji CODIPRO
DOBÓR DORWspółczynnik 4:1 / 5:1Oddzielne kolumny tabel
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →

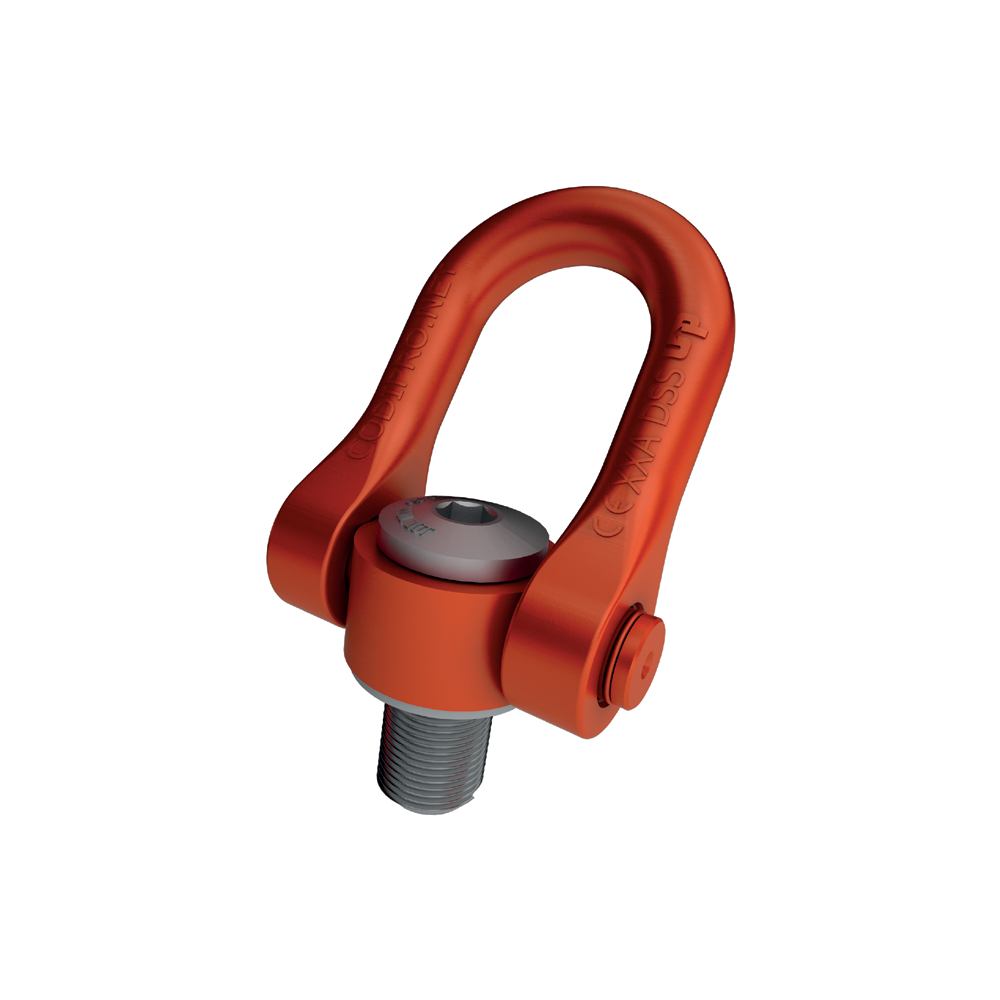

DWIE OSIE RUCHU
Obrotowa podstawa i uchylny kabłąk.
CODIPRO DSS UP jest uniwersalnym punktem z podwójnym przegubem. Obrót podstawy o 360° i uchylenie kabłąka o 180° pomagają ustawić połączenie w kierunku działania zawiesia.
Seria GRADUP jest przystosowana do obrotu pod obciążeniem. Producent dopuszcza podnoszenie proste, pod kątem, przechylanie i obracanie ładunków, z doborem konfiguracji w zakresie kąta obciążenia od 0° do 90°.
DSS ma indywidualny numer identyfikacyjny i oznaczenia DOR oraz momentu dokręcania. Produkt wykonano zgodnie z EN 1677-1; producent podaje zakres temperatur −20°C do +200°C. Dane w tabelach dotyczą standardowej serii DSS UP, bez mieszania z DSS nierdzewnym, żeńskim lub do przyspawania.
DANE TECHNICZNE CODIPRO

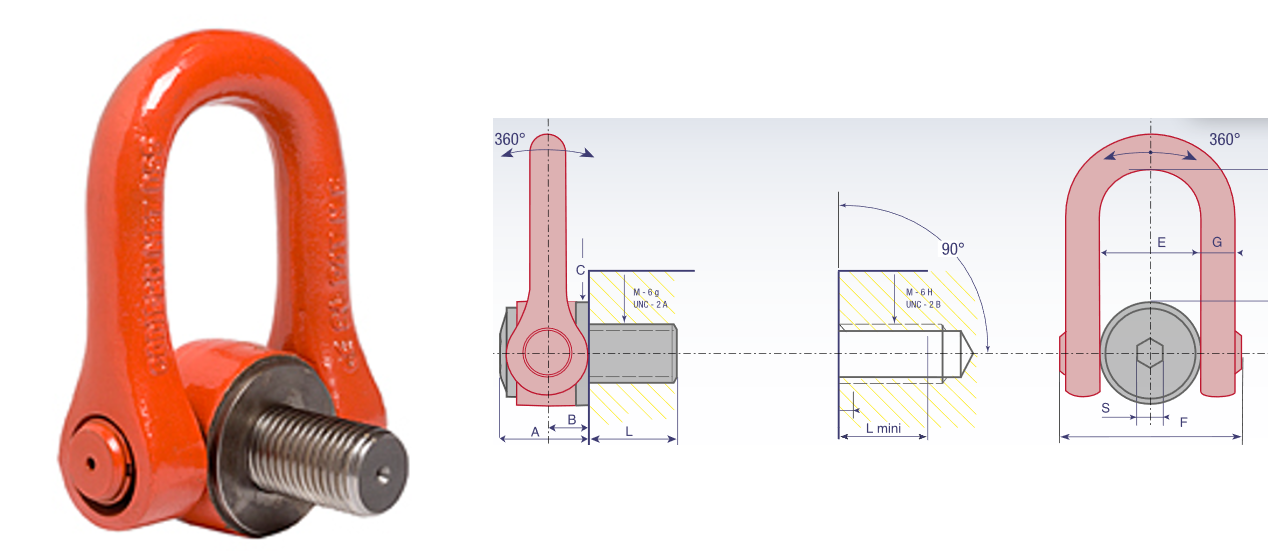

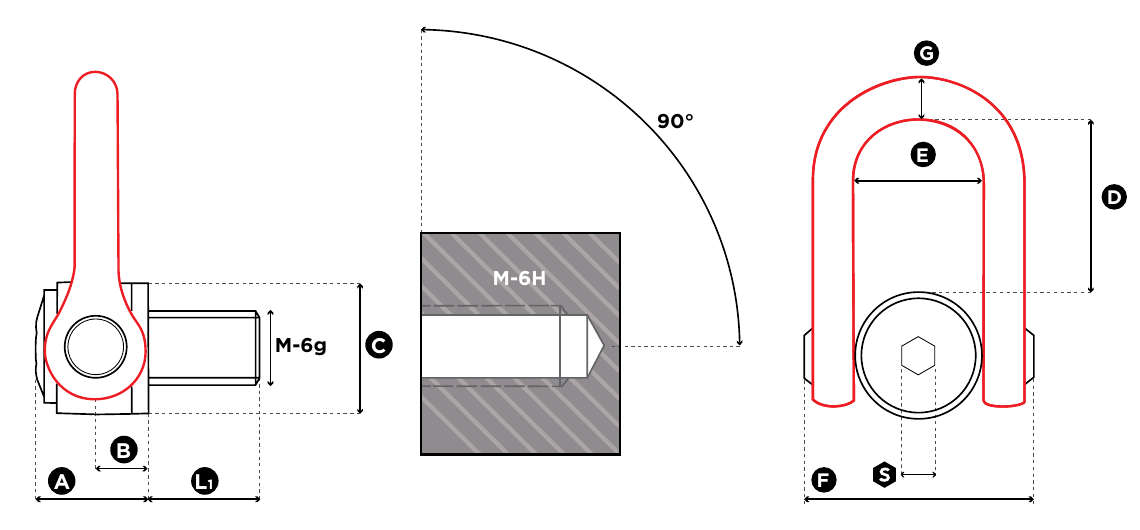

Rysunek wymiarowy i tabela DSS
Dane aktualnej serii DSS UP. Kolumny 5:1 i 4:1 oznaczają różne współczynniki bezpieczeństwa; stosuj wartość właściwą dla oznakowania wyrobu i przyjętych warunków doboru.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

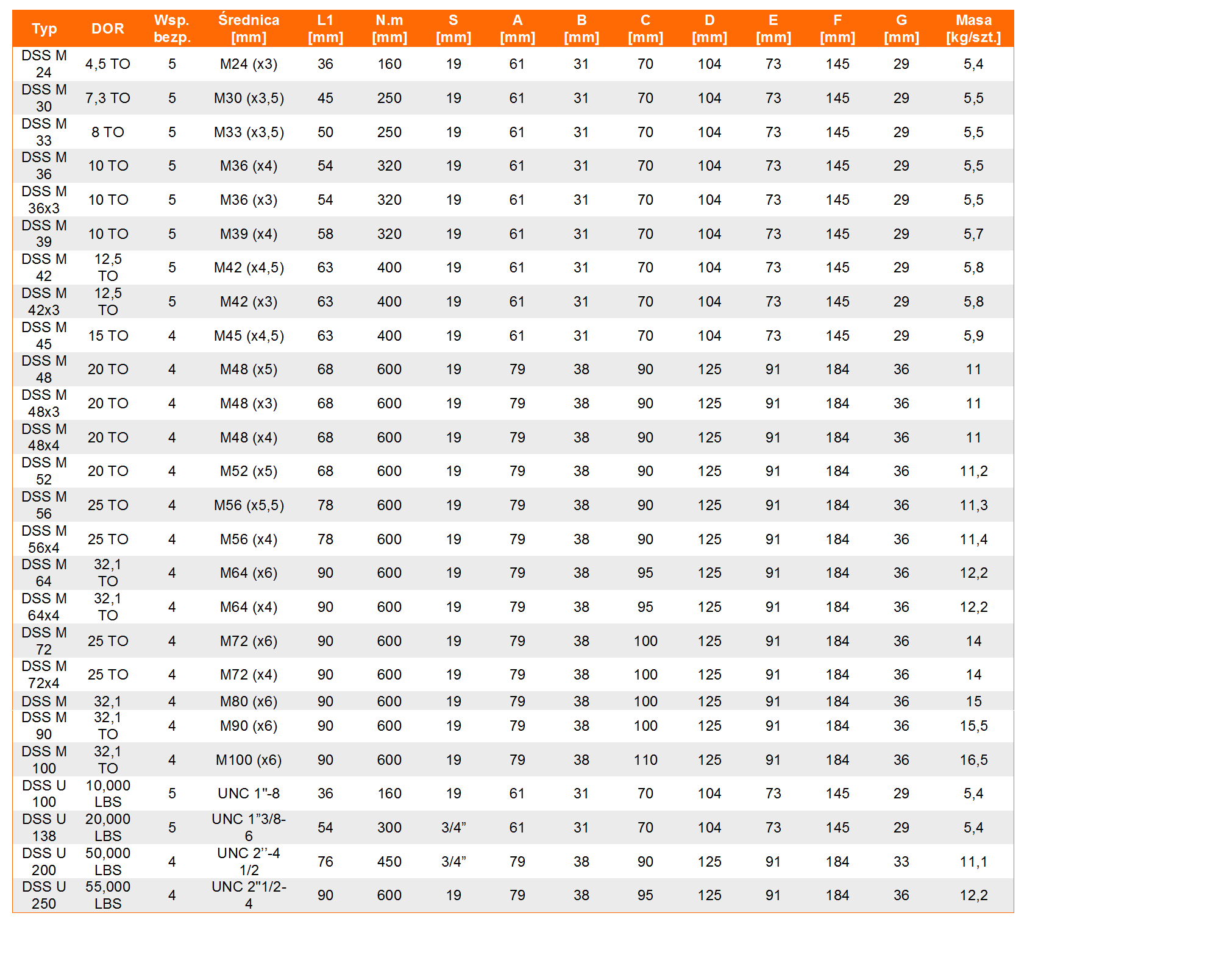

| Typ | Gwint | DOR 5:1 [t] | DOR 4:1 [t] | L1 [mm] | Moment [Nm] | S [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DSS M 24 UP | M 24 (x3) | 4,5 | 5,5 | 36 | 160 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,4 |
| DSS M 30 UP | M 30 (x3,5) | 7,7 | 8,5 | 45 | 250 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,5 |
| DSS M 33 UP | M 33 (x3,5) | 8,5 | 10,5 | 50 | 250 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,5 |
| DSS M 36 UP | M 36 (x4) | 11 | 12 | 54 | 320 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,5 |
| DSS M 36x3 UP | M 36 (x3) | 11 | 12 | 54 | 320 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,5 |
| DSS M 39 UP | M 39 (x4) | 12 | 14 | 58 | 320 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,7 |
| DSS M 42 UP | M 42 (x4,5) | 13 | 15 | 63 | 400 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,8 |
| DSS M 42x3 UP | M 42 (x3) | 13 | 15 | 63 | 400 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,8 |
| DSS M 45 UP | M 45 (x4,5) | 14,5 | 16 | 63 | 400 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,9 |
| DSS M 48 UP | M 48 (x5) | 17 | 20 | 68 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11,0 |
| DSS M 48x3 UP | M 48 (x3) | 17 | 20 | 68 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11,0 |
| DSS M 48x4 UP | M 48 (x4) | 17 | 20 | 68 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11,0 |
| DSS M 52 UP | M 52 (x5) | 19 | 21 | 68 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11,2 |
| DSS M 56 UP | M 56 (x5,5) | 22 | 25 | 78 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11,3 |
| DSS M 56x4 UP | M 56 (x4) | 22 | 25 | 78 | 600 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11,4 |
| DSS M 64 UP | M 64 (x6) | 25 | 32,1 | 90 | 600 | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 12,2 |
| DSS M 64x4 UP | M 64 (x4) | 25 | 32,1 | 90 | 600 | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 12,2 |
| DSS M 72 UP | M 72 (x6) | 22 | 25 | 90 | 600 | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 14,0 |
| DSS M 72x4 UP | M 72 (x4) | 22 | 25 | 90 | 600 | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 14,0 |
| DSS M 80 UP | M 80 (x6) | 25 | 32,1 | 90 | 600 | 19 | 79 | 38 | 100 | 123 | 91 | 182 | 45 | 15,0 |
| DSS M 90 UP | M 90 (x6) | 25 | 32,1 | 90 | 600 | 19 | 79 | 38 | 100 | 123 | 91 | 182 | 45 | 15,5 |
| DSS M 100 UP | M 100 (x6) | 25 | 32,1 | 90 | 600 | 19 | 79 | 38 | 110 | 123 | 91 | 182 | 45 | 16,5 |
DOR w tonach, masa własna w kg/szt. Moment dokręcania dla gwintów metrycznych w Nm. Współczynnik 4:1 lub 5:1 nie jest kątem obciążenia. DOR całego układu wymaga sprawdzenia konfiguracji, liczby punktów i kierunku sił. Źródło: karta producenta CODIPRO DSS ↗.

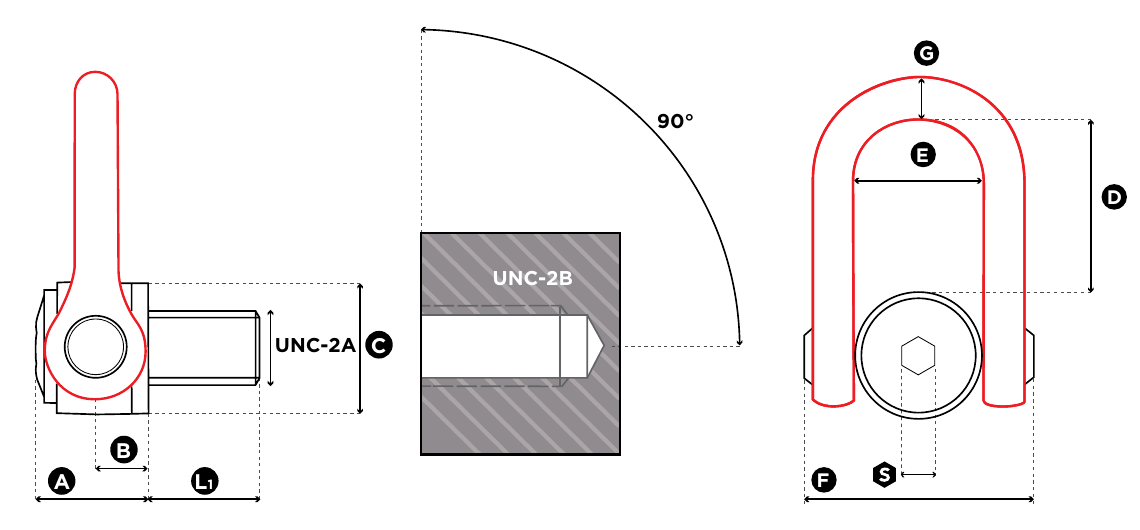

WYKONANIA CALOWE
DSS UP z gwintem UNC
Powiększ rysunek ↗PARAMETRY WERSJI UNCNa telefonie przesuń tabelę w bok →
| Typ | Gwint | DOR 5:1 [t] | DOR 4:1 [t] | L1 [mm] | Moment [ft·lb] | S [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DSS U 100 UP | UNC 1’’-8 | 4,5359 | 5,8967 | 36 | 125 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,4 |
| DSS U 125 UP | UNC 1" 1/4-7 | 6,8038 | 8,6182 | 45 | 200 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,4 |
| DSS U 138 UP | UNC 1" 3/8-6 | 9,5254 | 9,979 | 54 | 240 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,4 |
| DSS U 150 UP | UNC 1" 1/2-6 | 9,979 | 12,2469 | 54 | 240 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,4 |
| DSS U 175 UP | UNC 1" 3/4-5 | 12,2469 | 14,9685 | 63 | 300 | 19 | 61 | 31 | 70 | 98 | 73 | 149 | 33 | 5,9 |
| DSS U 200 UP | UNC 2"-4,5 | 17,2365 | 22,6796 | 76 | 450 | 19 | 79 | 38 | 90 | 123 | 91 | 182 | 45 | 11,1 |
| DSS U 250 UP | UNC 2" 1/2-4 | 21,9992 | 24,9475 | 90 | 450 | 19 | 79 | 38 | 95 | 123 | 91 | 182 | 45 | 12,2 |
DOR przeliczono według 1 lb = 0,45359237 kg i zaokrąglono w dół do 0,0001 t. Moment dla UNC pozostaje w jednostce źródłowej ft·lb. Gwinty metryczne i UNC nie są zamienne. Pełne wartości źródłowe zawiera karta CODIPRO.
DOBÓR Z DYSTRYBUTOREM
Dobierz punkt do konstrukcji i całego układu.
O nośności decyduje również połączenie gwintowe, materiał podłoża i rozkład obciążenia między punktami.
Gwint i miejsce montażu
Sprawdź średnicę i skok gwintu, długość L1 oraz materiał konstrukcji. Zapewnij wymagane wkręcenie i miejsce na swobodny ruch kabłąka; jego prześwit E i szerokość F pomagają zweryfikować połączenie.
Montaż i swoboda ruchu
Dokręć punkt momentem podanym dla jego wykonania, z pełnym oparciem podstawy. Zapewnij swobodny obrót ucha i prawidłowe osadzenie haka. Przed użyciem sprawdź oznaczenia, gwint i stan elementów.
DOKUMENTACJA PRODUCENTA
Instrukcja i konfiguracje podnoszenia.
Przed montażem korzystaj z aktualnej instrukcji CODIPRO oraz tabel obciążeń zależnych od konfiguracji. Ustal właściwy współczynnik bezpieczeństwa, kierunek siły i moment dokręcania dla konkretnego punktu.
Obciążenia w różnych konfiguracjach ↗Instrukcja i dokumentacja producenta ↗Karta techniczna DSS ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przy doborze lub kontroli punktu prześlij jego pełne oznaczenie, numer identyfikacyjny, zdjęcia oraz dane konstrukcji. Nie stosuj niezatwierdzonych zamienników elementów punktu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje punkt DSS?
Producentem jest CODIPRO. CECHO pomaga dobrać wykonanie DSS, połączenie z konstrukcją i konfigurację podnoszenia.
Czy DSS może obracać się pod obciążeniem?
Tak. Seria DSS UP umożliwia obrót obciążonego ładunku. Punkt musi być prawidłowo zamontowany, a kabłąk i podstawa muszą mieć swobodę ruchu zgodną z instrukcją.
Co oznaczają 360° i 180°?
360° oznacza obrót podstawy wokół osi śruby, a 180° zakres uchylenia kabłąka. Nie są to wartości kąta między cięgnami zawiesia.
Czy punkty o tej samej średnicy gwintu są zamienne?
Nie zawsze. Należy sprawdzić także skok gwintu, długość wkręcenia, wymiary i DOR konkretnego wykonania. Drobnozwojnych wersji nie wolno wkręcać w otwór ze standardowym skokiem.
Jakie informacje przesłać do wyceny?
Podaj gwint i długość, masę i środek ciężkości ładunku, liczbę punktów, kąty obciążenia, materiał podłoża i liczbę sztuk.
