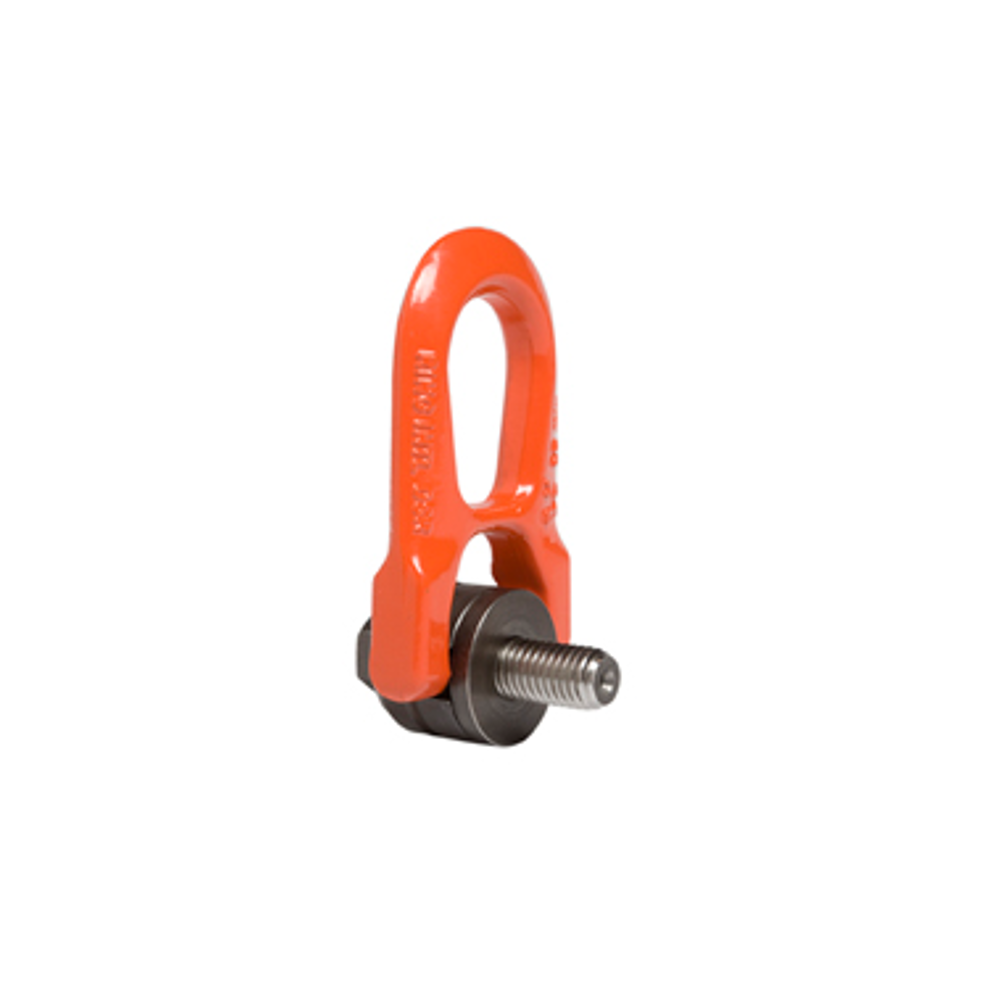

Punkt mocujący DSR
Producent: CODIPRODystrybucja i dobór: CECHO
CODIPRO GRADUP · PODWÓJNIE PRZEGUBOWY PUNKT DO PODNOSZENIA
Obrotowy punkt z zabezpieczającą poprzeczką, przegubem 180° i obrotem podstawy 360°. DSR UP umożliwia podnoszenie, przechylanie i obracanie ładunku pod obciążeniem.
0,07–9 tDOR zależny od wykonania i współczynnika bezpieczeństwa28 wykonań w tabeli producenta
Potrzebujesz doboru punktu mocującego DSR?
Podaj masę ładunku, liczbę punktów, kierunki obciążenia i parametry gwintu. Dobierzemy wykonanie DSR do konstrukcji.
Zapytaj CECHO o DSR →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący CODIPRO DSR — najważniejsze informacje
PODWÓJNY PRZEGUB360° / 180°Obrót i uchylenie kabłąka
PODNOSZENIEObrót pod obciążeniemWedług instrukcji CODIPRO
DOBÓR DORWspółczynnik 4:1 / 5:1Oddzielne kolumny tabel
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →
DWIE OSIE RUCHU
Podwójny przegub z poprzeczką ochronną.

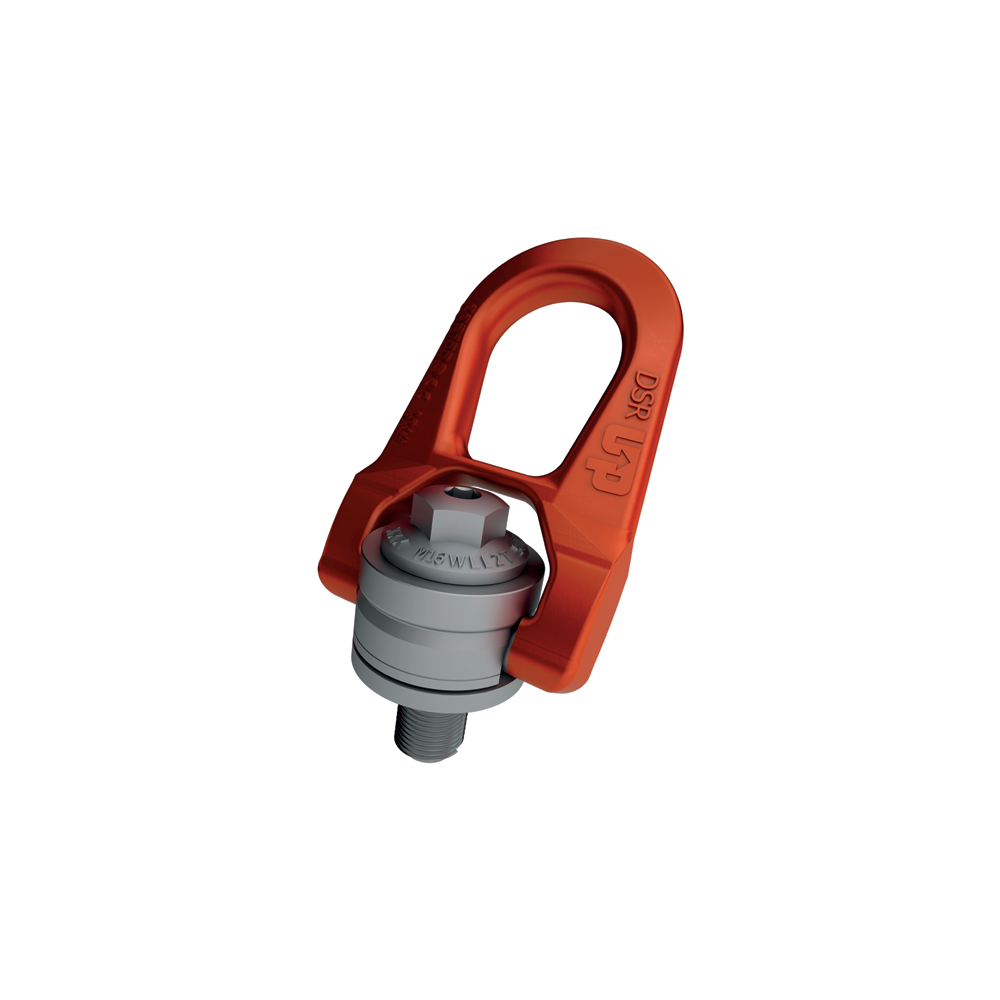

CODIPRO DSR UP łączy obrót podstawy o 360° z uchyleniem kabłąka o 180°. Podwójny przegub ustawia punkt w kierunku zawiesia, a poprzeczka chroni obszar połączenia.
Seria GRADUP umożliwia obrót pod obciążeniem. Stosuje się ją do podnoszenia prostego i pod kątem, przechylania oraz obracania, zgodnie z tabelą konfiguracji CODIPRO dla kierunków obciążenia 0–90°.
Każdy punkt ma indywidualny numer identyfikacyjny, oznaczenie DOR i momentu dokręcania. Producent potwierdza zgodność z EN 1677-1 oraz pracę w temperaturze −20°C do +200°C. Punkt można dokręcać kluczem imbusowym S1 lub płaskim S2.
DANE TECHNICZNE CODIPRO

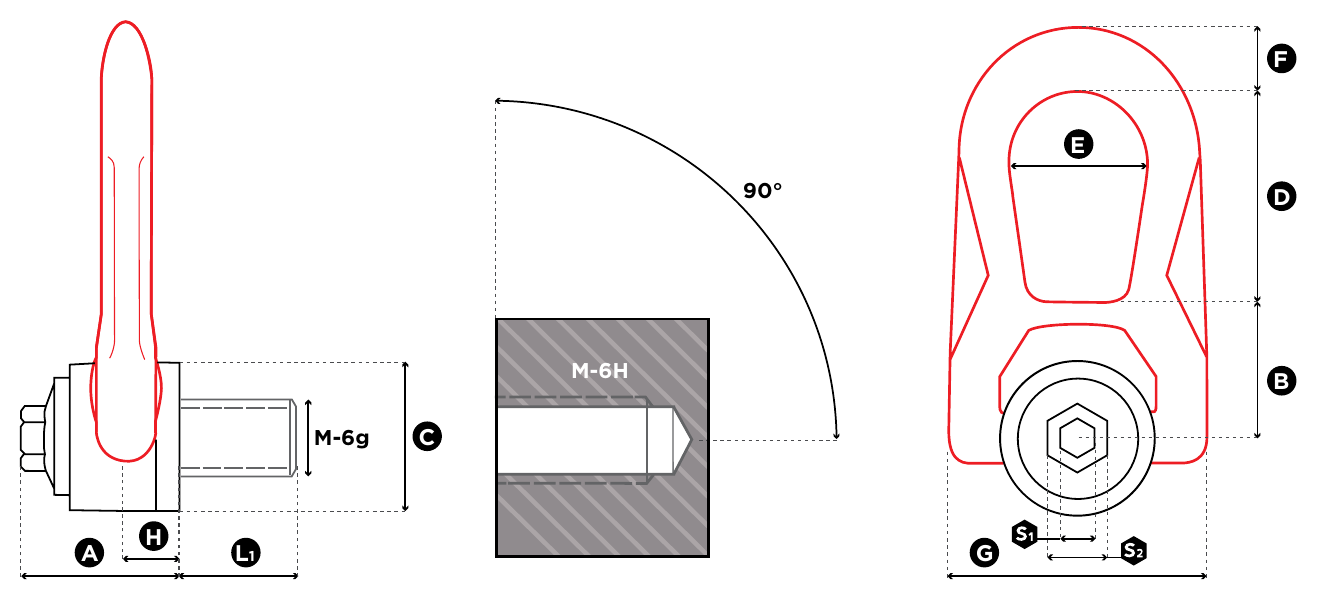

Rysunek wymiarowy i tabela DSR
Dane aktualnej serii DSR UP. Kolumny 5:1 i 4:1 oznaczają różne współczynniki bezpieczeństwa; stosuj wartość właściwą dla oznakowania wyrobu i przyjętych warunków doboru.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

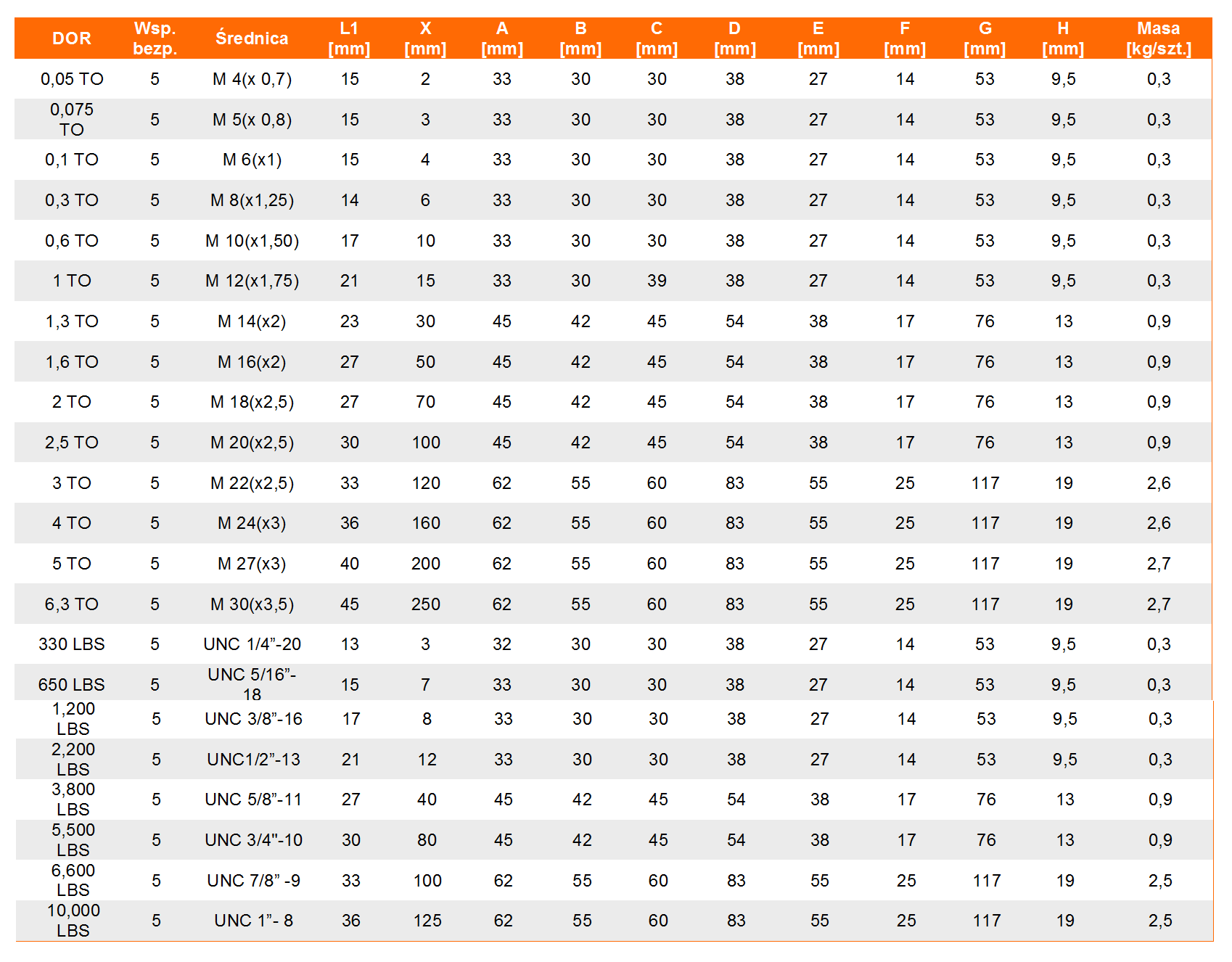

| Typ | Gwint | DOR 5:1 [t] | DOR 4:1 [t] | L1 [mm] | Moment [Nm] | S1 [mm] | S2 [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DSR M 5 UP | M 5 (x0,8) | 0,07 | 0,1 | 15 | 3 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M 6 UP | M 6 (x1) | 0,15 | 0,2 | 15 | 4 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M 8 UP | M 8 (x1,25) | 0,4 | 0,5 | 15 | 6 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M 10 UP | M 10 (x1,5) | 0,7 | 0,9 | 18 | 10 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M 12 UP | M 12 (x1,75) | 1,05 | 1,3 | 21 | 15 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR M12 1t2 UP | M 12 (x1.75) | 1,2 | 1,5 | 21 | 15 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M 14 UP | M 14 (x2) | 1,4 | 1,8 | 23 | 30 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M 16 UP | M 16 (x2) | 2 | 2,3 | 27 | 50 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M 18 UP | M 18 (x2,5) | 2,3 | 2,3 | 27 | 70 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M 20 2t5 UP | M 20 (x2,5) | 2,5 | 2,5 | 30 | 100 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR M 20 3t2 UP | M 20 (x2,5) | 2,9 | 3,2 | 25 | 100 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR M 22 UP | M 22 (x2,5) | 3,5 | 4,5 | 33 | 120 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR M 24 UP | M 24 (x3) | 4,4 | 5,5 | 36 | 160 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR M 27 UP | M 27 (x3) | 5,7 | 6 | 40 | 200 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 |
| DSR M 30 6t3 UP | M 30 (x3,5) | 6 | 6,3 | 45 | 250 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 |
| DSR M 30 8t UP | M 30 (x3,5) | 6,7 | 8 | 45 | 250 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,4 |
| DSR M 36 UP | M 36 (x4) | 8 | 8,5 | 54 | 320 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,4 |
| DSR M 42 UP | M 42 (x4,5) | 8,5 | 9 | 63 | 400 | 14 | 30 | 80 | 77 | 78 | 98 | 71 | 26 | 141 | 28 | 5,5 |
DOR w tonach, masa własna w kg/szt. Moment dokręcania dla gwintów metrycznych w Nm. Współczynnik 4:1 lub 5:1 nie jest kątem obciążenia. DOR całego układu wymaga sprawdzenia konfiguracji, liczby punktów i kierunku sił. Źródło: karta producenta CODIPRO DSR ↗.
WYKONANIA CALOWE
DSR UP z gwintem UNC
Powiększ rysunek ↗PARAMETRY WERSJI UNCNa telefonie przesuń tabelę w bok →
| Typ | Gwint | DOR 5:1 [t] | DOR 4:1 [t] | L1 [mm] | Moment [ft·lb] | S1 [mm] | S2 [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | F [mm] | G [mm] | H [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DSR U 025 UP | UNC 1/4’’-20 | 0,1496 | 0,2041 | 13 | 3 | 8 | 16 | 32 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR U 516 UP | UNC 5/16’’-18 | 0,4535 | 0,5443 | 15 | 5 | 8 | 16 | 32 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR U 038 UP | UNC 3/8"-16 | 0,5896 | 0,7257 | 17 | 8 | 8 | 16 | 32 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR U 050 UP | UNC 1/2"-13 | 1,0886 | 1,27 | 21 | 12 | 8 | 16 | 32 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| DSR U 058 UP | UNC 5/8"-11 | 1,769 | 2,2226 | 27 | 40 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR U 075 UP | UNC 3/4"-10 | 2,3813 | 2,3813 | 30 | 80 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13 | 0,9 |
| DSR U 078 UP | UNC 7/8"-9 | 3,5833 | 4,4452 | 33 | 90 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,5 |
| DSR U 100 UP | UNC 1"-8 | 5,0802 | 5,6699 | 36 | 125 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR U 118 UP | UNC 1" 1/8-7 | 5,2163 | 5,8967 | 42 | 160 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,6 |
| DSR U 125 UP | UNC 1" 1/4-7 | 6,1234 | 6,1234 | 45 | 200 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19 | 2,7 |
DOR przeliczono według 1 lb = 0,45359237 kg i zaokrąglono w dół do 0,0001 t. Moment dla UNC pozostaje w jednostce źródłowej ft·lb. Gwinty metryczne i UNC nie są zamienne. Pełne wartości źródłowe zawiera karta CODIPRO.
DOBÓR Z DYSTRYBUTOREM
Dobierz punkt do konstrukcji i całego układu.
O nośności decyduje również połączenie gwintowe, materiał podłoża i rozkład obciążenia między punktami.
Gwint i miejsce montażu
Sprawdź średnicę i skok gwintu, długość L1 oraz materiał konstrukcji. Porównaj prześwit E, szerokość G i wymiary podstawy z hakiem oraz dostępnym miejscem montażu.
Montaż i swoboda ruchu
Użyj klucza S1 lub S2 i momentu podanego dla wykonania. Podstawa musi przylegać do konstrukcji, a kabłąk mieć swobodę ruchu. Przed podnoszeniem sprawdź stan gwintu, oznaczenia i prawidłowe osadzenie haka.
DOKUMENTACJA PRODUCENTA
Instrukcja i konfiguracje podnoszenia.
Przed montażem korzystaj z aktualnej instrukcji CODIPRO oraz tabel obciążeń zależnych od konfiguracji. Ustal właściwy współczynnik bezpieczeństwa, kierunek siły i moment dokręcania dla konkretnego punktu.
Obciążenia w różnych konfiguracjach ↗Instrukcja i dokumentacja producenta ↗Karta techniczna DSR ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przy doborze lub kontroli punktu prześlij jego pełne oznaczenie, numer identyfikacyjny, zdjęcia oraz dane konstrukcji. Nie stosuj niezatwierdzonych zamienników elementów punktu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje punkt DSR?
Producentem jest CODIPRO. CECHO pomaga dobrać wykonanie DSR, połączenie z konstrukcją i konfigurację podnoszenia.
Czy DSR może obracać się pod obciążeniem?
Tak. Aktualna seria DSR UP jest przeznaczona także do obracania obciążonego ładunku, zgodnie z instrukcją i tabelą konfiguracji CODIPRO.
Dlaczego tabela zawiera dwie wersje M12, M20 i M30?
To różne wykonania DSR UP. Mają inne nośności i gabaryty; M20 różni się także długością L1. Pełny symbol produktu pozwala przypisać właściwy wiersz.
Jakim kluczem dokręcić DSR?
DSR ma gniazdo imbusowe S1 i sześciokąt pod klucz płaski S2. Rozmiary kluczy oraz moment dokręcania podano dla każdego wykonania w tabeli.
Jakie informacje przesłać do wyceny?
Podaj gwint i długość, masę i środek ciężkości ładunku, liczbę punktów, kąty obciążenia, materiał podłoża i liczbę sztuk.
