Punkt mocujący AOR
Producent: pewagDystrybucja i dobór: CECHO

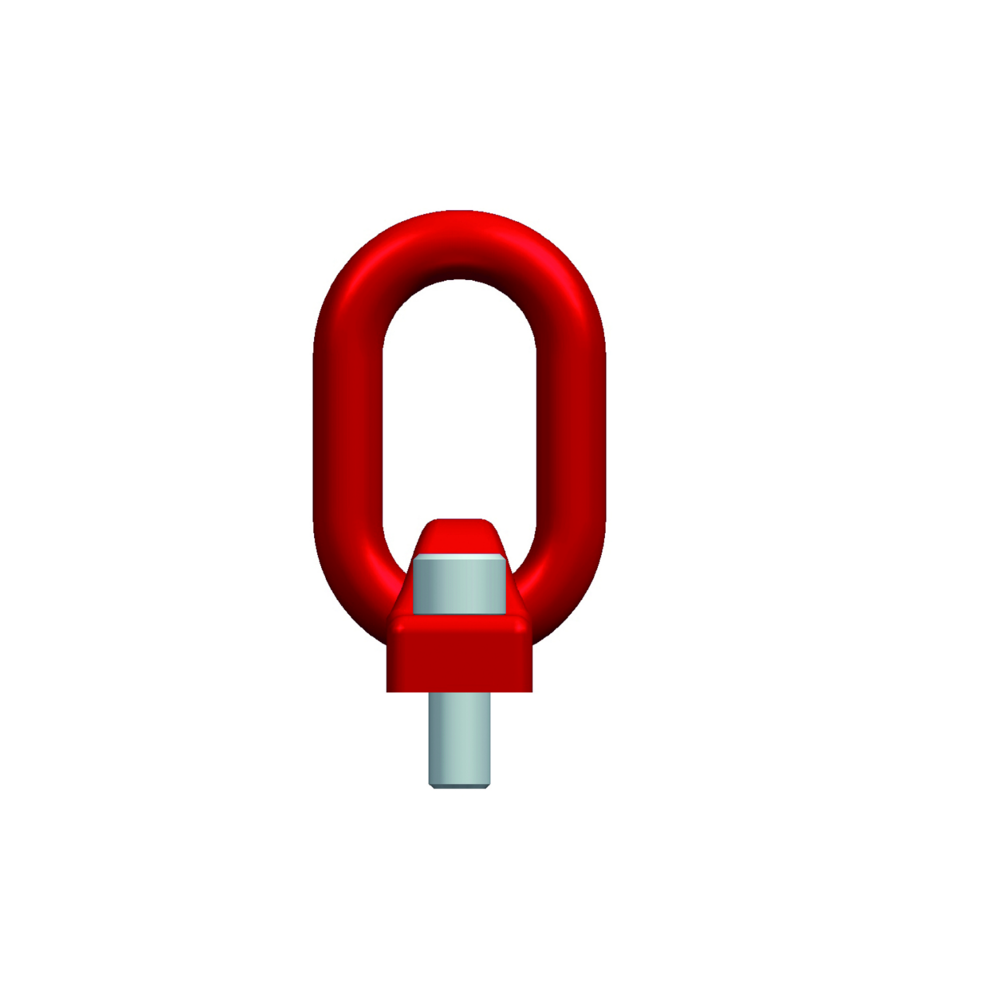

PEWAG PRO POINTS · PUNKT PRZYKRĘCANY · DWIE ŚRUBY
Przykręcany punkt podnoszenia do części maszyn i konstrukcji. Uchylne ogniwo łączy zawiesie z podstawą mocowaną dwiema śrubami; cztery aktualne rozmiary AOR 26–34.
21,2–36 tDOR pojedynczego punktu4 wykonania w tabeli producenta
Potrzebujesz doboru punktu mocującego AOR?
Podaj masę ładunku, liczbę punktów, kierunki sił oraz materiał i wymiary miejsca montażu. Dobierzemy rozmiar AOR.
Zapytaj CECHO o AOR →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący pewag AOR — najważniejsze informacje
PEWAG PRO POINTSDwie śrubyMontaż do konstrukcji
UCHYLNE OGNIWOSwoboda ustawieniaBez opierania o krawędzie
NOŚNOŚĆWspółczynnik min. 4:1DOR według konfiguracji
WSPARCIE CECHODobór połączeniaKontakt z technikiem →
PODNOSZENIE MASZYN I KONSTRUKCJI

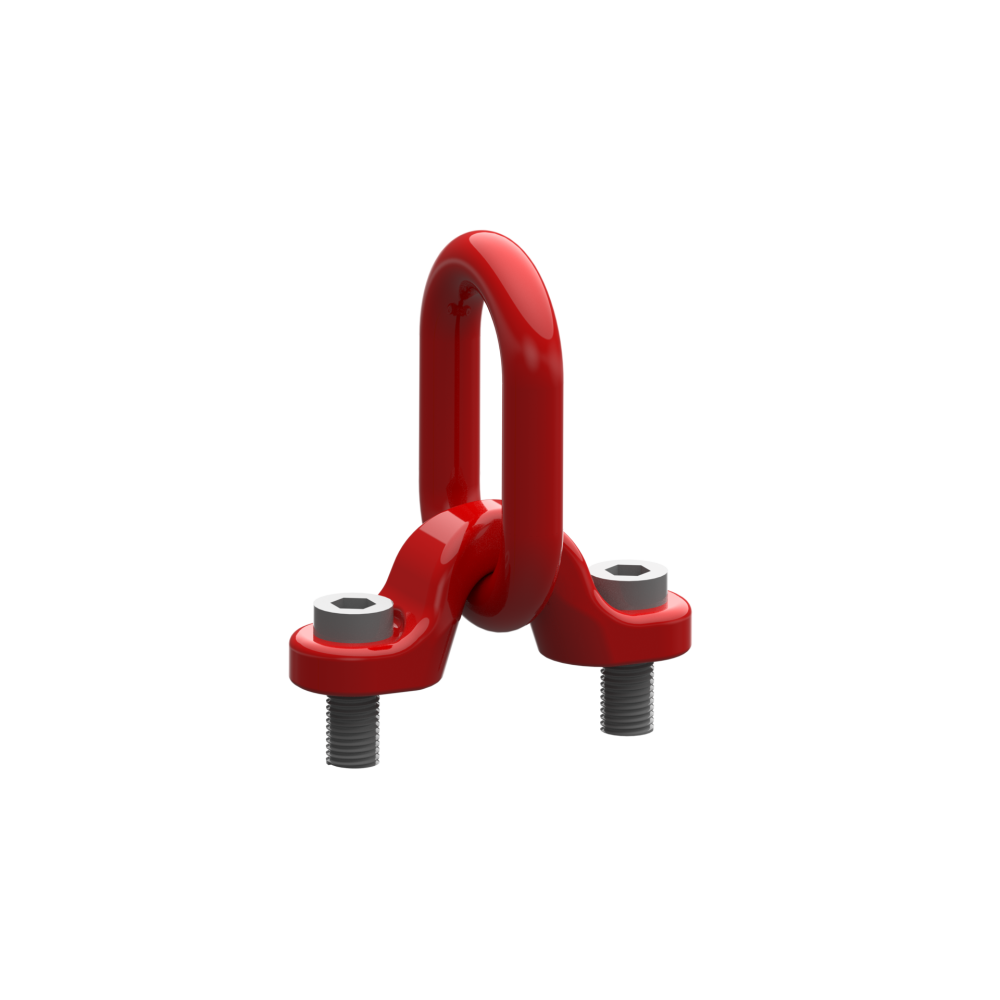

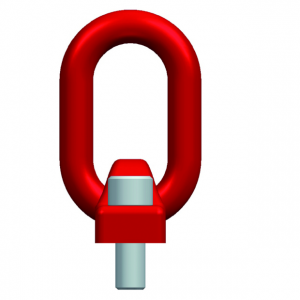

Uchylne ogniwo na przykręcanej podstawie.
pewag AOR służy do połączenia części maszyny lub konstrukcji z zawiesiem. Dwie śruby mocujące przenoszą siły przez podstawę punktu do odpowiednio wytrzymałego podłoża.
Ogniwo musi poruszać się swobodnie i ustawiać zgodnie z kierunkiem siły. Nie może opierać się o elementy konstrukcji. Nośność dobiera się do liczby cięgien, kąta pracy i rozkładu obciążenia.
Instrukcja dopuszcza okazjonalne obracanie lub odwracanie ładunku; ciągłe obracanie jest niedozwolone. Po podnoszeniu, szczególnie przy sile równoległej do powierzchni montażowej, należy sprawdzić prawidłowe osadzenie punktu.
DANE TECHNICZNE PEWAG

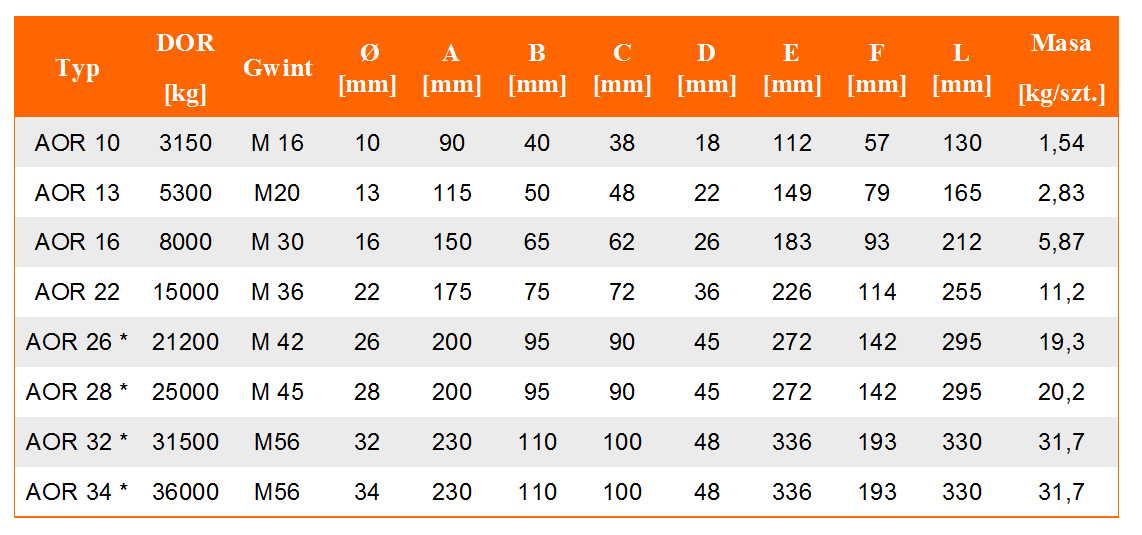

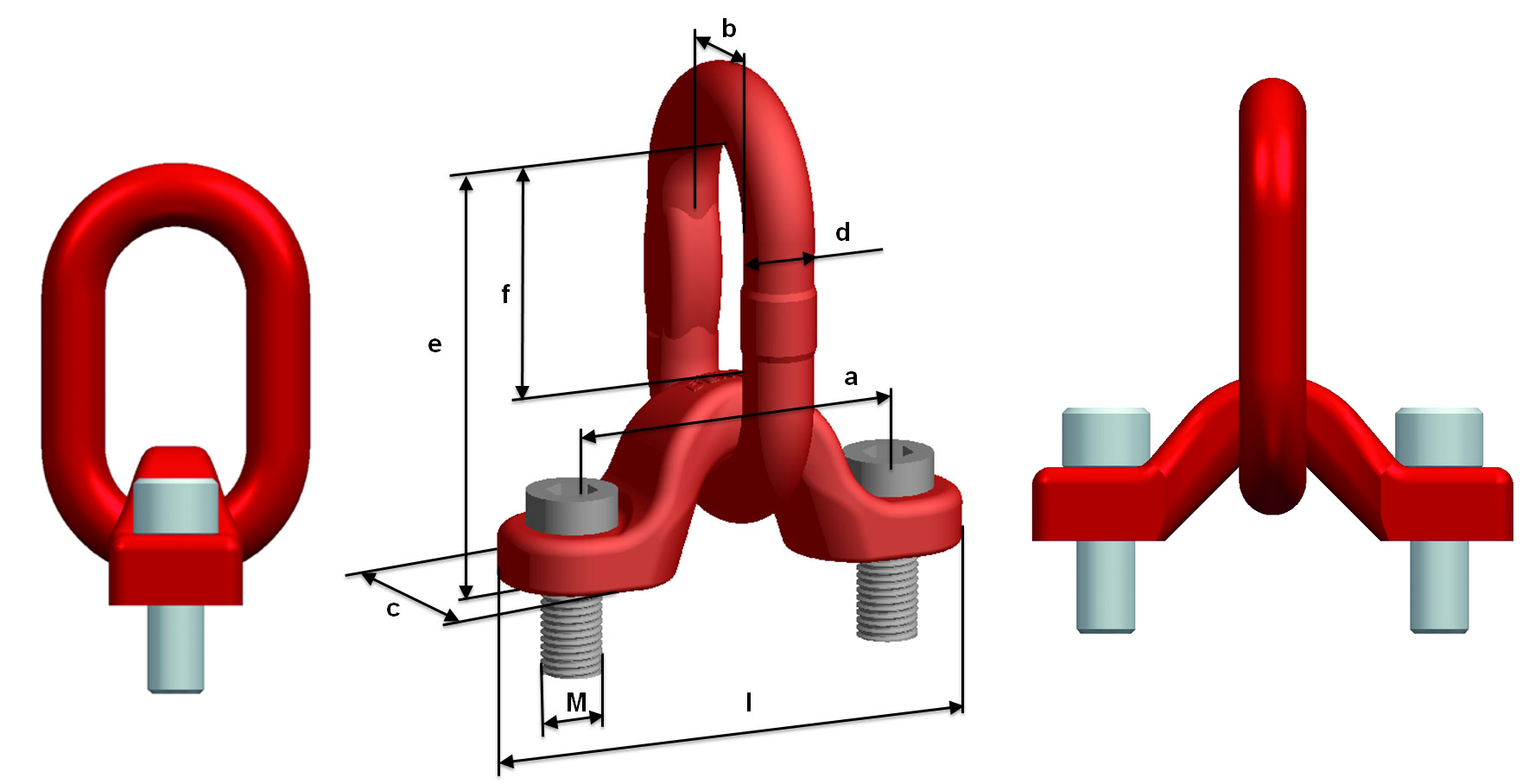

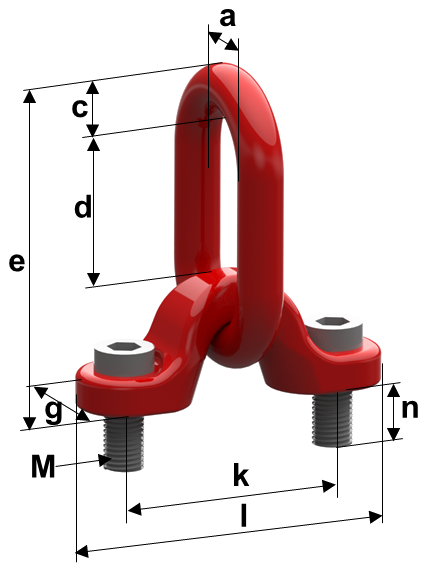

Rysunek wymiarowy i tabela AOR
Tabela wymiarów dotyczy pojedynczego punktu. W drugiej tabeli podano moment dokręcania oraz DOR całego układu dla właściwego schematu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint M | DOR [t] | a [mm] | c [mm] | d [mm] | e [mm] | g [mm] | k [mm] | l [mm] | n [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AOR 26 | M42 | 21,2 | 95 | 45 | 142 | 272 | 90 | 200 | 295 | 67 | 19,3 |
| AOR 28 | M45 | 25 | 95 | 45 | 142 | 272 | 90 | 200 | 295 | 67 | 20,2 |
| AOR 32 | M56 | 31,5 | 110 | 48 | 193 | 336 | 100 | 230 | 330 | 88 | 31,7 |
| AOR 34 | M56 | 36 | 110 | 48 | 193 | 336 | 100 | 230 | 330 | 88 | 31,7 |
DOR w t, masa w kg/szt., wymiary w mm. Zakres aktualnej karty producenta: AOR 26, 28, 32 i 34. Źródło: karta producenta pewag AOR ↗.
KONFIGURACJE PODNOSZENIA
DOR całego układu — wartości w tonach
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
NOŚNOŚĆ UKŁADU [t]Przesuń tabelę, aby zobaczyć wszystkie konfiguracje →
| Typ | Gwint M | Moment [Nm] |  1 cięgno · 0° |  1 cięgno · 90° |  2 cięgna · 0° |  2 cięgna · 90° |  2 cięgna · β 0–45° | 2 cięgna · β 45–60° |  3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° |  2 cięgna · asymetria |  3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AOR 26 | M42 | 2100 | 21,2 | 21,2 | 42,4 | 42,4 | 30 | 21,2 | 45 | 31,5 | 21,2 | 21,2 |
| AOR 28 | M45 | 2400 | 25 | 25 | 50 | 50 | 33,5 | 25 | 50 | 37,5 | 25 | 25 |
| AOR 32 | M56 | 3200 | 31,5 | 31,5 | 63 | 63 | 45 | 31,5 | 67 | 47,5 | 31,5 | 31,5 |
| AOR 34 | M56 | 3200 | 36 | 36 | 72 | 72 | 50 | 36 | 75 | 53 | 36 | 36 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Dobierz punkt, śruby i nośne podłoże.
Uwzględnij masę i środek ciężkości ładunku, kierunek siły oraz materiał konstrukcji.
Śruby i dokręcanie
Stosuj oryginalne śruby określone przez pewag. Momenty wynoszą 2100 Nm dla AOR 26, 2400 Nm dla AOR 28 oraz 3200 Nm dla AOR 32 i 34. Głębokość gwintu i zabezpieczenie połączenia dobierz według instrukcji do materiału konstrukcji.
Ruch oraz kontrola
Sprawdź swobodę ogniwa, pełne oparcie podstawy, stan śrub i czytelność oznaczeń. Utrzymuj kierunek obciążenia zgodny z instrukcją; nie stosuj punktu do ciągłego obracania ładunku.
DOKUMENTACJA PRODUCENTA
Montaż i użytkowanie AOR.
Instrukcja AOR określa oryginalne śruby, wymagania dla gwintów, momenty dokręcania, kierunki sił, wpływ temperatury i zasady przeglądów. Przeczytaj ją przed montażem.
Instrukcja i dokumentacja producenta ↗Karta AOR i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie AOR, zdjęcia ogniwa, śrub i miejsca mocowania oraz dane ładunku. CECHO pomoże dobrać punkt i ustalić zakres kontroli.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje punkt AOR?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze punktu oraz jego połączenia z konstrukcją.
Czy AOR nadaje się do ciągłego obracania?
Nie. Instrukcja dopuszcza okazjonalne obracanie lub odwracanie ładunku, ale wyklucza pracę ciągłą.
Czy mogę użyć dowolnych śrub o tym samym gwincie?
Nie. Stosuj oryginalne śruby o parametrach określonych przez pewag, z właściwym momentem dokręcania.
Dlaczego tabela ma osobne nośności układów?
Siły zależą od liczby cięgien, ich kąta oraz symetrii. DOR układu nie jest automatycznie prostą sumą nośności punktów.
Jakie informacje przesłać do wyceny?
Podaj rozmiar lub wymaganą nośność, liczbę punktów, kierunki sił, materiał podłoża, rozstaw otworów i dostępną głębokość gwintów.
