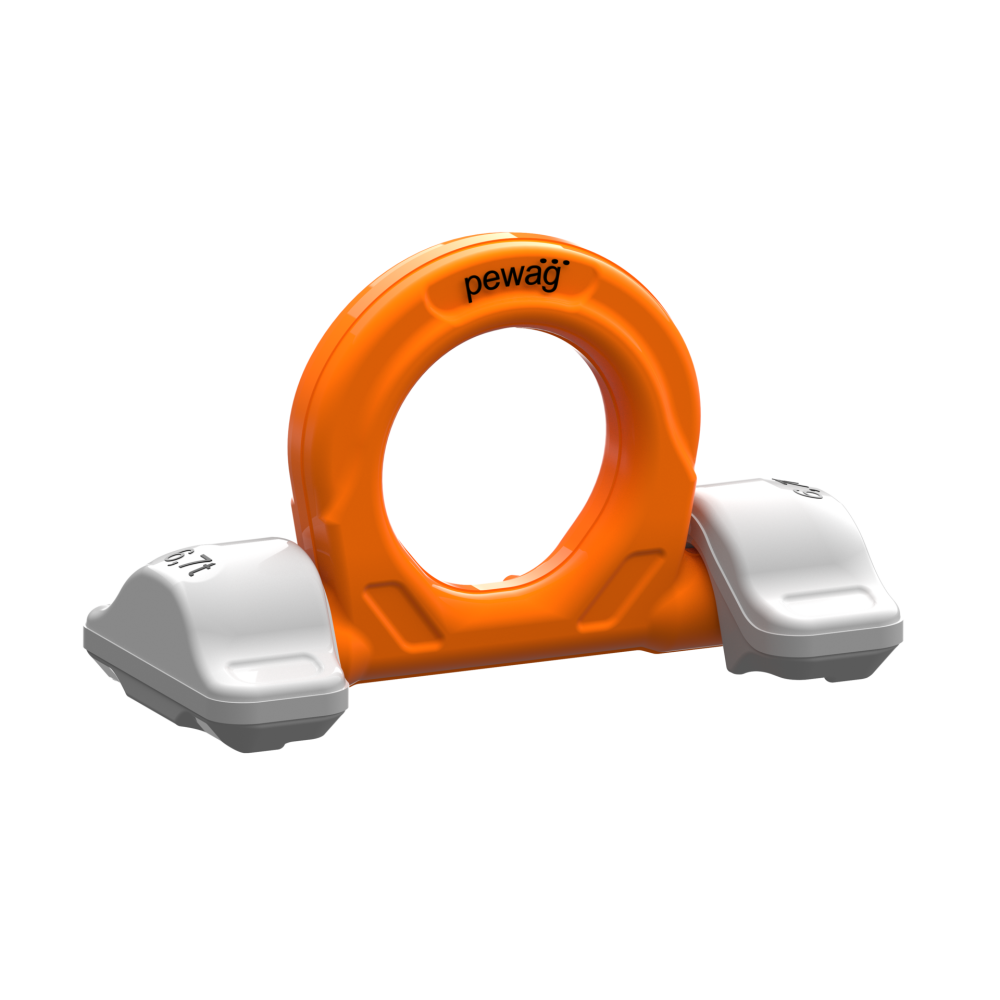

Punkt do przyspawania pewag PLKW Kappa
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PROFILIFT
pewag PLKW Kappa to punkt do przyspawania z ruchomym uchem i dwoma oddzielnymi blokami spawalniczymi. Pięć wykonań o DOR od 4 do 32,5 t do podnoszenia maszyn i konstrukcji.
4–32,5 tDopuszczalne obciążenie robocze5 wykonań w tabeli producenta
Potrzebujesz doboru punktu do przyspawania PLKW?
Prześlij masę i rysunek konstrukcji oraz planowane kierunki sił.
Zapytaj CECHO o PLKW →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt do przyspawania pewag PLKW — najważniejsze informacje
PEWAG PROFILIFTPLKW KappaDwa bloki spawalnicze
DOR4–32,5 t5 wykonań
RUCH UCHA180°Ustawienie do kierunku siły
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
PUNKT DO PRZYSPAWANIA
Stały punkt podnoszenia z dwoma blokami spawalniczymi.
Dwa bloki przekazują siły do konstrukcji, a opatentowany sposób montażu pomaga zachować właściwy odstęp pomiędzy blokami i uchem. Rozmiary 7 t i 32,5 t mają zoptymalizowaną nośność w aktualnej serii producenta.
Ucho odchyla się o 180° i przed obciążeniem musi być ustawione zgodnie z kierunkiem siły. Obracanie ładunku jest dopuszczalne w granicach instrukcji; ciągły ruch obrotowy lub ciągłe składanie ucha pod obciążeniem są niedozwolone.
Zakres temperatur bez redukcji wynosi od −20°C do +200°C. Od +200°C do +300°C obowiązuje współczynnik 0,9, a od +300°C do +400°C — 0,75. Poza zakresem −20…+400°C stosowanie jest niedozwolone. Nie stosuj punktu do podnoszenia ani zabezpieczania osób.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

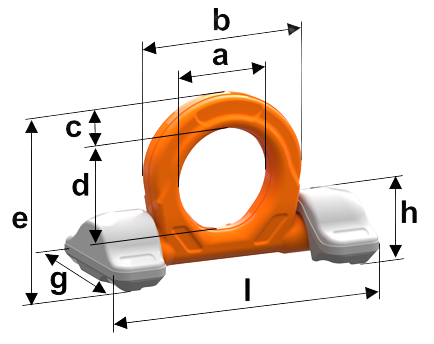

Rysunek wymiarowy i tabela PLKW
DOR dotyczy właściwego kierunku siły i poprawnie wykonanego połączenia spawanego. Sprawdź również nośność konstrukcji, do której mocujesz punkt.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | g [mm] | h [mm] | l [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLKW 4t | 4 | 48 | 78 | 17 | 50 | 82 | 60 | 28 | 136 | 0,8 |
| PLKW 7t | 7 | 60 | 100 | 21 | 50 | 104 | 83 | 39 | 173 | 1,9 |
| PLKW 10t | 10 | 70 | 118 | 24 | 70 | 121 | 95 | 43 | 204 | 2,9 |
| PLKW 16t | 16 | 90 | 150 | 30 | 90 | 155 | 120 | 55 | 264 | 6,1 |
| PLKW 32,5t | 32,5 | 130 | 214 | 44 | 130 | 222 | 170 | 77 | 374 | 17,2 |
| Typ | 1 punkt 0° [t] | 1 punkt 90° [t] | 2 punkty 0° [t] | 2 punkty 90° [t] | 2 punkty β0–45° [t] | 2 punkty β45–60° [t] | 3–4 punkty β0–45° [t] | 3–4 punkty β45–60° [t] | 2 punkty asym. [t] | 3–4 punkty asym. [t] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLKW 4t | 4 | 4 | 8 | 8 | 5,6 | 4 | 8,4 | 6 | 4 | 4 |
| PLKW 7t | 7 | 7 | 14 | 14 | 9,8 | 7 | 14,8 | 10,5 | 7 | 7 |
| PLKW 10t | 10 | 10 | 20 | 20 | 14,1 | 10 | 21,2 | 15 | 10 | 10 |
| PLKW 16t | 16 | 16 | 32 | 32 | 22,6 | 16 | 33,9 | 24 | 16 | 16 |
| PLKW 32,5t | 32,5 | 32,5 | 65 | 65 | 45,9 | 32,5 | 68,9 | 48,7 | 32,5 | 32,5 |
DOR podano w tonach, masę w kg/szt., wymiary w mm. Tabela układów dotyczy obciążenia symetrycznego; wartości asymetryczne są podane oddzielnie. Kąty β odnoszą się do odchylenia cięgien od pionu. 0° oznacza siłę prostopadłą do płaszczyzny przyspawania, 90° — równoległą. Źródło: karta producenta pewag PLKW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PLKW do konstrukcji i układu podnoszenia.
Podaj masę ładunku, liczbę punktów, kierunki sił oraz materiał i grubość konstrukcji. CECHO pomoże dobrać rozmiar i dokumentację.
Miejsce przyspawania
Zapewnij odpowiednią wytrzymałość podłoża oraz miejsce na spoiny i swobodny ruch ucha. Element zaczepiony do ucha nie może klinować się ani obciążać go na krawędzi.
Montaż i kontrola
Zastosuj kolejność i geometrię spawania z instrukcji. Przed pierwszym użyciem wymagane są badania nieniszczące spoin i przyległej konstrukcji. Sprawdź oznaczenia oraz ruch ucha.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PLKW, wydanie 09/2025 ↗. Zawiera geometrię spoin, kolejność montażu, tabele DOR i zasady kontroli. EN 1677-1 z parametrami mechanicznymi według wewnętrznej specyfikacji pewag.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PLKW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj ucho, bloki, spoiny i otaczającą konstrukcję. Pęknięcia, odkształcenia lub brak swobodnego ruchu wymagają wycofania punktu z eksploatacji. Naprawy i kontrole wykonuje kompetentny personel zgodnie z instrukcją.
Zobacz zakres serwisu CECHO →PYTANIA O PLKW
Co sprawdzić przed doborem?
Kto produkuje punkt do przyspawania PLKW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy PLKW można obciążać równolegle do płaszczyzny przyspawania?
Producent dopuszcza takie obciążenie przy właściwym ustawieniu i montażu. Preferowane jest ustawienie punktu tak, aby ucho mogło złożyć się w kierunku siły. Obowiązują ograniczenia z instrukcji i tabela DOR.
Czy PLKW może służyć jako punkt ochrony przed upadkiem?
Nie. PLKW jest punktem do podnoszenia ładunków, a nie do podnoszenia lub zabezpieczania osób.
Czy można przenieść używany punkt przez odcięcie i ponowne przyspawanie?
Nie. Instrukcja zabrania demontażu przyspawanego punktu i jego ponownego przyspawania.
Jakie informacje przesłać do wyceny?
Prześlij masę ładunku, plan rozmieszczenia punktów, materiał konstrukcji i warunki pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz punkt do przyspawania PLKW z CECHO.
CECHO dobiera oryginalne punkty pewag PLKW oraz właściwą dokumentację montażową.
Wyślij zapytanie o PLKW →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
