Punkt do przykręcania pewag PLZW Zeta i PLZW-FIX-SP
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PROFILIFT
pewag PLZW Zeta to rodzina punktów podnoszenia z gwintem metrycznym lub calowym UNC. Wykonania metryczne mają DOR 0,4–15 t przy obciążeniu 90° do osi śruby. Dobierz wersję konstrukcyjną, gwint i długość śruby do ładunku.
0,4–15 tDOR 90° — wykonania metryczne33 wykonań metrycznych + 12 UNC
Potrzebujesz doboru punktu do przykręcania PLZW?
Podaj gwint, masę ładunku i potrzebną wersję Zeta.
Zapytaj CECHO o PLZW →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt do przykręcania pewag PLZW — najważniejsze informacje
PEWAG PROFILIFTZetaPLZW · FIX-SP · FIX
DOR 90°0,4–15 tWersje metryczne
WYKONANIAM8–M48 / UNCOddzielne tabele
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
PUNKT DO PRZYKRĘCANIA
Zeta: trzy konstrukcje, jeden starannie dobrany punkt.

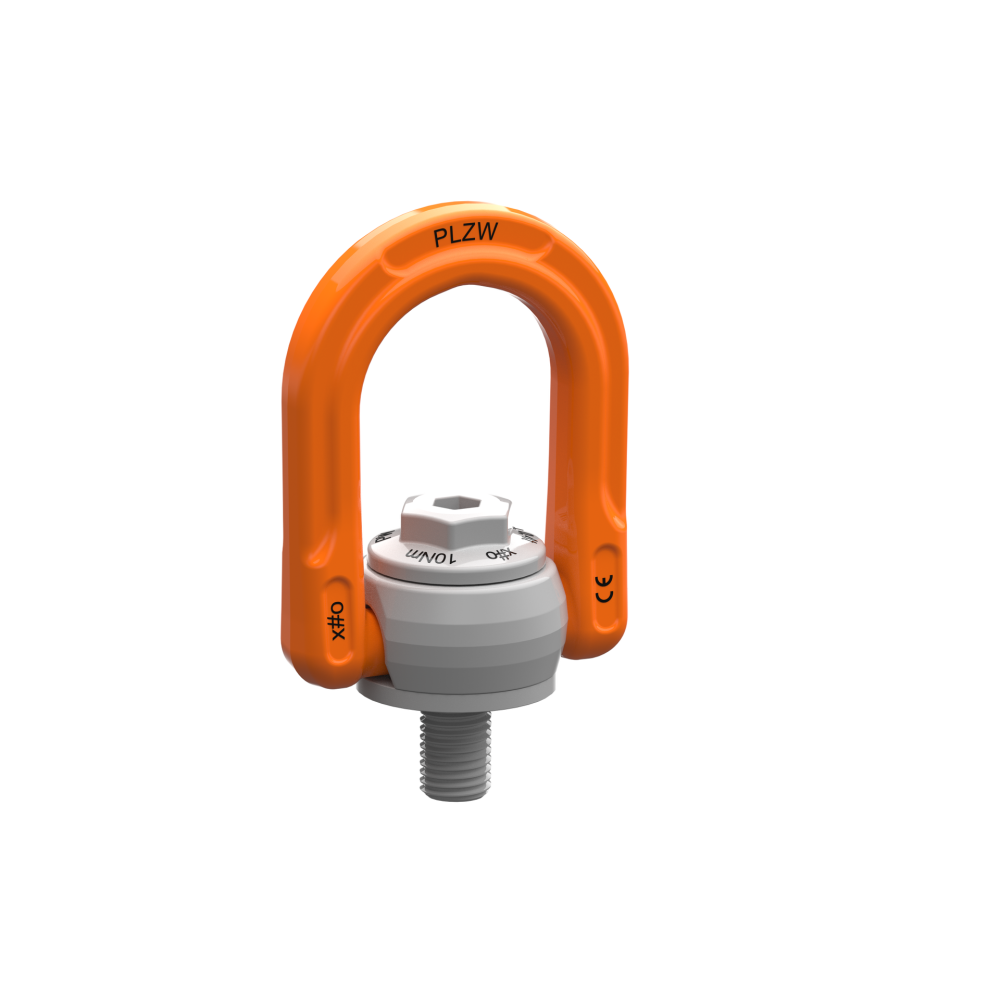

PLZW-FIX-SP jest wykonaniem ze sprężyną utrzymującą położenie ucha i szarą tuleją. Rozebranie wymaga narzędzi i służy m.in. wymianie śruby.
PLZW ze złotą tuleją można rozebrać bez narzędzi, aby połączyć ucho bezpośrednio z zamkniętym elementem zawiesia. Czynność wykonuje się po odłączeniu punktu od ładunku, zgodnie z instrukcją. PLZW-FIX nie ma sprężyny utrzymującej ucho; jest dostępny na zapytanie.
Ucho można ustawić w kierunku siły w zakresie 360° przed obciążeniem. Współczynnik bezpieczeństwa wynosi 5:1. Nie obracaj samego punktu pod obciążeniem ani nie wykonuj ciągłego przegubu ucha. Do pracy wymagającej obrotu obciążonego punktu CECHO dobiera odpowiedni model z łożyskiem.
Indywidualny numer seryjny i oznaczenia partii ułatwiają identyfikację. Zintegrowana tuleja chroni powierzchnię ładunku; śruba ma oznaczenia nośności, gwintu i momentu dokręcania. Opcjonalny peTAG pozwala oznaczyć punkt do ewidencji.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

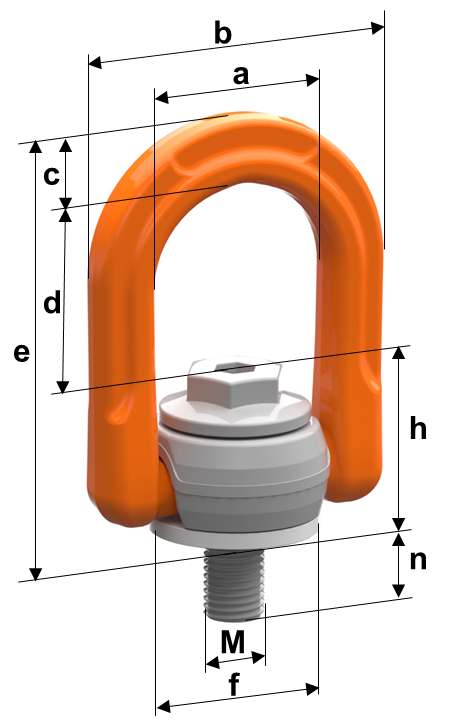

Rysunek wymiarowy i tabela PLZW
Pierwsza tabela: metryczne M8–M48. Druga: UNC w calach. DOR 90° dotyczy jednego punktu z uchem prawidłowo ustawionym w kierunku siły.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ / wykonanie | Gwint | DOR 90° [t] | Moment [Nm] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | h [mm] | n [mm] | n max [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLZW-FIX-SP 0,4T | M8 | 0,4 | 10 | 40 | 64 | 14 | 34 | 77 | 30 | 29 | 12 | 80 | 0,3 |
| PLZW 0,4 t | M8 | 0,4 | 10 | 40 | 64 | 14 | 34 | 77 | 30 | 29 | 12 | 80 | 0,3 |
| PLZW-FIX-SP 0,63T | M10 | 0,63 | 10 | 40 | 64 | 14 | 34 | 77 | 30 | 29 | 15 | 100 | 0,3 |
| PLZW 0,63 t | M10 | 0,63 | 10 | 40 | 64 | 14 | 34 | 77 | 30 | 29 | 15 | 100 | 0,3 |
| PLZW-FIX-SP 0,95T-L | M12 | 0,95 | 15 | 40 | 64 | 14 | 34 | 77 | 30 | 29 | 18 | 180 | 0,31 |
| PLZW 0,95 t-L | M12 | 0,95 | 15 | 40 | 64 | 14 | 34 | 77 | 30 | 29 | 18 | 180 | 0,31 |
| PLZW-FIX-SP 1,3T M14 PC/O | M14 | 1,3 | 30 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 21 | 220 | 0,9 |
| PLZW 1,3 t | M14 | 1,3 | 30 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 21 | 220 | 0,9 |
| PLZW-FIX-SP 1,8T M16 PC/O | M16 | 1,8 | 50 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 24 | 260 | 0,9 |
| PLZW 1,8 t | M16 | 1,8 | 50 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 24 | 260 | 0,9 |
| PLZW-FIX-SP 2,2T M18 PC/O | M18 | 2,2 | 70 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 27 | 300 | 0,91 |
| PLZW 2,2 t | M18 | 2,2 | 70 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 27 | 330 | 0,91 |
| PLZW-FIX-SP 2,5T M20 PC/O | M20 | 2,5 | 100 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 30 | 330 | 0,95 |
| PLZW 2,5 t | M20 | 2,5 | 100 | 50 | 83 | 19 | 50 | 112 | 45 | 43 | 30 | 330 | 0,95 |
| PLZW-FIX-SP 3,7T M22 | M22 | 3,7 | 120 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | 33 | 355 | 2,8 |
| PLZW 3,7 t | M22 | 3,7 | 120 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | 33 | 355 | 2,8 |
| PLZW-FIX-SP 4T M24 PC/O | M24 | 4 | 160 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | 36 | 355 | 2,8 |
| PLZW 4 t | M24 | 4 | 160 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | 36 | 355 | 2,8 |
| PLZW-FIX-SP 5,4T M27 PC/O | M27 | 5,4 | 200 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | 40 | 355 | 2,9 |
| PLZW-FIX 5,4T L=MAX M27 PC/O | M27 | 5,4 | 200 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | — | 355 | — |
| PLZW-FIX 6,3T | M30 | 6,3 | 250 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | 45 | 355 | 3 |
| PLZW-FIX-SP 6,3T | M30 | 6,3 | 250 | 70 | 121 | 28 | 69 | 161 | 68 | 64 | 45 | 355 | 3 |
| PLZW-FIX 8t | M33 | 8 | 270 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 54 | 328 | 10,6 |
| PLZW-FIX-SP 8T M33 PC/O | M33 | 8 | 270 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 54 | 328 | — |
| PLZW-FIX 8T L=MAX M33 PC/O | M33 | 8 | 270 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | — | 328 | — |
| PLZW-FIX 10T | M36 | 10 | 320 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 59 | 328 | 10,8 |
| PLZW-FIX-SP 10T | M36 | 10 | 320 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 59 | 328 | 10,8 |
| PLZW-FIX 13T | M42 | 13 | 400 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 69 | 328 | 11,1 |
| PLZW-FIX-SP 13T | M42 | 13 | 400 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 69 | 328 | 11,1 |
| PLZW-FIX 13T L=MAX M42 PC/O | M42 | 13 | 400 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | — | 328 | — |
| PLZW-FIX 15T | M48 | 15 | 600 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 74 | 328 | 11,2 |
| PLZW-FIX-SP 15T | M48 | 15 | 600 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | 74 | 328 | 11,2 |
| PLZW-FIX 15T L=MAX M48 PC/O | M48 | 15 | 600 | 110 | 183 | 38 | 114 | 259 | 108 | 106 | — | 328 | — |
| Typ UNC | Gwint [cal] | DOR 90° [t] | a [cal] | b [cal] | c [cal] | d [cal] | e [cal] | f [cal] | h [cal] | n [cal] | Masa ≈ [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLZW-FIX-SP U 5/16 | 5/16"-18 | 0,299 | 1,57 | 2,52 | 0,55 | 1,34 | 3,03 | 1,18 | 1,14 | 0,51 | 0,299 |
| PLZW-FIX-SP U 3/8 | 3/8"-16 | 0,589 | 1,57 | 2,52 | 0,55 | 1,34 | 3,03 | 1,18 | 1,14 | 0,59 | 0,299 |
| PLZW-FIX-SP U 1/2 | 1/2"-13 | 0,997 | 1,57 | 2,52 | 0,55 | 1,34 | 3,03 | 1,18 | 1,14 | 0,67 | 0,299 |
| PLZW-FIX-SP U 9/16 | 9/16"-12 | 1,36 | 1,97 | 3,27 | 0,75 | 1,97 | 4,41 | 1,77 | 1,69 | 0,87 | 0,907 |
| PLZW-FIX-SP U 5/8 | 5/8"-11 | 1,587 | 1,97 | 3,27 | 0,75 | 1,97 | 4,41 | 1,77 | 1,69 | 0,94 | 0,907 |
| PLZW-FIX-SP U 3/4 | 3/4"-10 | 2,494 | 1,97 | 3,27 | 0,75 | 1,97 | 4,41 | 1,77 | 1,69 | 1,18 | 0,953 |
| PLZW-FIX-SP U 7/8 | 7/8"-9 | 3,991 | 2,76 | 4,76 | 1,10 | 2,72 | 6,34 | 2,68 | 2,52 | 1,42 | 2,767 |
| PLZW-FIX-SP U 1 | 1"-8 | 4,989 | 2,76 | 4,76 | 1,10 | 2,72 | 6,34 | 2,68 | 2,52 | 1,57 | 2,858 |
| PLZW-FIX-SP U 1 1/8 | 1 1/8"-7 | 6,123 | 2,76 | 4,76 | 1,10 | 2,72 | 6,34 | 2,68 | 2,52 | 1,77 | 2,858 |
| PLZW-FIX-SP U 1 1/4 | 1 1/4"-7 | 7,937 | 4,33 | 7,20 | 1,50 | 4,49 | 10,2 | 4,25 | 4,17 | 2,13 | 10,705 |
| PLZW-FIX-SP U 1 3/8 | 1 3/8"-6 | 9,979 | 4,33 | 7,20 | 1,50 | 4,49 | 10,2 | 4,25 | 4,17 | 2,32 | 10,705 |
| PLZW-FIX-SP U 1 1/2 | 1 1/2"-6 | 10,886 | 4,33 | 7,20 | 1,50 | 4,49 | 10,2 | 4,25 | 4,17 | 2,72 | 11,022 |
DOR podano w tonach. Dla UNC przeliczono wartości producenta z lb i zaokrąglono w dół do 0,001 t; masy przeliczono na kg w przybliżeniu. Wymiary pierwszej tabeli są w mm, drugiej w calach. Moment w Nm dotyczy wykonań metrycznych. n oznacza długość śruby, n max granicę wykonania specjalnego; dla L=MAX długość oraz masę należy potwierdzić w zamówieniu. Znak „—” oznacza brak jednoznacznej wartości. DOR osiowy i układy wielopunktowe dobieraj według właściwej instrukcji. Źródło: karta producenta pewag PLZW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz Zeta do gwintu, kierunku siły i osprzętu.
CECHO pomaga wskazać właściwą konstrukcję i długość śruby, także dla otworów calowych UNC.
Gwint i podłoże
Sprawdź rodzaj gwintu, głębokość otworu i wytrzymałość materiału. PLZW i PLZW-FIX-SP mają różne możliwości demontażu. Długość śruby dobiera się do podłoża; nie skracaj jej samodzielnie.
Montaż i sprawdzenie
Zapewnij płaską powierzchnię i pełne przyleganie podstawy, bez dodatkowych podkładek. Do montażu stałego zastosuj moment zgodny z instrukcją konkretnej wersji. Ustaw ucho przed obciążeniem.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PLZW Zeta (EN) ↗. Dobór wersji FIX-SP, PLZW i FIX opisuje aktualny katalog pewag pro points dostępny na stronie producenta.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PLZW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Kontroluj gwint, śrubę, tuleję, ucho i swobodę ustawiania punktu. Zakres pracy bez redukcji DOR wynosi −20°C do +200°C; inne warunki wymagają sprawdzenia właściwej instrukcji. Naprawy i wymianę części powierz kompetentnemu personelowi.
Zobacz zakres serwisu CECHO →PYTANIA O PLZW
Co sprawdzić przed doborem?
Kto produkuje punkt do przykręcania PLZW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym różni się PLZW od PLZW-FIX-SP?
PLZW ze złotą tuleją umożliwia demontaż bez narzędzi i montaż zamkniętego osprzętu. PLZW-FIX-SP ma szarą tuleję oraz sprężynę utrzymującą ucho; do rozebrania wymaga narzędzi.
Czy można obracać punkt pod obciążeniem?
Nie. Ucho ustawia się przed obciążeniem. Instrukcja zabrania obracania samego punktu pod obciążeniem i ciągłego ruchu przegubowego ucha.
Czy wersja UNC ma takie same wymiary jak metryczna?
Nie należy przyjmować takiej zamienności. Wykonania UNC mają oddzielne oznaczenia, gwinty, DOR i wymiary w calach.
Czy PLZW służy do ochrony przed upadkiem?
Nie. To punkt do podnoszenia ładunków. Do zabezpieczenia osób przeznaczone są odrębne punkty kotwiczenia PSA.
Jakie informacje przesłać do wyceny?
Prześlij masę ładunku, kierunki sił, liczbę punktów, pełne oznaczenie gwintu, materiał podłoża, długość śruby i wybraną wersję PLZW/FIX-SP/FIX.
