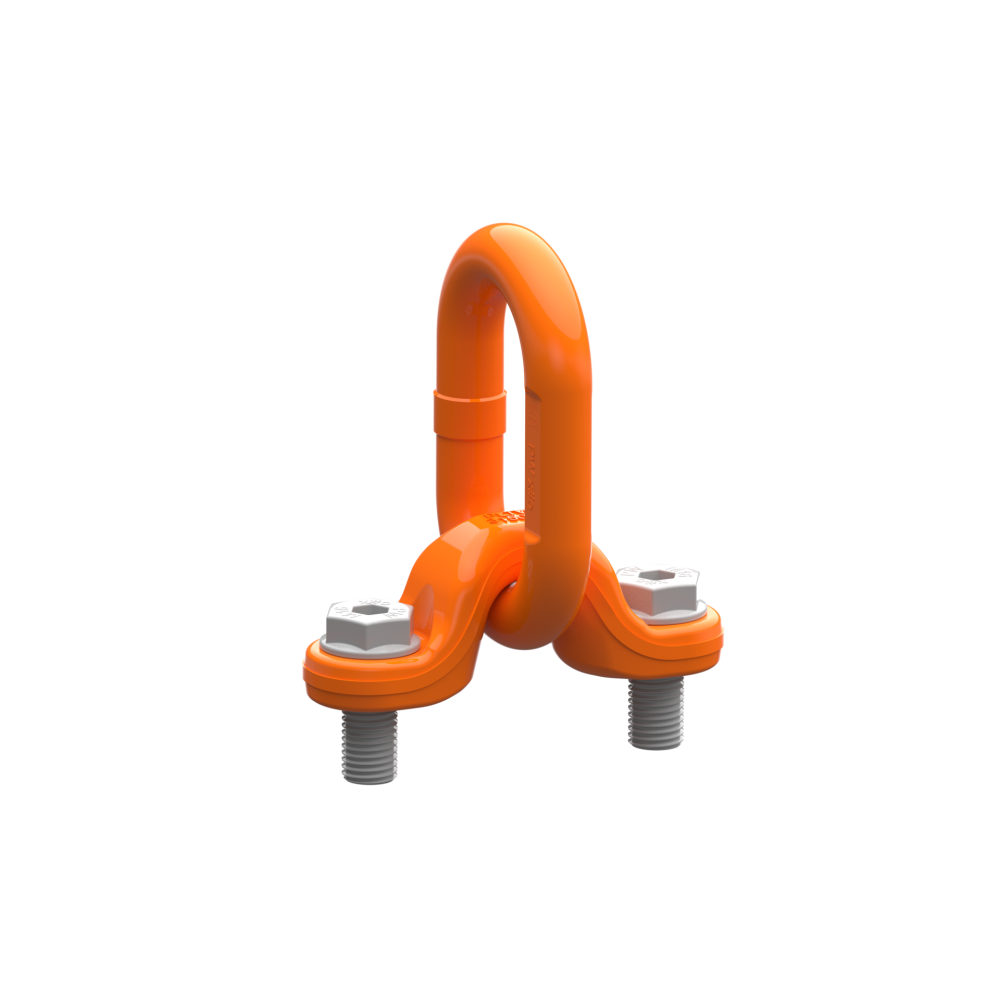

Punkt do przykręcania na dwie śruby pewag PLTW Theta
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PROFILIFT
pewag PLTW Theta to punkt mocowany do konstrukcji dwiema śrubami, z odchylanym uchem. Cztery rozmiary M16–M36 o DOR 3,15–16 t do podnoszenia części maszyn, nadwozi i konstrukcji.
3,15–16 tDopuszczalne obciążenie robocze4 wykonania w tabeli producenta
Potrzebujesz doboru punktu do przykręcania PLTW?
Podaj masę ładunku, typ gwintu i schemat podnoszenia.
Zapytaj CECHO o PLTW →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt do przykręcania pewag PLTW — najważniejsze informacje
PEWAG PROFILIFTPLTW ThetaMocowanie na dwie śruby
DOR3,15–16 t4 rozmiary
GWINTM16–M36Ucho odchylane 180°
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
PUNKT DO PRZYKRĘCANIA
Dwie śruby mocujące i ucho ustawiane do kierunku siły.
Kuty wspornik mocuje się do ładunku dwiema oryginalnymi śrubami o wysokiej wytrzymałości, badanymi pod kątem pęknięć. Ruchome, spawane ucho odchyla się o 180°. Rozstaw otworów k i długość wkręcenia n sprawdzisz w tabeli.
Przed podniesieniem ustaw ucho do kierunku siły. Obracanie ładunku jest dopuszczalne w granicach instrukcji, lecz ciągły obrót oraz ciągłe składanie ucha pod obciążeniem są niedozwolone.
Zakres temperatur bez redukcji wynosi −20°C do +200°C. Wyższe temperatury wymagają redukcji zgodnie z instrukcją. PLTW służy do ładunków; nie jest punktem ochrony przed upadkiem.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

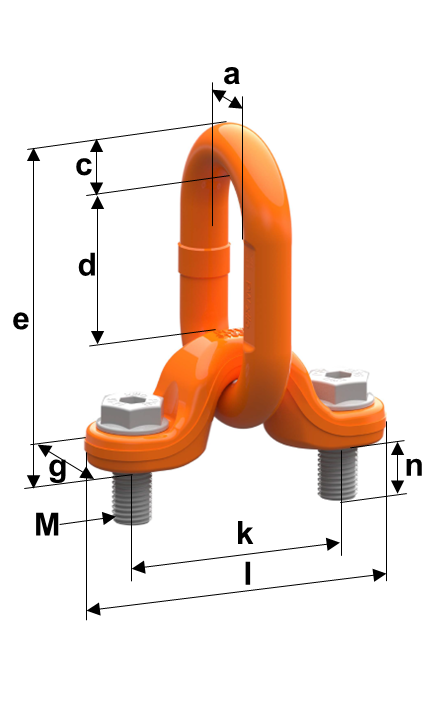

Rysunek wymiarowy i tabela PLTW
Porównaj gwint, długość połączenia oraz geometrię punktu. DOR zależy od kierunku obciążenia i nośności podłoża.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint M | DOR [t] | a [mm] | c [mm] | d [mm] | e [mm] | g [mm] | k [mm] | l [mm] | n [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLTW 3,15 t | M16 | 3,15 | 40 | 20 | 65 | 134 | 39 | 90 | 128 | 24 | 1,4 |
| PLTW 4,5 t | M20 | 4,5 | 40 | 20 | 65 | 135 | 40 | 100 | 140 | 30 | 1,7 |
| PLTW 10 t | M30 | 10 | 65 | 27 | 103 | 207 | 62 | 160 | 222 | 45 | 6 |
| PLTW 16 t | M36 | 16 | 70 | 33 | 107 | 230 | 69 | 176 | 246 | 54 | 9,3 |
DOR w tonach dla obciążenia wzdłuż osi śrub; inne kierunki i układy wymagają sprawdzenia instrukcji PLTW. Masa w kg/szt., wymiary w mm. Źródło: karta producenta pewag PLTW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PLTW do ładunku i miejsca montażu.
Prześlij masę ładunku, schemat rozmieszczenia punktów i dane gwintu. CECHO pomoże dobrać właściwy rozmiar.
Gwint i podłoże
Sprawdź typ gwintu i dostępną głębokość połączenia. Powierzchnia podparcia musi być równa, czysta i wystarczająco wytrzymała.
Montaż i sprawdzenie
Zastosuj montaż według instrukcji konkretnego modelu. Po zamocowaniu sprawdź pełne przyleganie, swobodę ruchu ucha i ustawienie do kierunku siły.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PLTW, wydanie 03/2025 ↗. Sprawdź wymagania montażu, kierunki obciążenia i ograniczenia użytkowania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PLTW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj oznaczenia, gwint, ucho oraz prawidłowe działanie mechanizmu. Punkt z pęknięciem, odkształceniem lub uszkodzonym gwintem wycofaj z użycia. Kontrole i wymianę części powierz kompetentnemu personelowi.
Zobacz zakres serwisu CECHO →PYTANIA O PLTW
Co sprawdzić przed doborem?
Kto produkuje punkt do przykręcania PLTW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy PLTW jest punktem do przyspawania?
Nie. PLTW mocuje się do ładunku dwiema śrubami. Spawane jest samo ucho stanowiące element produktu.
Czy można wykonywać ciągły obrót pod obciążeniem?
Nie. Instrukcja nie dopuszcza ciągłego obrotu ani ciągłego składania ucha pod obciążeniem.
Jakie informacje przesłać do wyceny?
Prześlij masę ładunku, gwint, dostępną głębokość i materiał konstrukcji oraz kierunki obciążenia.
