Strona główna » Produkty » Wciągniki, Podnośniki » Podnośniki zębatkowe pewag » Podnośnik torowy pewag No. 14 / 14a
Podnośnik torowy pewag No. 14 / 14a
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Podnośnik torowy pewag No. 14 ma specjalnie ukształtowaną stopę i podpory przyspawane do obudowy. Konstrukcję opracowano do prac przy torach.
3–10 tUdźwig nominalny6 wariantów katalogowych
Potrzebujesz doboru podnośnika No. 14?
Prześlij rodzaj toru lub konstrukcji, obciążenie, wysokość wsunięcia i potrzebny skok.
Zapytaj CECHO o No. 14 →Zadzwoń: +48 33 825 04 84- Opis produktu
Podnośnik pewag No. 14 — najważniejsze informacje
PEWAGNo. 14Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY3–10 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Podnoszenie torów i prace przy szalunkach.
Podnośnik torowy pewag No. 14 ma specjalnie ukształtowaną stopę i podpory przyspawane do obudowy. Konstrukcję opracowano do prac przy torach.
Płaska stopa z zaokrąglonymi krawędziami sprawdza się również w zastosowaniach przy szalunkach opisanych przez producenta. Dobór zawsze wymaga oceny podłoża i miejsca oparcia.
Warianty katalogowe mają udźwigi 3, 5 i 10 t. No. 14 oznacza korbę bezpieczeństwa, a No. 14a korbę bezpieczeństwa z funkcją zapadkową.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG

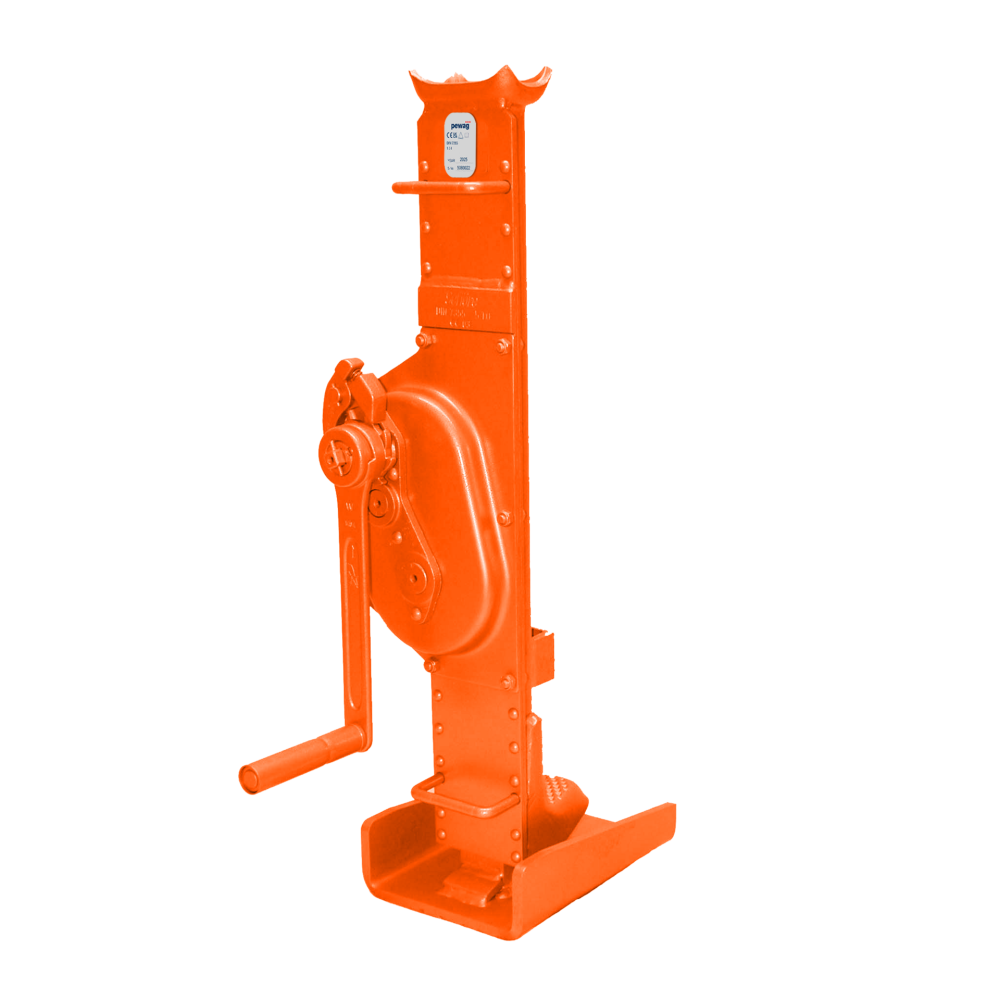

Zdjęcie i tabela doboru No. 14
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ zdjęcie ↗PARAMETRY URZĄDZENIANa telefonie przesuń tabelę w bok →
| Typ | Udźwig na głowicy i łapie [t] | Wysokość urządzenia [mm] | Skok [mm] | Łapa w najniższym położeniu [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|
| No. 14 · 3 t | 3 | 715 | 350 | 65 | 23 |
| No. 14a · 3 t | 3 | 715 | 350 | 65 | 23 |
| No. 14 · 5 t | 5 | 715 | 300 | 65 | 26 |
| No. 14a · 5 t | 5 | 715 | 300 | 65 | 26 |
| No. 14 · 10 t | 10 | 790 | 300 | 80 | 44 |
| No. 14a · 10 t | 10 | 790 | 300 | 80 | 44 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 14 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 14 do konkretnej operacji.
Prześlij rodzaj toru lub konstrukcji, obciążenie, wysokość wsunięcia i potrzebny skok.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 14 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 14
Co sprawdzić przed doborem?
Kto produkuje podnośnik No. 14?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Do czego służy charakterystyczna stopa?
Jej geometria jest dostosowana do prac przy torach. Płaska część z zaokrąglonymi krawędziami umożliwia także zastosowania przy szalunkach wskazane przez producenta.
Jakie informacje przesłać do wyceny?
Prześlij rodzaj toru lub konstrukcji, obciążenie, wysokość wsunięcia i potrzebny skok.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz podnośnik No. 14 z CECHO.
CECHO pomoże dobrać oryginalne urządzenie pewag, wariant korby i wykonanie do warunków pracy.
Wyślij zapytanie o No. 14 →
Zdjęcia stanowiska i tabliczki urządzenia możesz przesłać e-mailem.
