Podnośnik do zasuw pewag No. 22 / 23
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · PODNOŚNIKI ZĘBATKOWE
Zębatkowe urządzenia pewag No. 22 i No. 23 opracowano jako elementy podnoszące w instalacjach zasuw i śluz. Dwie wersje różnią się sposobem przytwierdzenia: No. 22 ma kątowniki montażowe, a No. 23 tylną płytę.
1,5–10 tUciąg nominalny16 wariantów katalogowych

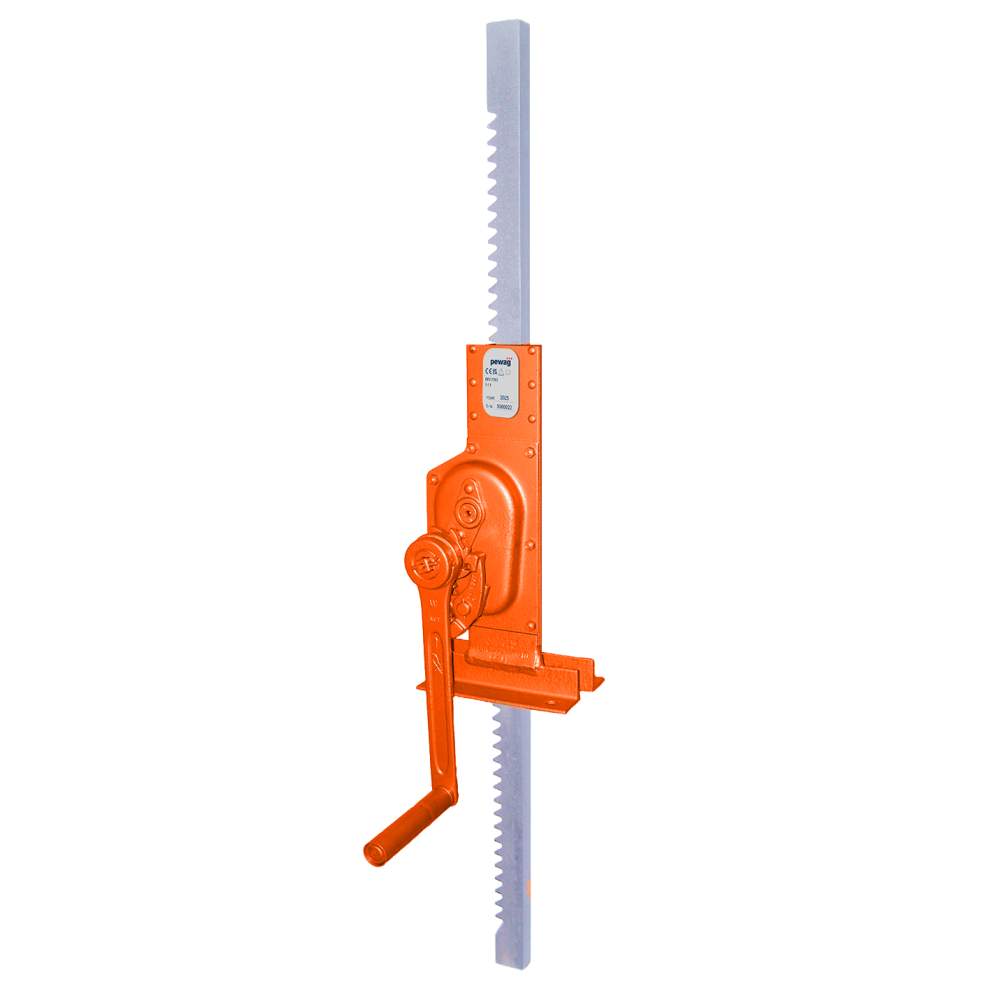

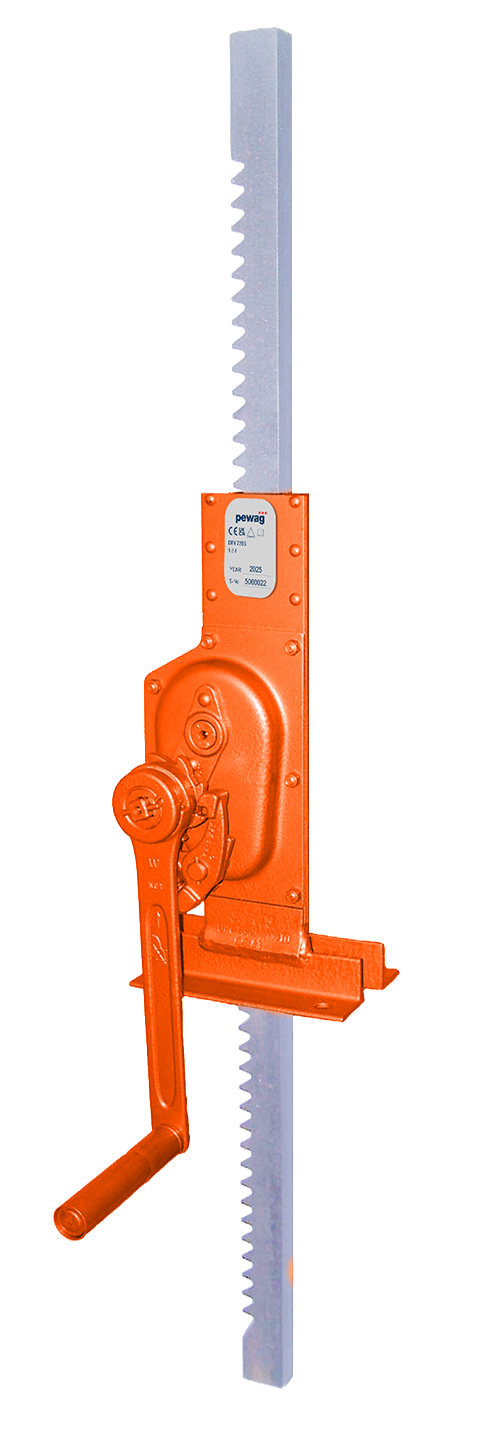

Zdjęcie główne przedstawia wykonanie No. 22 z kątownikami montażowymi.
Potrzebujesz doboru podnośnika No. 22 / 23?
Prześlij wymagany uciąg, skok, opory ruchu, geometrię zasuwy i rysunek mocowania.
Zapytaj CECHO o No. 22 / 23 →Zadzwoń: +48 33 825 04 84- Opis produktu
Podnośnik pewag No. 22 / 23 — najważniejsze informacje
PEWAGNo. 22 / 23Ręczny mechanizm zębatkowy
ZAKRES NOMINALNY1,5–10 tWedług wybranego wykonania
WYKONANIAKorba / korba zapadkowaDobór do stanowiska
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
RĘCZNY MECHANIZM ZĘBATKOWY
Ręczny napęd zasuw i urządzeń śluzowych.
Zębatkowe urządzenia pewag No. 22 i No. 23 opracowano jako elementy podnoszące w instalacjach zasuw i śluz. Dwie wersje różnią się sposobem przytwierdzenia: No. 22 ma kątowniki montażowe, a No. 23 tylną płytę.
Katalog obejmuje cztery wielkości od 1,5 do 10 t oraz standardowy skok 800 mm. Długość listwy wynosi 1150–1405 mm zależnie od wielkości urządzenia.
Oznaczenie a wskazuje korbę bezpieczeństwa z funkcją zapadkową. Inne skoki i długości listwy można uzgodnić dla konkretnej instalacji. Nośność konstrukcji mocującej i opory ruchu zasuwy są częścią doboru.
Zobacz wciągniki i podnośniki →DANE TECHNICZNE PEWAG
Zdjęcie i tabela doboru No. 22 / 23
Porównaj udźwig, skok oraz wymiary potrzebne do prawidłowego ustawienia urządzenia. Dostępność konkretnego wykonania potwierdzamy przy zapytaniu.
Powiększ zdjęcie ↗PARAMETRY URZĄDZENIANa telefonie przesuń tabelę w bok →
| Typ | Uciąg nominalny [t] | Długość listwy [mm] | Skok [mm] | Mocowanie | Wymiar mocowania [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| No. 22 · 1,5 t / 800 | 1,5 | 1150 | 800 | Kątowniki | 130 × 70 | 14 |
| No. 22a · 1,5 t / 800 | 1,5 | 1150 | 800 | Kątowniki | 130 × 70 | 14 |
| No. 22 · 3 t / 800 | 3 | 1260 | 800 | Kątowniki | 130 × 80 | 24 |
| No. 22a · 3 t / 800 | 3 | 1260 | 800 | Kątowniki | 130 × 80 | 24 |
| No. 22 · 5 t / 800 | 5 | 1280 | 800 | Kątowniki | 200 × 100 | 32 |
| No. 22a · 5 t / 800 | 5 | 1280 | 800 | Kątowniki | 200 × 100 | 32 |
| No. 22 · 10 t / 800 | 10 | 1405 | 800 | Kątowniki | 280 × 120 | 53 |
| No. 22a · 10 t / 800 | 10 | 1405 | 800 | Kątowniki | 280 × 120 | 53 |
| No. 23 · 1,5 t / 800 | 1,5 | 1150 | 800 | Płyta tylna | 130 × 160 | 14 |
| No. 23a · 1,5 t / 800 | 1,5 | 1150 | 800 | Płyta tylna | 130 × 160 | 14 |
| No. 23 · 3 t / 800 | 3 | 1260 | 800 | Płyta tylna | 165 × 220 | 24 |
| No. 23a · 3 t / 800 | 3 | 1260 | 800 | Płyta tylna | 165 × 220 | 24 |
| No. 23 · 5 t / 800 | 5 | 1280 | 800 | Płyta tylna | 180 × 250 | 32 |
| No. 23a · 5 t / 800 | 5 | 1280 | 800 | Płyta tylna | 180 × 250 | 32 |
| No. 23 · 10 t / 800 | 10 | 1405 | 800 | Płyta tylna | 220 × 310 | 53 |
| No. 23a · 10 t / 800 | 10 | 1405 | 800 | Płyta tylna | 220 × 310 | 53 |
Wartości nominalne podano w tonach zgodnie z katalogiem pewag, wymiary w mm, masę w kg/szt. Znak — oznacza brak opublikowanej wartości dla danego wykonania. Litera a oznacza korbę bezpieczeństwa z funkcją zapadkową. Źródło: karta producenta pewag No. 22 / 23 ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz No. 22 / 23 do konkretnej operacji.
Prześlij wymagany uciąg, skok, opory ruchu, geometrię zasuwy i rysunek mocowania.
Geometria i skok
Sprawdź wysokość wsunięcia, miejsce na ustawienie urządzenia, pełny ruch elementów i dostęp do rękojeści. Konstrukcja oraz podłoże muszą zapewniać właściwą nośność i stateczność.
Wykonanie i obsługa
Wybierz korbę odpowiednią do miejsca pracy. Montaż, obsługę i kontrolę prowadź według instrukcji dostarczonego wykonania; nie przekraczaj parametrów z jego oznaczenia.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Katalog podnośników zębatkowych pewag ↗ zawiera rodziny, parametry i części zamienne. Do eksploatacji potrzebna jest instrukcja właściwego urządzenia; katalog jej nie zastępuje.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta No. 22 / 23 i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdź listwę zębatą, obudowę, korbę, miejsca podparcia oraz oznaczenia. Uszkodzone urządzenie wyłącz z pracy. Części i sposób naprawy dobieraj według wykonania oraz dokumentacji producenta.
Zobacz zakres serwisu CECHO →PYTANIA O No. 22 / 23
Co sprawdzić przed doborem?
Kto produkuje podnośnik No. 22 / 23?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czym różnią się No. 22 i No. 23?

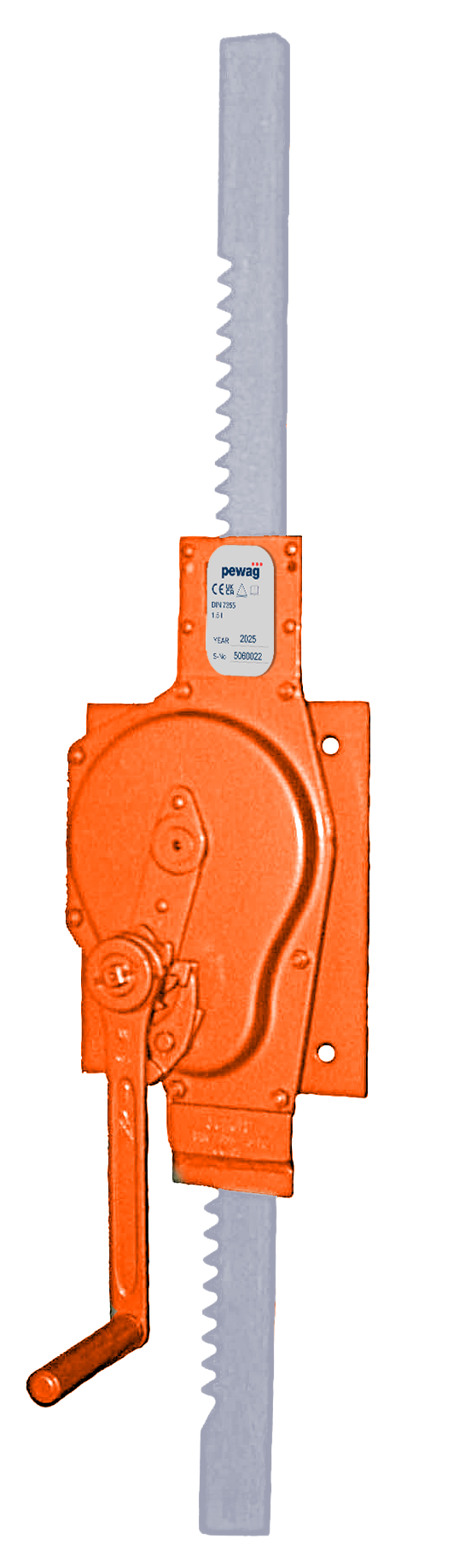

No. 22 mocuje się za pomocą kątowników, a No. 23 wykorzystuje tylną płytę. Wymiary mocowania zestawiono oddzielnie w tabeli.
Czy skok może być inny niż 800 mm?
Tak, producent oferuje inne skoki i długości listwy na indywidualne zamówienie.
Jakie informacje przesłać do wyceny?
Prześlij wymagany uciąg, skok, opory ruchu, geometrię zasuwy i rysunek mocowania.
