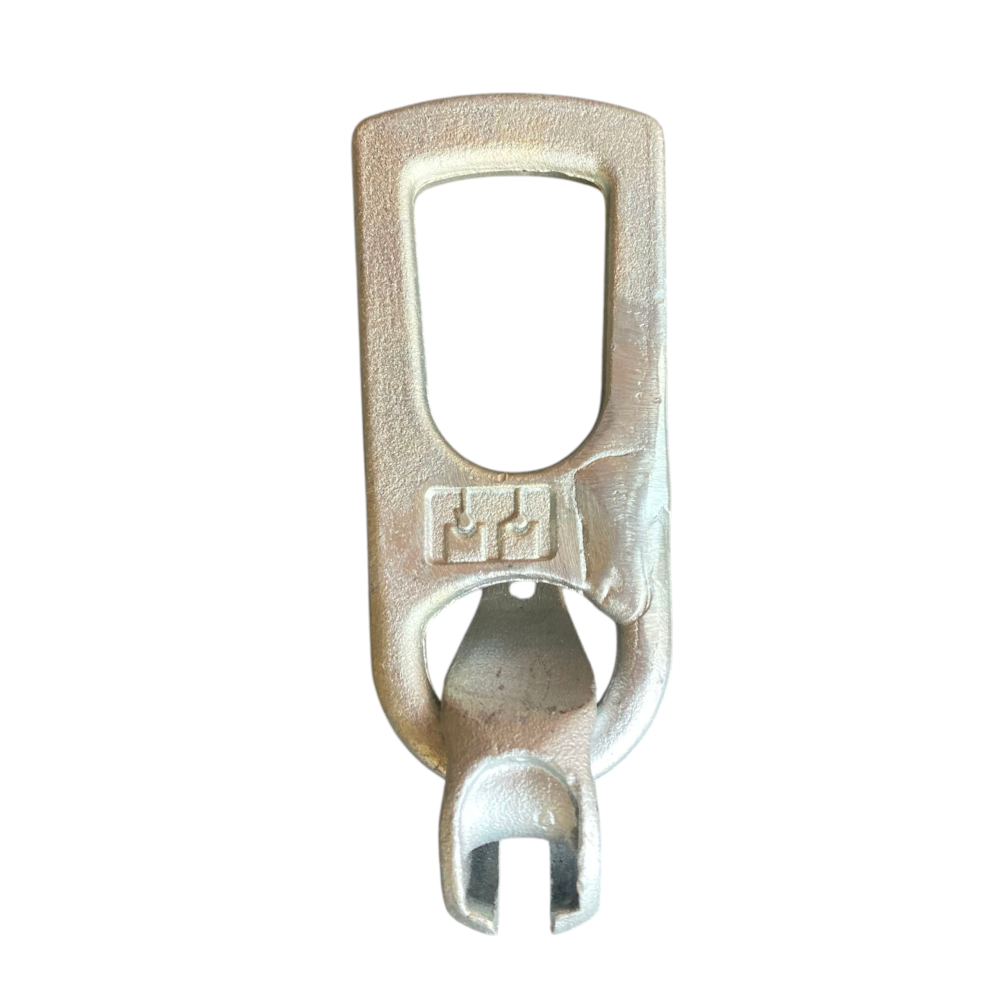

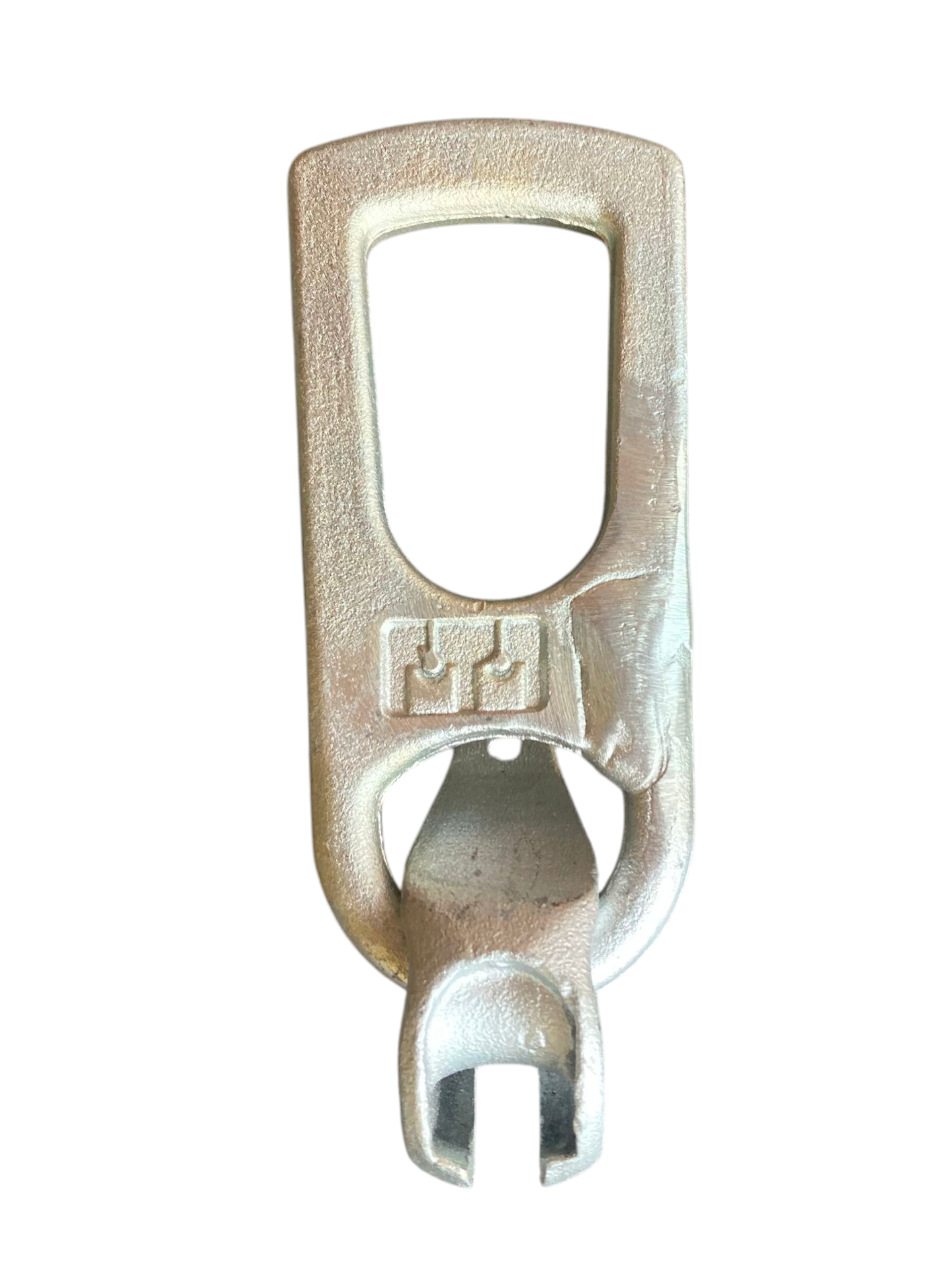

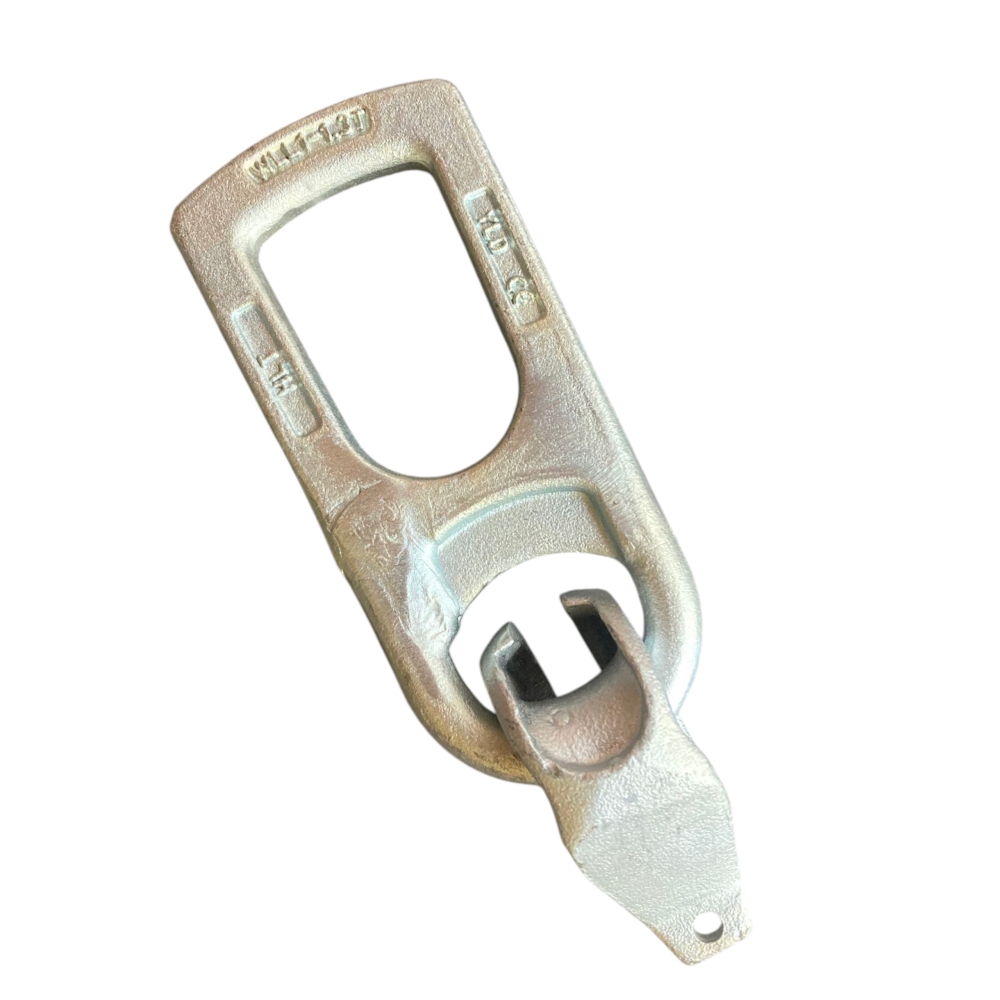

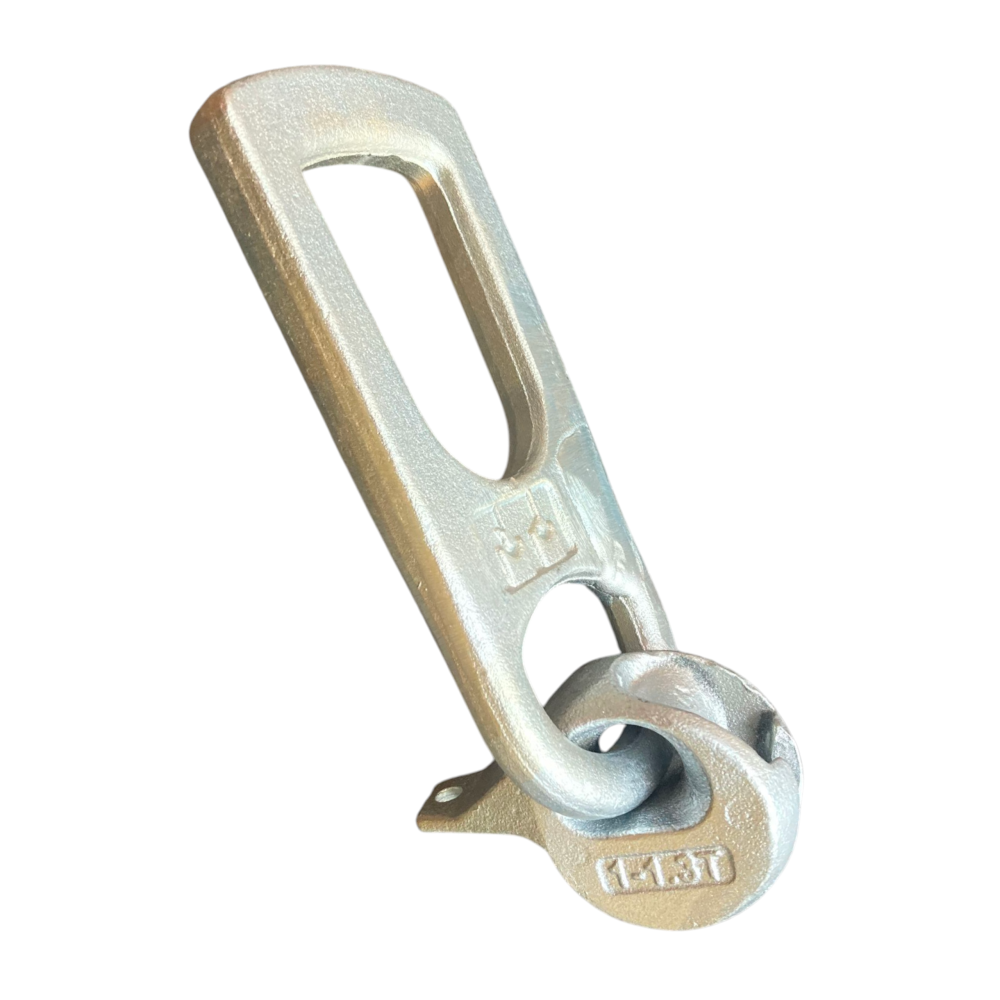

Ogniwo z gniazdem CLU
CECHO · PREFABRYKATY BETONOWE · KOTWY Z GŁOWICĄ KULOWĄ

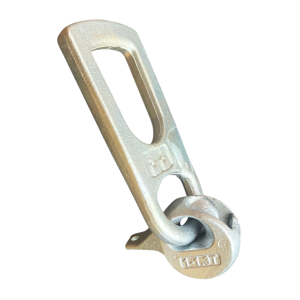

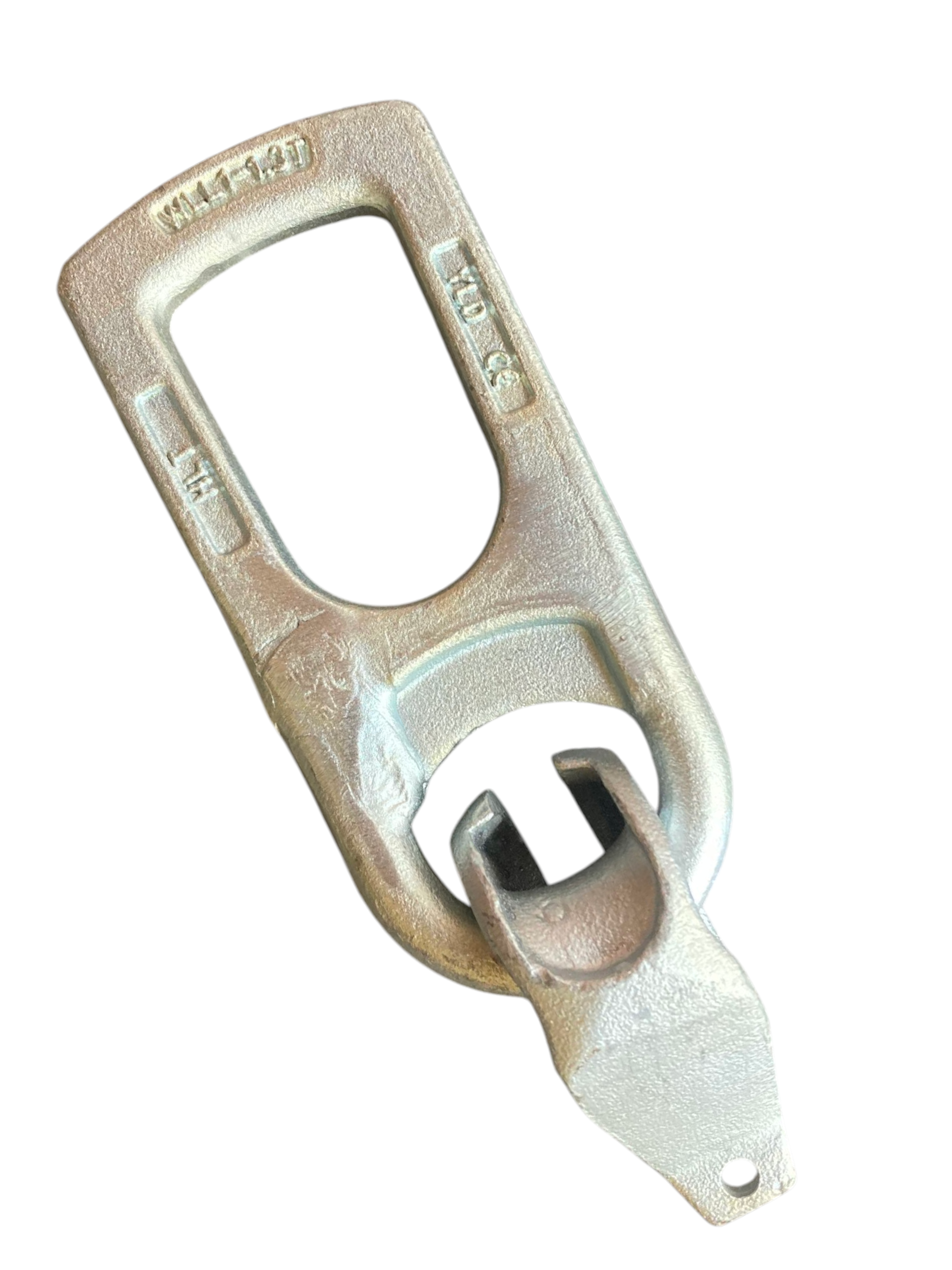

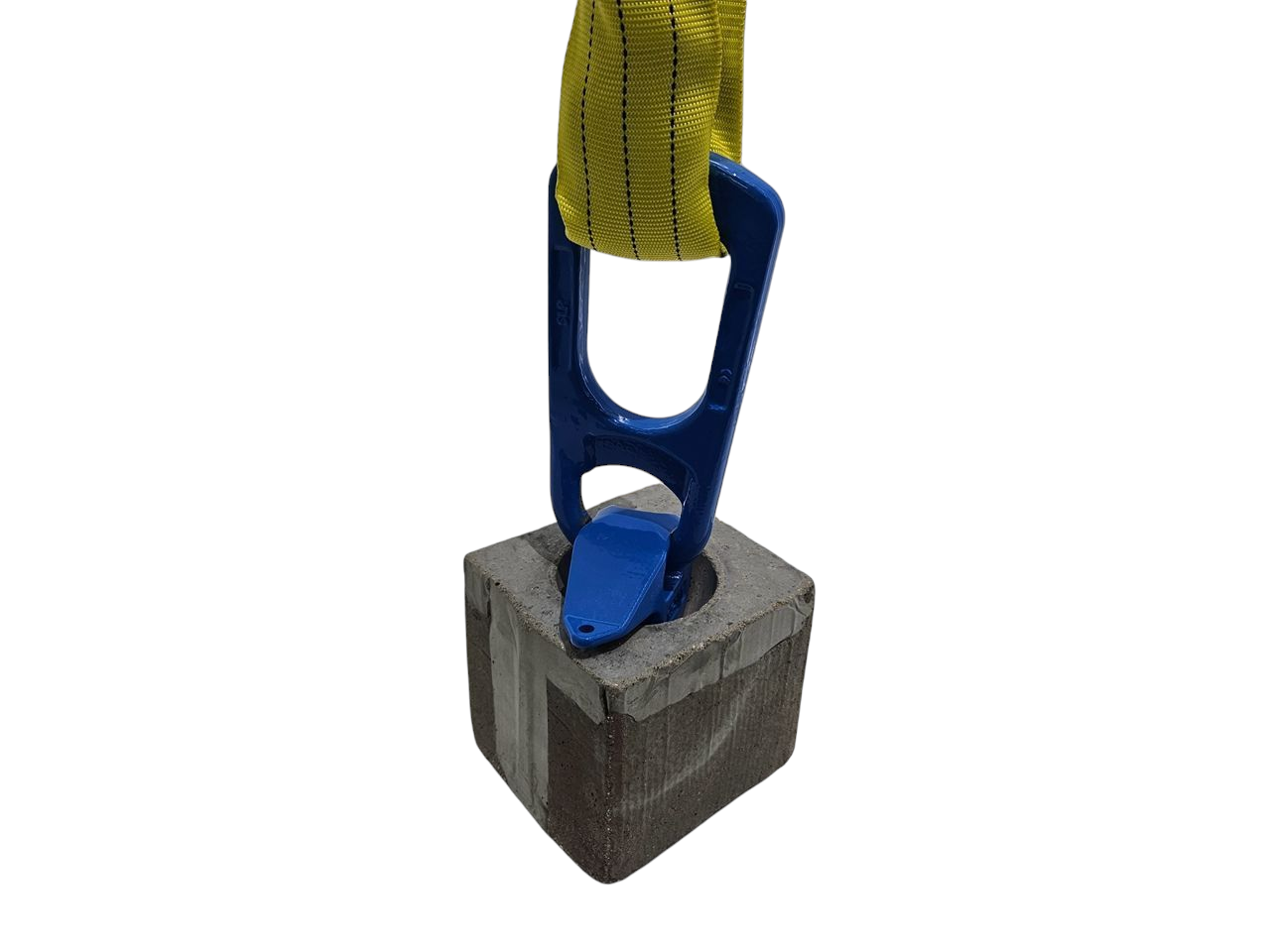

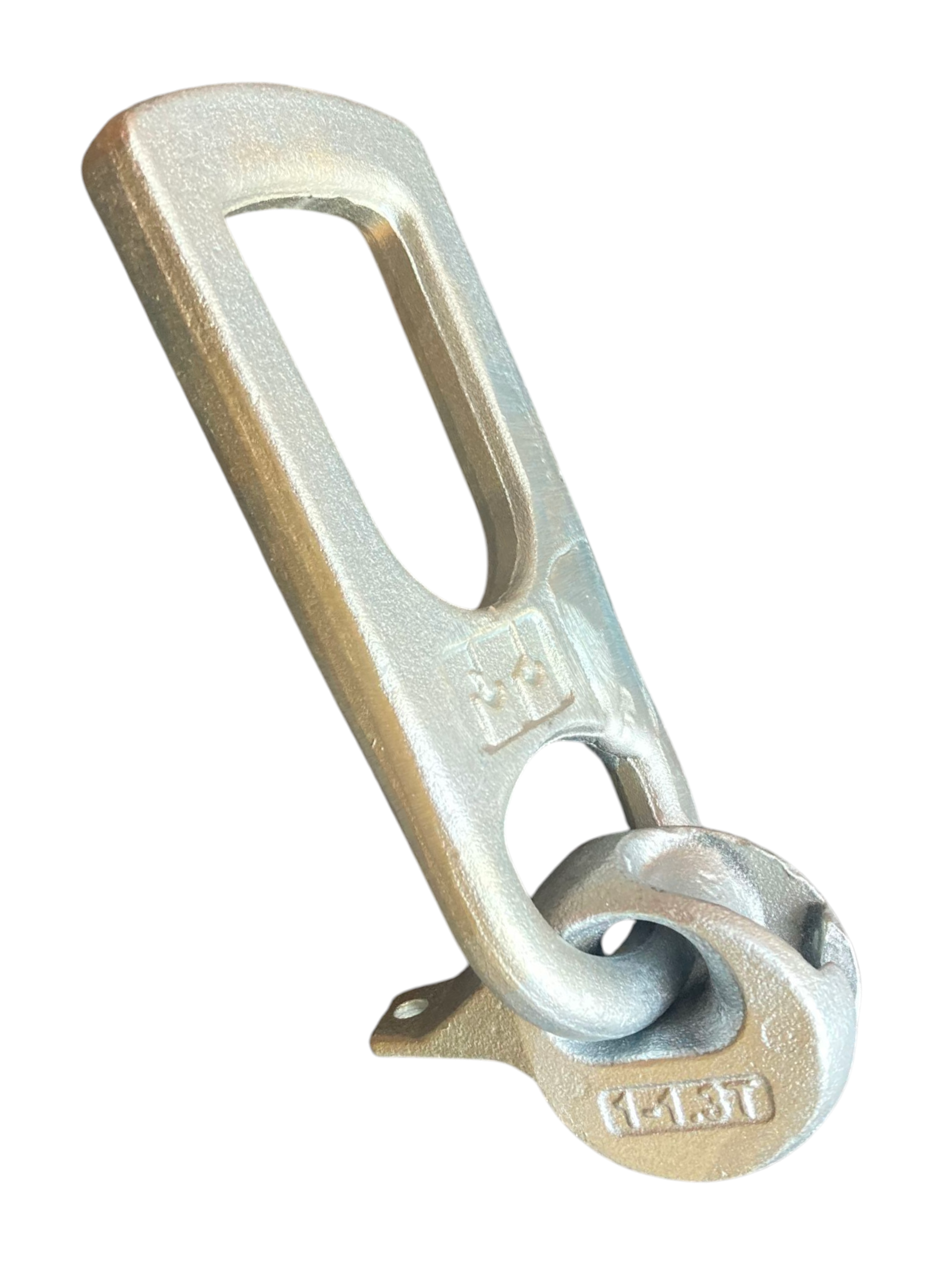

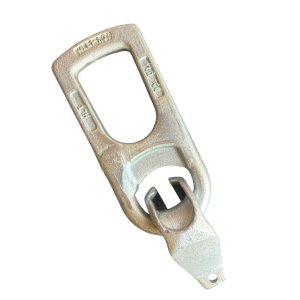

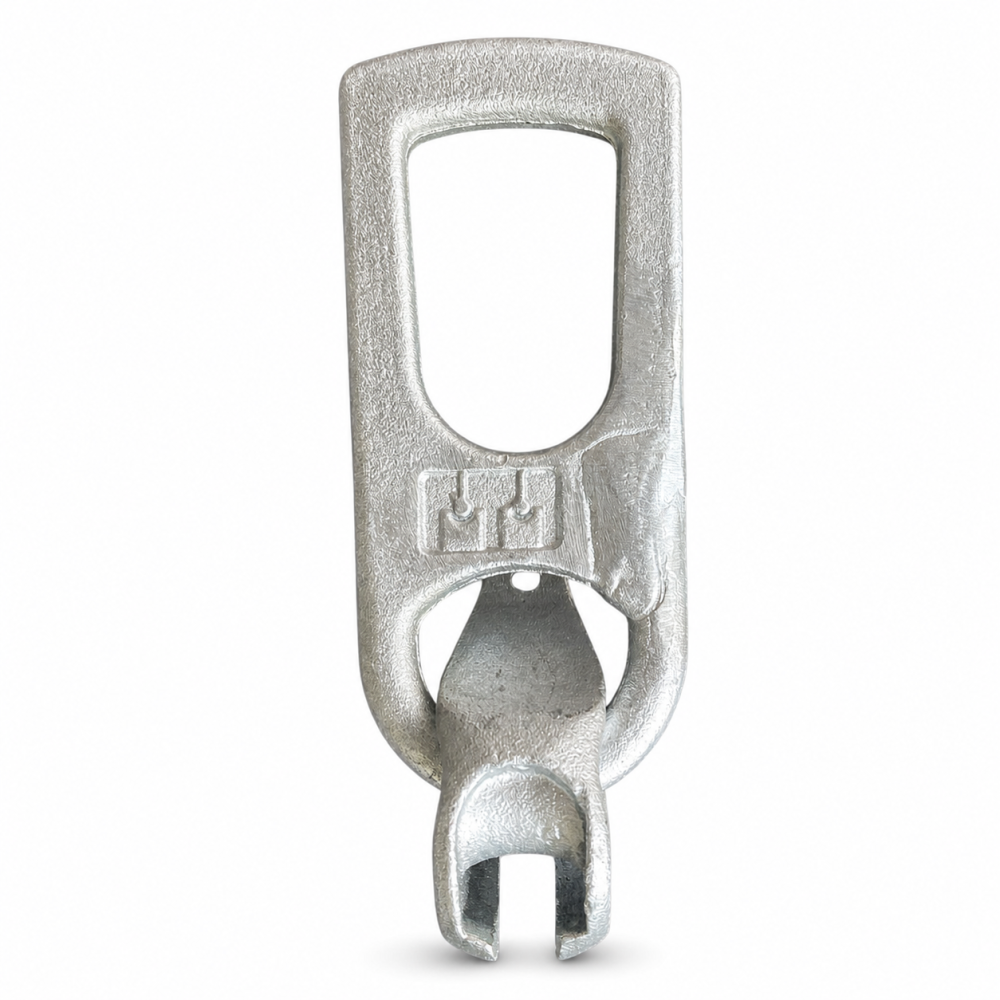

Zaczep do podnoszenia prefabrykatów betonowych z kompatybilnymi kotwami z głowicą kulową. Ogniwo umożliwia połączenie zawiesia z kotwą osadzoną w elemencie oraz odpięcie po bezpiecznym odciążeniu.
1–20 t5 grup nośności do dopasowania do kotwyWymiary i masa każdej grupy w tabeli
Potrzebujesz doboru ogniwa z gniazdem CLU?
Podaj oznaczenie kotwy, grupę nośności i masę prefabrykatu. Sprawdzimy dobór CLU do systemu kotwiącego.
Zapytaj CECHO o CLU →Zadzwoń: +48 33 825 04 84- Opis produktu
Ogniwo z gniazdem CLU — najważniejsze informacje
ZASTOSOWANIEPrefabrykaty betonowePołączenie z kotwą kulową
DOBÓR5 grup DORZgodność zaczepu i kotwy
KONSTRUKCJAKuta stal stopowaElement ulepszany cieplnie
WSPARCIE CECHODobór systemuKontakt z technikiem →

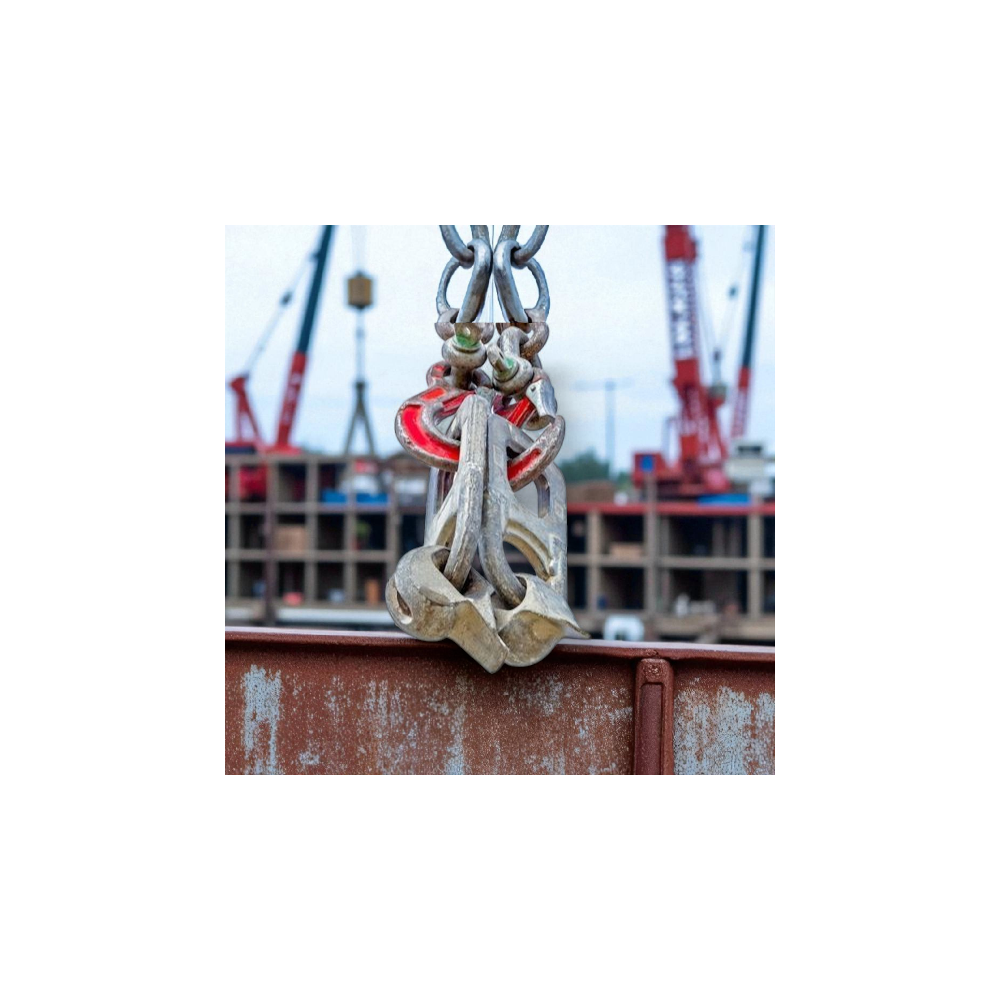

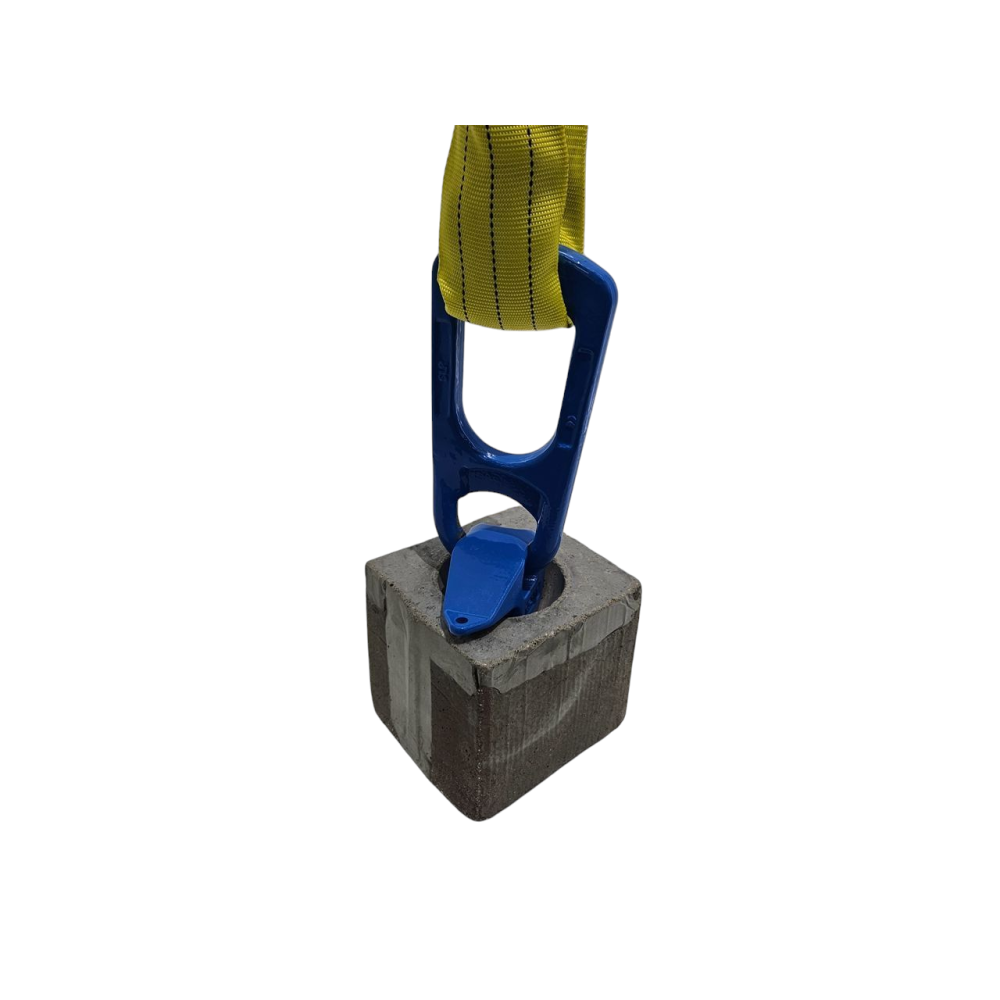

ZACZEP DO TRANSPORTU PREFABRYKATÓW
Połączenie zawiesia z kotwą w betonie.

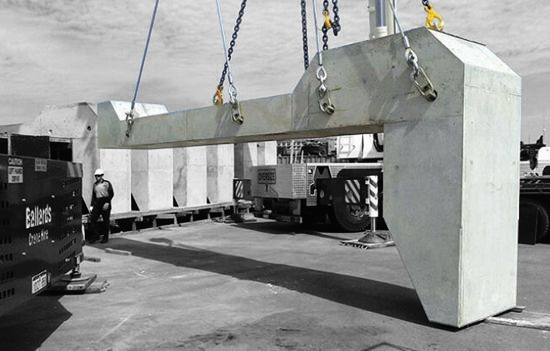

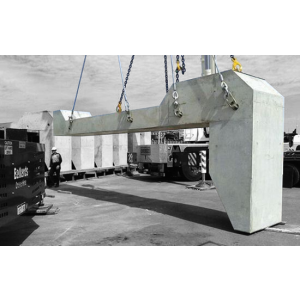

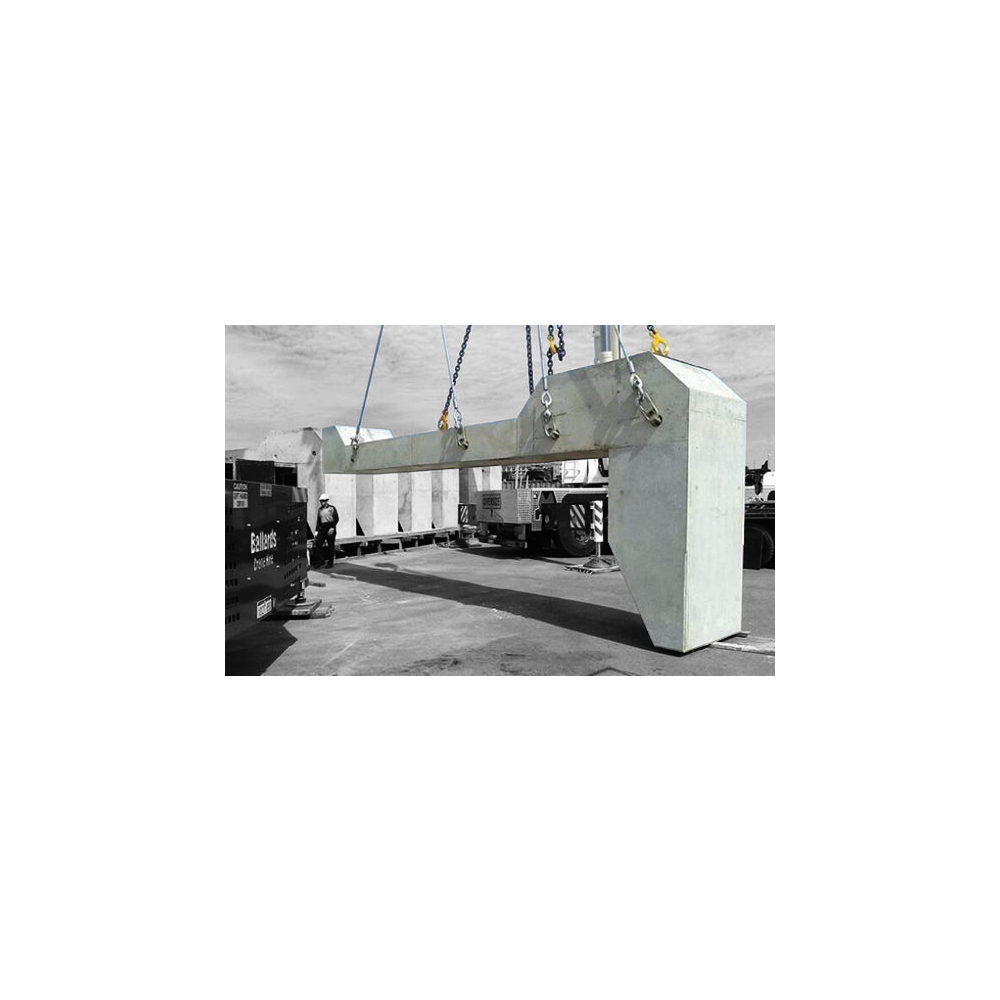

CLU służy do podnoszenia i montażu paneli, belek, rur, słupów oraz innych prefabrykatów wyposażonych w zgodny system kotew z głowicą kulową.
Wykonanie dobiera się według grupy nośności kotwy, geometrii połączenia i warunków podnoszenia. Sama zgodność maksymalnego DOR nie potwierdza kompatybilności zaczepu z dowolną kotwą.

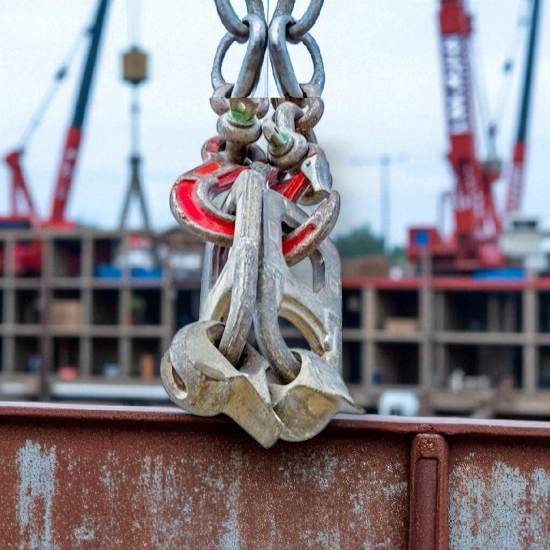

Korpus z kutej stali stopowej jest ulepszany cieplnie. Przed każdym użyciem trzeba sprawdzić gniazdo, ogniwo i prawidłowe połączenie. Odpięcie wykonuje się po odłożeniu oraz całkowitym odciążeniu prefabrykatu.
DANE KATALOGOWE CECHO

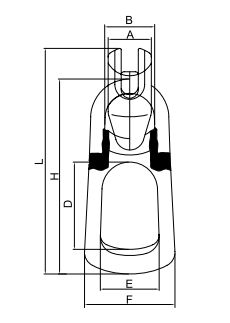

Rysunek wymiarowy i tabela CLU
Zakres w pierwszej kolumnie identyfikuje grupę zaczepu do współpracy z odpowiednimi kotwami. Nie jest dowolnie regulowanym udźwigiem całego układu.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

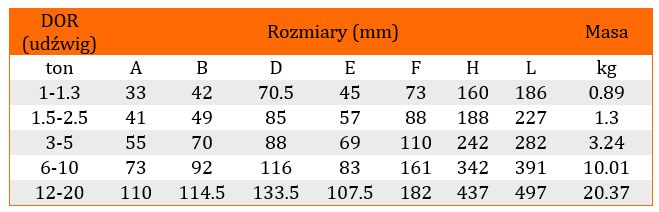

| Zakres DOR [t] | A [mm] | B [mm] | D [mm] | E [mm] | F [mm] | H [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|
| 1–1,3 | 33 | 42 | 70,5 | 45 | 73 | 160 | 186 | 0,89 |
| 1,5–2,5 | 41 | 49 | 85 | 57 | 88 | 188 | 227 | 1,3 |
| 3–5 | 55 | 70 | 88 | 69 | 110 | 242 | 282 | 3,24 |
| 6–10 | 73 | 92 | 116 | 83 | 161 | 342 | 391 | 10,01 |
| 12–20 | 110 | 114,5 | 133,5 | 107,5 | 182 | 437 | 497 | 20,37 |
DOR w t, wymiary w mm, masa w kg/szt. Nośność podnoszenia ogranicza najsłabszy element układu: zaczep, kotwa, beton lub zawiesie. Uwzględnij projekt systemu kotwiącego. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobierz CLU do kotwy i prefabrykatu.
Do sprawdzenia doboru potrzebne są dane kompletnego układu podnoszenia.
Obciążenie układu
Uwzględnij masę prefabrykatu, liczbę punktów, kąty cięgien, rozkład sił i wymaganą wytrzymałość betonu. DOR pojedynczego zaczepu nie określa nośności całego prefabrykatu.
Kontrola połączenia
Sprawdź brak pęknięć i odkształceń oraz prawidłowe osadzenie zaczepu. Utrzymuj połączenie zgodnie z instrukcją systemu; rozłączaj dopiero po odciążeniu.
DOKUMENTACJA I MONTAŻ
Montaż w zgodnym systemie.
Montaż i sposób prowadzenia sił wynikają z instrukcji zgodnego systemu kotwiącego oraz projektu prefabrykatu. Przed użyciem sprawdź oznaczenie zaczepu, kotwy i dopuszczenie elementu betonowego do transportu.
KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij zdjęcia CLU, kotwy i oznaczeń oraz schemat podnoszenia prefabrykatu. CECHO pomoże sprawdzić dobór zaczepu i potrzebny zakres kontroli.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Do jakich kotew służy CLU?
Do kompatybilnych kotew z głowicą kulową osadzonych w prefabrykacie. Konieczne jest potwierdzenie zgodności systemu, geometrii i grupy nośności.
Co oznacza zakres 3–5 t?
To grupa nośności zaczepu i współpracujących kotew. Rzeczywisty DOR układu wynika z zastosowanej kotwy, betonu, zawiesia i kierunku sił.
Czy większy zaczep pasuje do mniejszej kotwy?
Nie należy tego zakładać. Gniazdo musi odpowiadać głowicy i grupie kotwy.
Kiedy można odpiąć CLU?
Po bezpiecznym odłożeniu i całkowitym odciążeniu prefabrykatu, zgodnie z instrukcją systemu.
Jakie informacje przesłać do wyceny?
Podaj oznaczenie kotwy, grupę DOR, masę prefabrykatu, liczbę punktów i kąty cięgien.
DOBÓR I KONTAKT Z CECHO
Dobierz ogniwo z gniazdem CLU z CECHO.
Prześlij zdjęcie kotwy oraz schemat podnoszenia. Dobierzemy właściwą grupę ogniwa CLU.
Wyślij zapytanie o CLU →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
