ZRS G8 · ODCIĄG JEDNOCZĘŚCIOWY · KLASA 8

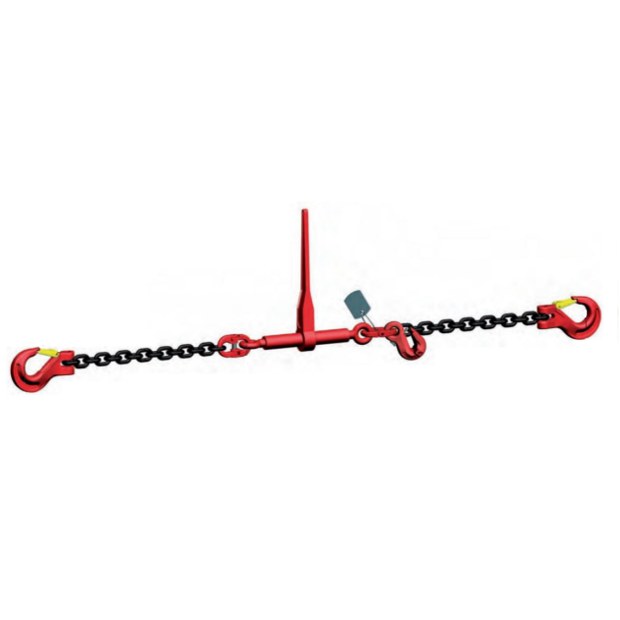

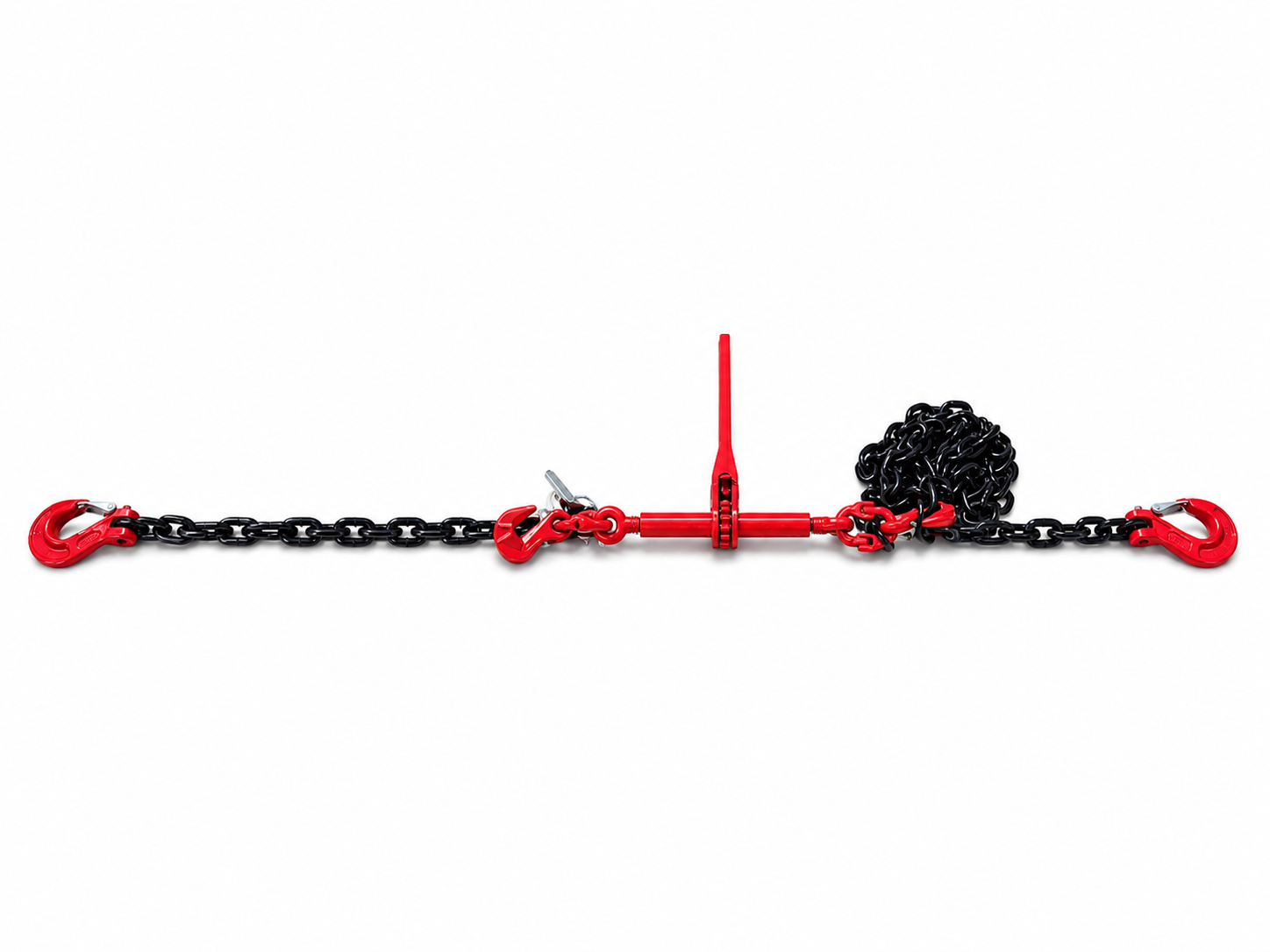

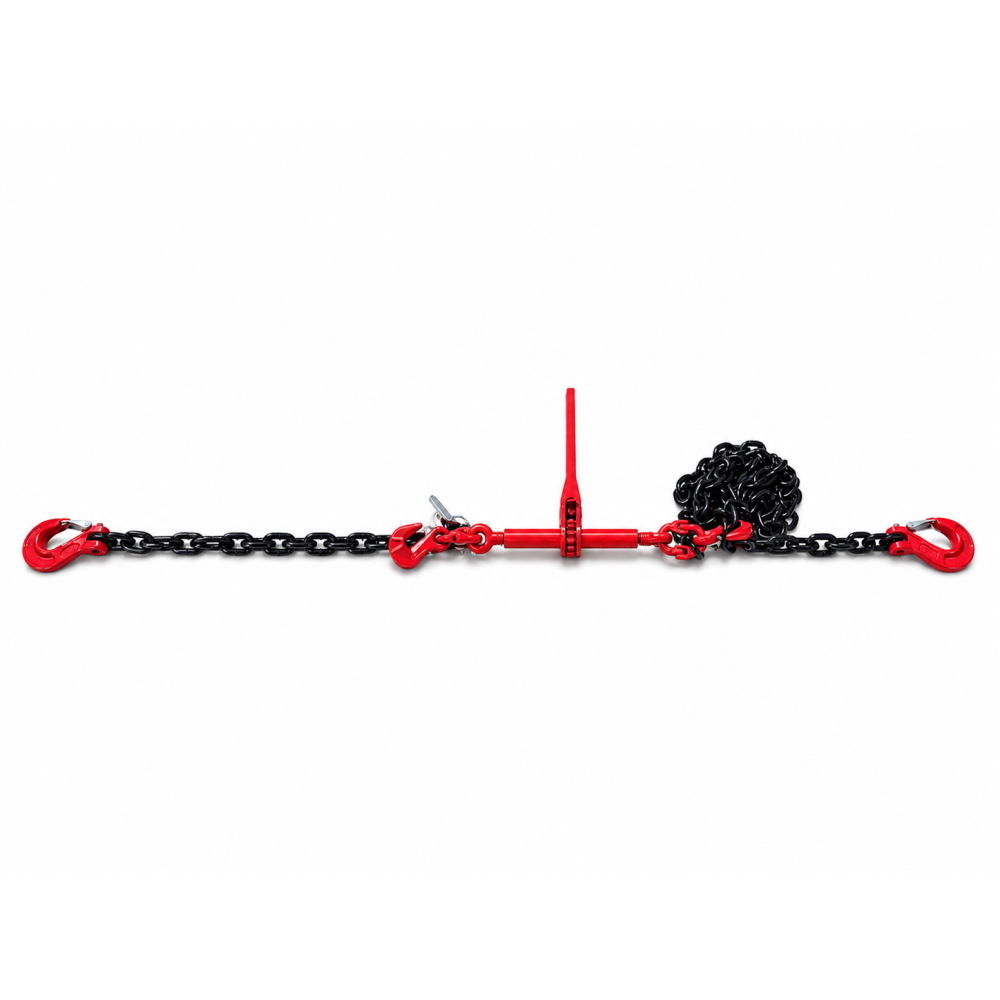

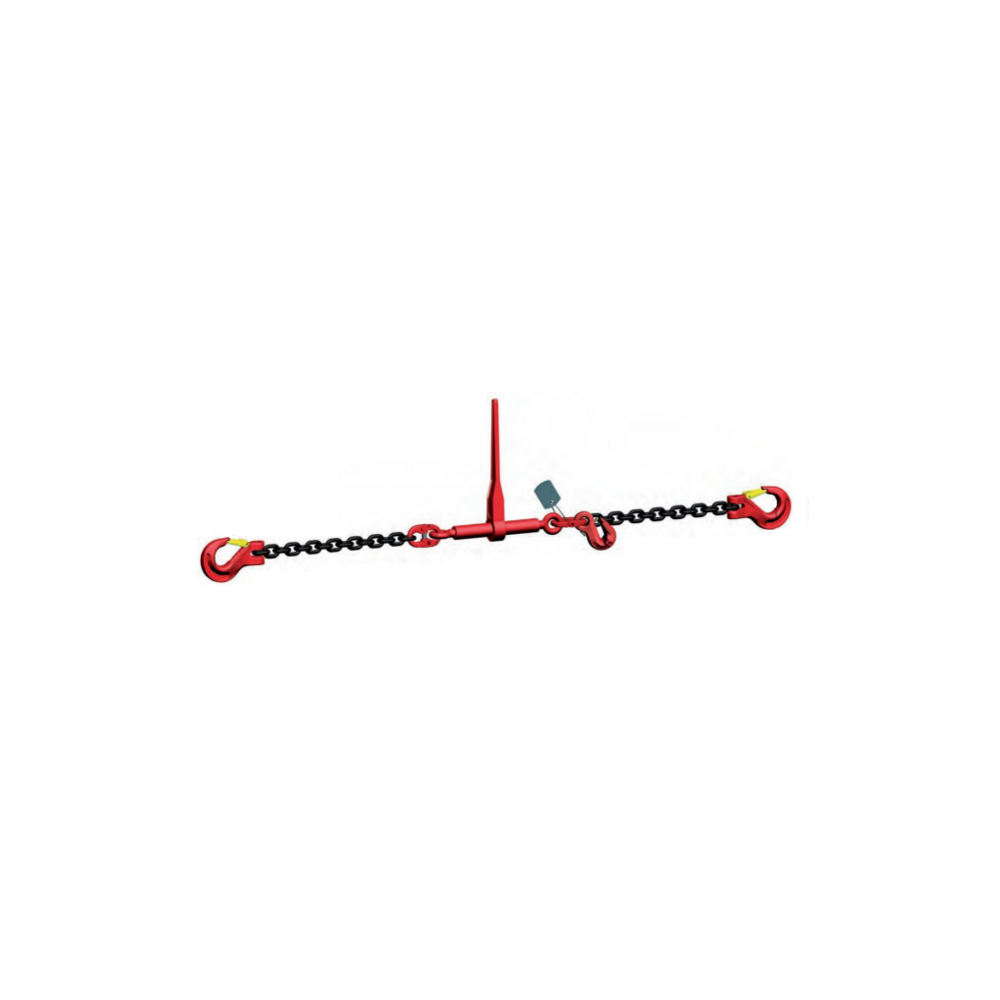

Jednoczęściowy odciąg łańcuchowy ZRS G8 do mocowania maszyn, konstrukcji i innych ładunków podczas transportu. Napinacz grzechotkowy jest na stałe połączony z łańcuchem przez złączki. Wersje z łańcuchem 8, 10, 13 i 16 mm mają LC od 40 do 160 kN; długości L i L1 dobieramy do zastosowania.
Wykonanie jednoczęściowe z napinaczem włączonym w odciąg.
Podaj rodzaj i masę ładunku, rozmieszczenie punktów mocowania, potrzebne długości L i L1 oraz liczbę odciągów. Zdjęcia zaczepów pomogą dobrać haki.
Zapytaj CECHO o ZRS G8 →Zadzwoń: +48 33 825 04 84MOCOWANIE ŁADUNKÓW CIĘŻKICH
ZRS G8 jest odciągiem do zabezpieczenia ładunku w transporcie. Napinacz pozostaje połączony z łańcuchem przez złączki, a mechanizm grzechotkowy pozwala stopniowo napinać i kontrolowanie luzować zestaw. Haki końcowe dobiera się do punktów mocowania pojazdu i ładunku.

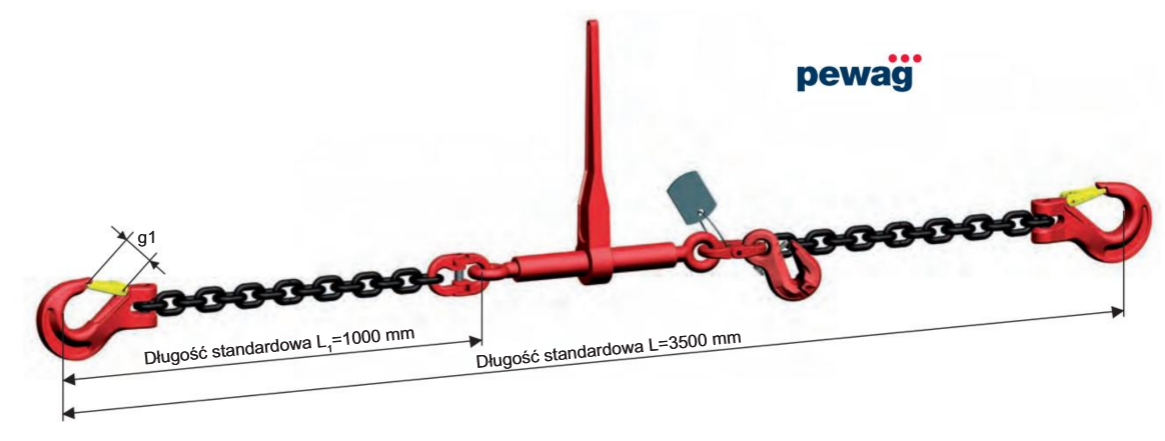

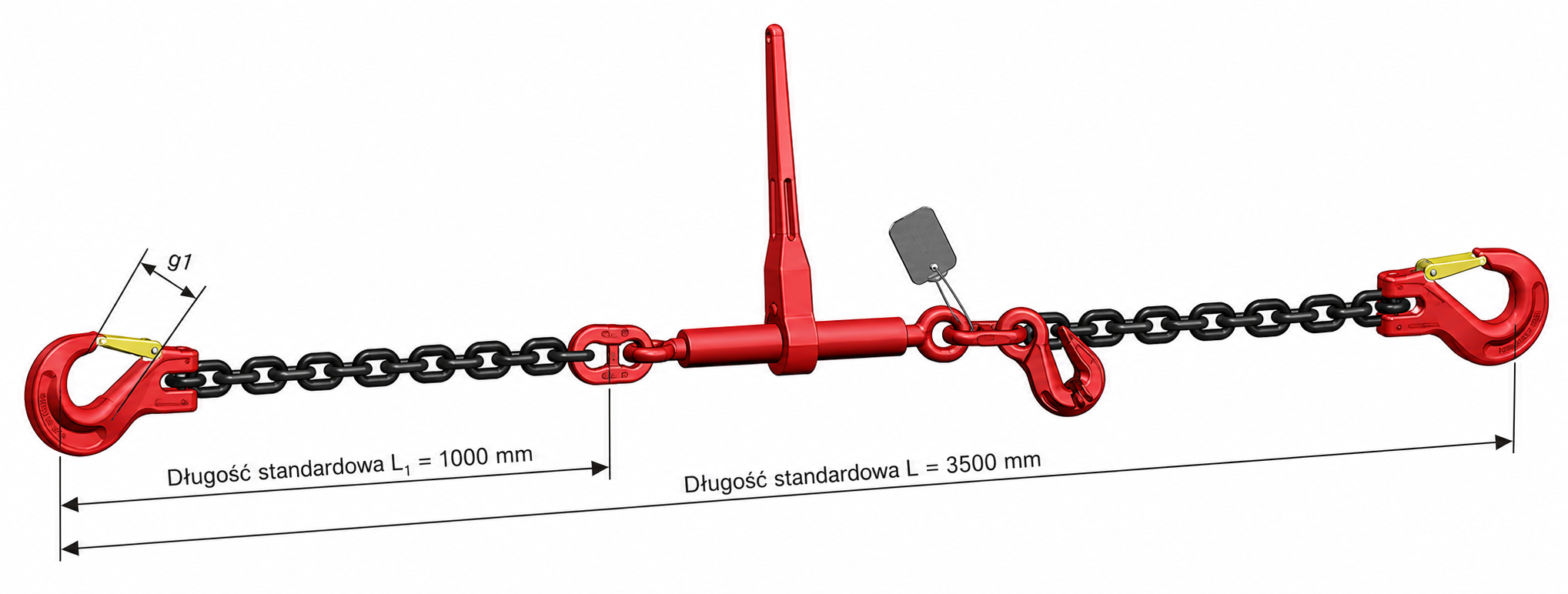

Długość całkowita L oraz długość odcinka L1 określają geometrię zestawu. Na rysunku pokazano przykład 3,5 m / 1 m; wykonanie ustalamy według wymaganej odległości między zaczepami. Możliwe są konfiguracje z hakami skracającymi wyposażonymi w zabezpieczenie po obu stronach napinacza.
Łańcuch i komponenty są wykonane w klasie 8. Połączenia na złączkach umożliwiają serwisową wymianę właściwych elementów. Każda część musi odpowiadać średnicy, klasie i wymaganej zdolności mocowania całego zestawu.
DANE KATALOGOWE CECHO
Porównuj osobno zdolność mocowania LC i siłę napięcia STF. Wartości odnoszą się do podanego wykonania odciągu.

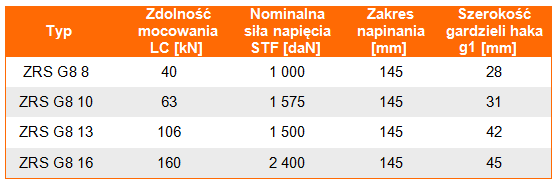

Powiększ rysunek ↗| Typ | Łańcuch (mm) | LC (kN) | STF (daN) | Zakres napinania (mm) | Gardziel g1 (mm) |
|---|---|---|---|---|---|
| ZRS G8 8 | 8 | 40 | 1000 | 145 | 28 |
| ZRS G8 10 | 10 | 63 | 1575 | 145 | 31 |
| ZRS G8 13 | 13 | 106 | 1500 | 145 | 42 |
| ZRS G8 16 | 16 | 160 | 2400 | 145 | 45 |
LC w kN, STF w daN; 1 kN = 100 daN. Wymiary w mm. LC nie jest masą ładunku ani udźwigiem do podnoszenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobór obejmuje cały układ zabezpieczenia ładunku.
Określ sposób mocowania, masę i położenie ładunku oraz kierunki działania sił. W mocowaniu bezpośrednim liczą się LC, liczba odciągów i kąty; przy mocowaniu dociskowym także STF i tarcie. Nie przeliczaj LC wprost na masę ładunku.
Zmierz odległość między punktami zaczepienia po planowanej trasie łańcucha. Ustal położenie napinacza i długość L1. Skracanie łańcucha wykonuje się wyłącznie przeznaczonym do tego osprzętem; nie przez węzły ani przypadkowe łączenie ogniw.
Porównaj gardziel g1 z wymiarem zaczepu. Hak powinien pracować w prawidłowym kierunku, bez obciążania noska lub zabezpieczenia. Dopuszczalne obciążenie punktów kotwiących również ogranicza cały układ.
UŻYTKOWANIE I DOKUMENTACJA
Odciąg wykonany według PN-EN 12195-3. Przed użyciem sprawdź tabliczkę z parametrami oraz instrukcję właściwą dla zestawu. Nie stosuj odciągu do podnoszenia i nie przedłużaj dźwigni napinacza rurą.
Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
KONTROLA I CZĘŚCI
Przed każdym użyciem obejrzyj ogniwa, haki, zapadki, złączki, gwint i mechanizm napinacza. Pęknięcia, deformacje, zablokowany mechanizm lub nieczytelne oznakowanie wymagają wycofania zestawu do oceny. Wymianę części i ocenę odciągu powierz kompetentnemu serwisowi.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
ZRS jest układem jednoczęściowym: napinacz pozostaje połączony z łańcuchem przez złączki. SWRLS ma osobny napinacz z hakami skracającymi i osobny odcinek łańcucha z hakami końcowymi.
LC jest zdolnością mocowania, czyli parametrem siłowym zestawu. STF to standardowa siła napięcia uzyskiwana napinaczem. Obu wartości używa się zgodnie z przyjętą metodą mocowania.
Tak. Długość całkowita L oraz odcinek L1 są dobierane do zamówienia. Wymiary widoczne na rysunku pokazują przykładową konfigurację.
Nie. Ten produkt służy do mocowania w transporcie. Do podnoszenia potrzebne jest odpowiednio dobrane i oznakowane zawiesie.
Rodzaj, masa i wymiary ładunku, zdjęcia punktów mocowania, wymagane LC, długości L i L1, sposób skracania oraz liczba sztuk.
DOBÓR I KONTAKT Z CECHO
Prześlij dane ładunku i wymiary między punktami mocowania. CECHO pomoże dobrać średnicę łańcucha, długości oraz zakończenia.
