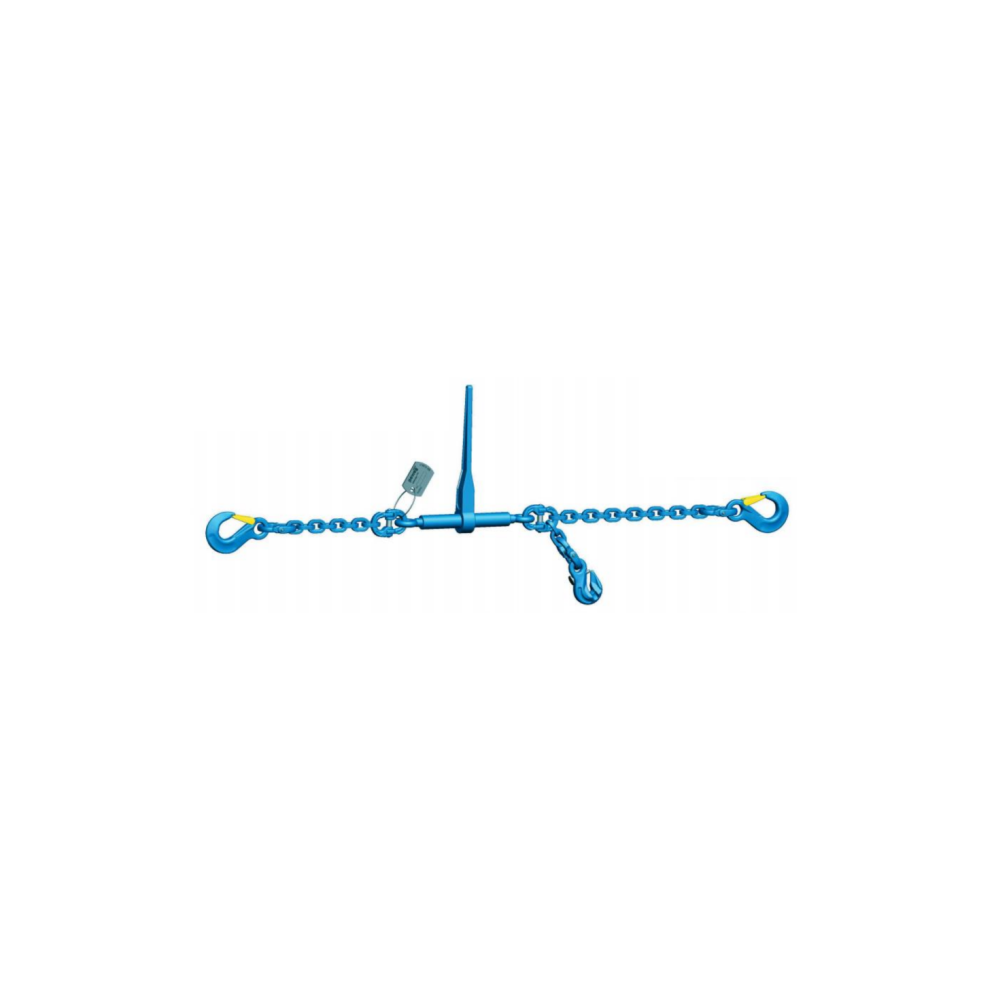

PEWAG WINNER PRO · ODCIĄG JEDNOCZĘŚCIOWY · KLASA 12

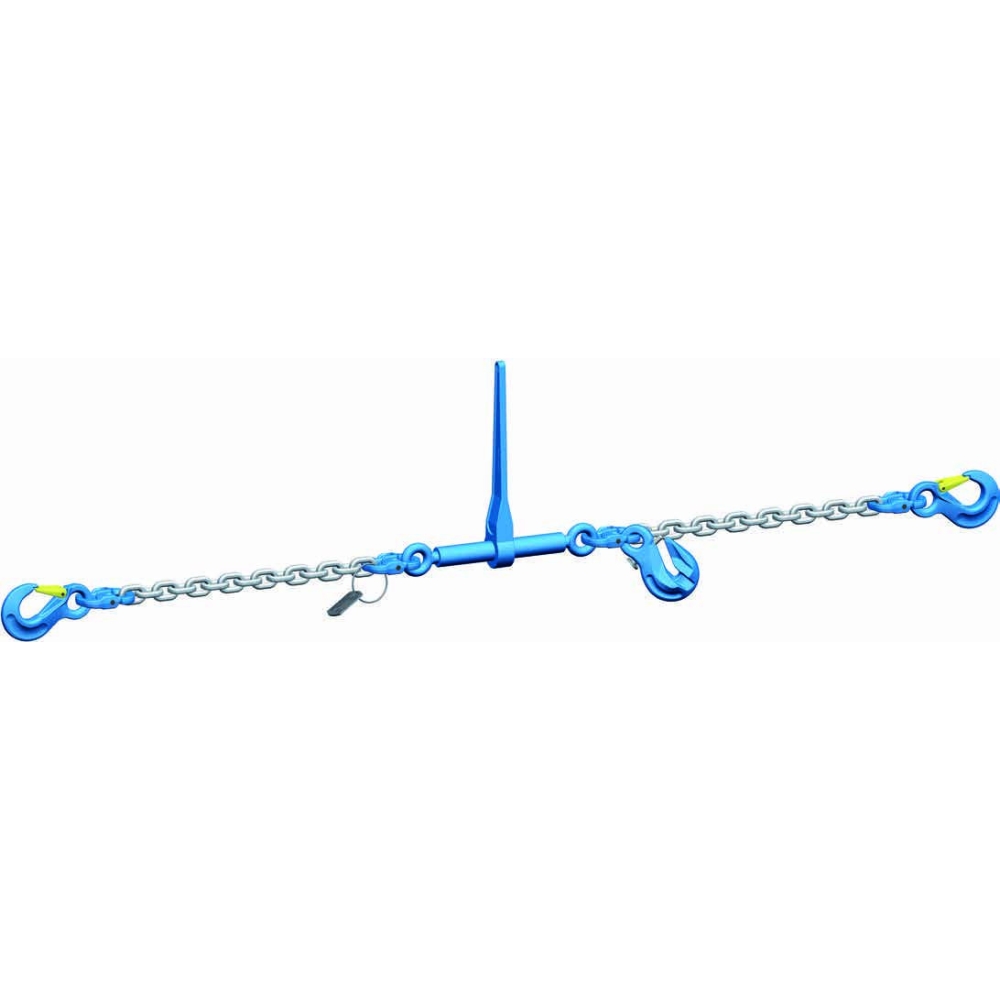

Odciąg łańcuchowy ZRS G12 z komponentów pewag winner pro do mocowania ciężkich ładunków w transporcie. Napinacz RSWP jest połączony z łańcuchem przez złączki Connex. Wersje 8, 10 i 13 mm osiągają LC 60, 100 i 160 kN. Przedstawione wykonanie ma haki końcowe HSWP z uchem.

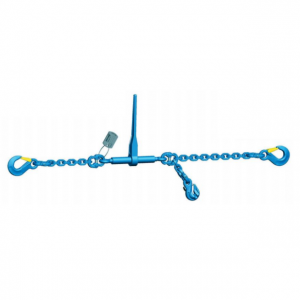

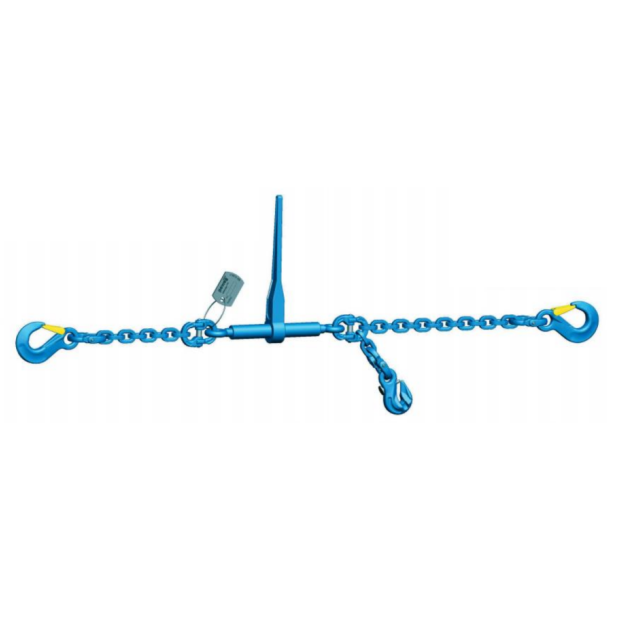

Materiał katalogowy pewag: wykonanie z hakami HSWP z uchem.
Podaj rodzaj i masę ładunku, rozmieszczenie punktów mocowania, potrzebne długości L i L1 oraz liczbę odciągów. Zdjęcia zaczepów pomogą dobrać haki.
Zapytaj CECHO o ZRS G12 →Zadzwoń: +48 33 825 04 84MOCOWANIE ŁADUNKÓW CIĘŻKICH
ZRS G12 łączy łańcuch, napinacz RSWP i haki końcowe w jeden zestaw. System Connex pozwala łączyć dopasowane elementy pewag i serwisowo wymieniać części. Na tej karcie opisujemy wykonanie z hakami HSWP z uchem; ich gardziele różnią się od wersji widłowych.
Klasa 12 pozwala uzyskać wysoką zdolność mocowania przy danym rozmiarze łańcucha. Przykładowo odciąg 10 mm ma LC 100 kN. Ta wartość opisuje siłę, którą może przenieść zestaw w przewidzianym sposobie użytkowania — nie oznacza dopuszczalnej masy przewożonej maszyny.
Długości L i L1 dobieramy do rozstawu zaczepów i miejsca pracy napinacza. Wykonanie z hakiem skracającym PSWP umożliwia dopasowanie czynnej długości łańcucha. Wszystkie części należy dobierać w obrębie zgodnego systemu; same podobne wymiary elementów innej marki nie potwierdzają ich zamienności.
DANE TECHNICZNE PEWAG
Trzy rozmiary zestawu. Zakres napinania według aktualnej karty napinacza RSWP; gardziel g1 według właściwego haka HSWP.

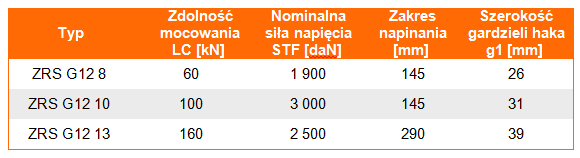

Powiększ rysunek ↗| Typ | Łańcuch (mm) | LC (kN) | STF (daN) | Zakres napinania (mm) | Gardziel g1 (mm) |
|---|---|---|---|---|---|
| ZRS G12 8 | 8 | 60 | 1900 | 142 | 26 |
| ZRS G12 10 | 10 | 100 | 3000 | 140 | 31 |
| ZRS G12 13 | 13 | 160 | 2500 | 289 | 39 |
LC w kN, STF w daN; 1 kN = 100 daN. Wymiary w mm. Tabela dotyczy napinacza RSWP i haków HSWP z uchem. LC nie jest masą ładunku. Źródło: aktualna karta napinacza RSWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór obejmuje cały układ zabezpieczenia ładunku.
Określ sposób mocowania, masę i położenie ładunku oraz kierunki działania sił. W mocowaniu bezpośrednim liczą się LC, liczba odciągów i kąty; przy mocowaniu dociskowym także STF i tarcie. Nie przeliczaj LC wprost na masę ładunku.
Zmierz odległość między punktami zaczepienia po planowanej trasie łańcucha. Ustal położenie napinacza i długość L1. Skracanie łańcucha wykonuje się wyłącznie przeznaczonym do tego osprzętem; nie przez węzły ani przypadkowe łączenie ogniw.
Porównaj gardziel g1 z wymiarem zaczepu. Hak powinien pracować w prawidłowym kierunku, bez obciążania noska lub zabezpieczenia. Dopuszczalne obciążenie punktów kotwiących również ogranicza cały układ.
DOKUMENTACJA PRODUCENTA
Odciąg do mocowania według EN 12195-3. Przed użyciem sprawdź oznakowanie całego zestawu i instrukcję pewag. Nie używaj go do podnoszenia ładunków ani nie przedłużaj dźwigni napinacza. Parametry trzeba odnieść do rzeczywiście dostarczonej konfiguracji.
Instrukcja i dokumentacja producenta ↗Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
Karta napinacza RSWP pewag ↗KONTROLA I CZĘŚCI
Przed każdym użyciem obejrzyj ogniwa, haki, zapadki, złączki, gwint i mechanizm napinacza. Pęknięcia, deformacje, zablokowany mechanizm lub nieczytelne oznakowanie wymagają wycofania zestawu do oceny. Wymianę części i ocenę odciągu powierz kompetentnemu serwisowi.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Nie. Przedstawia zestaw z hakami HSWP z uchem i gardzielami g1 równymi 26, 31 lub 39 mm. Wersje z hakami widłowymi KHSWP mają inne wymiary i wymagają osobnego doboru.
LC jest zdolnością mocowania, czyli parametrem siłowym zestawu. STF to standardowa siła napięcia uzyskiwana napinaczem. Obu wartości używa się zgodnie z przyjętą metodą mocowania.

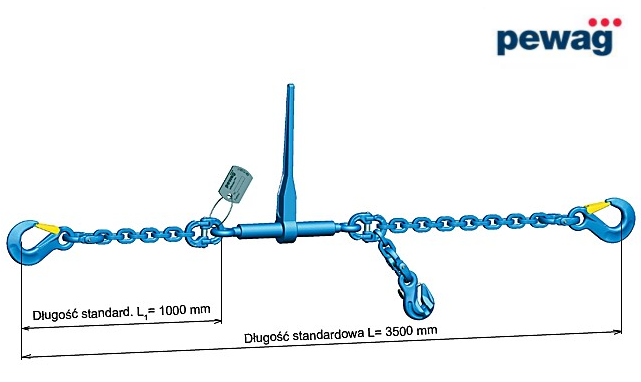

Tak. Długość całkowita L oraz odcinek L1 są dobierane do zamówienia. Wymiary widoczne na rysunku pokazują przykładową konfigurację.
Nie. Ten produkt służy do mocowania w transporcie. Do podnoszenia potrzebne jest odpowiednio dobrane i oznakowane zawiesie.
Rodzaj, masa i wymiary ładunku, zdjęcia punktów mocowania, wymagane LC, długości L i L1, sposób skracania oraz liczba sztuk.
