ZRS G10 · ODCIĄG JEDNOCZĘŚCIOWY · KLASA 10

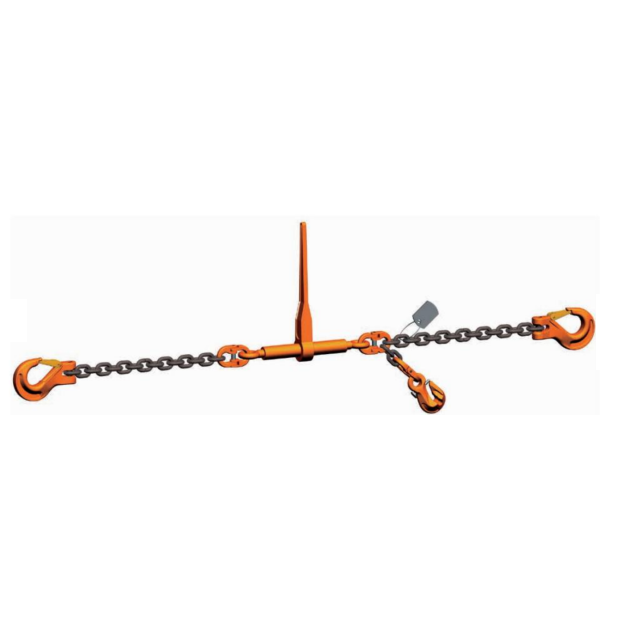

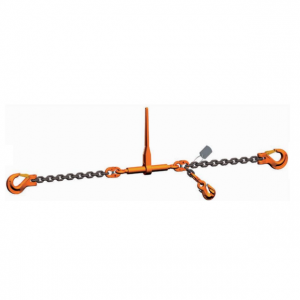

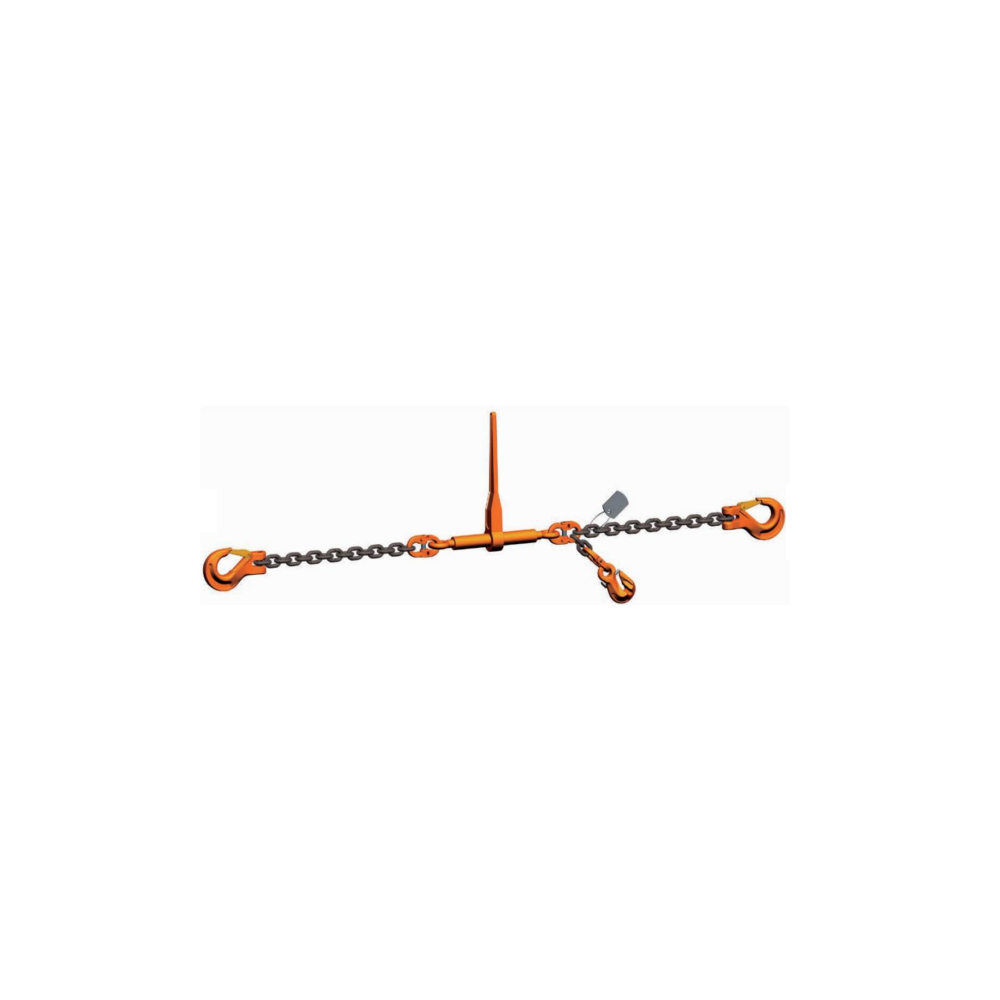

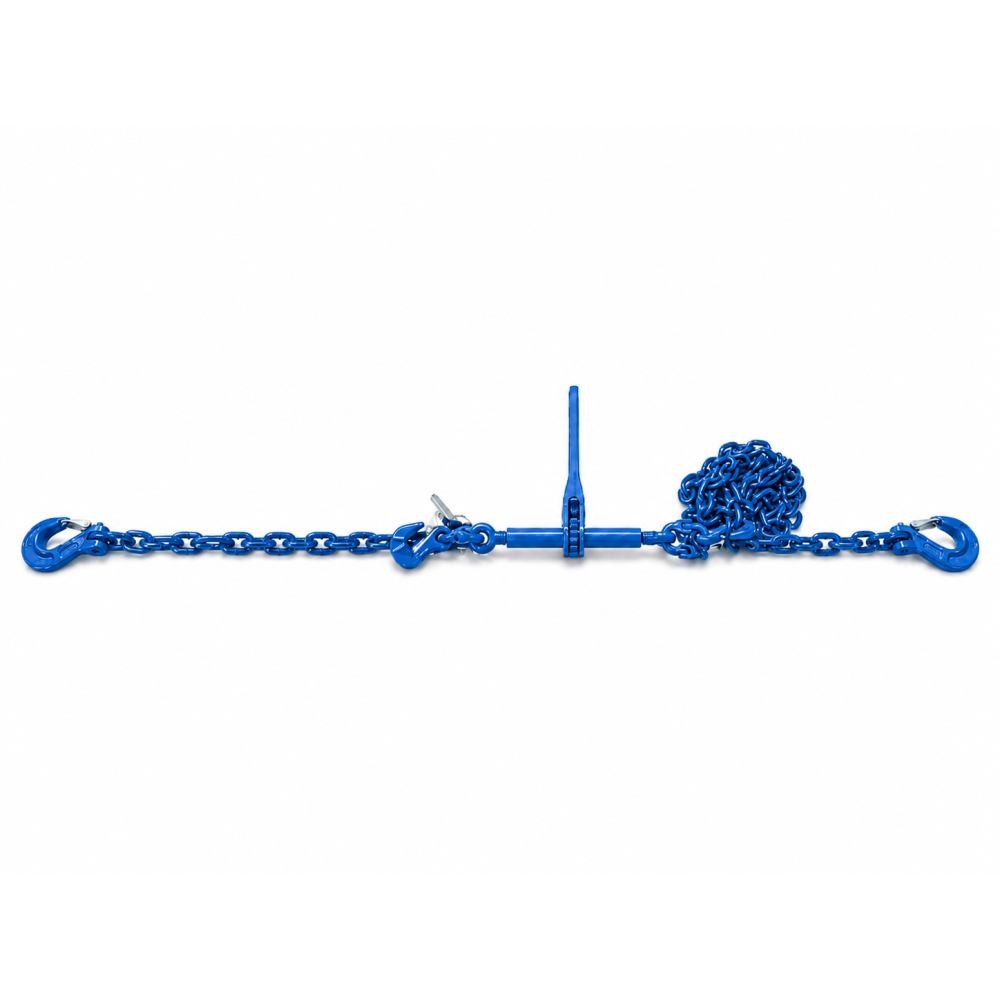

Odciąg łańcuchowy ZRS G10 do mocowania maszyn i innych ciężkich ładunków w transporcie. Napinacz grzechotkowy pozostaje połączony z łańcuchem, tworząc jednoczęściowy zestaw. Trzy wykonania w klasie 10: łańcuch 8, 10 lub 13 mm, LC od 50 do 134 kN i długość L od 1 do 6 m.
Wykonanie jednoczęściowe z napinaczem włączonym w odciąg.
Podaj rodzaj i masę ładunku, rozmieszczenie punktów mocowania, potrzebne długości L i L1 oraz liczbę odciągów. Zdjęcia zaczepów pomogą dobrać haki.
Zapytaj CECHO o ZRS G10 →Zadzwoń: +48 33 825 04 84MOCOWANIE ŁADUNKÓW CIĘŻKICH
ZRS G10 łączy łańcuch klasy 10, napinacz grzechotkowy i haki końcowe z zabezpieczeniem. Połączenie napinacza z łańcuchem przez złączki tworzy kompletny układ, wygodny przy powtarzalnym mocowaniu maszyn, urządzeń i konstrukcji na platformie transportowej.

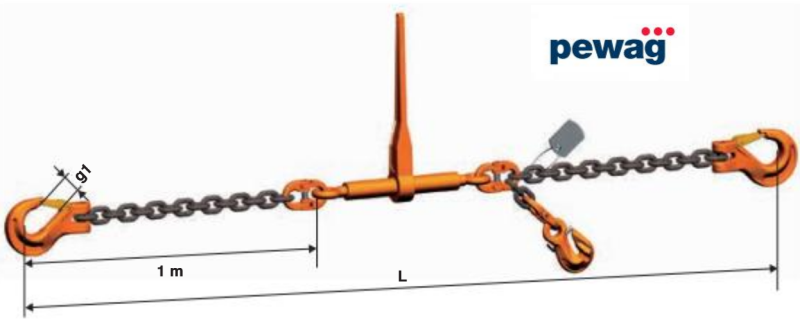

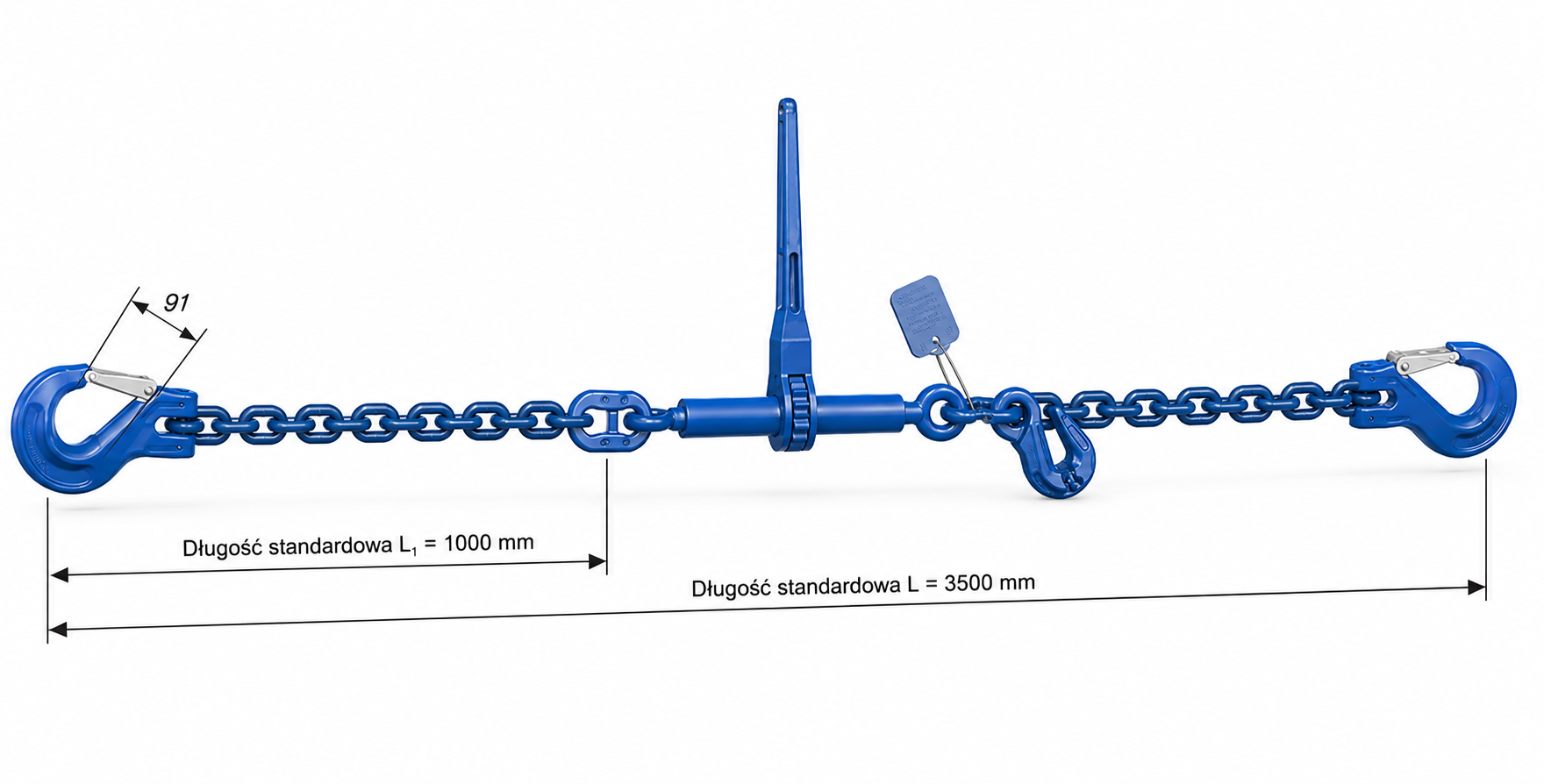

Długość roboczą L od 1 do 6 m dobiera się co 0,5 m. Przed zamówieniem ustal również odcinek L1, aby grzechotka znalazła się w dostępnym miejscu. Rysunek pokazuje przykład L = 3,5 m oraz L1 = 1 m; nie oznacza jednej długości dla całej oferty.
Zdolność mocowania wynosi 50 kN dla 8 mm, 80 kN dla 10 mm i 134 kN dla 13 mm. Siła napięcia STF oraz zakres napinania nie rosną jednak w jednakowy sposób — porównaj komplet danych w tabeli. Konfigurację skracania dopasowujemy do pracy zestawu.
DANE KATALOGOWE CECHO
Porównuj osobno zdolność mocowania LC i siłę napięcia STF. Wartości odnoszą się do podanego wykonania odciągu.

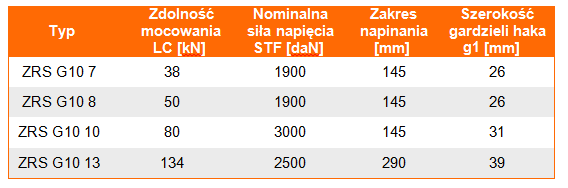

Powiększ rysunek ↗| Typ | Łańcuch (mm) | LC (kN) | STF (daN) | Zakres napinania (mm) | Gardziel g1 (mm) |
|---|---|---|---|---|---|
| ZRS G10 8 | 8 | 50 | 1900 | 145 | 26 |
| ZRS G10 10 | 10 | 80 | 3000 | 145 | 31 |
| ZRS G10 13 | 13 | 134 | 2500 | 290 | 39 |
LC w kN, STF w daN; 1 kN = 100 daN. Wymiary w mm. LC nie jest masą ładunku ani udźwigiem do podnoszenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobór obejmuje cały układ zabezpieczenia ładunku.
Określ sposób mocowania, masę i położenie ładunku oraz kierunki działania sił. W mocowaniu bezpośrednim liczą się LC, liczba odciągów i kąty; przy mocowaniu dociskowym także STF i tarcie. Nie przeliczaj LC wprost na masę ładunku.
Zmierz odległość między punktami zaczepienia po planowanej trasie łańcucha. Ustal położenie napinacza i długość L1. Skracanie łańcucha wykonuje się wyłącznie przeznaczonym do tego osprzętem; nie przez węzły ani przypadkowe łączenie ogniw.
Porównaj gardziel g1 z wymiarem zaczepu. Hak powinien pracować w prawidłowym kierunku, bez obciążania noska lub zabezpieczenia. Dopuszczalne obciążenie punktów kotwiących również ogranicza cały układ.
UŻYTKOWANIE I DOKUMENTACJA
Odciąg wykonany według PN-EN 12195-3. Przed użyciem sprawdź tabliczkę z parametrami oraz instrukcję właściwą dla zestawu. Nie stosuj odciągu do podnoszenia i nie przedłużaj dźwigni napinacza rurą.
Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
KONTROLA I CZĘŚCI
Przed każdym użyciem obejrzyj ogniwa, haki, zapadki, złączki, gwint i mechanizm napinacza. Pęknięcia, deformacje, zablokowany mechanizm lub nieczytelne oznakowanie wymagają wycofania zestawu do oceny. Wymianę części i ocenę odciągu powierz kompetentnemu serwisowi.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
W ZRS napinacz jest połączony z łańcuchem i pozostaje częścią jednego zestawu. SWRLS ma osobny napinacz z hakami skracającymi oraz odcinek łańcucha z hakami końcowymi.
Nie. Dla ZRS G10 wartości STF wynoszą 1900 daN przy 8 mm, 3000 daN przy 10 mm i 2500 daN przy 13 mm. LC i STF trzeba porównywać oddzielnie.
Długość robocza L wynosi od 1 do 6 m, co 0,5 m. Przy zapytaniu ustal także długość odcinka L1 i położenie napinacza względem punktów kotwiących.
Nie. Jest to zestaw do mocowania ładunku w transporcie. Do podnoszenia należy użyć odpowiednio dobranego zawiesia.
Rodzaj, masa i wymiary ładunku, zdjęcia punktów mocowania, wymagane LC, długości L i L1, sposób skracania oraz liczba sztuk.
DOBÓR I KONTAKT Z CECHO
Prześlij dane ładunku i wymiary między punktami mocowania. CECHO pomoże dobrać średnicę łańcucha, długości oraz zakończenia.
Zdjęcia ładunku i punktów mocowania możesz przesłać e-mailem.
