SWRLS G8 · ODCIĄG DWUCZĘŚCIOWY · KLASA 8

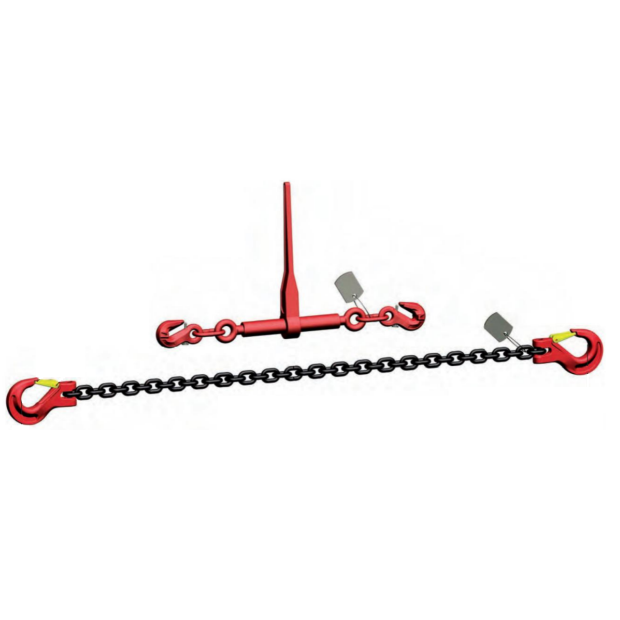

Dwuczęściowy odciąg łańcuchowy SWRLS G8 składa się z osobnego napinacza grzechotkowego z hakami skracającymi oraz łańcucha z hakami końcowymi. Cztery wykonania z łańcuchem 8–16 mm mają LC 40–160 kN. Długość L dobieramy do rozmieszczenia punktów mocowania.

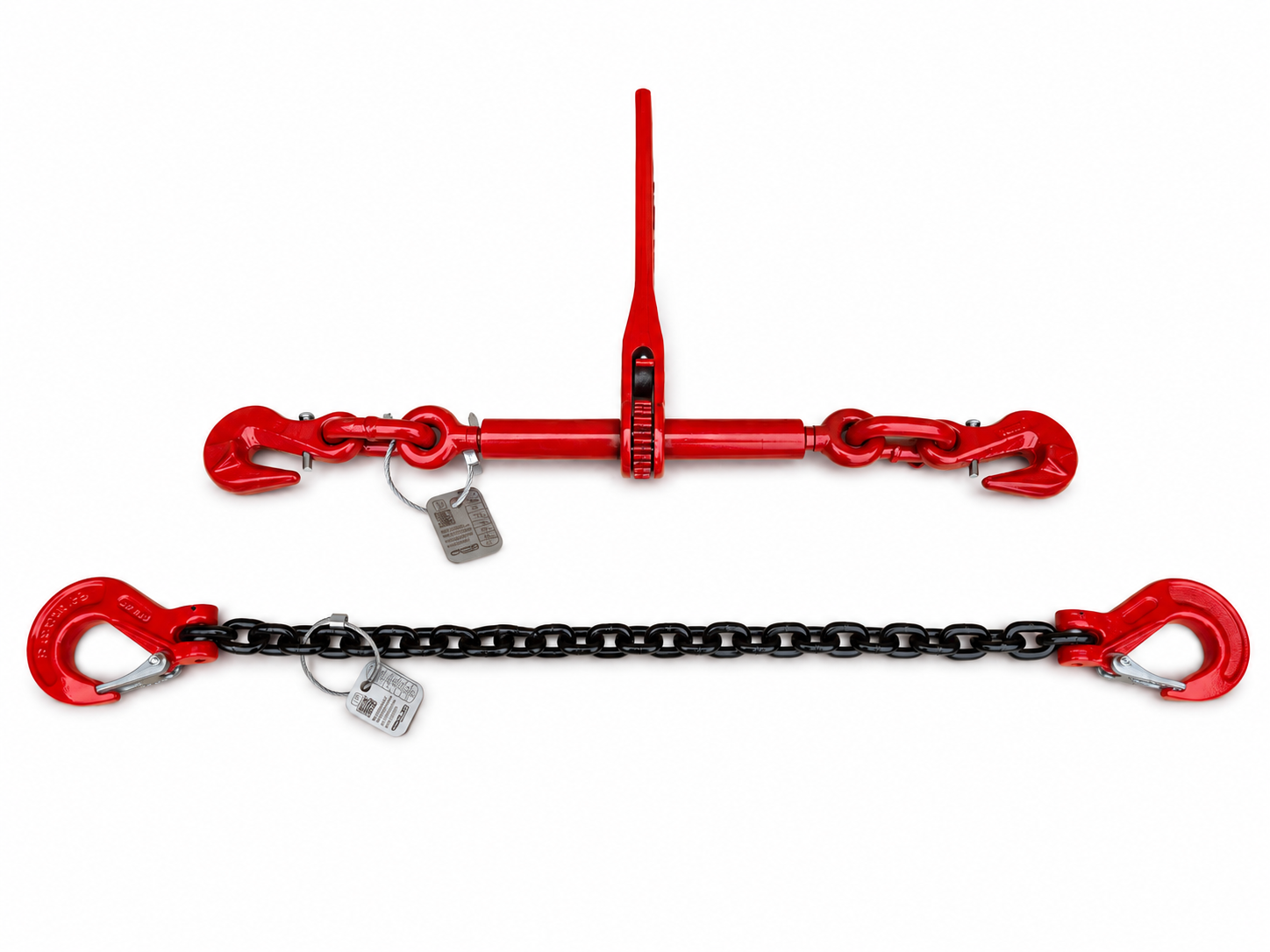

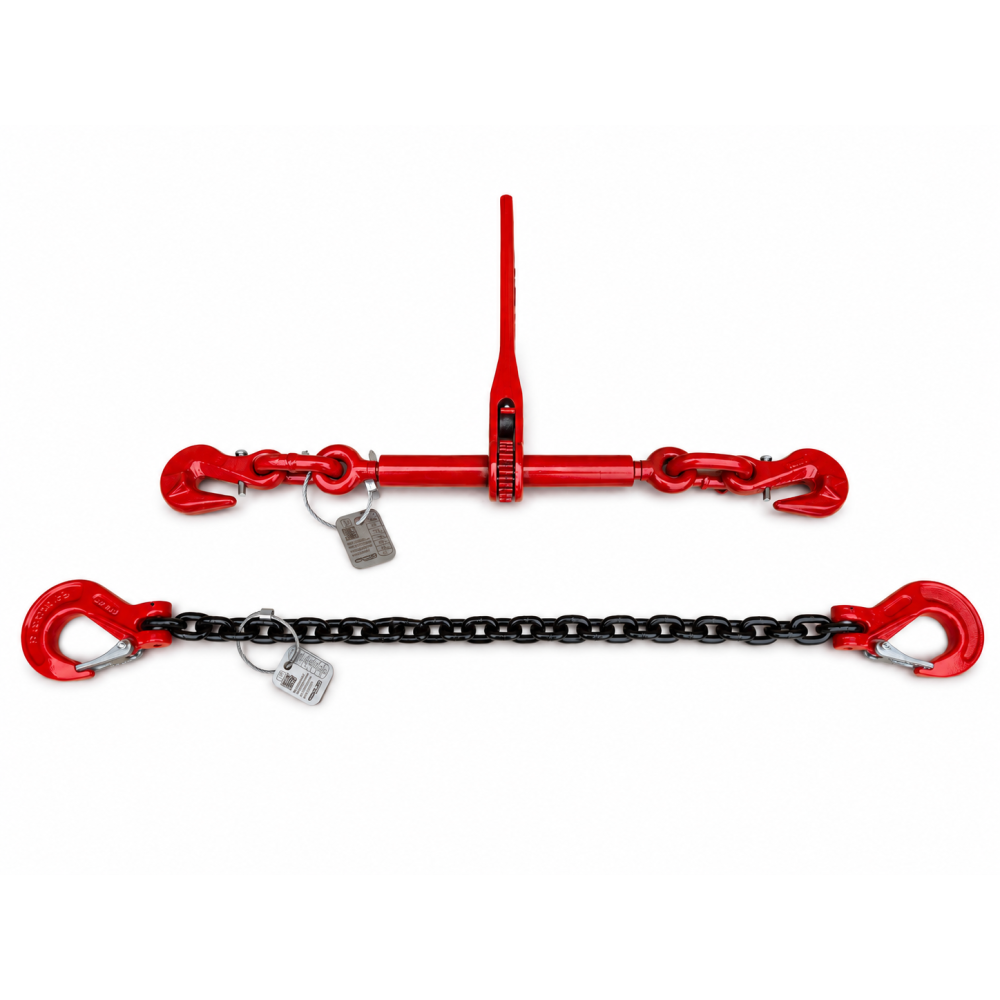

Zestaw dwuczęściowy: napinacz oraz oddzielny łańcuch z hakami.
Podaj masę i wymiary ładunku, sposób mocowania, wymaganą długość łańcucha L oraz liczbę zestawów. Dołącz zdjęcia zaczepów w pojeździe i na ładunku.
Zapytaj CECHO o SWRLS G8 →Zadzwoń: +48 33 825 04 84MOCOWANIE ŁADUNKÓW CIĘŻKICH
SWRLS G8 to układ dwuczęściowy do mocowania ładunków w transporcie. Odcinek łańcucha ma haki końcowe, a oddzielny napinacz grzechotkowy — haki skracające służące do wpięcia we właściwe ogniwa. Napinacz i łańcuch należy dobrać jako zgodny zestaw.
Wstępne dopasowanie długości odbywa się przez wybór miejsca wpięcia haków skracających. Następnie grzechotka napina układ w zakresie podanym w tabeli. Przed napięciem sprawdź pełne osadzenie ogniw w hakach oraz prawidłowe ustawienie wszystkich elementów.

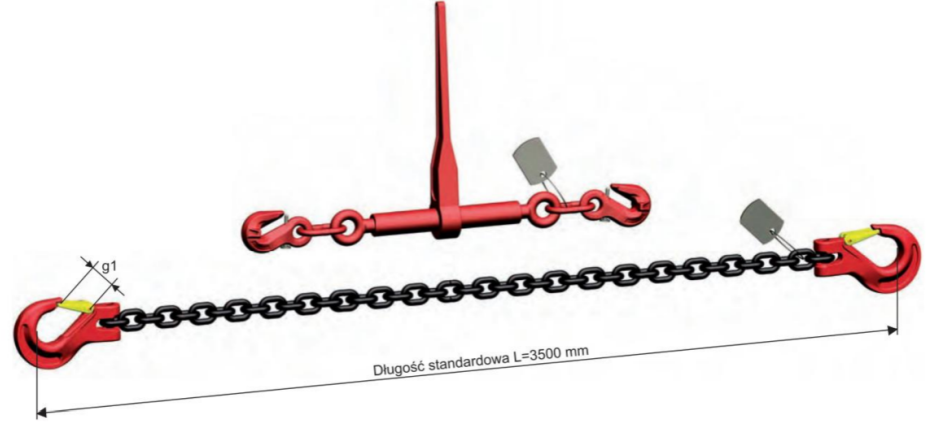

Długość L na rysunku odnosi się do części łańcuchowej z hakami. Przykładowe 3,5 m nie jest ograniczeniem oferty — potrzebny wymiar ustalamy do zamówienia. Łańcuch, napinacz i osprzęt pracują w klasie 8.
DANE KATALOGOWE CECHO
Porównuj osobno zdolność mocowania LC i siłę napięcia STF. Wartości odnoszą się do podanego wykonania odciągu.

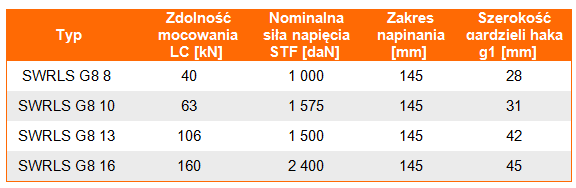

Powiększ rysunek ↗| Typ | Łańcuch (mm) | LC (kN) | STF (daN) | Zakres napinania (mm) | Gardziel g1 (mm) |
|---|---|---|---|---|---|
| SWRLS G8 8 | 8 | 40 | 1000 | 145 | 28 |
| SWRLS G8 10 | 10 | 63 | 1575 | 145 | 31 |
| SWRLS G8 13 | 13 | 106 | 1500 | 145 | 42 |
| SWRLS G8 16 | 16 | 160 | 2400 | 145 | 45 |
LC w kN, STF w daN; 1 kN = 100 daN. Wymiary w mm. LC nie jest masą ładunku ani udźwigiem do podnoszenia. Dane katalogowe CECHO.
DOBÓR Z DYSTRYBUTOREM
Dobór obejmuje cały układ zabezpieczenia ładunku.
Określ sposób mocowania, masę i położenie ładunku oraz kierunki działania sił. W mocowaniu bezpośrednim liczą się LC, liczba odciągów i kąty; przy mocowaniu dociskowym także STF i tarcie. Nie przeliczaj LC wprost na masę ładunku.
Ustal długość L po planowanej trasie łańcucha. Średnica i klasa napinacza oraz haków skracających muszą odpowiadać łańcuchowi. Uwzględnij miejsce wpięcia, zakres napinania i dostęp do dźwigni.
Porównaj gardziel g1 z wymiarem zaczepu. Hak powinien pracować w prawidłowym kierunku, bez obciążania noska lub zabezpieczenia. Dopuszczalne obciążenie punktów kotwiących również ogranicza cały układ.
UŻYTKOWANIE I DOKUMENTACJA
Odciąg wykonany według PN-EN 12195-3. Przed użyciem sprawdź tabliczkę z parametrami oraz instrukcję właściwą dla zestawu. Nie stosuj odciągu do podnoszenia i nie przedłużaj dźwigni napinacza rurą.
Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
KONTROLA I CZĘŚCI
Przed każdym użyciem obejrzyj ogniwa, haki, zapadki, złączki, gwint i mechanizm napinacza. Pęknięcia, deformacje, zablokowany mechanizm lub nieczytelne oznakowanie wymagają wycofania zestawu do oceny. Wymianę części i ocenę odciągu powierz kompetentnemu serwisowi.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
ZRS jest układem jednoczęściowym: napinacz pozostaje połączony z łańcuchem przez złączki. SWRLS ma osobny napinacz z hakami skracającymi i osobny odcinek łańcucha z hakami końcowymi.
LC jest zdolnością mocowania, czyli parametrem siłowym zestawu. STF to standardowa siła napięcia uzyskiwana napinaczem. Obu wartości używa się zgodnie z przyjętą metodą mocowania.
Tak. Długość części łańcuchowej L dobieramy do zastosowania. Napinacz jest osobnym elementem, a całe mocowanie musi zapewniać właściwy zakres regulacji.
Nie. Ten produkt służy do mocowania w transporcie. Do podnoszenia potrzebne jest odpowiednio dobrane i oznakowane zawiesie.
Rodzaj, masa i wymiary ładunku, zdjęcia punktów mocowania, wymagana zdolność LC, długość L i liczba zestawów.
DOBÓR I KONTAKT Z CECHO
Prześlij długość części łańcuchowej i dane ładunku. CECHO dobierze zgodny napinacz, łańcuch oraz haki końcowe.
Zdjęcia ładunku i punktów mocowania możesz przesłać e-mailem.
