PEWAG WINNER PRO · ODCIĄG DWUCZĘŚCIOWY · KLASA 12

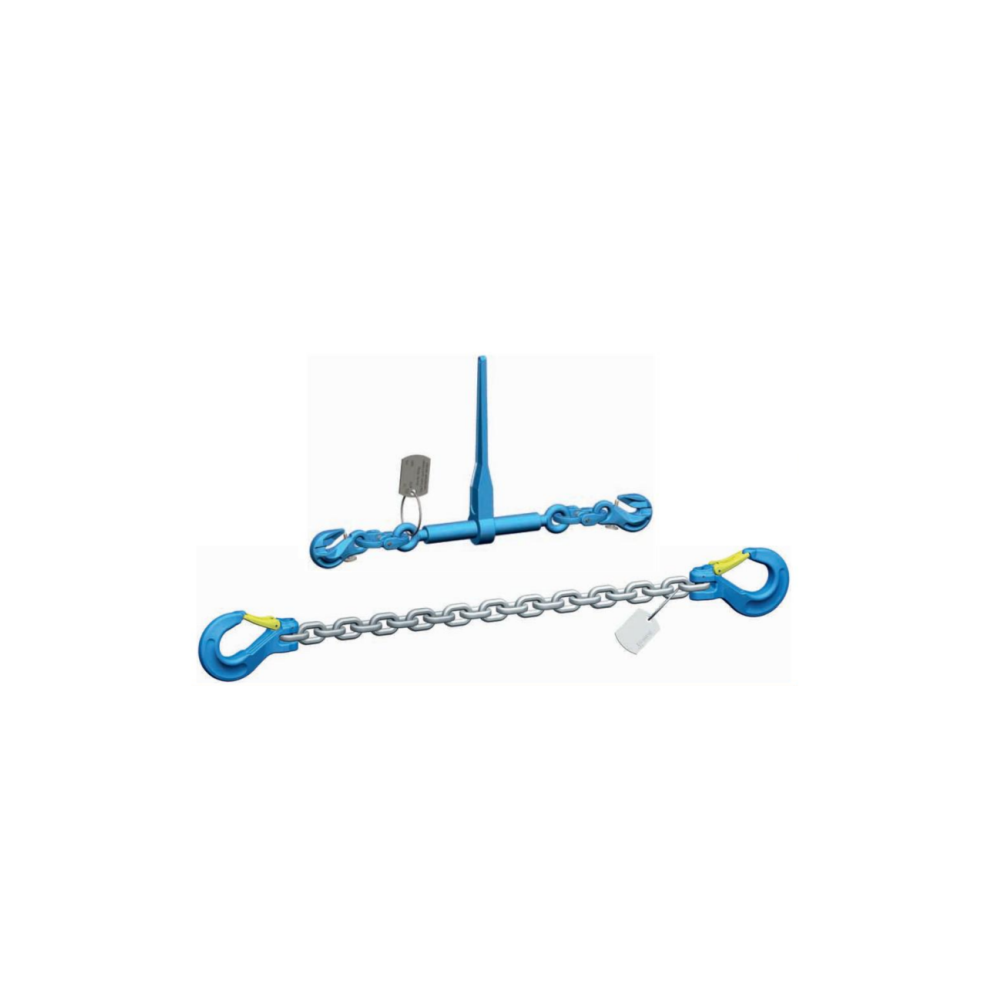

Dwuczęściowy odciąg SWRLS G12 z komponentów pewag winner pro łączy osobny napinacz RSPSWP z łańcuchem zakończonym hakami HSWP z uchem. Rozmiary 8, 10 i 13 mm mają LC 60, 100 i 160 kN. Napinacz można wpiąć we właściwym miejscu łańcucha, dostosowując układ do ładunku.
Wykonanie pewag z hakami HSWP z uchem i osobnym napinaczem.
Podaj masę i wymiary ładunku, sposób mocowania, wymaganą długość łańcucha L oraz liczbę zestawów. Dołącz zdjęcia zaczepów w pojeździe i na ładunku.
Zapytaj CECHO o SWRLS G12 →Zadzwoń: +48 33 825 04 84MOCOWANIE ŁADUNKÓW CIĘŻKICH

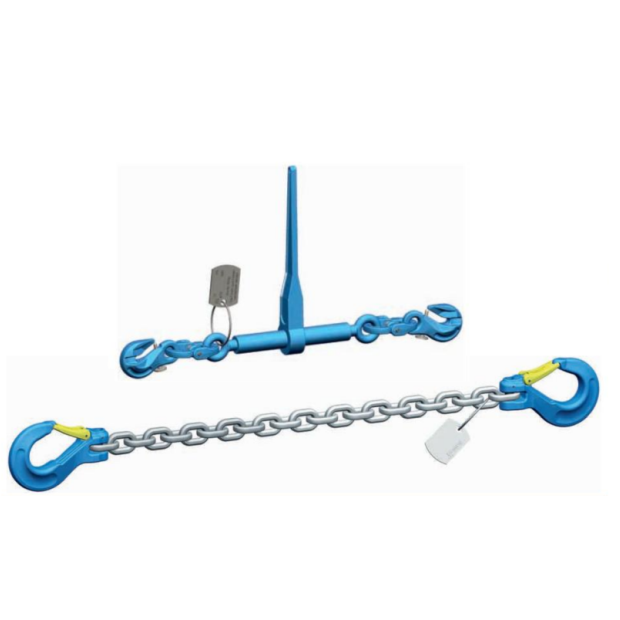

SWRLS G12 składa się z dwóch części: łańcucha z hakami końcowymi HSWP i napinacza RSPSWP wyposażonego w haki skracające. Taka konstrukcja pozwala dobrać miejsce napięcia do dostępnej przestrzeni i wygodnego dostępu do dźwigni.
Haki skracające wpina się we właściwe ogniwa łańcucha winner pro. Zapewniają wstępne dopasowanie czynnej długości, a grzechotka służy do końcowego napięcia oraz kontrolowanego luzowania. Łańcuch i napinacz muszą odpowiadać sobie rozmiarem, klasą i zdolnością mocowania.

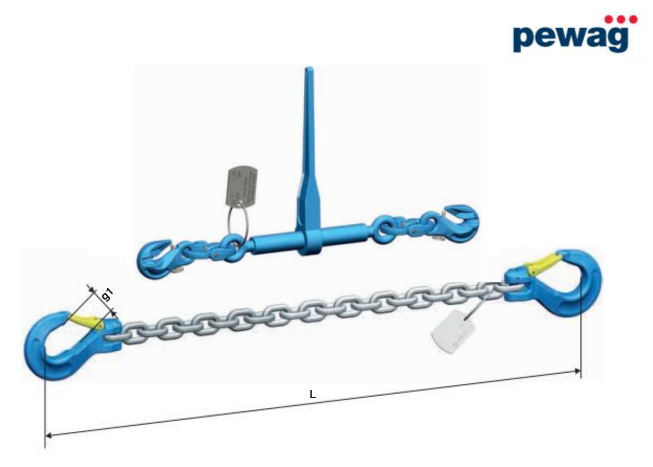

Na tej karcie przedstawiamy system klasy 12 z hakami HSWP z uchem. Wymiar g1 w tabeli dotyczy tych haków końcowych. Długość L odnosimy do odcinka łańcuchowego z hakami; dobieramy ją do trasy mocowania i rozmieszczenia zaczepów.
DANE TECHNICZNE PEWAG
Parametry dla łańcuchów 8, 10 i 13 mm. Zakres napinania pochodzi z aktualnej karty RSPSWP; g1 określa gardziel haka końcowego HSWP.

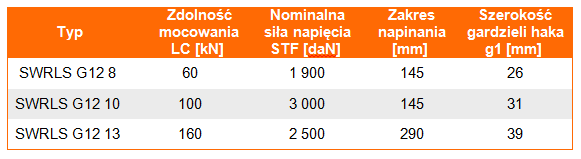

Powiększ rysunek ↗| Typ | Łańcuch (mm) | LC (kN) | STF (daN) | Zakres napinania (mm) | Gardziel g1 (mm) |
|---|---|---|---|---|---|
| SWRLS G12 8 | 8 | 60 | 1900 | 142 | 26 |
| SWRLS G12 10 | 10 | 100 | 3000 | 140 | 31 |
| SWRLS G12 13 | 13 | 160 | 2500 | 289 | 39 |
LC w kN, STF w daN; 1 kN = 100 daN. Wymiary w mm. Tabela dotyczy zestawu z napinaczem RSPSWP i hakami HSWP z uchem. LC nie jest masą ładunku. Źródło: aktualna karta napinacza RSPSWP ↗.
DOBÓR Z DYSTRYBUTOREM
Dobór obejmuje cały układ zabezpieczenia ładunku.
Określ sposób mocowania, masę i położenie ładunku oraz kierunki działania sił. W mocowaniu bezpośrednim liczą się LC, liczba odciągów i kąty; przy mocowaniu dociskowym także STF i tarcie. Nie przeliczaj LC wprost na masę ładunku.
Dobierz długość L i rozmiar łańcucha wraz z właściwym napinaczem RSPSWP. Ustal miejsce wpięcia haków skracających, zostaw zapas regulacji i przestrzeń na dźwignię. Nie łącz przypadkowych komponentów na podstawie podobnego wyglądu.
Porównaj gardziel g1 z wymiarem zaczepu. Hak powinien pracować w prawidłowym kierunku, bez obciążania noska lub zabezpieczenia. Dopuszczalne obciążenie punktów kotwiących również ogranicza cały układ.
DOKUMENTACJA PRODUCENTA
Odciąg do mocowania według EN 12195-3. Przed użyciem sprawdź oznakowanie całego zestawu i instrukcję pewag. Nie używaj go do podnoszenia ładunków ani nie przedłużaj dźwigni napinacza. Parametry trzeba odnieść do rzeczywiście dostarczonej konfiguracji.
Instrukcja i dokumentacja producenta ↗Przy zamówieniu ustalimy wymagane dokumenty i potwierdzimy parametry dobranego wykonania.
Karta napinacza RSPSWP pewag ↗KONTROLA I CZĘŚCI
Przed każdym użyciem obejrzyj ogniwa, haki, zapadki, złączki, gwint i mechanizm napinacza. Pęknięcia, deformacje, zablokowany mechanizm lub nieczytelne oznakowanie wymagają wycofania zestawu do oceny. Wymianę części i ocenę odciągu powierz kompetentnemu serwisowi.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Nie. W SWRLS napinacz RSPSWP stanowi osobną część zestawu. Wpina się go hakami skracającymi we właściwe ogniwa dopasowanego łańcucha.
LC jest zdolnością mocowania, czyli parametrem siłowym zestawu. STF to standardowa siła napięcia uzyskiwana napinaczem. Obu wartości używa się zgodnie z przyjętą metodą mocowania.
Tak. Długość części łańcuchowej L dobieramy do zastosowania. Napinacz jest osobnym elementem, a całe mocowanie musi zapewniać właściwy zakres regulacji.
Nie. Ten produkt służy do mocowania w transporcie. Do podnoszenia potrzebne jest odpowiednio dobrane i oznakowane zawiesie.
Nie. Przedstawia zestaw z hakami HSWP z uchem i gardzielami g1 równymi 26, 31 lub 39 mm. Wersje z hakami widłowymi KHSWP mają inne wymiary i wymagają osobnego doboru.
Rodzaj, masa i wymiary ładunku, zdjęcia punktów mocowania, wymagana zdolność LC, długość L i liczba zestawów.
KONTAKT Z DYSTRYBUTOREM PEWAG
Prześlij długość części łańcuchowej i dane ładunku. CECHO dobierze zgodny napinacz, łańcuch oraz haki końcowe.
Zdjęcia ładunku i punktów mocowania możesz przesłać e-mailem.
