Lina stalowa 6x37 FC
KATALOG CECHO · DOBÓR DLA FIRM
Lina stalowa 6×37 FC do zastosowań ogólnego przeznaczenia. Średnice w tabeli: 5–36 mm, klasa 1770 N/mm². Pomagamy dobrać wykonanie według dokumentacji i warunków pracy.
5–36 mmŚrednice w tabeli
Klasa 1770 N/mm²
Klasa 1770 N/mm²
Dobierzmy właściwą linę.
Prześlij dane zastosowania, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu
KONSTRUKCJA6×37 FCSześć splotek, rdzeń włókienny FC
ŚREDNICE W TABELI5–36 mm22 średnic do doboru
KLASA WYTRZYMAŁOŚCI1770 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU

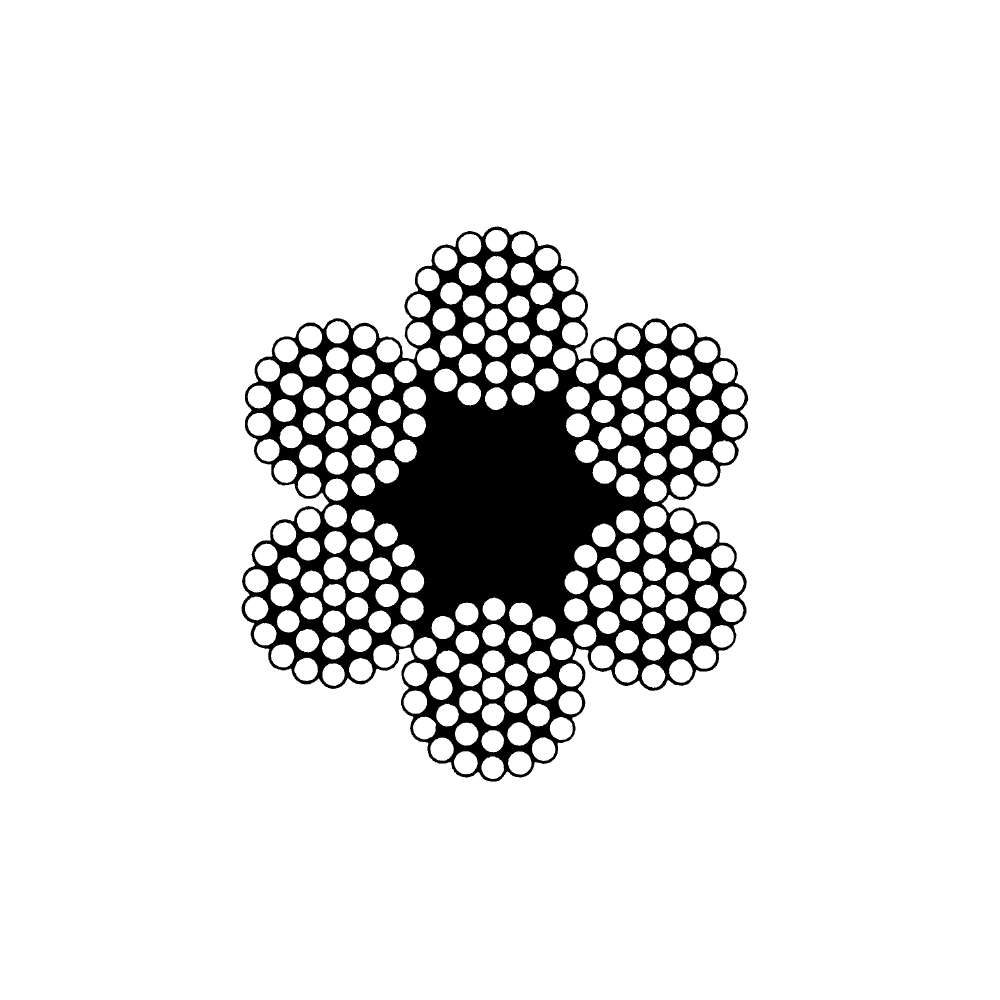

Lina stalowa 6×37 FC z rdzeniem włókiennym
Kliknij, aby powiększyć.

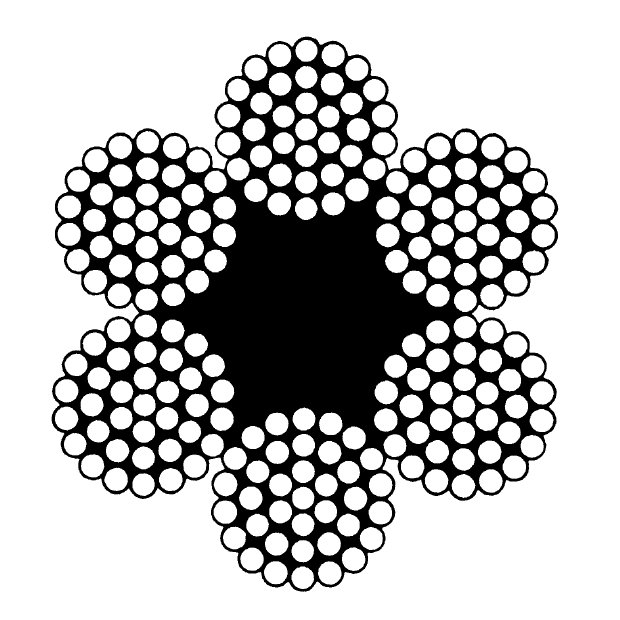

Konstrukcja 6×37 FC składa się z sześciu splotek po 37 drutów, ułożonych wokół rdzenia włókiennego. To lina ogólnego przeznaczenia, którą dobieramy dla firm na podstawie pełnej specyfikacji. Przy wymianie sprawdzamy wymagania istniejącego układu, a przy nowym zastosowaniu — założenia projektowe i dokumentację.
Rdzeń FC jest częścią specyfikacji
Oznaczenie FC wskazuje rdzeń włókienny. Nie należy utożsamiać tej liny z wykonaniem o rdzeniu stalowym IWRC ani dobierać zamiennika wyłącznie na podstawie średnicy.
Dobór dla utrzymania ruchu i przemysłu
Prześlij oznaczenie obecnej liny, dane urządzenia lub zastosowania oraz potrzebną długość. Uzgodnimy konstrukcję, klasę wytrzymałości, zwicie i warunki dostarczenia.
DOBÓR DO KONKRETNEGO ZASTOSOWANIA
Dobierzmy linę według pełnej specyfikacji.
Do przygotowania oferty potrzebujemy trzech grup informacji. Jeżeli nie masz pełnych danych, prześlij dostępne dokumenty i zdjęcia oznaczeń.
Średnica, zwicie i długość
Wskaż średnicę, konstrukcję 6×37 FC, klasę 1770 N/mm² oraz wymagany kierunek i rodzaj zwicia. Podaj długość i liczbę odcinków.
Warunki pracy i termin
Opisz środowisko użytkowania oraz wymagania dotyczące wykończenia i mocowania końców. Jeżeli lina współpracuje z bębnem lub krążkami, prześlij ich dane z dokumentacji. Wskaż potrzebny termin.
Ta sama średnica nie oznacza takiego samego wykonania.
Rdzeń, budowa splotek, klasa wytrzymałości oraz kierunek zwicia muszą odpowiadać wymaganiom zastosowania. Dla konstrukcji 6×37M–FC karta DRUMET wskazuje pracę bez krętlika. Montaż i eksploatację prowadź zgodnie z dokumentacją dostarczonej liny i urządzenia.

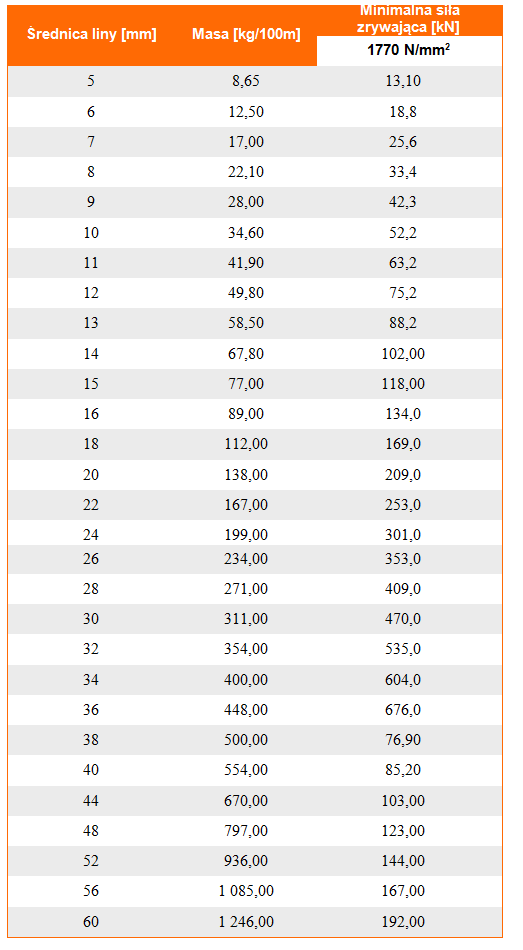

PARAMETRY TECHNICZNE
Średnica, masa i minimalna siła zrywająca
Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN. Tabela dotyczy klasy 1770 N/mm².
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Średnica liny [mm] | Masa orientacyjna [kg/100m] | Minimalna siła zrywająca [kN] 1770 N/mm² |
|---|---|---|
| 5 | 8,65 | 13,1 |
| 6 | 12,50 | 18,8 |
| 7 | 17,00 | 25,6 |
| 8 | 22,10 | 33,4 |
| 9 | 28,00 | 42,3 |
| 10 | 34,60 | 52,2 |
| 11 | 41,90 | 63,2 |
| 12 | 49,80 | 75,2 |
| 13 | 58,50 | 88,2 |
| 14 | 67,80 | 102 |
| 15 | 77,00 | 117 |
| 16 | 89,00 | 134 |
| 18 | 112,00 | 169 |
| 20 | 138,00 | 209 |
| 22 | 167,00 | 253 |
| 24 | 199,00 | 301 |
| 26 | 234,00 | 353 |
| 28 | 271,00 | 409 |
| 30 | 311,00 | 470 |
| 32 | 354,00 | 535 |
| 34 | 400,00 | 604 |
| 36 | 448,00 | 677 |
Tabela obejmuje średnice 5–36 mm. Minimalne siły zrywające dla 1770 N/mm² zweryfikowano z kartą DRUMET 6×37M–FC. Masy orientacyjne podano według specyfikacji CECHO. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości siły zrywającej jako dopuszczalnego obciążenia roboczego. Wybór liny musi uwzględniać wymagania urządzenia, sposób prowadzenia i warunki pracy całego układu.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumentację dostarczonej liny. Przed montażem porównaj oznaczenie i parametry z wymaganiami urządzenia.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
6×37 FC — pytania o dobór liny
Co oznacza konstrukcja 6×37 FC?
Oznacza sześć splotek po 37 drutów oraz rdzeń włókienny FC. Odpowiadająca konstrukcja w katalogu DRUMET jest oznaczona 6×37M–FC. Sama zgodność średnicy nie wystarcza do wyboru liny.
Jaki zakres średnic przedstawia ta karta?
Tabela obejmuje 22 średnice od 5 do 36 mm dla klasy wytrzymałości 1770 N/mm². W zapytaniu wskaż potrzebną średnicę i długość; wykonanie oraz dostępność potwierdzimy indywidualnie.
Jakie kierunki i rodzaje zwicia można uzgodnić?
Specyfikacja produktu obejmuje liny prawe i lewe, przeciwzwite i współzwite, oznaczane sZ, zZ, zS oraz sS. Właściwe wykonanie ustalamy zgodnie z dokumentacją zastosowania i potwierdzamy w ofercie.
Czy minimalna siła zrywająca oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN). Nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór wymaga uwzględnienia dokumentacji i warunków całego układu linowego.
Jak uzyskać ofertę i wsparcie techniczne?
Prześlij specyfikację liny, jej średnicę, wymaganą długość oraz dane urządzenia. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 6×37 FC?
Prześlij specyfikację, wymagane wymiary i dane zastosowania. Uzgodnimy wykonanie i przygotujemy ofertę.
