Lina stalowa 35x7 nieodkrętna kompaktowana
KATALOG CECHO · DOBÓR DLA FIRM
Nieodkrętna lina stalowa 35×7 kompaktowana z rdzeniem stalowym, oferowana jako lina nośna do dźwigów i żurawi. Dobór wykonania według specyfikacji urządzenia.
10–36 mmŚrednice w tabeli
Klasa 2160 N/mm²
Klasa 2160 N/mm²
Dobierzmy właściwą linę.
Prześlij dane urządzenia, specyfikację i potrzebną długość.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.pl- Opis produktu

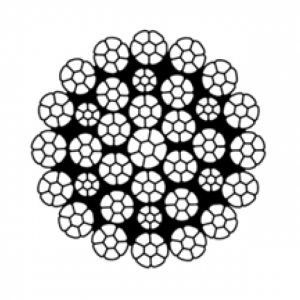

KONSTRUKCJA35×7 kompaktowanaLina nieodkrętna, rdzeń stalowy
ŚREDNICE W TABELI10–36 mm17 średnic do indywidualnego doboru
KLASA WYTRZYMAŁOŚCI2160 N/mm²Siła zrywająca w kN zależnie od średnicy
NORMA LINYPN-EN 12385-4Według specyfikacji produktu
DOKUMENTACJADeklaracja zgodnościInstrukcja użytkowaniaWSPARCIE TECHNICZNEKontrola i serwisUzgodnij zakres z technikiemMinimalna siła zrywająca liny nie jest jej dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia.
LINY STALOWE DLA PRZEMYSŁU

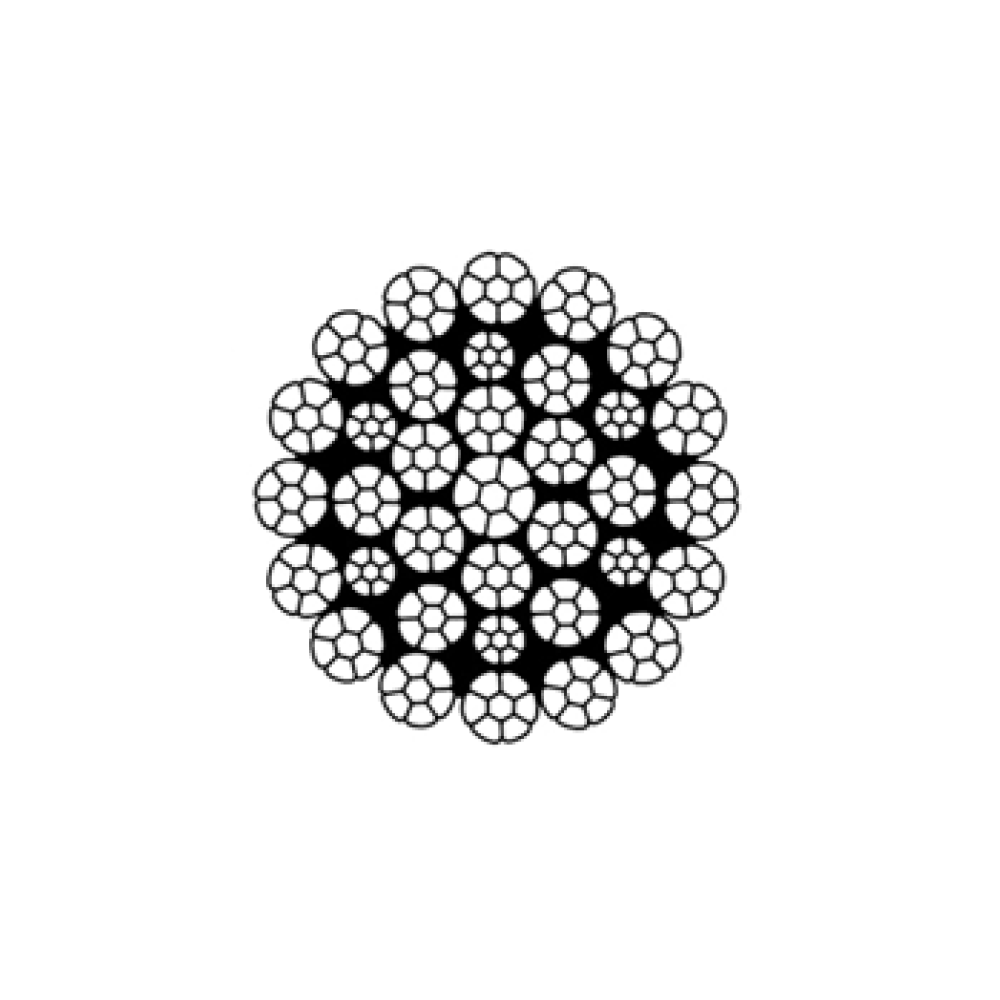

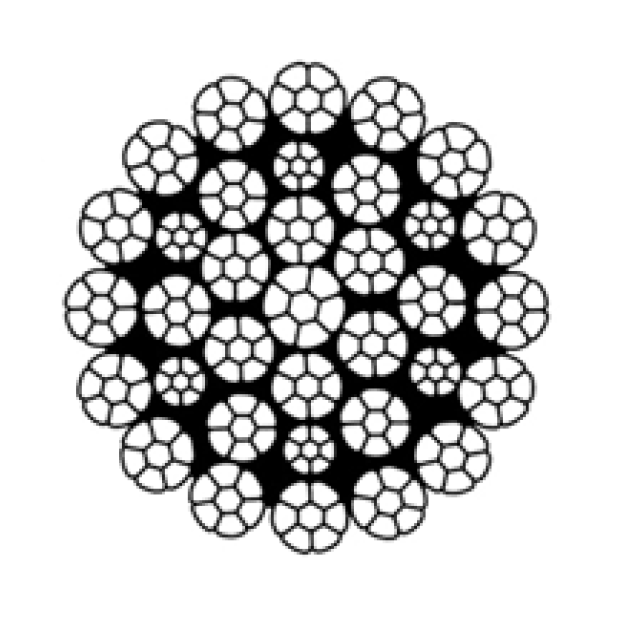

Lina stalowa 35×7 nieodkrętna kompaktowana do dźwigów i żurawi
Kliknij, aby powiększyć.
Lina 35×7 kompaktowana z rdzeniem stalowym jest oferowana jako lina nośna do dźwigów i żurawi. Karta przedstawia konstrukcję nieodkrętną oraz parametry dla klasy 2160 N/mm². Pomagamy ustalić wykonanie odpowiadające specyfikacji urządzenia.
Konstrukcja i wykonanie mają znaczenie
Przy wymianie sprawdzamy nie tylko średnicę. Ważne są również kompaktowana budowa, klasa wytrzymałości, rodzaj zwicia oraz wymagania układu, w którym lina będzie pracowała.
Dobór dla utrzymania ruchu i firm dźwigowych
Prześlij dokumentację obecnej liny, dane urządzenia i potrzebną długość. Na tej podstawie uzgodnimy parametry, wykonanie, liczbę odcinków i warunki dostawy.
DOBÓR DO KONKRETNEGO URZĄDZENIA
Dobierzmy linę do mechanizmu, nie tylko do średnicy.
Do sprawnego przygotowania oferty potrzebujemy trzech grup informacji. Jeśli nie masz pełnej specyfikacji, dołącz dostępne dokumenty i zdjęcia oznaczeń.
Średnica, zwicie i długość
Wskaż średnicę, konstrukcję 35×7 kompaktowaną, klasę wytrzymałości, kierunek i rodzaj zwicia. Podaj długość każdego odcinka oraz potrzebną liczbę odcinków.
Warunki i termin pracy
Opisz sposób użytkowania i warunki otoczenia. Dołącz dane dotyczące bębna, krążków i mocowania końców, jeśli są dostępne w dokumentacji. Wskaż wymagany termin.
„Nieodkrętna” nie oznacza dowolności doboru ani montażu.
Kierunek zwicia, prowadzenie liny i sposób jej mocowania muszą odpowiadać wymaganiom urządzenia. Przed wymianą potwierdź zgodność nowego wykonania z dokumentacją.

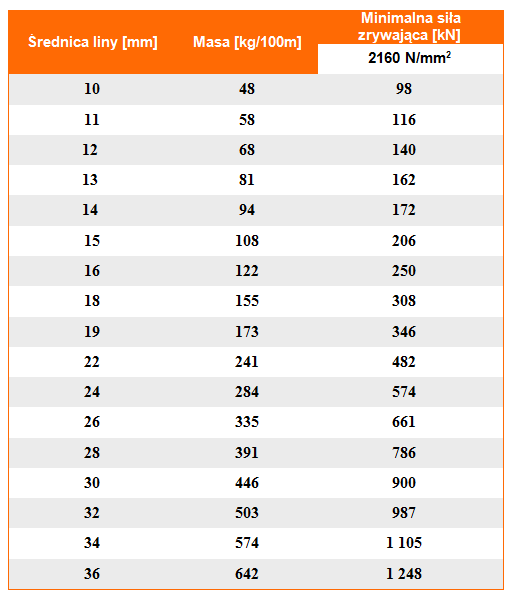

PARAMETRY TECHNICZNE
Średnica, masa i minimalna siła zrywająca
Wybierz średnicę i porównaj parametry z wymaganiami urządzenia. Masa dotyczy 100 metrów liny, a minimalna siła zrywająca jest podana w kN dla klasy 2160 N/mm².
Na telefonie tabelę można przesunąć w bok.
| Średnica liny [mm] | Masa [kg/100 m] | Minimalna siła zrywająca [kN] 2160 N/mm² |
|---|---|---|
| 10 | 48 | 98 |
| 11 | 58 | 116 |
| 12 | 68 | 140 |
| 13 | 81 | 162 |
| 14 | 94 | 172 |
| 15 | 108 | 206 |
| 16 | 122 | 250 |
| 18 | 155 | 308 |
| 19 | 173 | 346 |
| 22 | 241 | 482 |
| 24 | 284 | 574 |
| 26 | 335 | 661 |
| 28 | 391 | 786 |
| 30 | 446 | 900 |
| 32 | 503 | 987 |
| 34 | 574 | 1 105 |
| 36 | 642 | 1 248 |
Tabela dotyczy liny 35×7 nieodkrętnej kompaktowanej. Parametry zamawianego wykonania należy potwierdzić w jego dokumentacji.
Siła zrywająca to nie DOR ani udźwig.
Nie traktuj wartości z ostatniej kolumny jako dopuszczalnego obciążenia roboczego. O doborze decydują wymagania urządzenia i warunki całego układu linowego.
DOKUMENTACJA LINY
Deklaracja zgodności i instrukcja
Do produktu przewidziano deklarację zgodności i instrukcję użytkowania. Specyfikacja liny wskazuje normę PN-EN 12385-4.
Zachowaj dokumenty dostarczonej liny i porównaj jej parametry z wymaganiami urządzenia przed montażem.
POMOC W EKSPLOATACJI
Skontaktuj się z technikiem
Chcesz omówić stan liny, kontrolę lub serwis? Prześlij dane urządzenia i opis problemu. Zakres możliwej pomocy, miejsce i termin ustalimy indywidualnie.
+48 692 943 742
dskwarek@cecho.pl
Zdjęcia pomagają przygotować konsultację, ale nie zastępują wymaganej oceny technicznej.
PYTANIA PRZED ZAPYTANIEM
Lina 35×7 kompaktowana — pytania o dobór
Do jakich urządzeń przeznaczona jest lina 35×7 kompaktowana?
Ta konstrukcja jest oferowana jako lina nośna do dźwigów i żurawi. Jej zastosowanie należy potwierdzić na podstawie wymagań konkretnego urządzenia, w tym średnicy, zwicia i wymaganej siły zrywającej. Sama nazwa 35×7 nie wystarcza do wyboru zamiennika.
Czy minimalna siła zrywająca w tabeli oznacza udźwig?
Nie. Minimalna siła zrywająca jest podana w kiloniutonach (kN) i nie jest dopuszczalnym obciążeniem roboczym ani udźwigiem urządzenia. Dobór musi uwzględniać dokumentację urządzenia i cały układ linowy; nie należy przeliczać tej kolumny bezpośrednio na masę podnoszonego ładunku.
Czy wystarczy podać średnicę starej liny?
Nie. Do doboru potrzebne są również konstrukcja liny, kierunek i rodzaj zwicia, klasa wytrzymałości, długość oraz model urządzenia. Najlepiej przesłać dotychczasową specyfikację lub dokumentację liny i zdjęcia oznaczeń.
Jakie wykonania zwicia są dostępne?
Karta obejmuje liny prawe i lewe, przeciwzwite oraz współzwite, oznaczane sZ, zZ, zS i sS. Właściwy wariant oraz możliwość jego dostarczenia ustalamy przy zapytaniu. Nie należy zamieniać kierunku ani rodzaju zwicia bez sprawdzenia wymagań urządzenia.
Jak otrzymać ofertę i skonsultować eksploatację?
Prześlij dane urządzenia, specyfikację i potrzebną długość liny do zespołu CECHO. W sprawach kontroli lub serwisu skontaktuj się z technikiem, aby uzgodnić zakres, miejsce i termin pomocy.
DOBÓR I OFERTA DLA FIRM
Potrzebujesz liny 35×7 kompaktowanej?
Wyślij specyfikację, dane urządzenia i potrzebną długość. Uzgodnimy właściwe wykonanie oraz przygotujemy ofertę.
