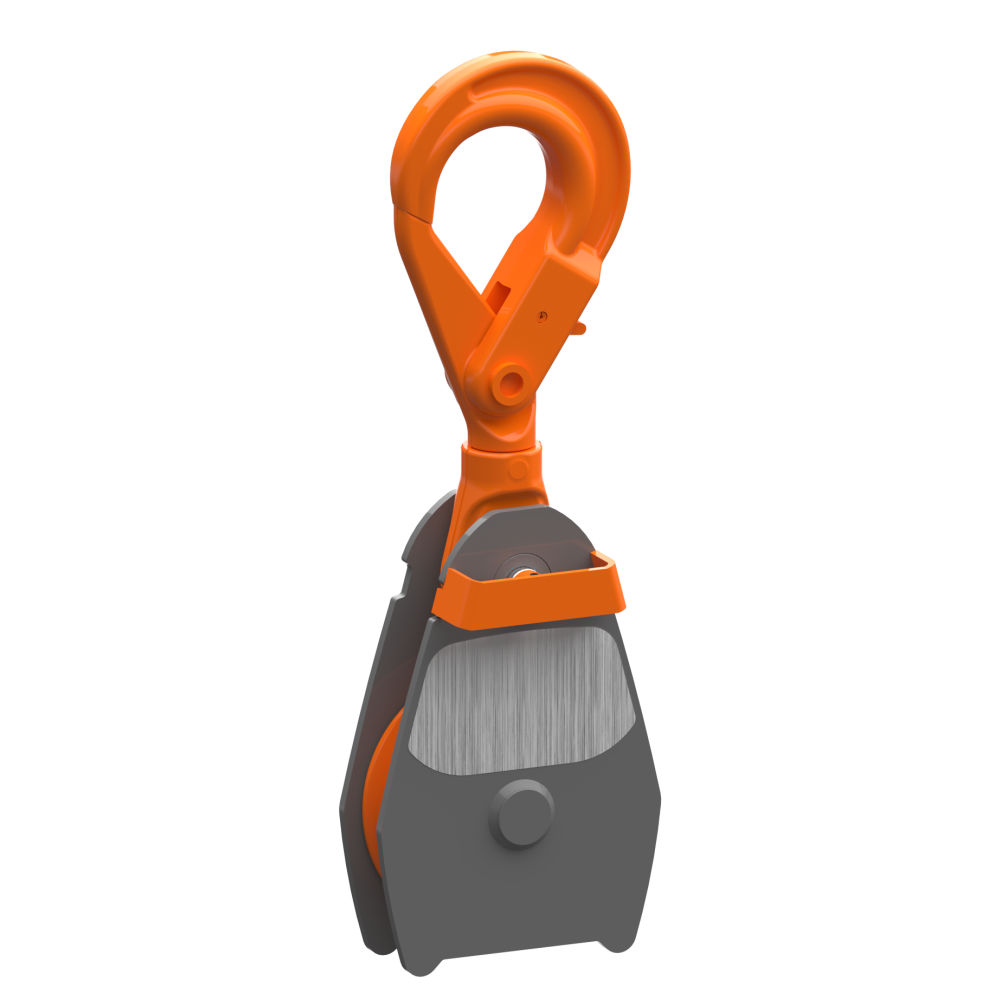

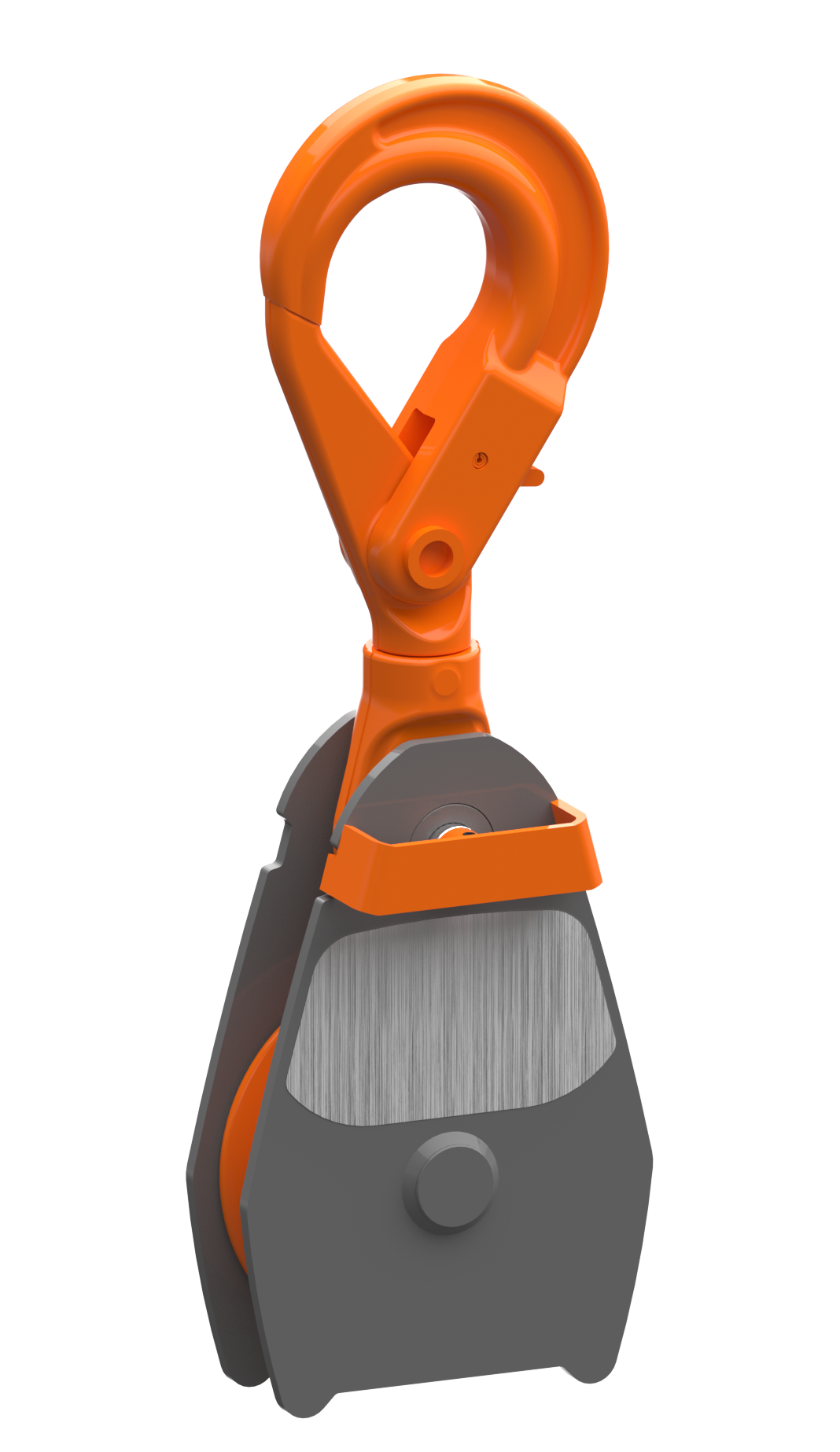

Zblocze otwierane z hakiem pewag SBRH
Producent: pewagDystrybucja i dobór: CECHO
PEWAG · OSPRZĘT DO LIN STALOWYCH
pewag SBRH to otwierane zblocze z hakiem do prowadzenia lin stalowych. DOR 4, 8 i 12 t; średnice lin 10–13 lub 19–22 mm. Otwierana płyta boczna ułatwia założenie liny bez przeciągania jej końca.
4–12 tDopuszczalne obciążenie robocze3 wykonania w tabeli producenta
Potrzebujesz doboru zblocza otwieranego SBRH?
Podaj średnicę i konstrukcję liny, obciążenie oraz sposób zastosowania.
Zapytaj CECHO o SBRH →Zadzwoń: +48 33 825 04 84- Opis produktu
Zblocze otwierane pewag SBRH — najważniejsze informacje
PEWAGSBRHOryginalny osprzęt linowy
DOR ZBLOCZA4 / 8 / 12 tUwzględnij wypadkową sił
LINA STALOWA10–13 / 19–22 mmPrędkość do 1,5 m/s
WSPARCIE CECHODystrybucja i dobórKontakt z technikiem →
ZBLOCZE OTWIERANE Z HAKIEM PEWAG SBRH
Otwierane zblocze z hakiem do lin stalowych.
SBRH jest wyposażone w obrotowy hak bezpieczeństwa z łożyskiem. Zgodnie z instrukcją hak może obracać się pod obciążeniem; wymaga prawidłowego zaczepienia i całkowicie zamkniętego zabezpieczenia.
Po odciążeniu zblocza można zwolnić zabezpieczenie, wysunąć sworzeń i otworzyć płytę boczną. Po założeniu liny zamknięcie oraz zabezpieczenie sworznia muszą być prawidłowo osadzone. Nie otwieraj zblocza pod obciążeniem.
Krążek pracuje na tulei kompozytowej niewymagającej smarowania samego łożyska. Pozostałe części nadal wymagają kontroli i konserwacji według instrukcji. Dopuszczona praca przerywana, z prędkością liny nieprzekraczającą 1,5 m/s.
Zakres temperatur wynosi −20…+60°C; producent wskazuje ASME B30.26 i współczynnik bezpieczeństwa 4. Zblocze nie jest przeznaczone do podnoszenia osób, pracy pod wodą, offshore, w leśnictwie ani do lin z włókien naturalnych lub syntetycznych. Nie stosuj w środowiskach kwasów i zasad.
Zobacz zblocza i krążki linowe →DANE TECHNICZNE PEWAG

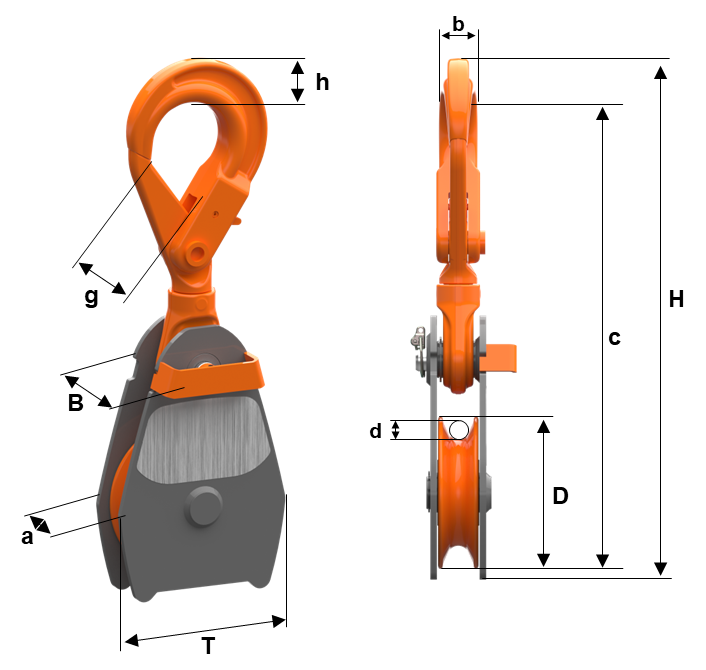

Rysunek wymiarowy i tabela SBRH
DOR dotyczy wypadkowego obciążenia zblocza. Nie jest równy dopuszczalnemu naciągowi każdej gałęzi liny. Średnicę krążka D oraz liny d dobieraj wspólnie.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | DOR [t] | d [mm] | D [mm] | a [mm] | b [mm] | c [mm] | h [mm] | g [mm] | B [mm] | H [mm] | T [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBRH 04 13 115 | 4 | 10–13 | 115 | 42 | 29 | 351 | 24 | 45 | 76 | 390 | 130 | 4,8 |
| SBRH 08 22 150 | 8 | 19–22 | 150 | 50 | 41 | 500 | 48 | 60 | 90 | 560 | 160 | 11,7 |
| SBRH 12 22 150 | 12 | 19–22 | 150 | 61 | 50 | 545 | 62 | 70 | 100 | 620 | 160 | 19,3 |
DOR w tonach, wymiary w mm, masa w kg/szt. d = zakres średnic liny stalowej; D = średnica krążka. Współczynnik bezpieczeństwa 4. W układzie należy uwzględnić kierunki i siły w obu gałęziach liny oraz wpływ przeginania liny na krążku. Źródło: karta producenta pewag SBRH ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz SBRH do przebiegu liny i obciążenia podpory.
Prześlij schemat prowadzenia liny, siłę naciągu, średnicę i konstrukcję liny oraz miejsce zamocowania.
Lina i połączenie
Wersja 4 t: lina 10–13 mm i krążek 115 mm. Wersje 8 i 12 t: lina 19–22 mm i krążek 150 mm. Sprawdź dopuszczalność przeginania konkretnej liny na tej średnicy krążka.
Montaż oraz kontrola
Przed każdą zmianą roboczą sprawdź zblocze, zamknięcie i zabezpieczenia. Kontrole okresowe co najmniej raz w roku, a w ciężkich warunkach częściej. Stosuj harmonogram konserwacji z instrukcji.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja zbloczy pewag SBR ↗. Aktualny katalog osprzętu do lin — strona 9 ↗. Instrukcja objaśnia obciążenia zależne od kąta prowadzenia liny, montaż, kontrole i wyłączenia zastosowań.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta SBRH i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj oznaczenia, stan części i zabezpieczeń. Elementy pęknięte, odkształcone lub nadmiernie zużyte wycofaj z eksploatacji. Kontrole i naprawy zlecaj kompetentnym osobom zgodnie z instrukcją producenta.
Zobacz zakres serwisu CECHO →PYTANIA O SBRH
Co sprawdzić przed doborem?
Kto produkuje zblocze otwierane SBRH?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy DOR zblocza jest równy sile naciągu liny?
Nie. Zblocze przenosi wypadkową sił z obu gałęzi liny. Przy równoległych gałęziach obciążenie może osiągać około dwukrotność naciągu jednej gałęzi.
Czy zblocze można otwierać z napiętą liną?
Nie. Otwieranie i zamykanie wykonuje się wyłącznie po całkowitym odciążeniu.
Czy tuleja bez smarowania oznacza brak konserwacji?
Nie. Dotyczy to samego łożyska krążka. Sworzeń, zabezpieczenia i pozostałe części wymagają kontroli oraz konserwacji opisanej w instrukcji.
Jakie informacje przesłać do wyceny?
Podaj konstrukcję i średnicę liny, obciążenie, sposób połączenia oraz warunki pracy.
