Zawiesie wężowe o obwodzie zamkniętym
1–150 tPełna gama DOR podstawowego
Długość robocza według zamówienia
Elastyczne zawiesie bezkońcowe z rdzeniem i płaszczem z poliestru. Dobierzemy DOR, długość, sposób podwieszenia i ochronę do ładunku oraz warunków w Twoim zakładzie.
Dobierzmy zawiesie do Twojego ładunku.
Zapytaj o dobór i wycenę ↗+48 33 825 04 84biuro@cecho.plWyślij masę, wymiary i zdjęcie punktów podwieszenia. Pomożemy określić właściwe wykonanie.
- Opis produktu
DOR PODSTAWOWE1–150 tZakres tabeli CECHO
MATERIAŁ I BUDOWAPESRdzeń nośny i płaszcz
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-2Zawiesia wężowe
DOR oznacza dopuszczalne obciążenie robocze. Wartość dla zadania zależy także od sposobu podwieszenia, geometrii i warunków pracy.

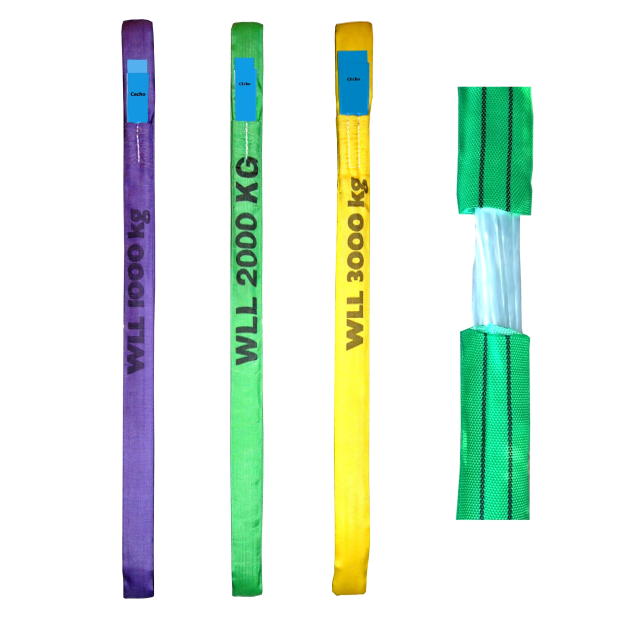

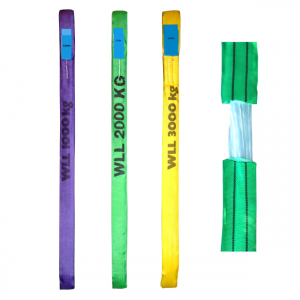

RZECZYWISTE WYKONANIA

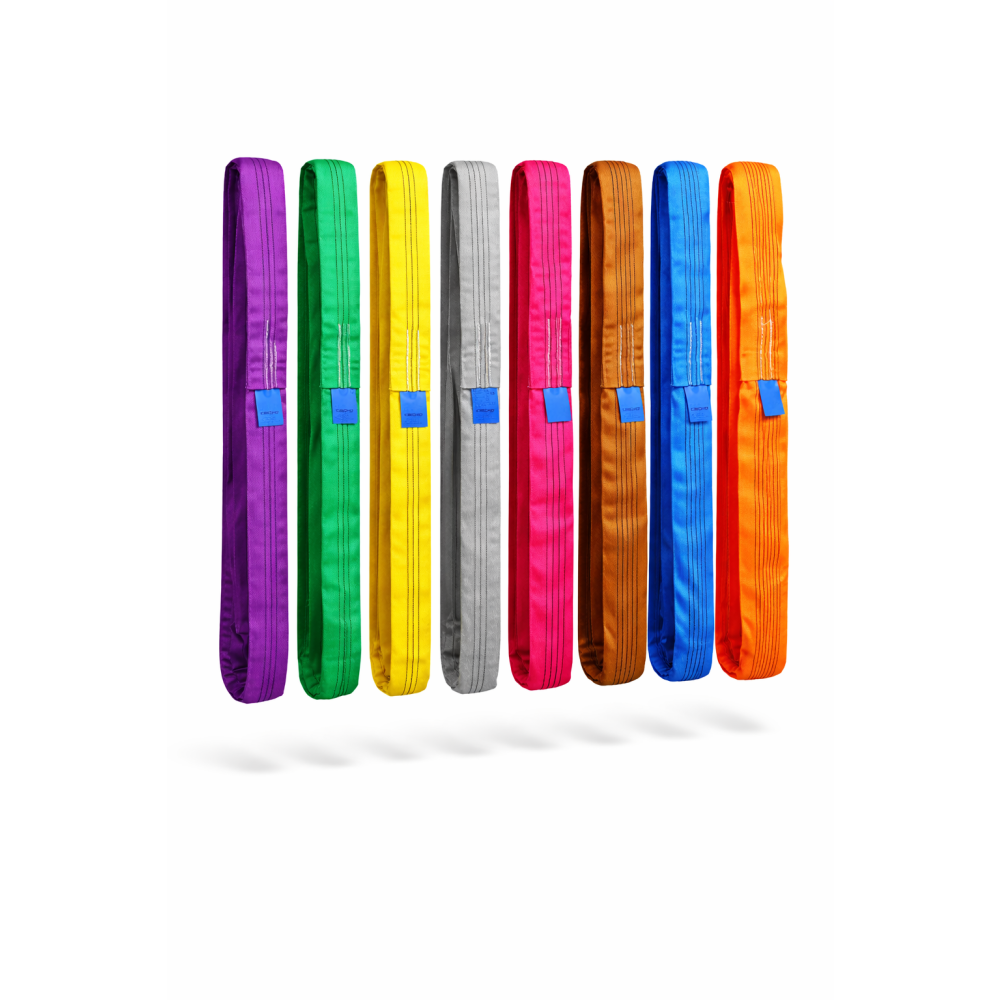

Zawiesia wężowe od 1 do 10 t
Zdjęcia pokazują poszczególne barwy DOR w układzie podstawowym. Ostateczną wartość zawsze odczytaj z etykiety zawiesia.

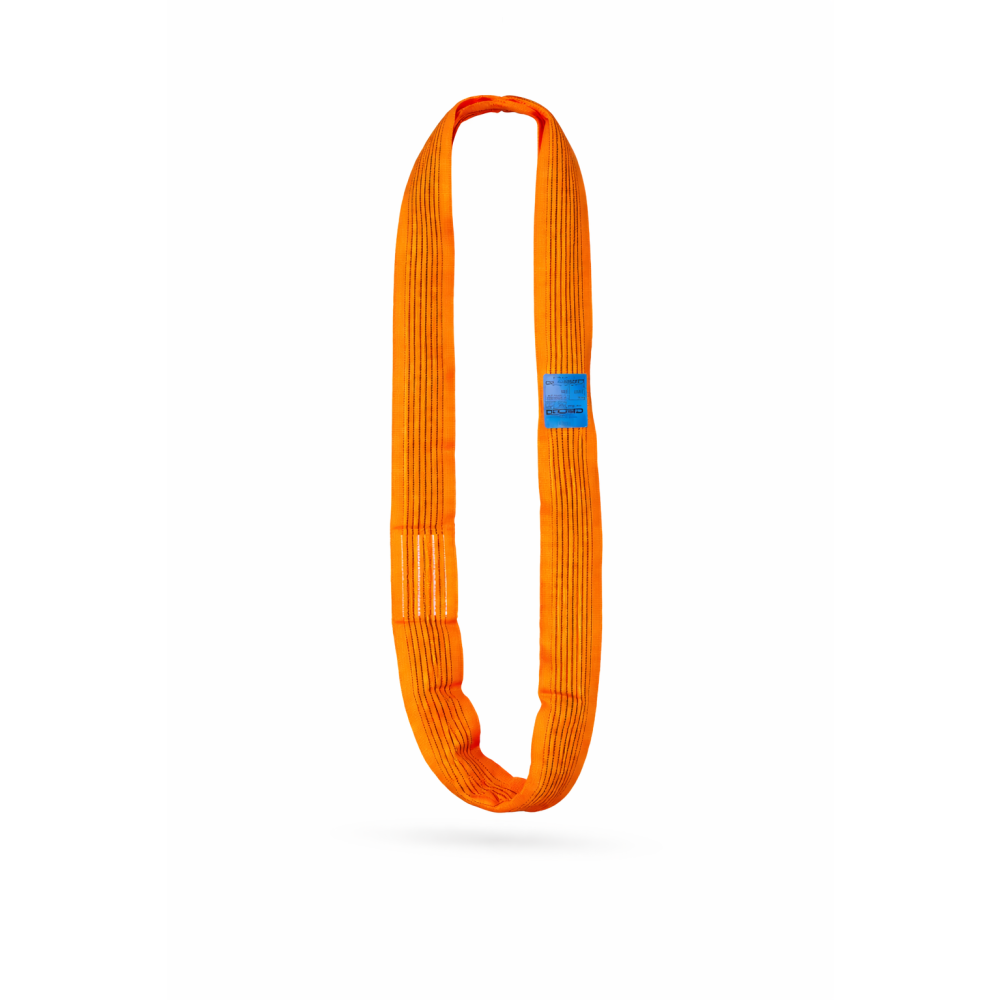

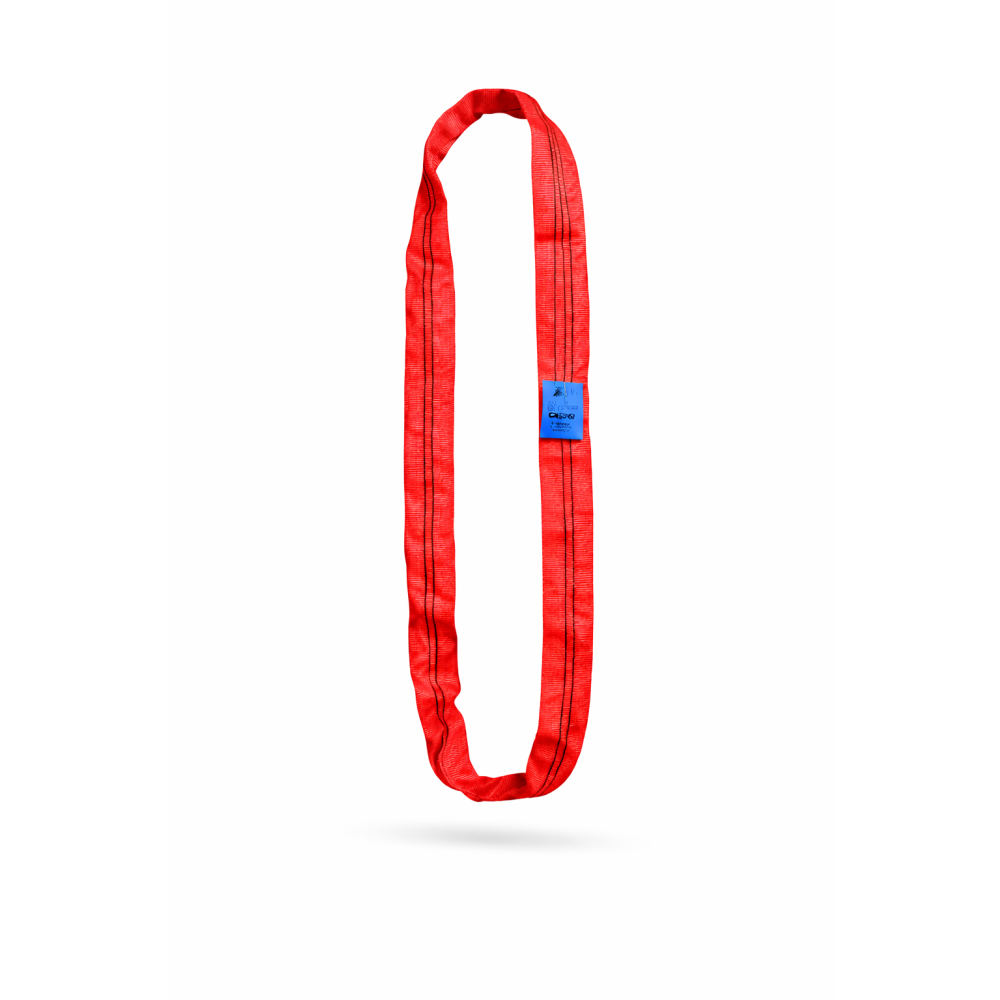

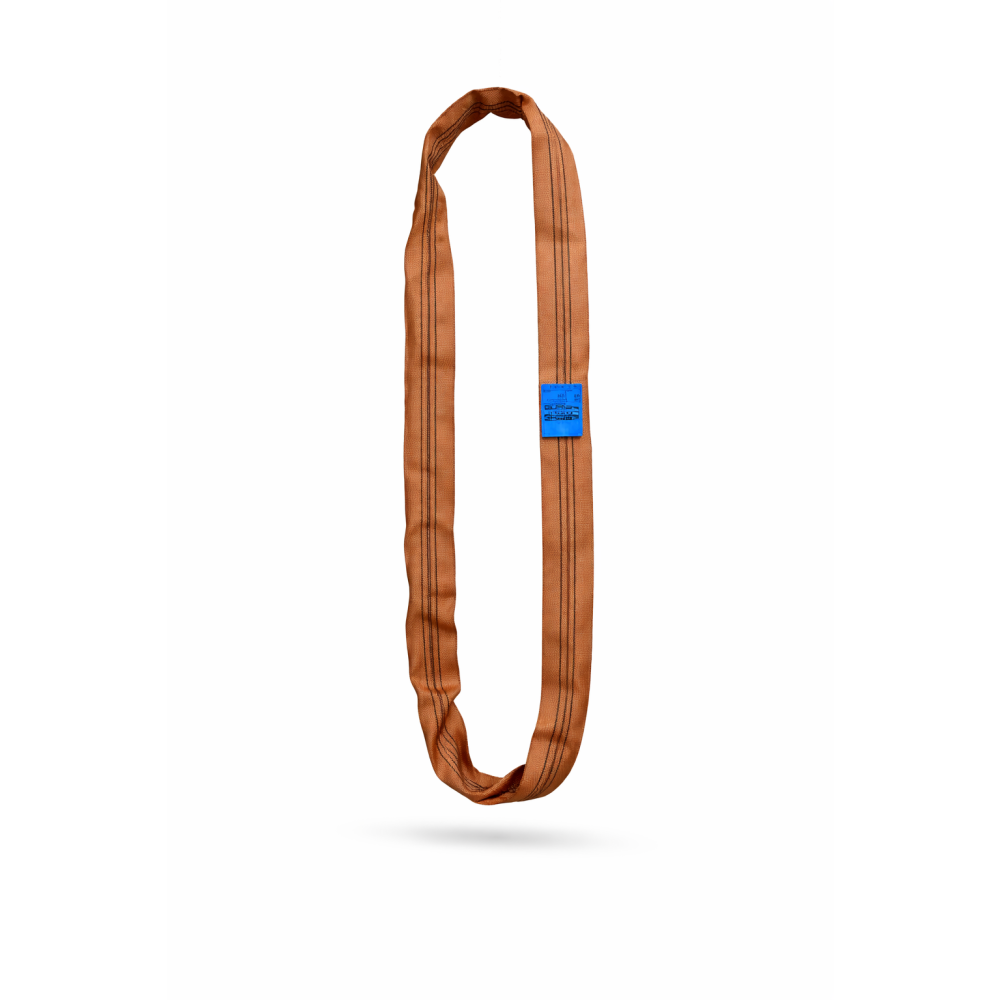

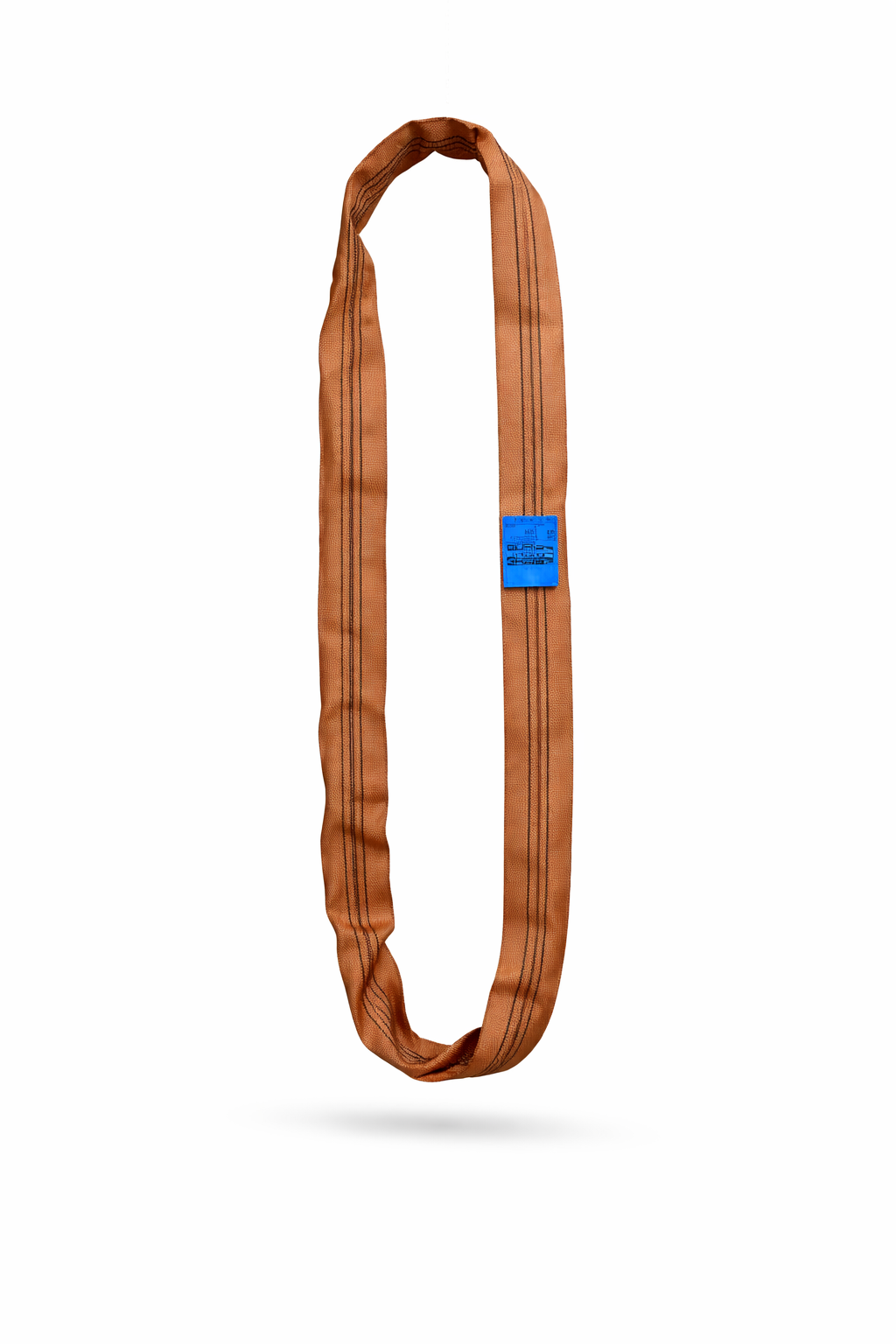

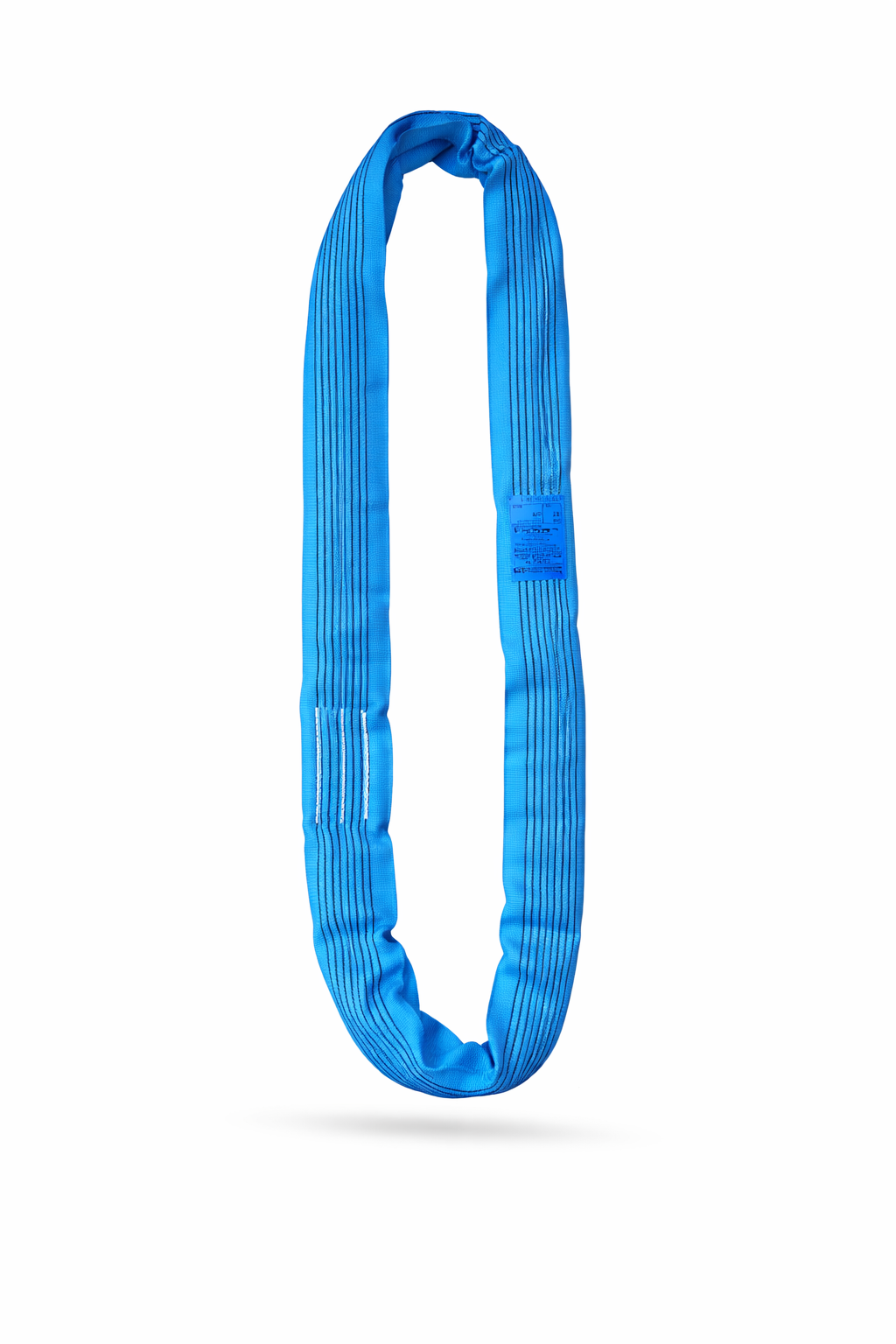

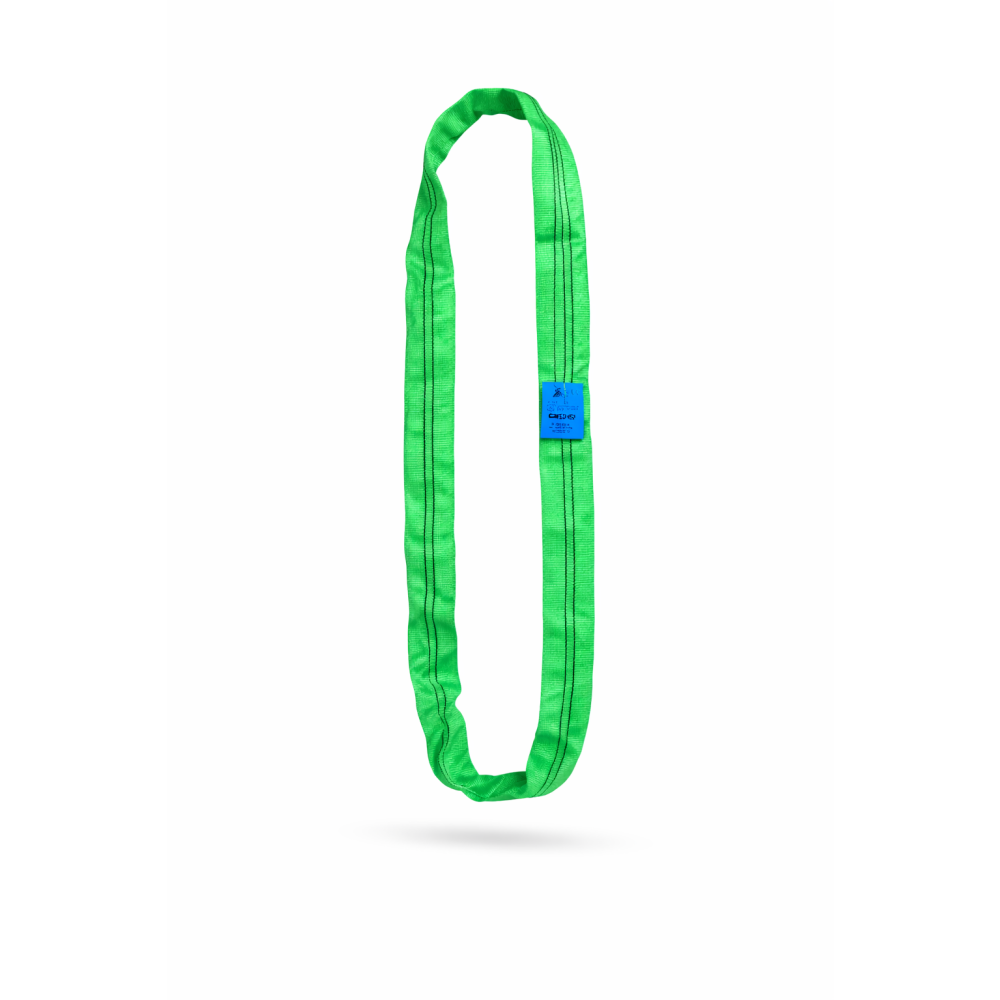

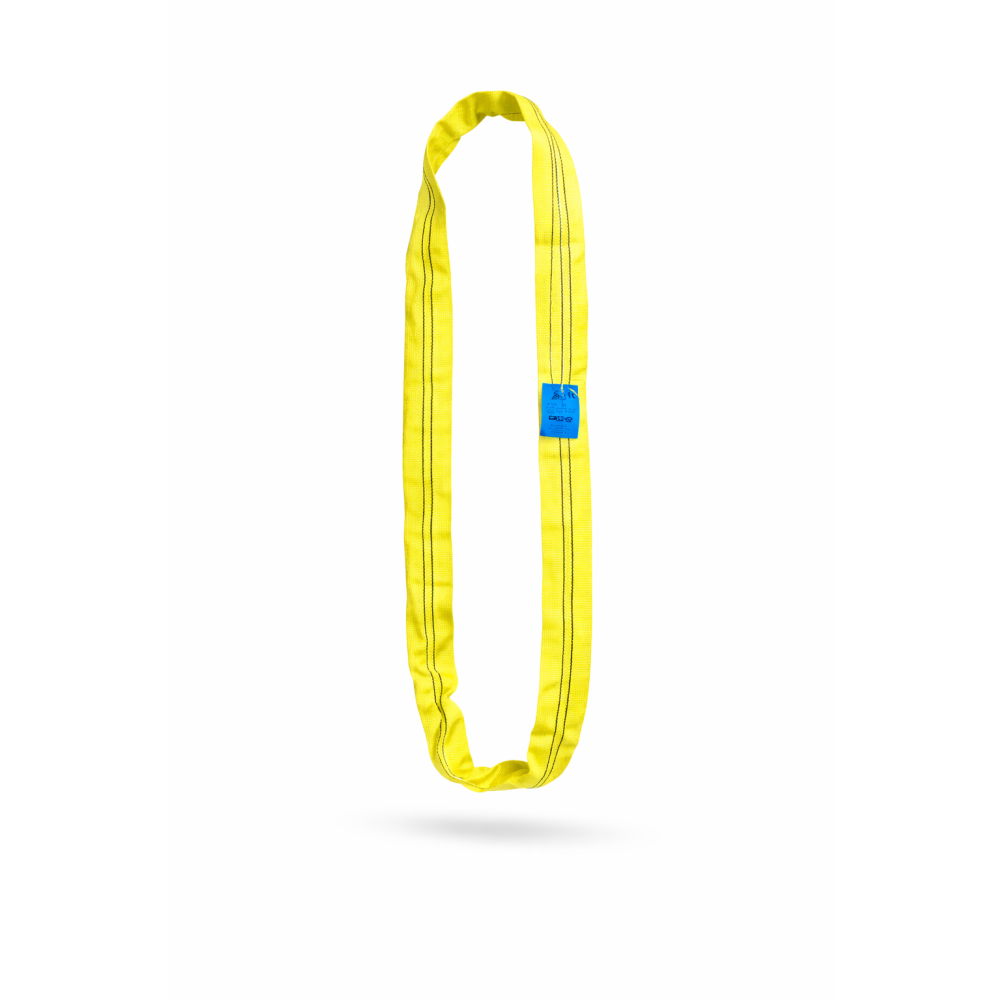

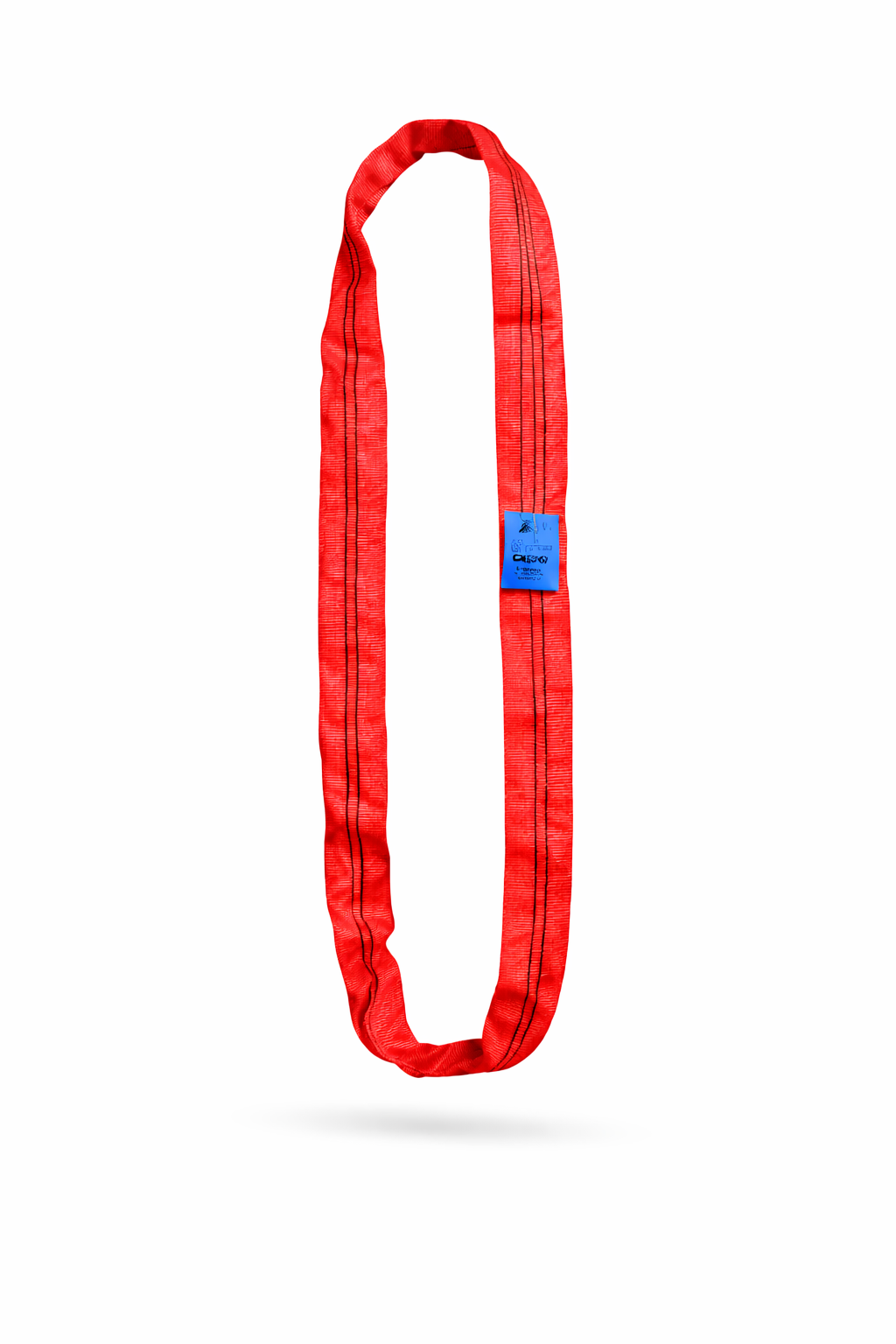

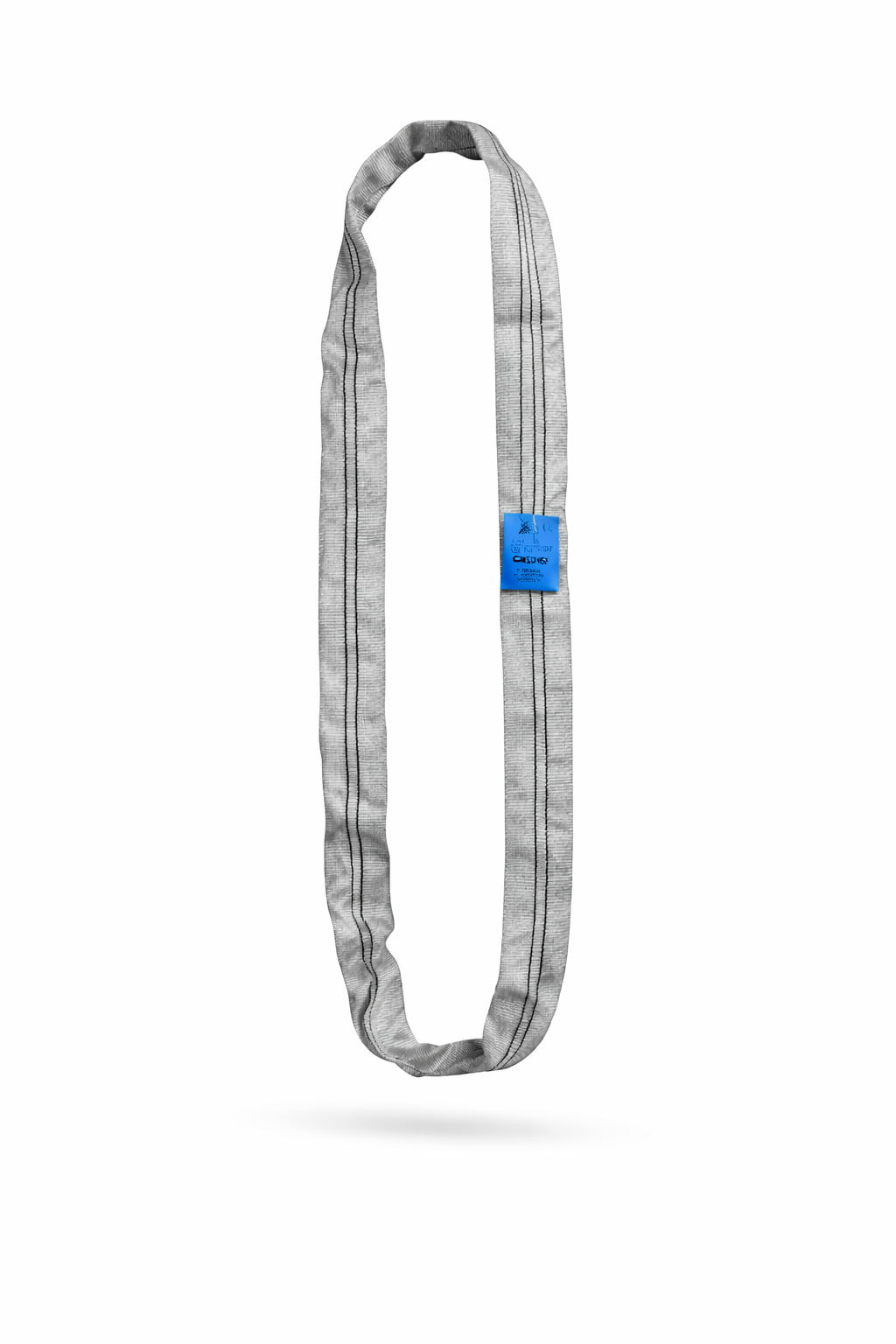

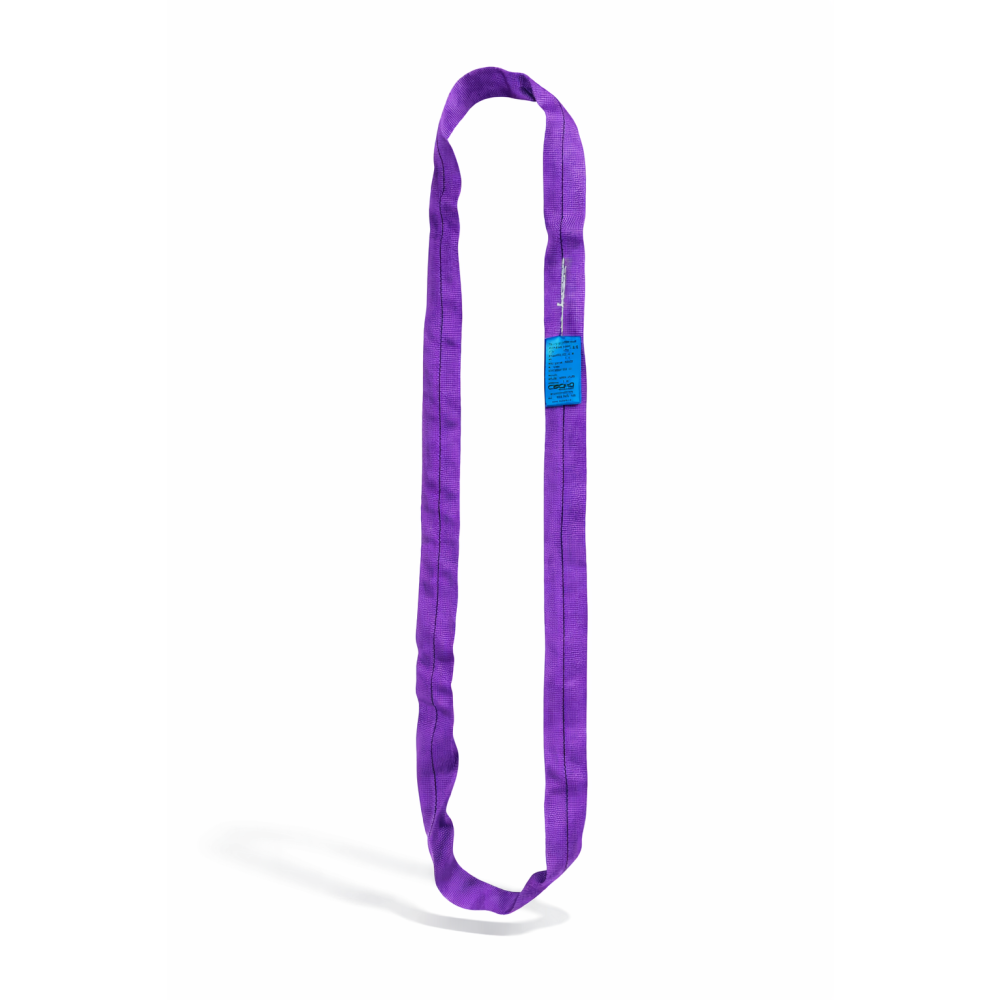

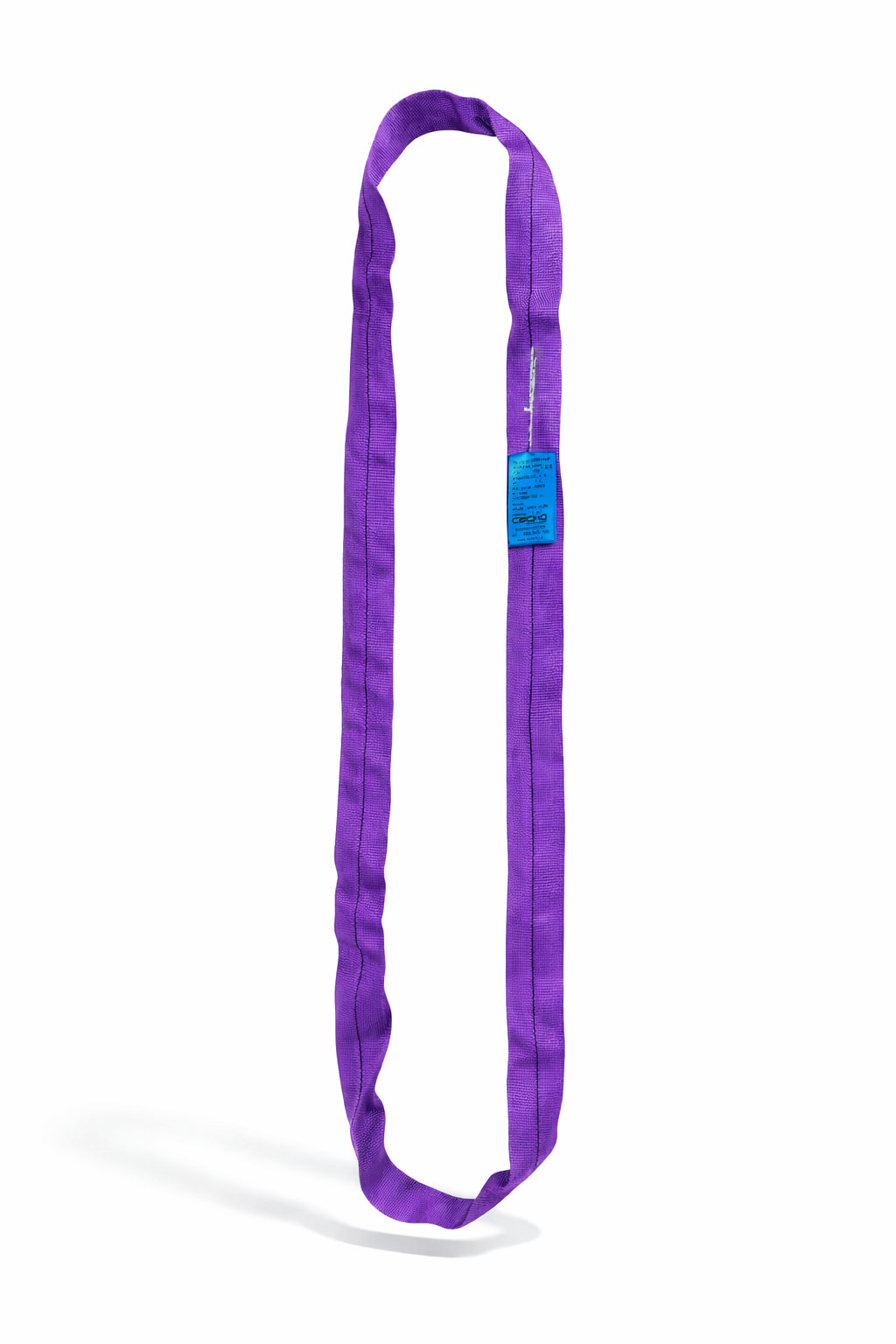

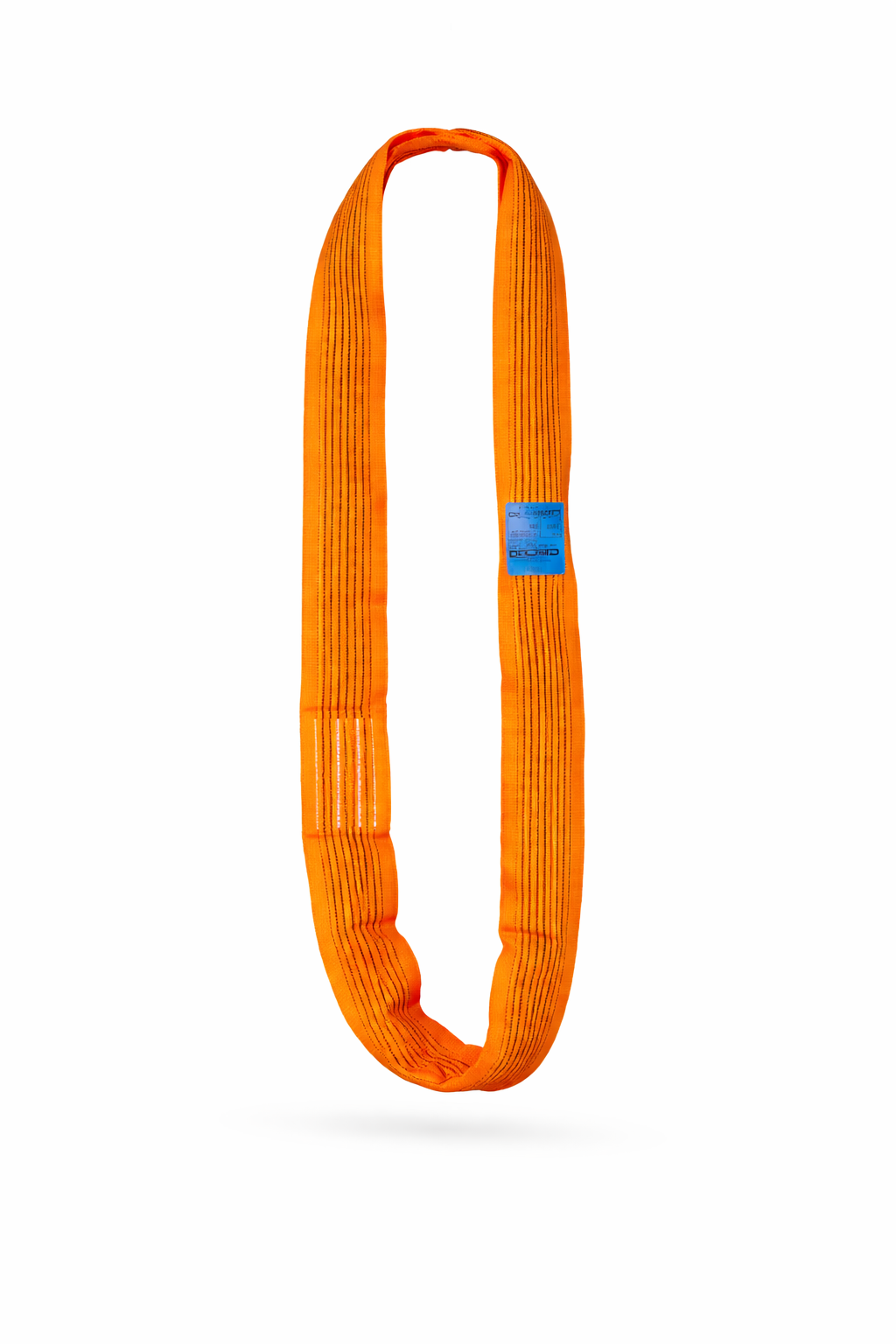

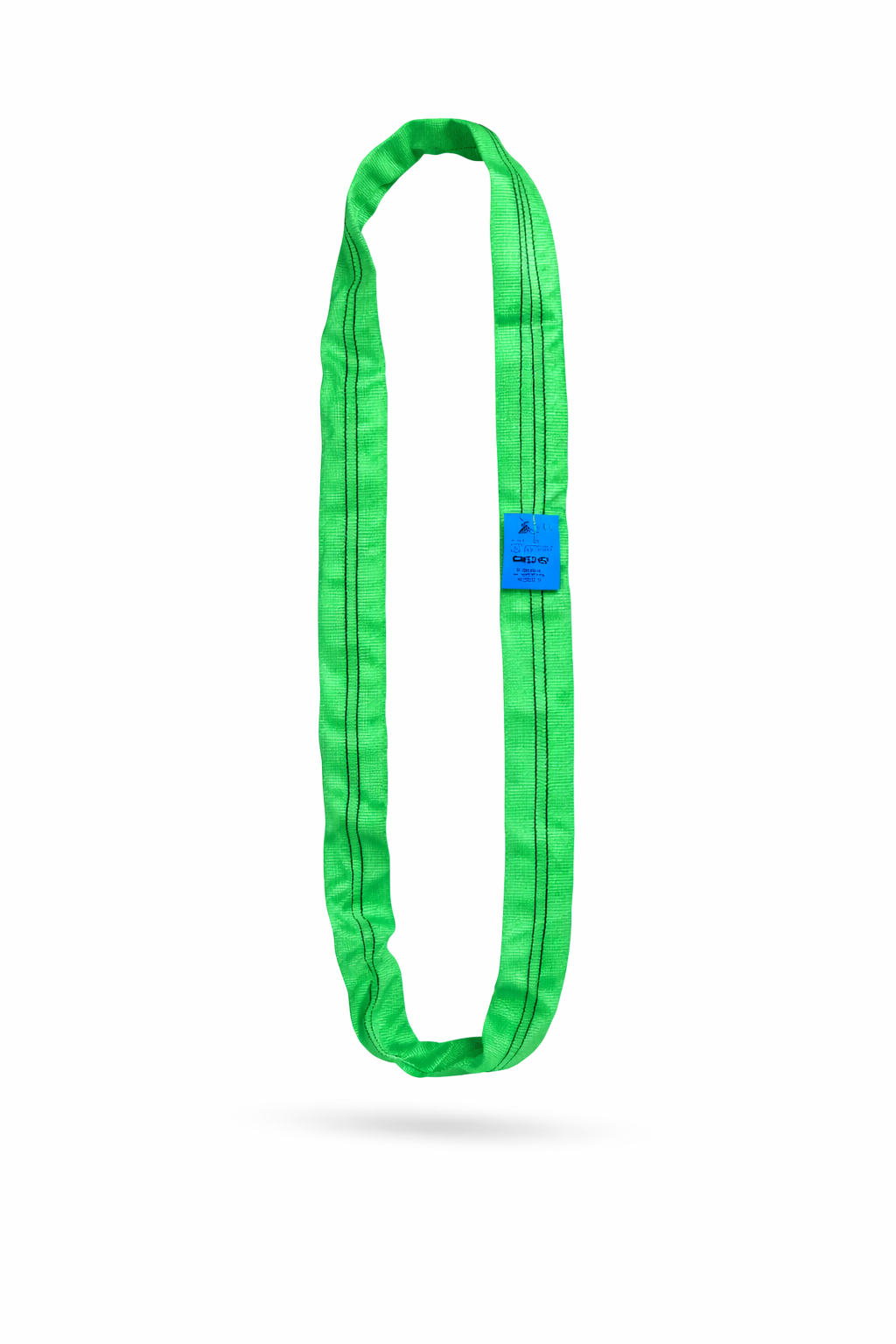

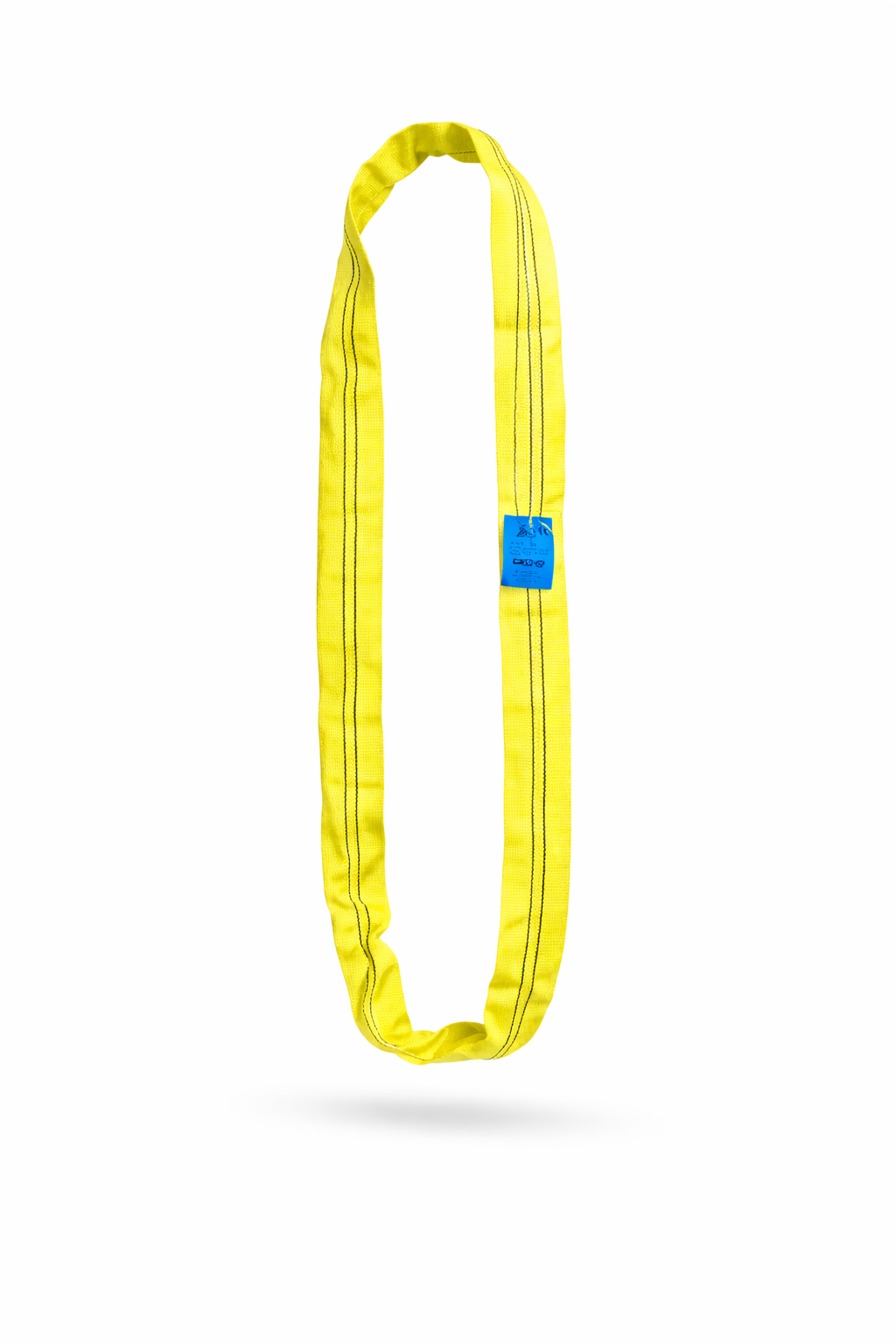

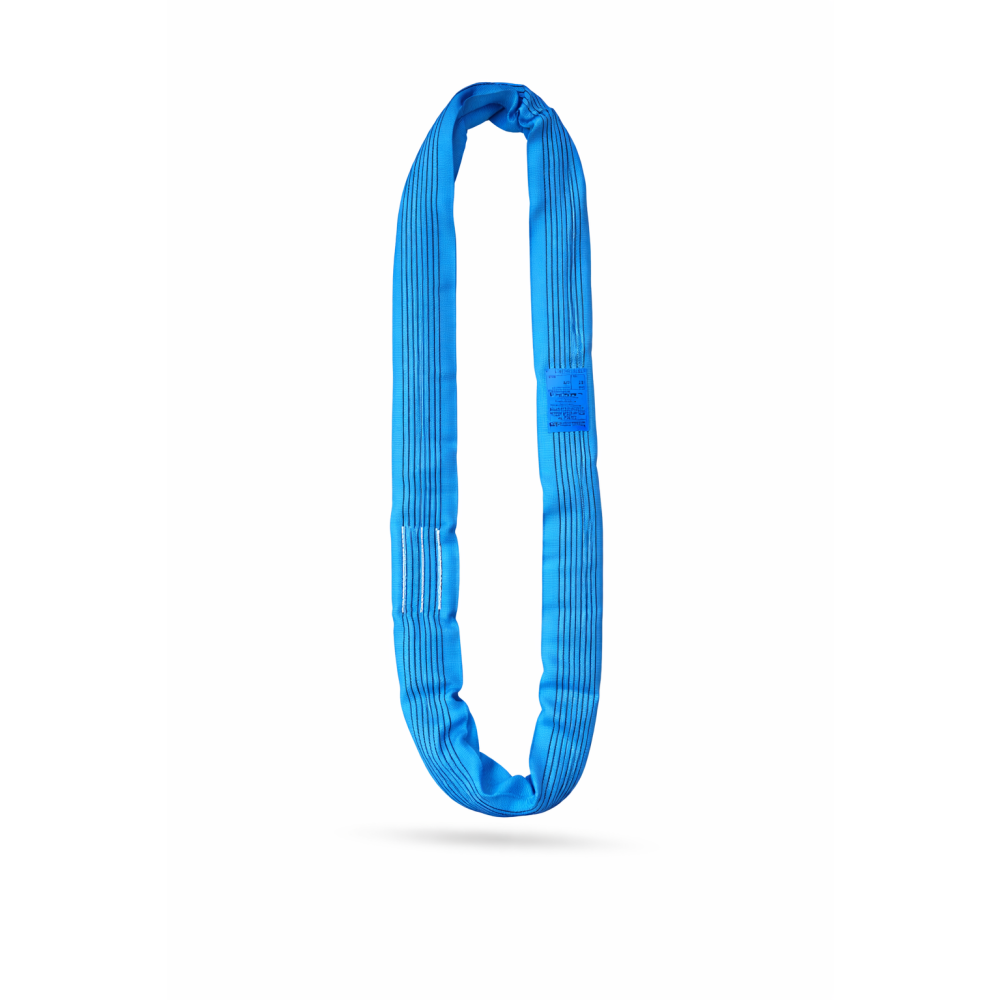

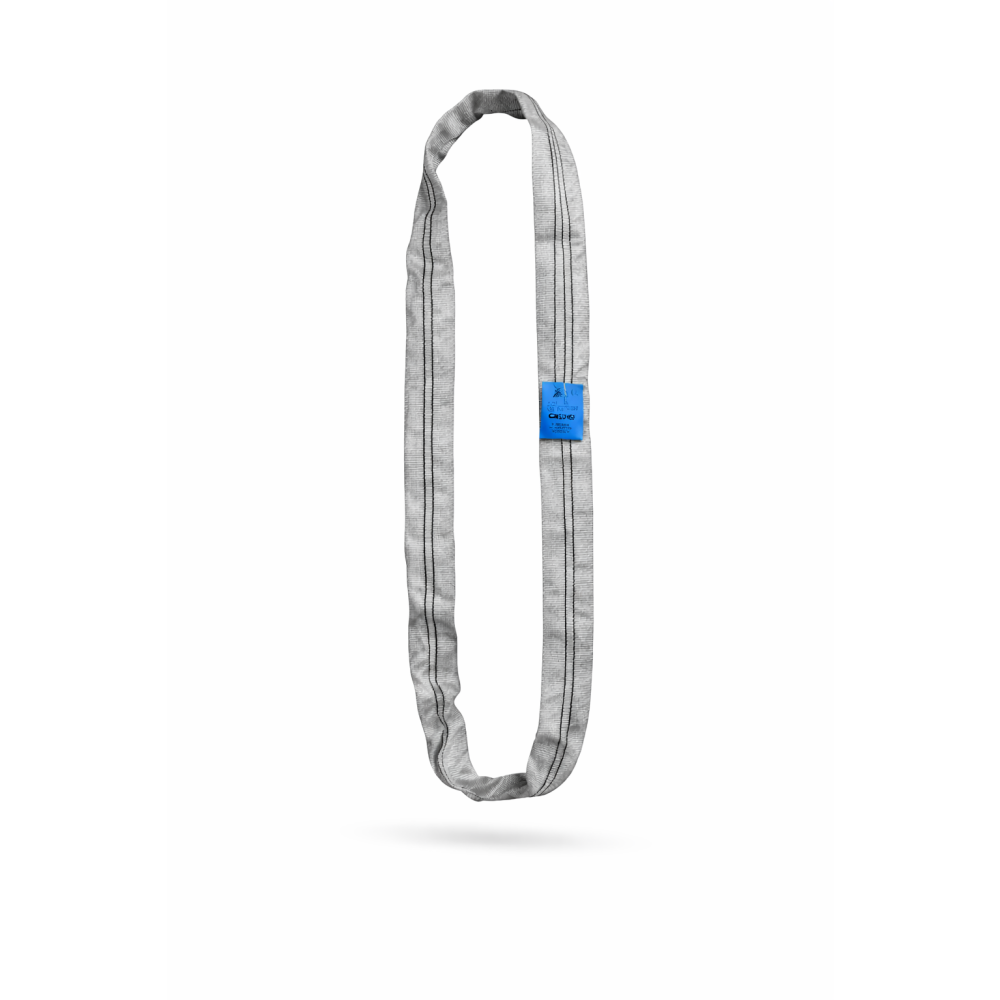

1 tfioletowe ↗2 tzielone ↗3 tżółte ↗4 tszare ↗5 tczerwone ↗6 tbrązowe ↗8 tniebieskie ↗10 tpomarańczowe ↗Kliknij zdjęcie, aby je powiększyć. Zdjęcia nie przedstawiają produktów w tej samej skali. Dostępność DOR powyżej 10 t oraz wymaganej długości potwierdzamy dla konkretnego zapytania.
DOBÓR DO ZADANIA
Tonaż to dopiero początek.
Bezpieczny dobór wymaga danych o ładunku i planowanym sposobie pracy. Pomożemy przejść przez najważniejsze parametry.
Sposób podwieszenia
Układ podstawowy, zaciskowy lub koszowy zmienia dopuszczalne obciążenie robocze.
Długość i warunki
Określ długość roboczą L, powierzchnię, krawędzie, temperaturę i środowisko pracy.
Kiedy wybrać zawiesie wężowe bezkońcowe?
Gdy ważna jest elastyczność, mała masa własna i możliwość zmiany strefy podparcia przez obracanie zawiesia. Płaszcz ochronny pomaga chronić rdzeń, ale nie zastępuje osłon na ostrych krawędziach.
DANE TECHNICZNE

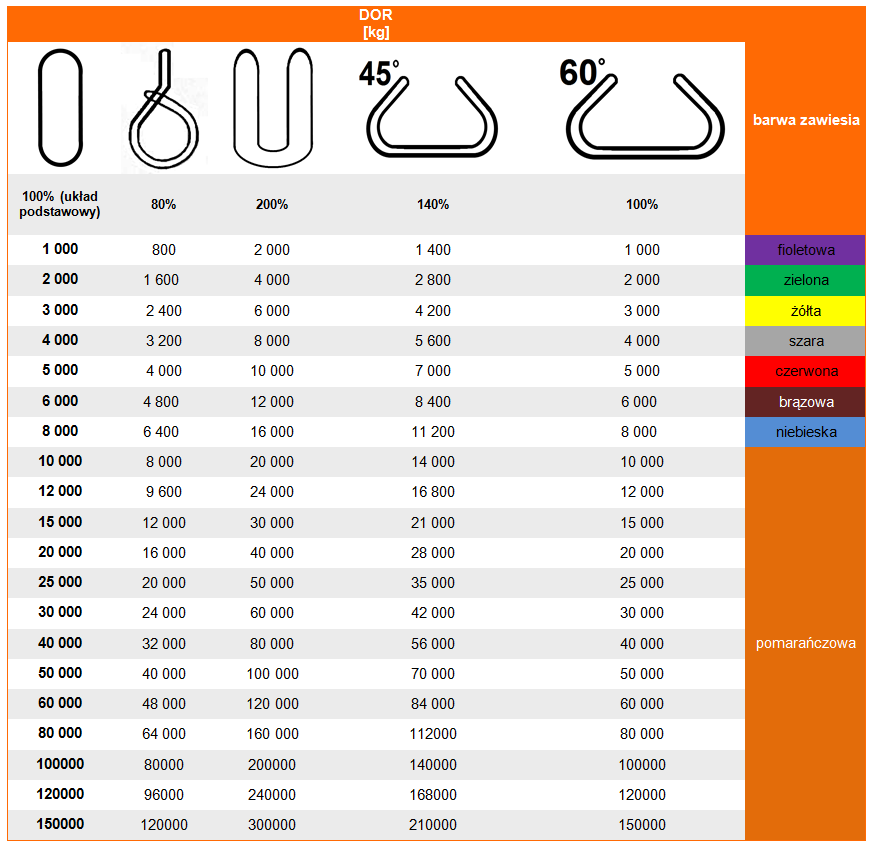

DOR według sposobu podwieszenia
Tabela odwzorowuje wartości z materiału CECHO. Barwa ułatwia identyfikację, lecz podstawą jest czytelna etykieta konkretnego zawiesia.
TABELA DOR [KG]Na telefonie przesuń tabelę w bok →
| DOR całego zawiesia [kg] | Barwa zawiesia | ||||
|---|---|---|---|---|---|
 | | | | | |
| Podstawowy 100% | Zaciskowy 80% | Koszowy 200% | Rysunek 45° 140% | Rysunek 60° 100% | |
| 1 000 | 800 | 2 000 | 1 400 | 1 000 | Fioletowa |
| 2 000 | 1 600 | 4 000 | 2 800 | 2 000 | Zielona |
| 3 000 | 2 400 | 6 000 | 4 200 | 3 000 | Żółta |
| 4 000 | 3 200 | 8 000 | 5 600 | 4 000 | Szara |
| 5 000 | 4 000 | 10 000 | 7 000 | 5 000 | Czerwona |
| 6 000 | 4 800 | 12 000 | 8 400 | 6 000 | Brązowa |
| 8 000 | 6 400 | 16 000 | 11 200 | 8 000 | Niebieska |
| 10 000 | 8 000 | 20 000 | 14 000 | 10 000 | Pomarańczowa |
| 12 000 | 9 600 | 24 000 | 16 800 | 12 000 | Pomarańczowa |
| 15 000 | 12 000 | 30 000 | 21 000 | 15 000 | Pomarańczowa |
| 20 000 | 16 000 | 40 000 | 28 000 | 20 000 | Pomarańczowa |
| 25 000 | 20 000 | 50 000 | 35 000 | 25 000 | Pomarańczowa |
| 30 000 | 24 000 | 60 000 | 42 000 | 30 000 | Pomarańczowa |
| 40 000 | 32 000 | 80 000 | 56 000 | 40 000 | Pomarańczowa |
| 50 000 | 40 000 | 100 000 | 70 000 | 50 000 | Pomarańczowa |
| 60 000 | 48 000 | 120 000 | 84 000 | 60 000 | Pomarańczowa |
| 80 000 | 64 000 | 160 000 | 112 000 | 80 000 | Pomarańczowa |
| 100 000 | 80 000 | 200 000 | 140 000 | 100 000 | Pomarańczowa |
| 120 000 | 96 000 | 240 000 | 168 000 | 120 000 | Pomarańczowa |
| 150 000 | 120 000 | 300 000 | 210 000 | 150 000 | Pomarańczowa |
Ważne: tabela nie zastępuje instrukcji użytkowania ani oceny konkretnego podwieszenia. Nie przekraczaj DOR z etykiety, uwzględnij geometrię i unikaj nierównomiernego obciążenia.
MateriałPoliester (PES)
Współczynnik bezpieczeństwa7:1
Maks. temperatura*+100°C
DokumentyDeklaracja i instrukcja
*Dopuszczenie do pracy zależy również od środowiska, stanu zawiesia i instrukcji użytkowania. Współczynnik 7:1 nie uprawnia do przekraczania DOR.
BUDOWA I DŁUGOŚĆ
Rdzeń przenosi obciążenie.
Płaszcz go chroni.

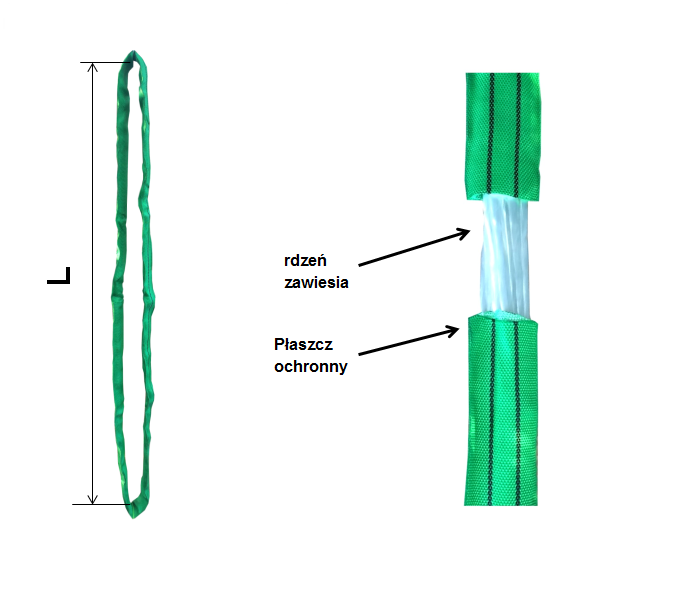

Rdzeń nośny tworzy zwój przędzy poliestrowej zamknięty w ochronnym płaszczu. Długość roboczą L mierzymy między punktami nośnymi, zgodnie z rysunkiem.
- Długość robocza L
- Podaj wymiar wymagany dla planowanego sposobu podwieszenia.
- Powierzchnia i krawędzie
- Wskaż ostre krawędzie i miejsca tarcia — dobierzemy właściwe osłony.
- Identyfikacja
- Przed użyciem sprawdź etykietę, DOR, długość oraz stan płaszcza.
DOKUMENTACJA Z PRODUKTEM
Deklaracja zgodności CE
i instrukcja użytkowania
Do zawiesia dołączamy dokumenty potrzebne do identyfikacji wyposażenia i zapoznania się z zasadami bezpiecznej eksploatacji.
✓ Deklaracja zgodności✓ Instrukcja użytkowania✓ Oznakowanie zawiesia
SERWIS I PRZEGLĄDY CECHO
Wsparcie także
w czasie eksploatacji
Wykonujemy okresowe kontrole zawiesi: w CECHO lub, po uzgodnieniu, u klienta. Ocenimy stan, oznakowanie i dalszą możliwość użytkowania sprzętu.
Dariusz Skwarek+48 692 943 742dskwarek@cecho.pl
Poznaj zakres kontroli i przeglądów →PYTANIA TECHNICZNE
Najczęściej pytacie o…
Czy DOR jest takie samo w każdym układzie?
Nie. Układ zaciskowy, koszowy i geometria podwieszenia zmieniają dopuszczalne obciążenie robocze. Wartości porównaj w tabeli i instrukcji.
Jak podać długość zawiesia?
Podaj długość roboczą L mierzoną między punktami nośnymi. Jeśli nie masz pewności, prześlij zdjęcie lub szkic zadania.
Czy kolor wystarcza do określenia DOR?
Nie. Barwa ułatwia orientację, ale decydujące są dane z czytelnej etykiety danego zawiesia.
Co zrobić przy ostrych krawędziach?
Należy zastosować osłony dobrane do krawędzi i sposobu pracy. Sam płaszcz zawiesia nie stanowi wystarczającej ochrony przed przecięciem.
ZAPYTANIE OFERTOWE
Podaj ładunek i warunki pracy.
Dobierzemy wykonanie.
Prześlij masę, długość roboczą L, sposób podwieszenia, zdjęcie lub rysunek oraz informacje o krawędziach i środowisku pracy.
