Zawiesie wężowe 4-cięgnowe
CECHO · DOBÓR DLA PRZEMYSŁU
Zawiesie wężowe 4-cięgnowe tworzy zestaw z czterema elastycznymi cięgnami i osprzętem stalowym. Dobieramy je do rozmieszczenia punktów zaczepienia, masy i środka ciężkości ładunku — bez zakładania równego obciążenia każdego cięgna.
2 100–21 000 kgDOR wg tabeli
Dla β do 45°
Dla β do 45°
DOR zależy od kąta pracy β. Potwierdź parametry na etykiecie zestawu.
Potrzebujesz kompletnego zawiesia?
Zapytaj o dobór i wycenę+48 33 825 04 84biuro@cecho.plPodaj masę, punkty zaczepienia i długość. Pomożemy dobrać wykonanie.
- Opis produktu
DOR WG TABELI2 100–21 000 kgDla β do 45°
CIĘGNA I OSPRZĘT4 cięgnaPoliester PES + stal
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-2Cięgna wężowe
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR to dopuszczalne obciążenie robocze całego zawiesia. Kolor cięgna nie zastępuje odczytu etykiety zestawu i uwzględnienia kąta pracy.
RZECZYWISTE WYKONANIA

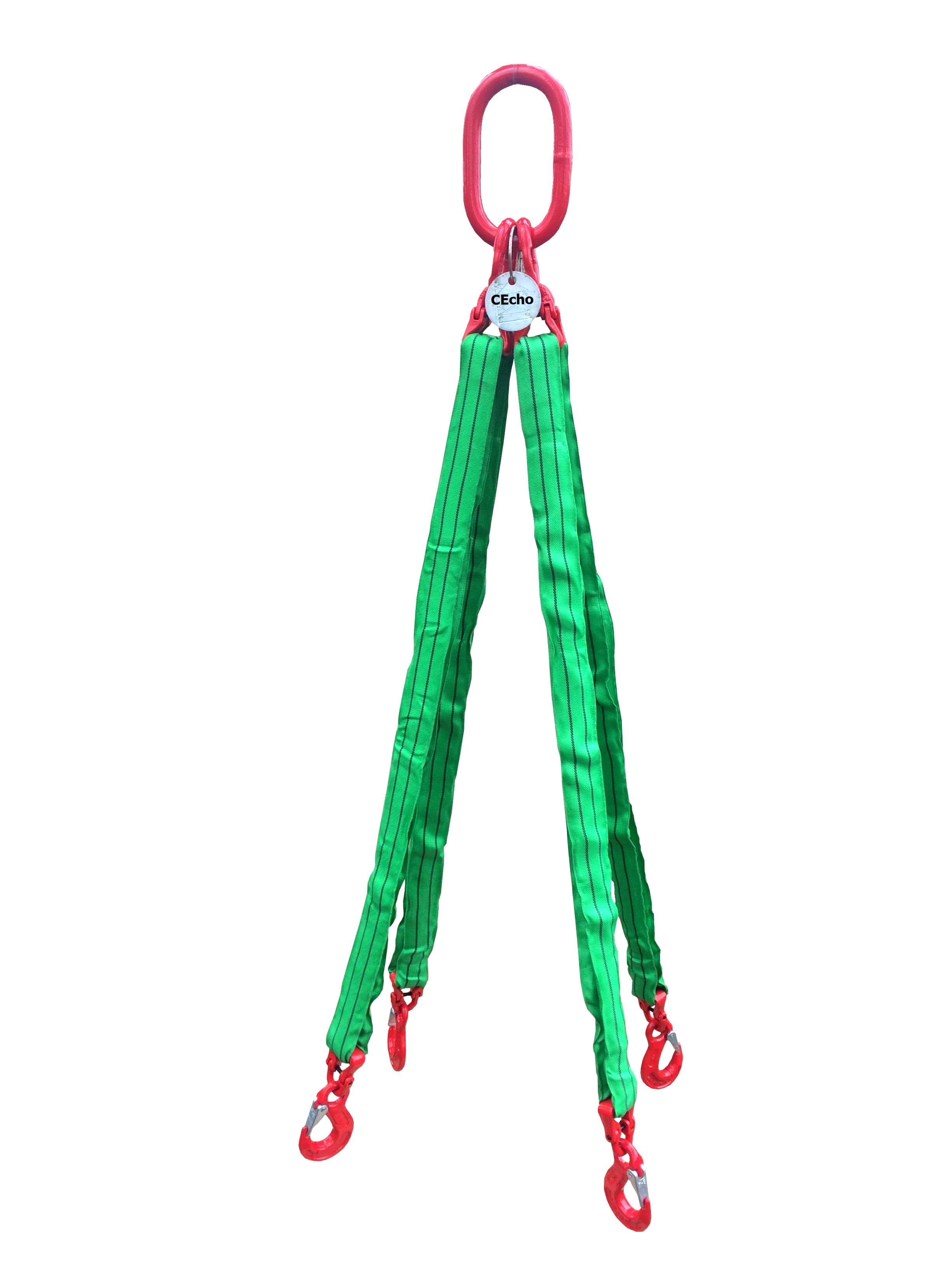

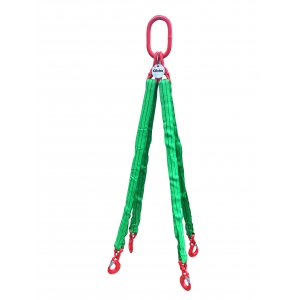

Zawiesie wężowe 4-cięgnowe
Przykłady zestawów z hakami. Długość, DOR i rodzaj zakończeń dobieramy do Twojego zadania.

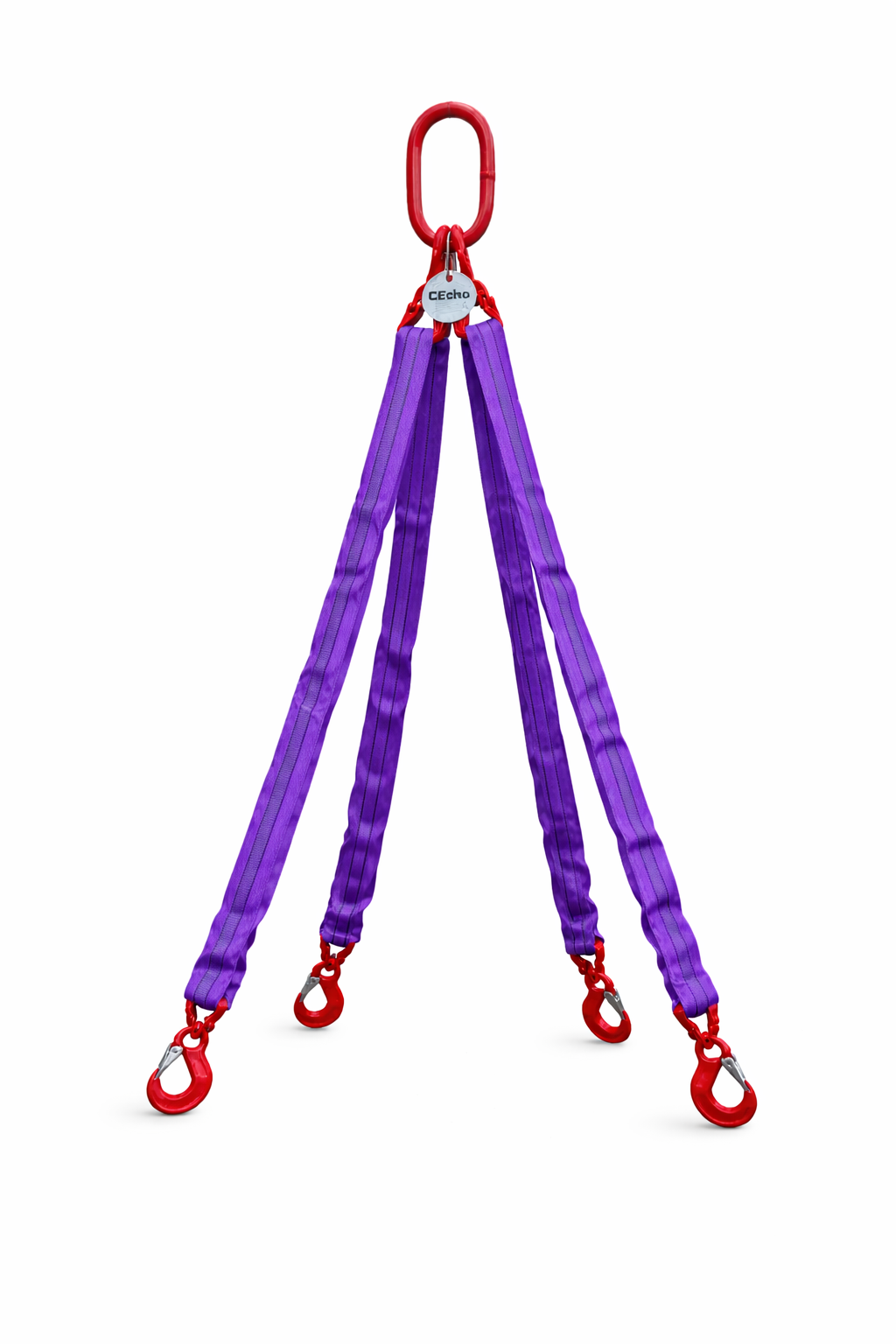

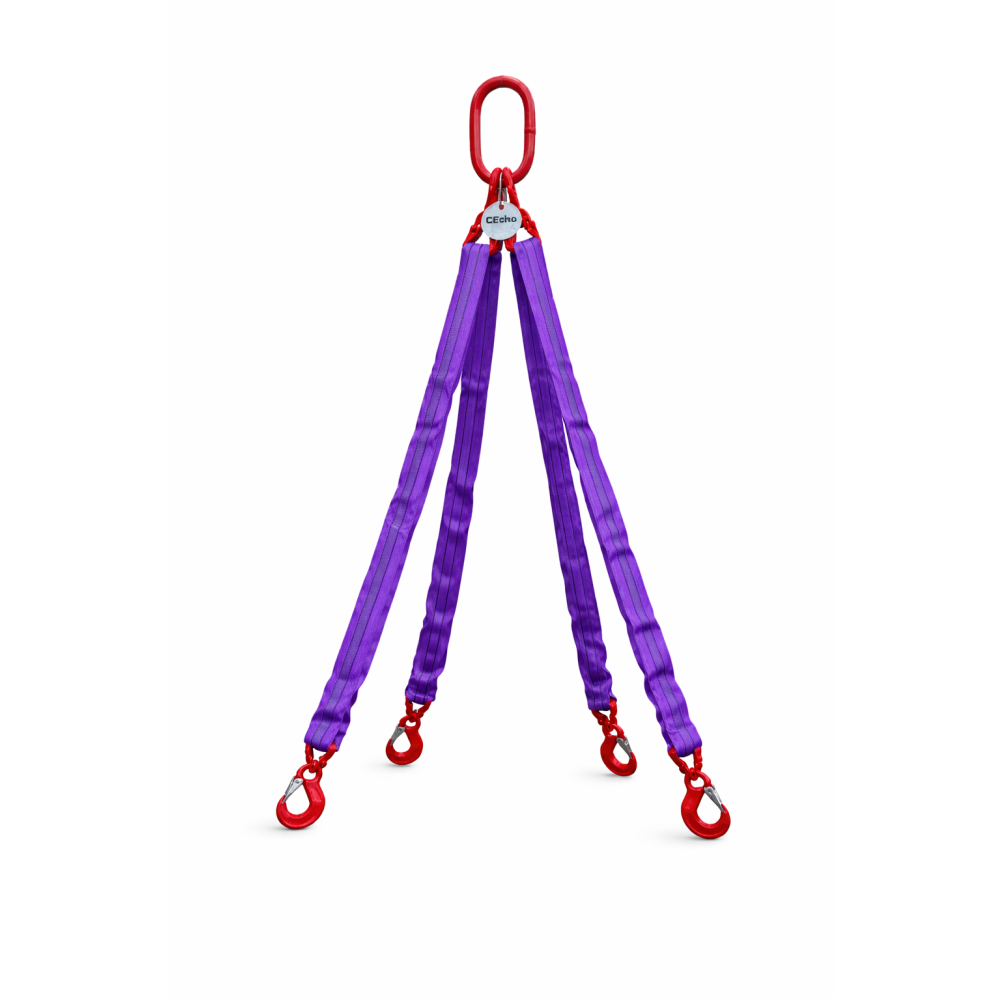

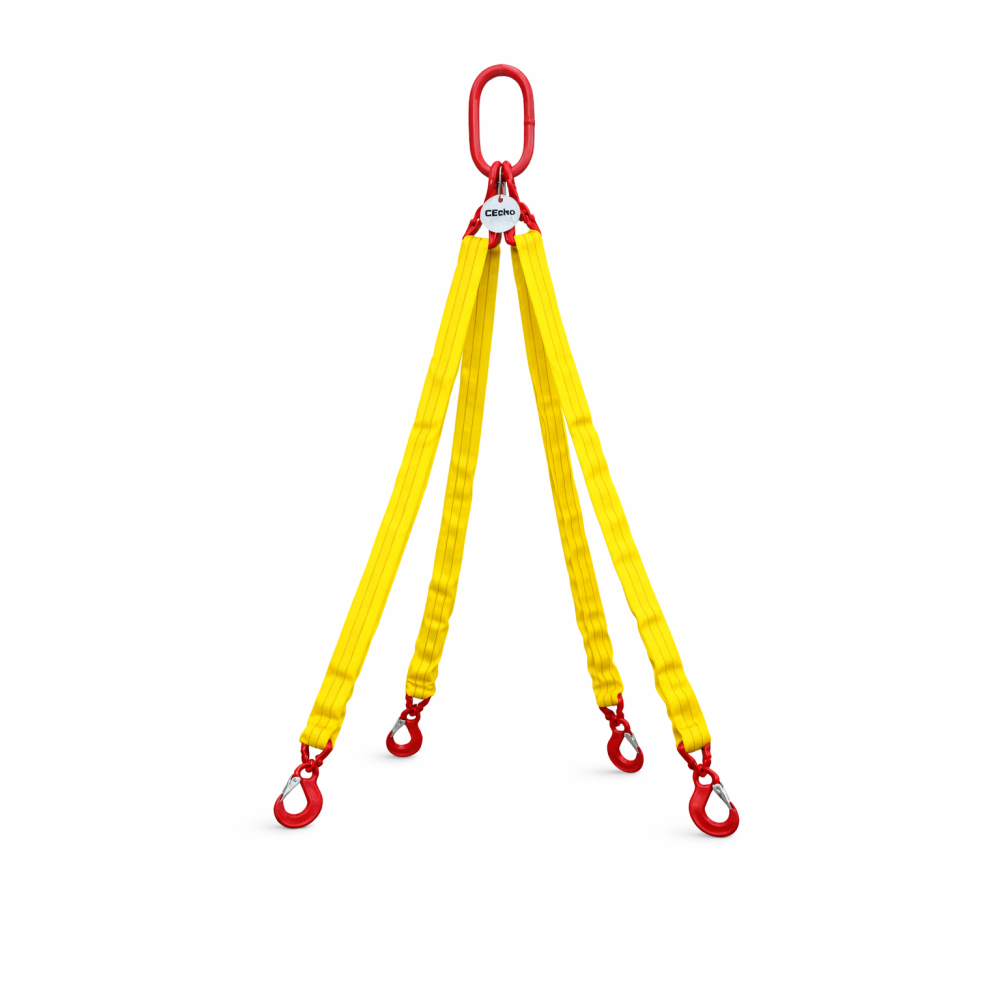

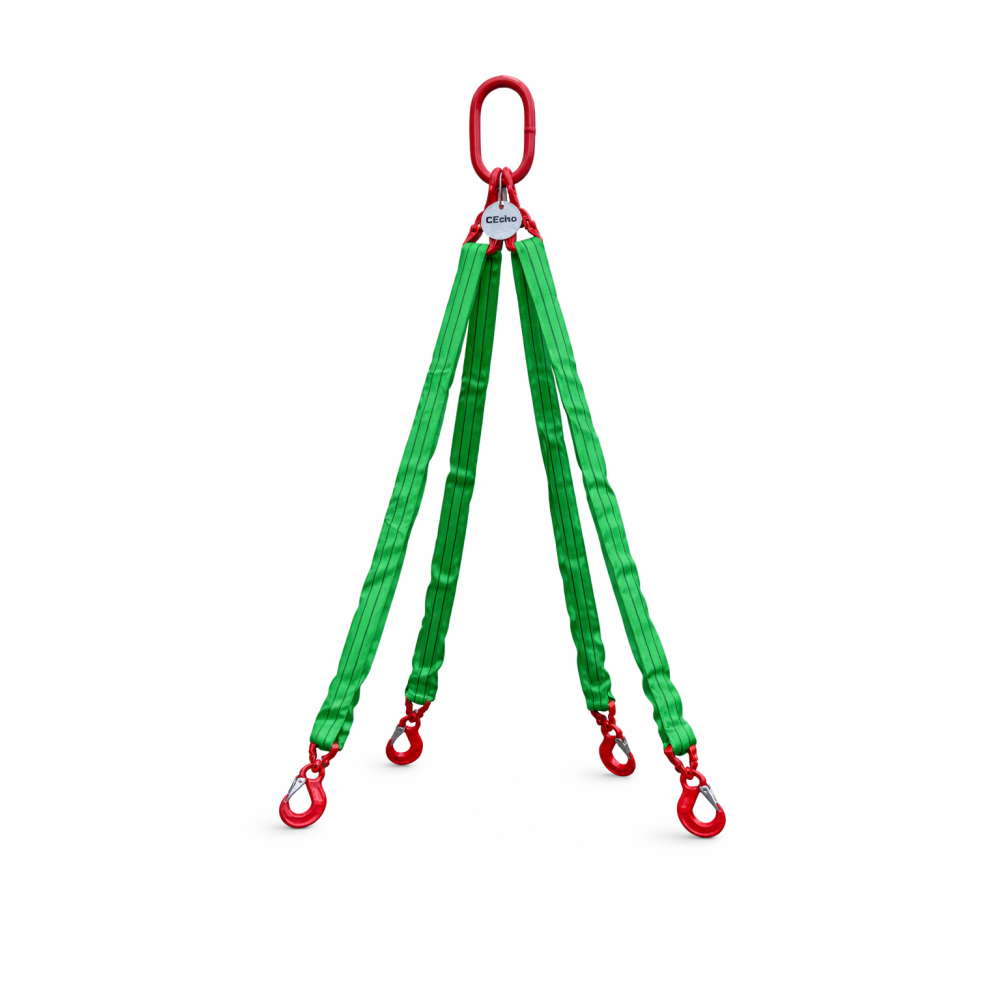

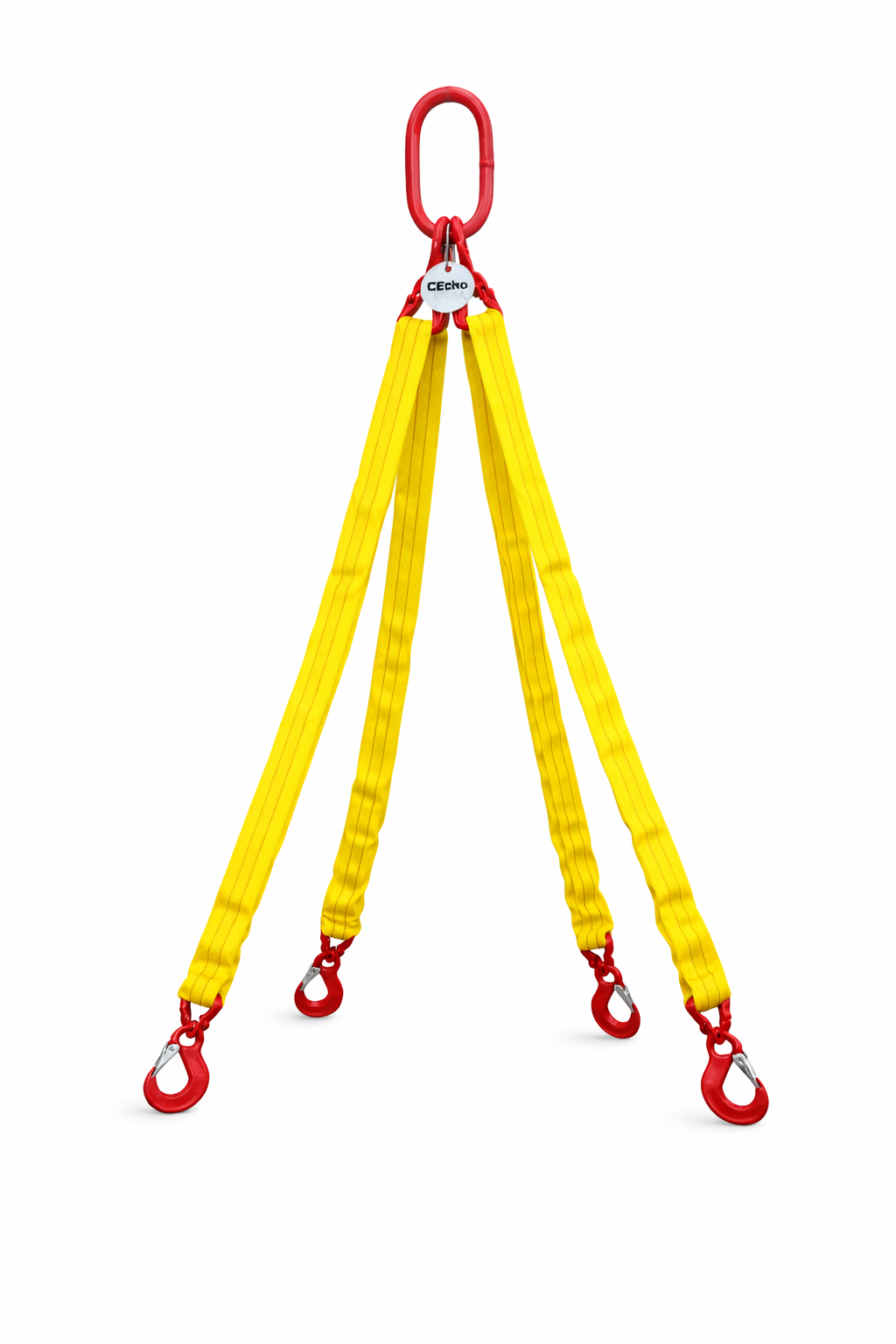

Fioletowe cięgno / 4 cięgnaPrzykład wykonania ↗Zielone cięgno / 4 cięgnaPrzykład wykonania ↗Żółte cięgno / 4 cięgnaPrzykład wykonania ↗Kliknij zdjęcie, aby je powiększyć. Zdjęcia nie są w tej samej skali i nie pokazują wszystkich wykonań. DOR konkretnego zestawu zawsze potwierdza jego etykieta. Inne zakończenia pokazujemy w sekcji budowy.
DOBÓR DO ZADANIA
Cztery cięgna. Kompletny zestaw do uzgodnionego układu.
Zawiesie wężowe 4-cięgnowe tworzy zestaw z czterema elastycznymi cięgnami i osprzętem stalowym. Dobieramy je do rozmieszczenia punktów zaczepienia, masy i środka ciężkości ładunku — bez zakładania równego obciążenia każdego cięgna.
Geometria i kąt β
Podaj rozstaw zaczepów, dostępną wysokość i długość roboczą L. Porównamy układ z odpowiednią kolumną DOR.
Warunki eksploatacji
Opisz temperaturę, środowisko i miejsca styku. Zaznacz ostre krawędzie oraz powierzchnie wymagające ochrony.
Dobieramy cały zestaw, nie tylko cięgno.
Cztery cięgna nie oznaczają automatycznie większego DOR niż trzy. Źródłowa tabela CECHO podaje dla tych wykonań te same wartości. Rzeczywisty rozkład obciążeń wymaga oceny geometrii ładunku.
DANE TECHNICZNE

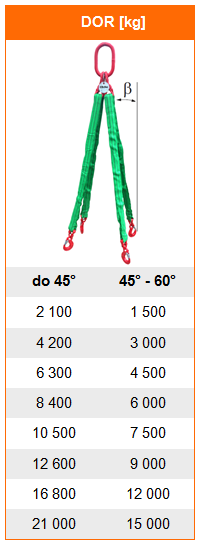

DOR zawiesia 4-cięgnowego
Kąt β jest mierzony między cięgnem a pionem, zgodnie z oryginalnym rysunkiem CECHO. Wybierz kolumnę odpowiadającą rzeczywistemu kątowi pracy. Dla β = 45° stosowana jest kolumna „do 45°”.
DOR CAŁEGO ZAWIESIA [kg]Na wąskim ekranie przesuń tabelę w bok →
 | |
|---|---|
| β do 45° | β powyżej 45° do 60° |
| 2 100 | 1 500 |
| 4 200 | 3 000 |
| 6 300 | 4 500 |
| 8 400 | 6 000 |
| 10 500 | 7 500 |
| 12 600 | 9 000 |
| 16 800 | 12 000 |
| 21 000 | 15 000 |
Wartości przepisano z tabeli CECHO dla tego wykonania. Tabela nie zastępuje instrukcji użytkowania ani oceny podwieszenia. Nie przekraczaj DOR z etykiety; uwzględnij stan zawiesia, geometrię i nierównomierne obciążenie.
Cięgno wężoweRdzeń i płaszcz PES
Współczynnik bezpieczeństwa7:1 — cięgno / 4:1 — stal
Maks. temperatura*Do +100°C
Osprzęt stalowyDobierany do zestawu
*Dopuszczalną temperaturę i warunki pracy ustala się dla kompletnego zestawu według instrukcji. Współczynniki bezpieczeństwa nie uprawniają do przekraczania DOR. W ofercie stosowany jest osprzęt w klasach 6, 8, 10 lub 12 — klasę i typ potwierdzamy dla zamówionej konfiguracji.
BUDOWA, DŁUGOŚĆ I ZAKOŃCZENIA
Rdzeń nośny, płaszcz ochronny i właściwy osprzęt.

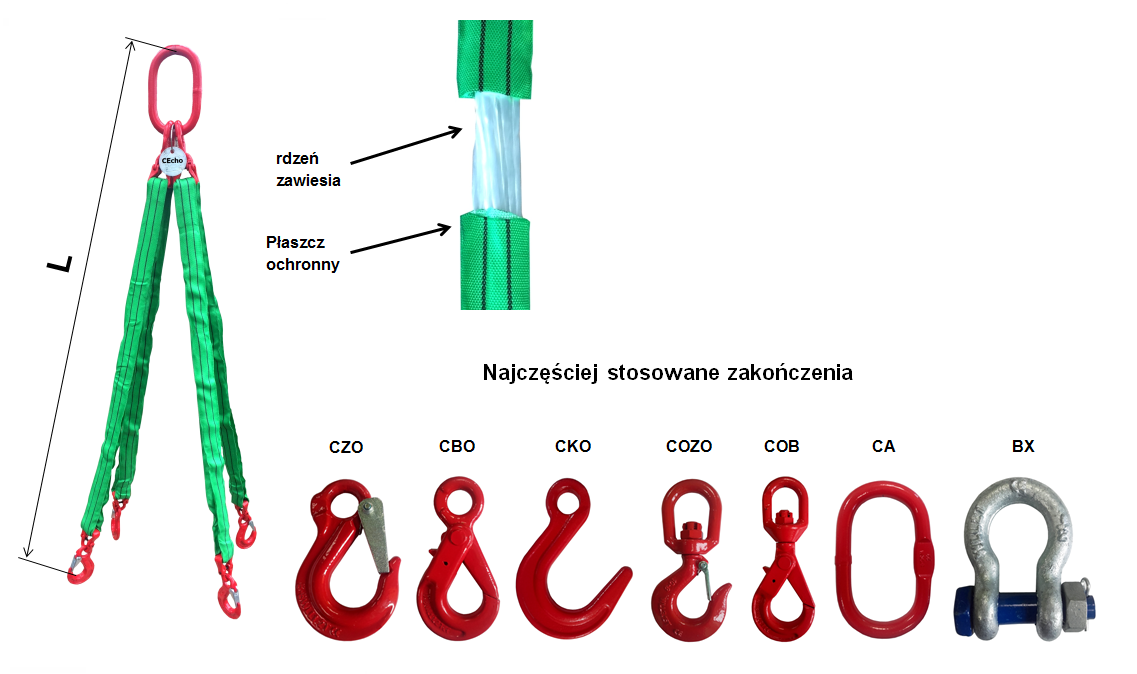

Długość roboczą L mierzymy między punktami nośnymi. Rdzeń z przędzy poliestrowej przenosi obciążenie; płaszcz osłania go podczas użytkowania. Rysunek przedstawia budowę zestawu i najczęściej stosowane zakończenia.
- CZO
- CBO
- CKO
- COZO
- COB
- CA
- BX
To dostępne rodzaje zakończeń, nie lista elementów montowanych jednocześnie. Typ, rozmiar i kompatybilność osprzętu potwierdzamy przy doborze.
Przekaż zdjęcie lub szkic do doboru →DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja.
Do zawiesia dołączamy dokumentację. Oznakowanie obejmuje DOR, znak CE, producenta, numer seryjny, długość roboczą i datę produkcji.
Deklaracja zgodnościInstrukcja użytkowaniaIdentyfikacja zawiesia
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi.
Zapewniamy kontrole zawiesi i wsparcie w ocenie ich stanu. Zakres prac oraz możliwość dalszej eksploatacji ustalamy po ocenie konkretnego zestawu.
Dariusz Skwarek+48 692 943 742dskwarek@cecho.pl
Termin oraz miejsce kontroli uzgadniamy indywidualnie.
NAJCZĘSTSZE PYTANIA
Przed doborem zawiesia
Czy można zamówić inną długość i zakończenia?
Tak. Długość roboczą L wykonujemy według zamówienia, a zakończenia dobieramy do punktów podnoszenia. Prześlij potrzebne wymiary i zdjęcia zaczepów.
Czy kolor cięgien określa udźwig całego zestawu?
Nie. Kolor ułatwia rozpoznanie cięgna, ale DOR całego zestawu zależy również od konfiguracji i kąta β. Korzystaj z właściwej kolumny tabeli oraz oznakowania zawiesia.
Jak przygotować zapytanie dla CECHO?
Podaj masę i geometrię ładunku, punkty zaczepienia, długość L, oczekiwane zakończenia, liczbę sztuk i warunki pracy. Zdjęcie lub szkic ułatwia potwierdzenie doboru.
ZAPYTANIE OFERTOWE
Dobierzmy zawiesie 4-cięgnowe do Twojego zadania.
Prześlij masę, długość roboczą L i szkic podwieszenia. Pomożemy dobrać komplet z właściwym osprzętem i dokumentacją.
