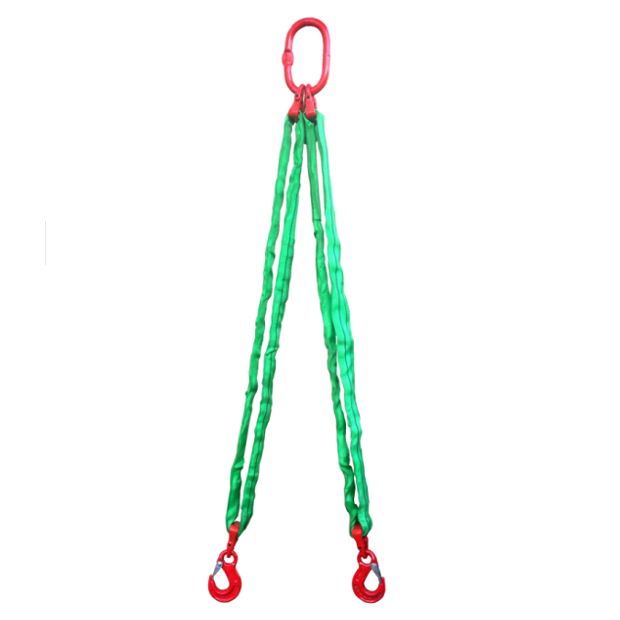

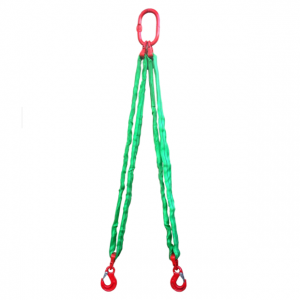

Zawiesie wężowe 2-cięgnowe
CECHO · DOBÓR DLA PRZEMYSŁU
Zawiesie wężowe 2-cięgnowe jest kompletnym układem z dwoma elastycznymi cięgnami i osprzętem stalowym. Przy doborze łączymy masę ładunku z rozstawem zaczepów, długością L i kątem pracy β.
1 400–14 000 kgDOR wg tabeli
Dla β do 45°
Dla β do 45°
DOR zależy od kąta pracy β. Potwierdź parametry na etykiecie zestawu.
Potrzebujesz kompletnego zawiesia?
Zapytaj o dobór i wycenę+48 33 825 04 84biuro@cecho.plPodaj masę, punkty zaczepienia i długość. Pomożemy dobrać wykonanie.
- Opis produktu
DOR WG TABELI1 400–14 000 kgDla β do 45°
CIĘGNA I OSPRZĘT2 cięgnaPoliester PES + stal
DŁUGOŚĆ ROBOCZA LNa wymiarMiędzy punktami nośnymi
NORMA WYKONANIAPN-EN 1492-2Cięgna wężowe
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR to dopuszczalne obciążenie robocze całego zawiesia. Kolor cięgna nie zastępuje odczytu etykiety zestawu i uwzględnienia kąta pracy.
RZECZYWISTE WYKONANIA
Zawiesie wężowe 2-cięgnowe
Przykłady zestawów z hakami. Długość, DOR i rodzaj zakończeń dobieramy do Twojego zadania.

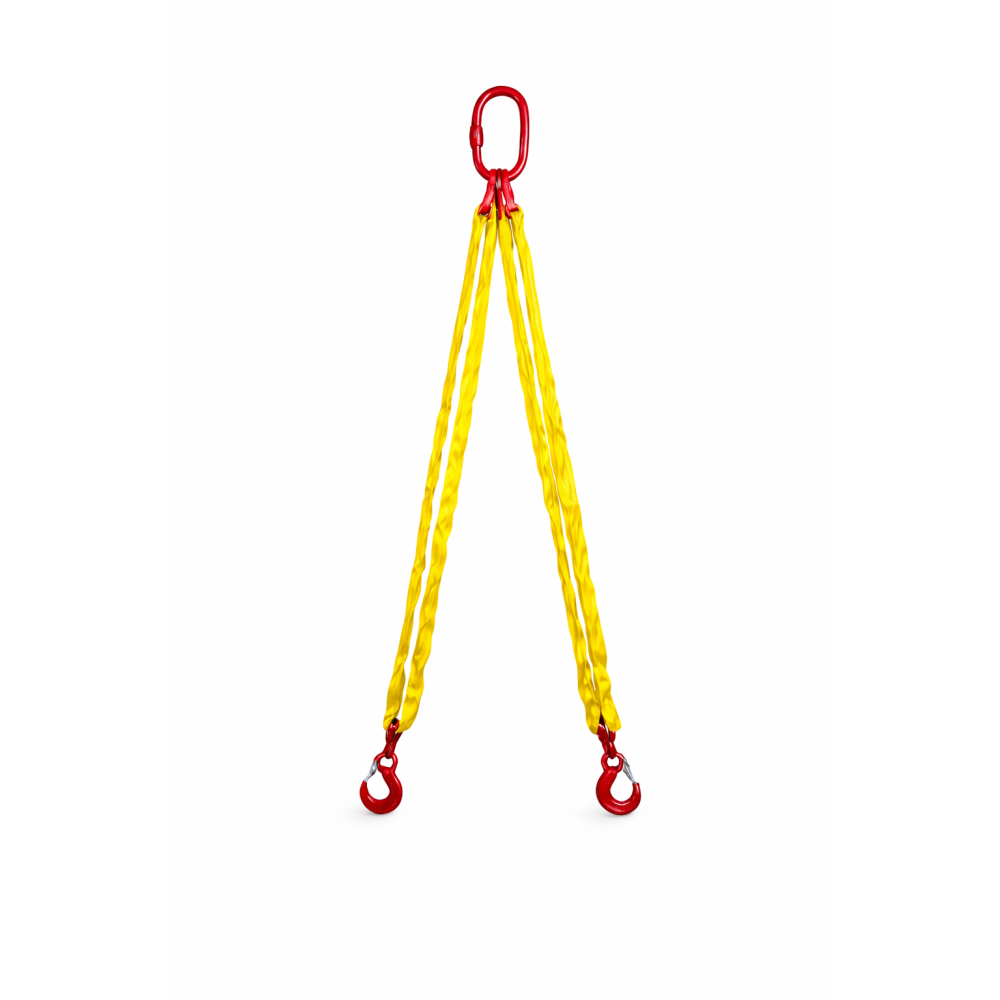

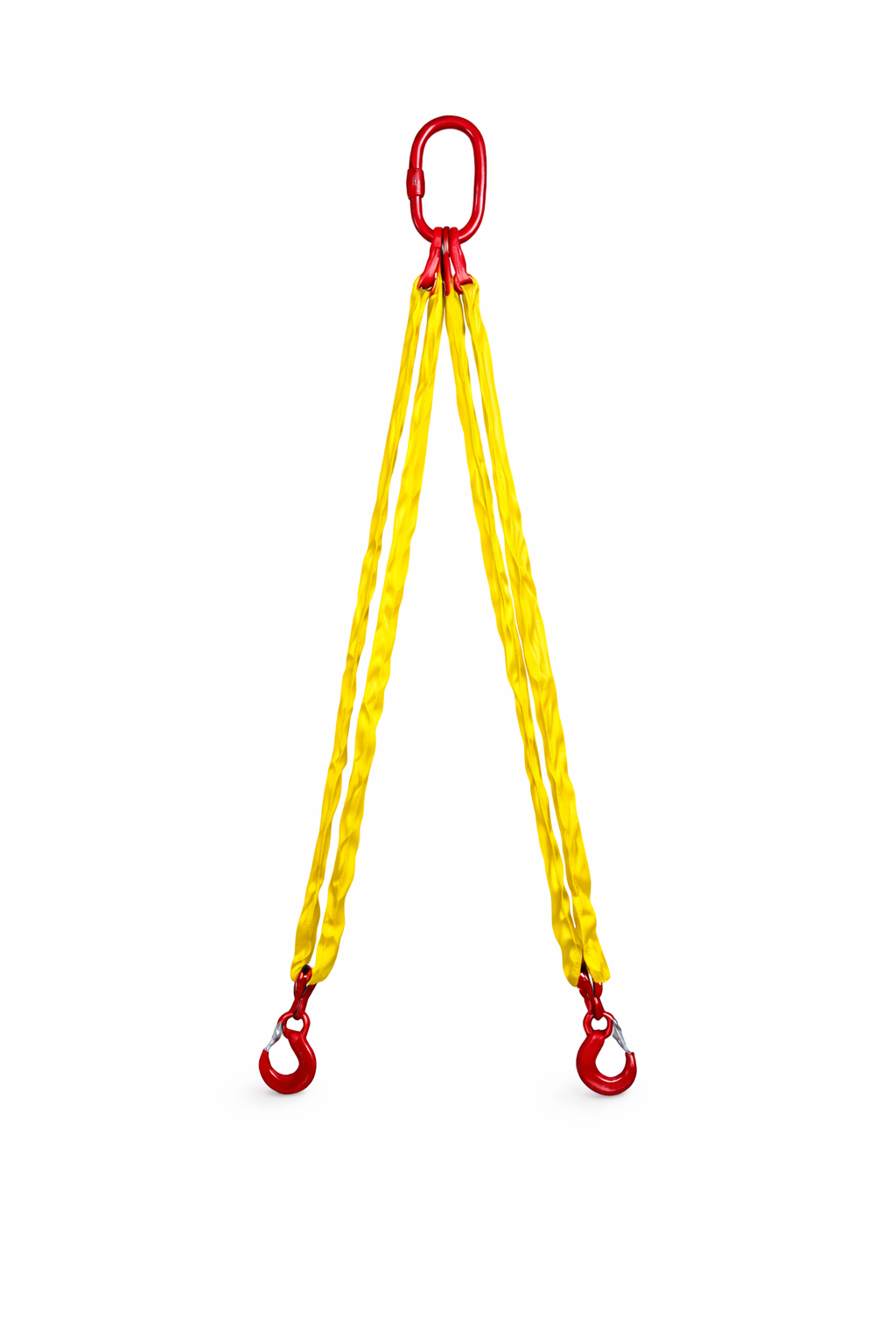

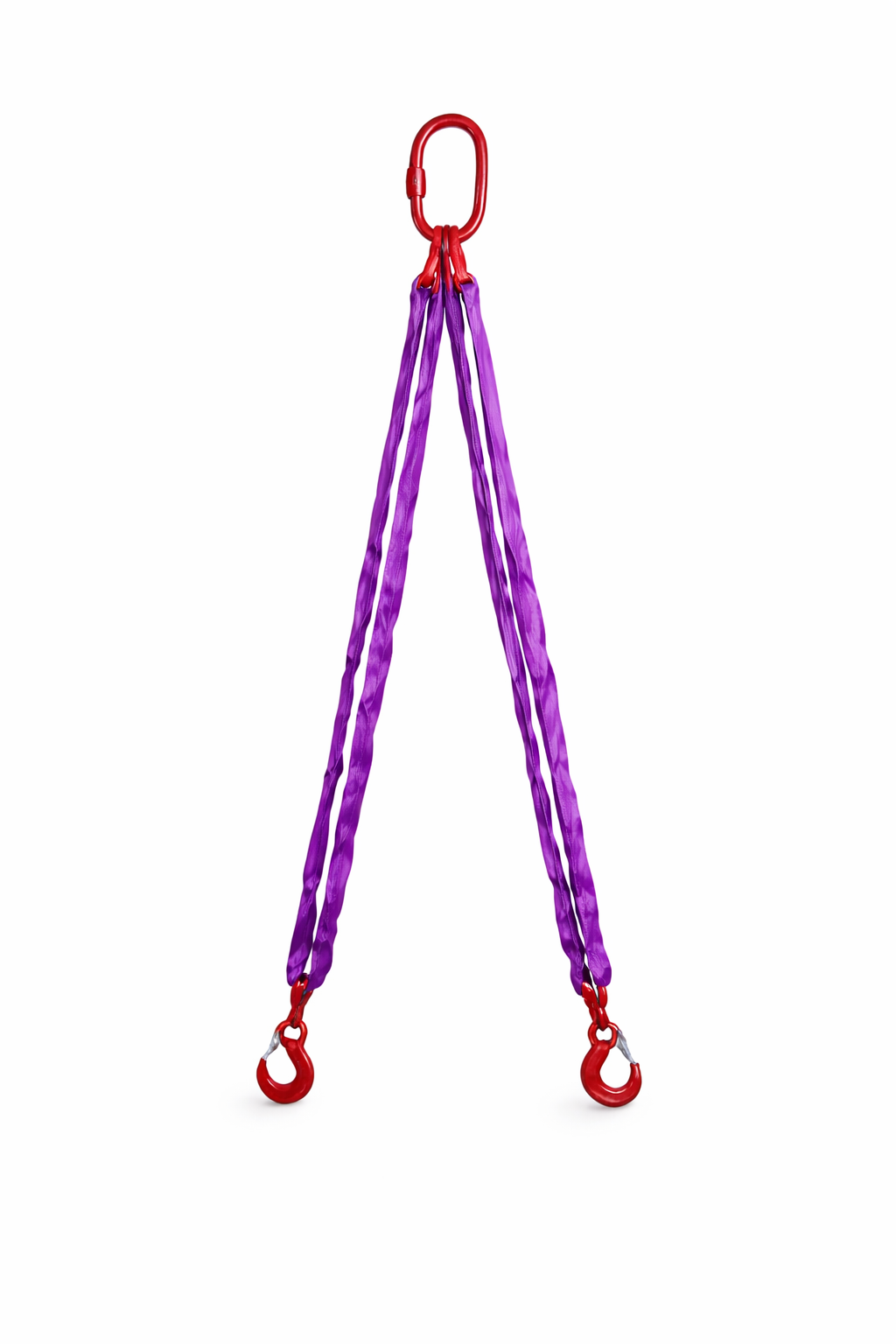

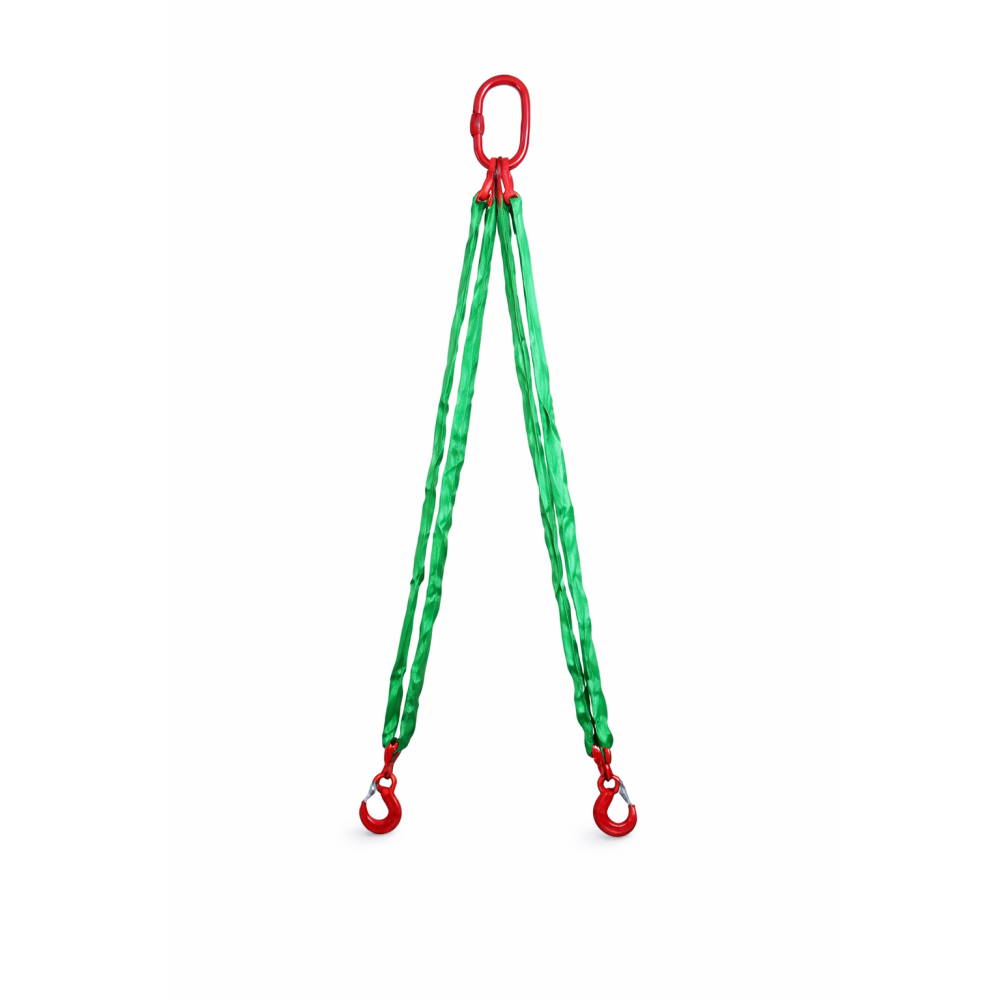

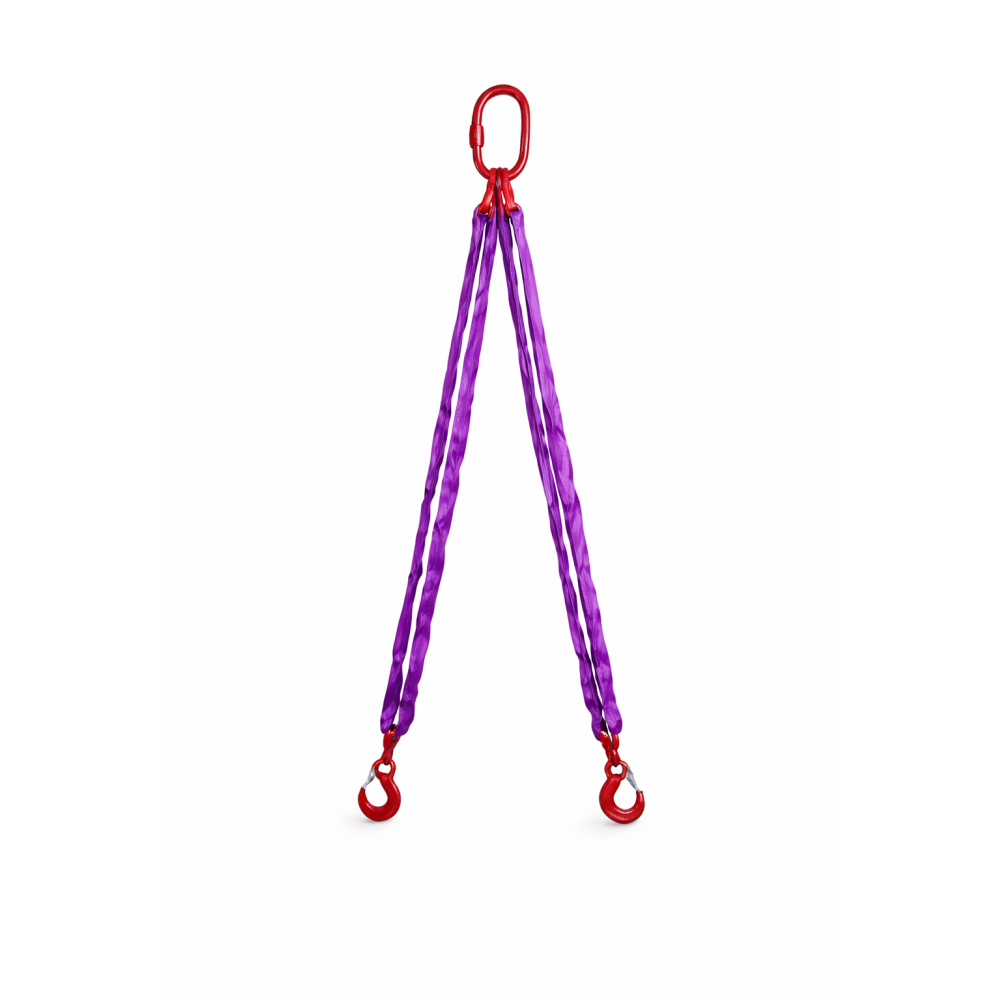

Fioletowe cięgno / 2 cięgnaPrzykład wykonania ↗Zielone cięgno / 2 cięgnaPrzykład wykonania ↗Żółte cięgno / 2 cięgnaPrzykład wykonania ↗Kliknij zdjęcie, aby je powiększyć. Zdjęcia nie są w tej samej skali i nie pokazują wszystkich wykonań. DOR konkretnego zestawu zawsze potwierdza jego etykieta. Inne zakończenia pokazujemy w sekcji budowy.
DOBÓR DO ZADANIA
Dwa cięgna. Dobór z uwzględnieniem rozstawu zaczepów.
Zawiesie wężowe 2-cięgnowe jest kompletnym układem z dwoma elastycznymi cięgnami i osprzętem stalowym. Przy doborze łączymy masę ładunku z rozstawem zaczepów, długością L i kątem pracy β.
Geometria i kąt β
Podaj rozstaw zaczepów, dostępną wysokość i długość roboczą L. Porównamy układ z odpowiednią kolumną DOR.
Warunki eksploatacji
Opisz temperaturę, środowisko i miejsca styku. Zaznacz ostre krawędzie oraz powierzchnie wymagające ochrony.
Dobieramy cały zestaw, nie tylko cięgno.
Rozstaw dwóch punktów zaczepienia i dostępna wysokość podnoszenia wpływają na kąt β. Ustal je razem z długością roboczą L.
DANE TECHNICZNE

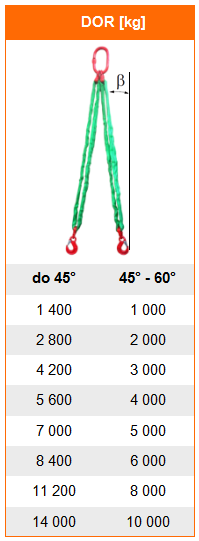

DOR zawiesia 2-cięgnowego
Kąt β jest mierzony między cięgnem a pionem, zgodnie z oryginalnym rysunkiem CECHO. Wybierz kolumnę odpowiadającą rzeczywistemu kątowi pracy. Dla β = 45° stosowana jest kolumna „do 45°”.
DOR CAŁEGO ZAWIESIA [kg]Na wąskim ekranie przesuń tabelę w bok →
 | |
|---|---|
| β do 45° | β powyżej 45° do 60° |
| 1 400 | 1 000 |
| 2 800 | 2 000 |
| 4 200 | 3 000 |
| 5 600 | 4 000 |
| 7 000 | 5 000 |
| 8 400 | 6 000 |
| 11 200 | 8 000 |
| 14 000 | 10 000 |
Wartości przepisano z tabeli CECHO dla tego wykonania. Tabela nie zastępuje instrukcji użytkowania ani oceny podwieszenia. Nie przekraczaj DOR z etykiety; uwzględnij stan zawiesia, geometrię i nierównomierne obciążenie.
Cięgno wężoweRdzeń i płaszcz PES
Współczynnik bezpieczeństwa7:1 — cięgno / 4:1 — stal
Maks. temperatura*Do +100°C
Osprzęt stalowyDobierany do zestawu
*Dopuszczalną temperaturę i warunki pracy ustala się dla kompletnego zestawu według instrukcji. Współczynniki bezpieczeństwa nie uprawniają do przekraczania DOR. W ofercie stosowany jest osprzęt w klasach 6, 8, 10 lub 12 — klasę i typ potwierdzamy dla zamówionej konfiguracji.

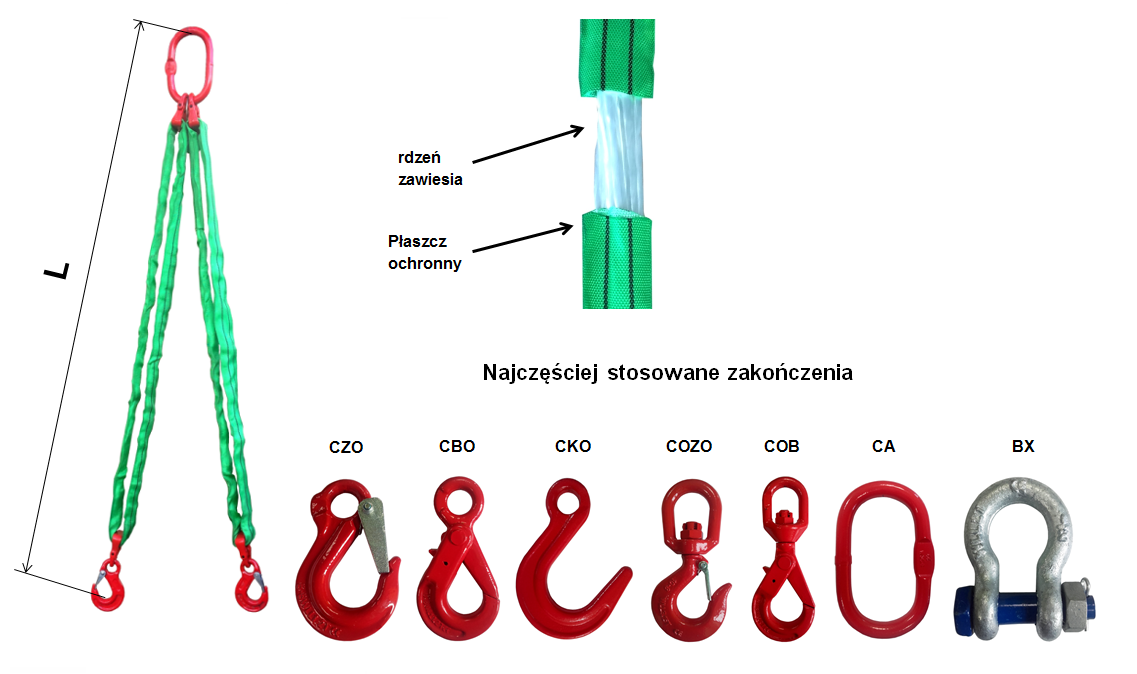

BUDOWA, DŁUGOŚĆ I ZAKOŃCZENIA
Rdzeń nośny, płaszcz ochronny i właściwy osprzęt.
Długość roboczą L mierzymy między punktami nośnymi. Rdzeń z przędzy poliestrowej przenosi obciążenie; płaszcz osłania go podczas użytkowania. Rysunek przedstawia budowę zestawu i najczęściej stosowane zakończenia.
- CZO
- CBO
- CKO
- COZO
- COB
- CA
- BX
To dostępne rodzaje zakończeń, nie lista elementów montowanych jednocześnie. Typ, rozmiar i kompatybilność osprzętu potwierdzamy przy doborze.
Przekaż zdjęcie lub szkic do doboru →DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja.
Do zawiesia dołączamy dokumentację. Oznakowanie obejmuje DOR, znak CE, producenta, numer seryjny, długość roboczą i datę produkcji.
Deklaracja zgodnościInstrukcja użytkowaniaIdentyfikacja zawiesia
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi.
Zapewniamy kontrole zawiesi i wsparcie w ocenie ich stanu. Zakres prac oraz możliwość dalszej eksploatacji ustalamy po ocenie konkretnego zestawu.
Dariusz Skwarek+48 692 943 742dskwarek@cecho.pl
Termin oraz miejsce kontroli uzgadniamy indywidualnie.
NAJCZĘSTSZE PYTANIA
Przed doborem zawiesia
Czy można zamówić inną długość i zakończenia?
Tak. Długość roboczą L wykonujemy według zamówienia, a zakończenia dobieramy do punktów podnoszenia. Prześlij potrzebne wymiary i zdjęcia zaczepów.
Czy kolor cięgien określa udźwig całego zestawu?
Nie. Kolor ułatwia rozpoznanie cięgna, ale DOR całego zestawu zależy również od konfiguracji i kąta β. Korzystaj z właściwej kolumny tabeli oraz oznakowania zawiesia.
Jak przygotować zapytanie dla CECHO?
Podaj masę i geometrię ładunku, punkty zaczepienia, długość L, oczekiwane zakończenia, liczbę sztuk i warunki pracy. Zdjęcie lub szkic ułatwia potwierdzenie doboru.
