Zawiesie linowe typu Grommet

ZAWIESIA LINOWE DLA PRZEMYSŁU

Zawiesie linowe Grommet — zamknięty obwód do zadań o dużych obciążeniach.

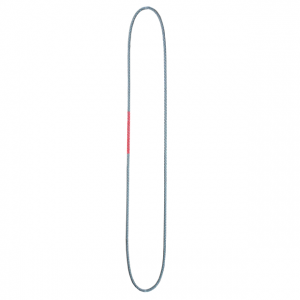

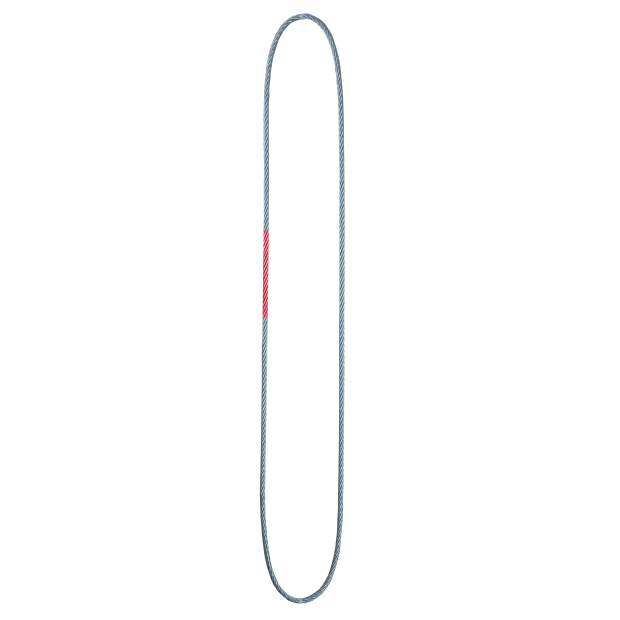

Zawiesie bezkońcowe wykonywane z jednego odcinka liny tworzącego konstrukcję Grommet. Dobór obejmuje średnicę zawiesia, średnicę zastosowanej liny, obwód Lo i rzeczywisty sposób podwieszenia.

Dwie średnice, dwa różne parametry

Średnica gotowego zawiesia nie jest średnicą liny użytej do jego wykonania. W tabeli podajemy oba wymiary w osobnych kolumnach, aby ułatwić jednoznaczny dobór.

Do uzgadnianych operacji ciężkiego podnoszenia

Grommet dobieramy do konkretnego ładunku, geometrii podparcia i organizacji operacji. Duża wartość tabelaryczna nie zastępuje oceny punktów nośnych i całego układu.

Obwód Lo i położenie miejsca łączenia

Wymiar zamówienia opisujemy jako obwód Lo zgodnie z rysunkiem. Oznaczone na czerwono miejsce łączenia nie może być narażone na zginanie — jego położenie należy uwzględnić w doborze.

DOBÓR DO ŁADUNKU

Ustalmy wykonanie do Twojego zadania.

Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.

PARAMETRY DO DOBORU

Tabela udźwigu — Grommet

Odróżnij średnicę gotowego zawiesia od średnicy zastosowanej liny. Następnie wybierz kolumnę dla układu prostego albo pętli. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.

Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.

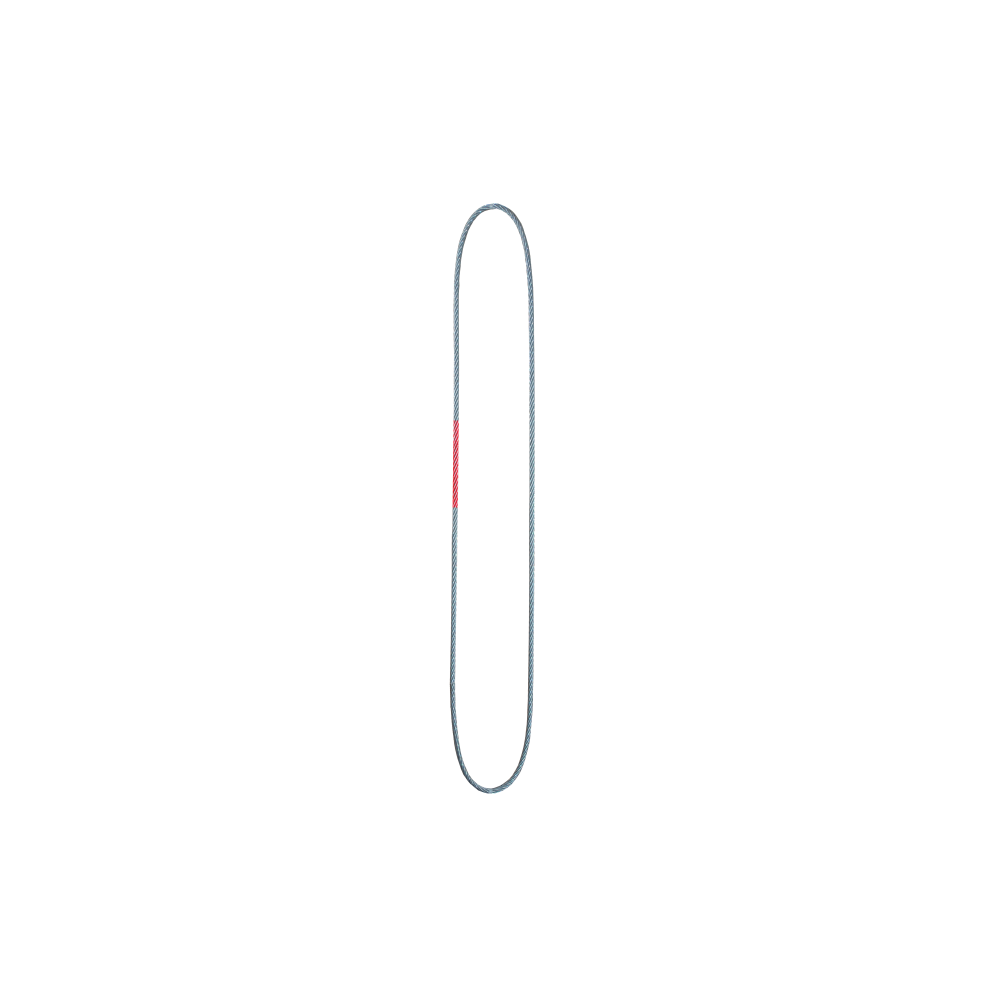

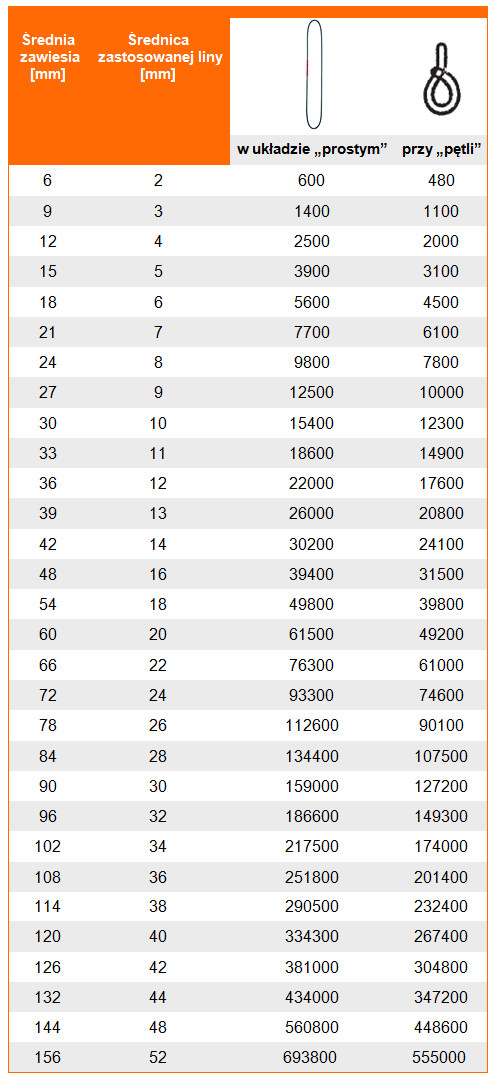

Średnice i DOR — Zawiesie linowe typu Grommet

Średnica zawiesia [mm]	Średnica zastosowanej liny [mm]	Układ prosty DOR [kg]	Układ pętli DOR [kg]
6	2	600	480
9	3	1 400	1 100
12	4	2 500	2 000
15	5	3 900	3 100
18	6	5 600	4 500
21	7	7 700	6 100
24	8	9 800	7 800
27	9	12 500	10 000
30	10	15 400	12 300
33	11	18 600	14 900
36	12	22 000	17 600
39	13	26 000	20 800
42	14	30 200	24 100
48	16	39 400	31 500
54	18	49 800	39 800
60	20	61 500	49 200
66	22	76 300	61 000
72	24	93 300	74 600
78	26	112 600	90 100
84	28	134 400	107 500
90	30	159 000	127 200
96	32	186 600	149 300
102	34	217 500	174 000
108	36	251 800	201 400
114	38	290 500	232 400
120	40	334 300	267 400
126	42	381 000	304 800
132	44	434 000	347 200
144	48	560 800	448 600
156	52	693 800	555 000

Sposób podparcia, promień zgięcia i warunki pracy mogą wymagać redukcji udźwigu. Nie zastępuj oceny konkretnego zestawu samym odczytem tabeli.

ORYGINALNA DOKUMENTACJA TECHNICZNA

Obwód Lo, oznaczenie złącza i podparcie liny

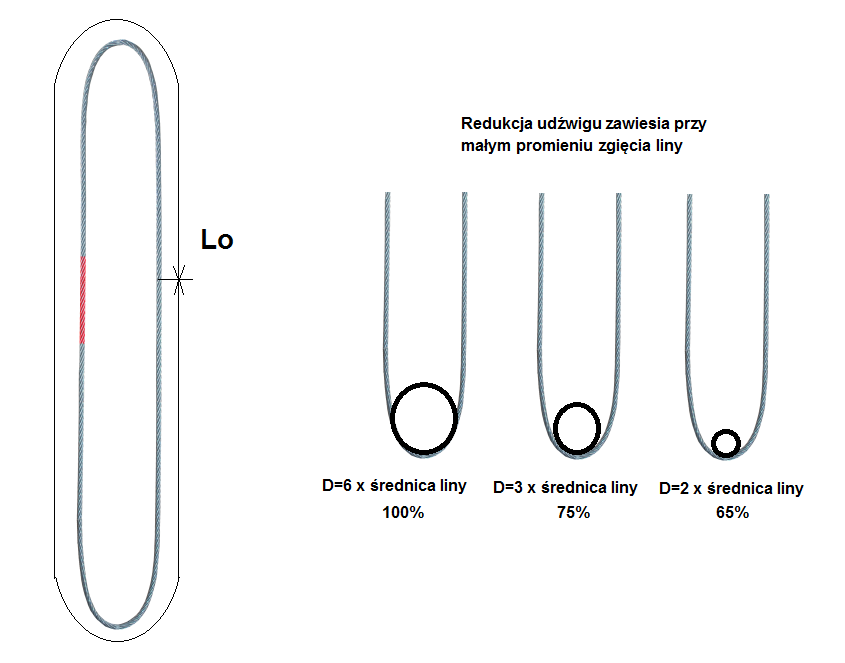

Na oryginalnym rysunku pozostawiliśmy obwód Lo, czerwone oznaczenie strefy łączenia oraz ilustrację wpływu promienia zgięcia. Nie zmienialiśmy konstrukcji ani oznaczeń.

* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
