Zawiesie linowe pętla + hak (Fkh)
KATALOG CECHO · DOBÓR DLA FIRM

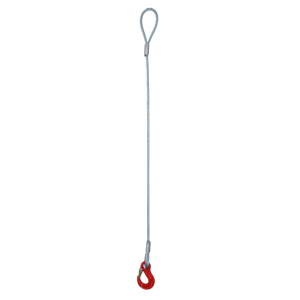

Jednocięgnowe zawiesie linowe z miękką pętlą na jednym końcu i hakiem na drugim. Dobieramy wymiary pętli, długość L, średnicę liny i hak do przewidzianego sposobu podnoszenia.
Pętla + hak FkhDługość L i wykonanie do zadania
Dobierzmy właściwy komplet.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.plPrześlij szkic, masę ładunku i potrzebny wymiar.
- Opis produktu
KONSTRUKCJAPętla + hak FkhJedno cięgno
MATERIAŁLina ocynkowanaMiękka pętla górna i zakończenie hakowe
WYKONANIEWymiar do zadaniaDługość robocza L na zamówienie
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Dobór zależy także od zakończeń, geometrii podwieszenia i warunków pracy.
ZAWIESIA LINOWE DLA PRZEMYSŁU
Zawiesie linowe pętla + hak Fkh — połączenie miękkiej pętli z osprzętem hakowym.
Jednocięgnowe zawiesie linowe z miękką pętlą na jednym końcu i hakiem na drugim. Dobieramy wymiary pętli, długość L, średnicę liny i hak do przewidzianego sposobu podnoszenia.
Pętla zamiast ogniwa głównego
Górne zakończenie stanowi miękka pętla linowa. Przy doborze trzeba uwzględnić wymiary i kształt elementu, na którym pętla będzie oparta, oraz swobodne ułożenie liny.
Hak dopasowany do punktu nośnego

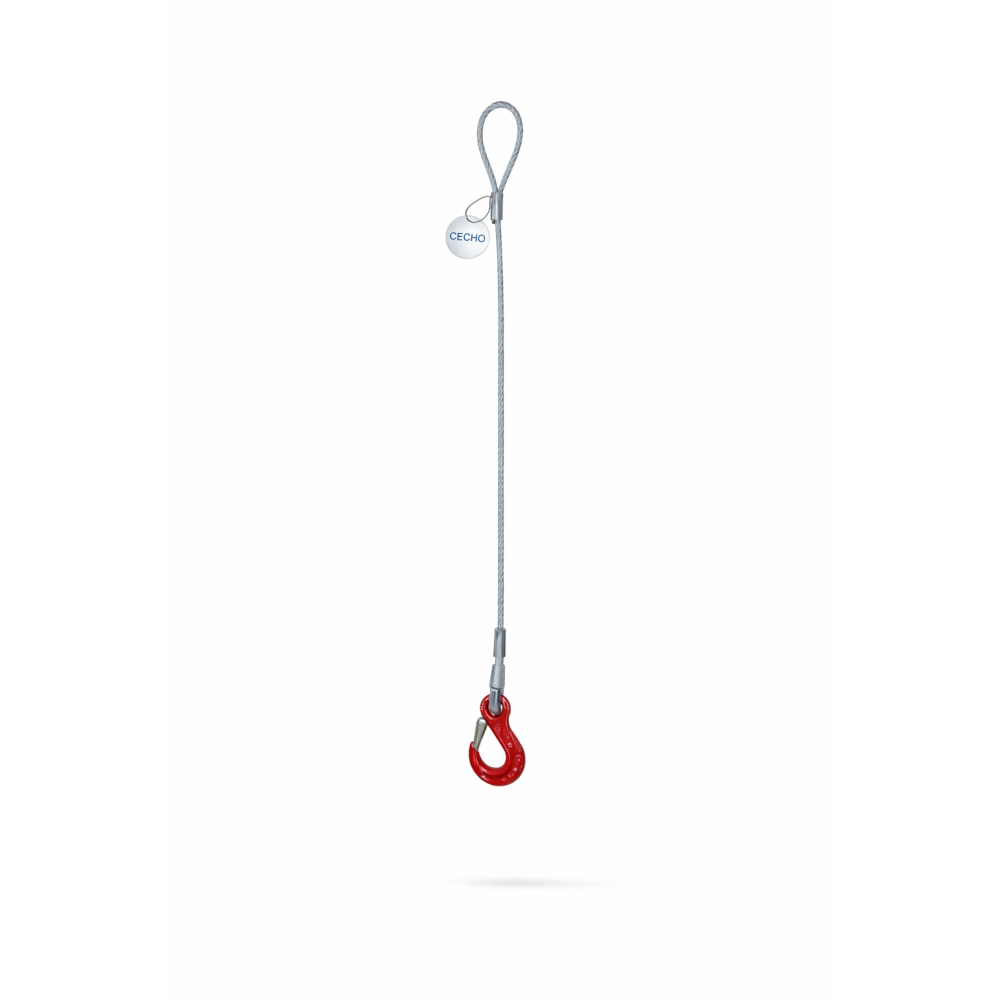

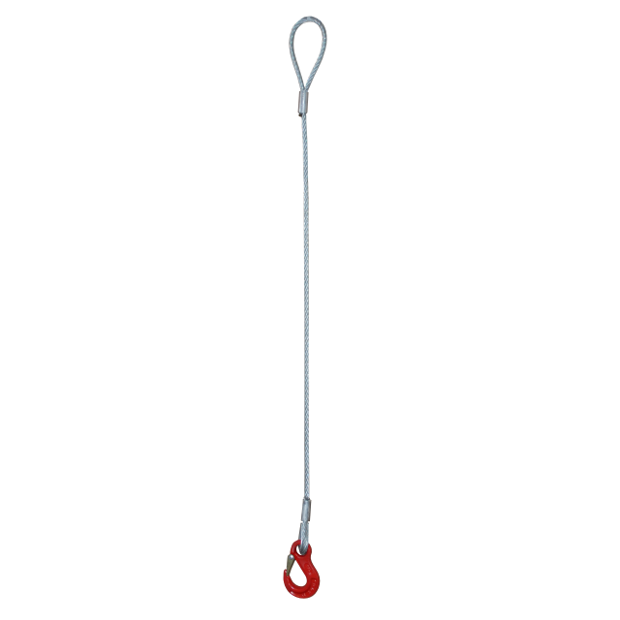

Dolny hak powinien pasować do zaczepu ładunku i przenosić obciążenie we właściwym kierunku. Fotografia pokazuje przykładowe wykonanie; konkretny rodzaj haka potwierdzamy w doborze.
Do prac produkcyjnych i montażowych
Fkh pozwala połączyć miękkie zakończenie linowe z możliwością zaczepienia ładunku hakiem. Pomagamy ustalić wykonanie dla pojedynczych operacji i powtarzalnego wyposażenia zakładu.
DOBÓR DO ŁADUNKU
Ustalmy wykonanie do Twojego zadania.
Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.
Długość i geometria
Podaj długość roboczą L zgodnie z rysunkiem oraz wymiary pętli, kausz lub elementów współpracujących.
Warunki i liczba kompletów
Opisz temperaturę, otoczenie i częstotliwość pracy. Podaj liczbę sztuk i termin. Przy wymianie dołącz oznakowanie obecnego zawiesia.
Sprawdzenia wymaga zarówno pętla, jak i hak.
Mały promień podparcia pętli lub nieprawidłowe ułożenie haka mogą ograniczyć możliwość użycia zestawu. Nie określaj DOR wyłącznie na podstawie średnicy liny.
PARAMETRY DO DOBORU

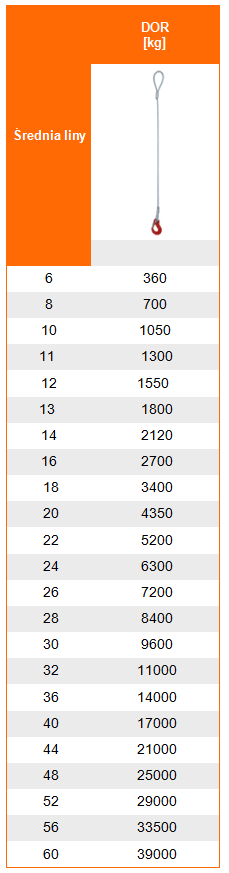

Tabela udźwigu — Pętla + hak Fkh
Podane wartości dotyczą zawiesia w układzie prostym przedstawionym w nagłówku. Inny sposób podwieszenia wymaga osobnego sprawdzenia. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  Układ prostyDOR [kg] |
|---|---|
| 6 | 360 |
| 8 | 700 |
| 10 | 1 000 |
| 11 | 1 300 |
| 12 | 1 500 |
| 13 | 1 750 |
| 14 | 2 000 |
| 16 | 2 700 |
| 18 | 3 150 |
| 20 | 4 000 |
| 22 | 5 000 |
| 24 | 6 300 |
| 26 | 7 000 |
| 28 | 8 000 |
| 30 | 9 600 |
| 32 | 11 000 |
| 36 | 14 000 |
| 40 | 17 000 |
| 44 | 21 000 |
| 48 | 25 000 |
| 52 | 29 000 |
| 56 | 33 500 |
| 60 | 39 000 |
Sposób podparcia, promień zgięcia i warunki pracy mogą wymagać redukcji udźwigu. Nie zastępuj oceny konkretnego zestawu samym odczytem tabeli.
ORYGINALNA DOKUMENTACJA TECHNICZNA
Pętla, zakończenie hakowe i długość robocza

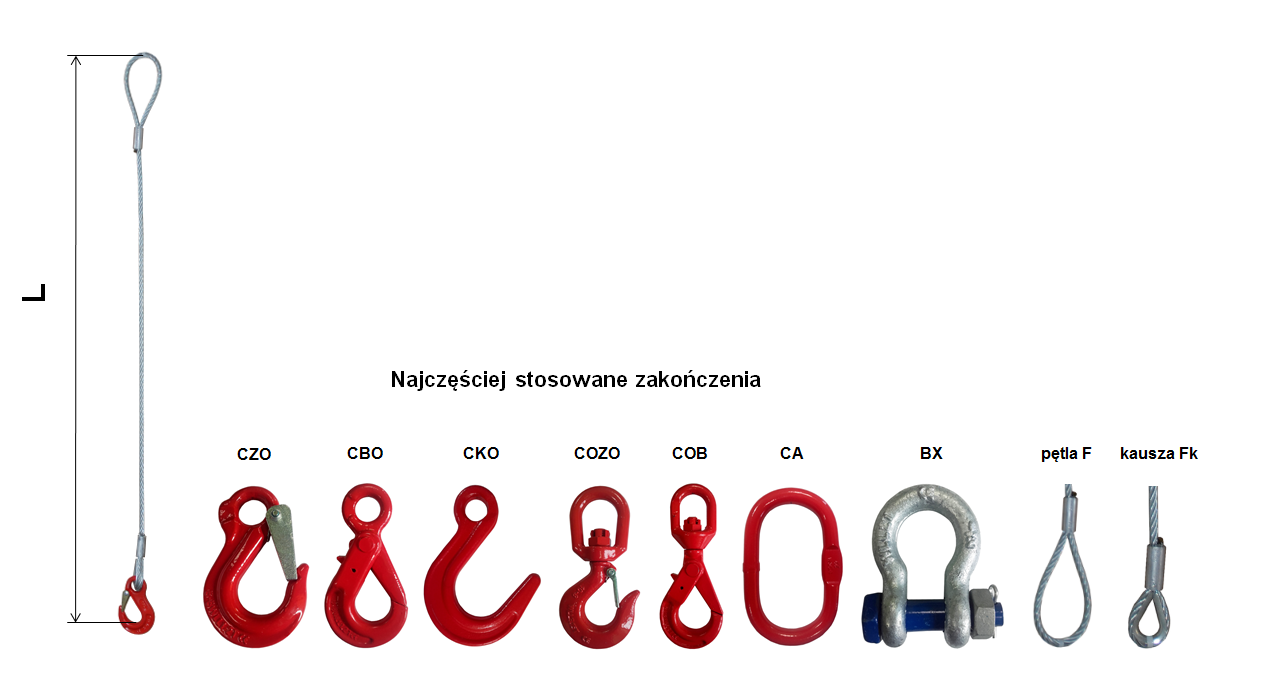

Zachowaliśmy oryginalną planszę zakończeń i pomiaru L. Przy zamówieniu wskaż wymiary pętli, rodzaj haka i długość mierzoną między punktami nośnymi.
Pomiar do zamówieniaDługość robocza L
WykonaniePętla + hak Fkh
Dokumenty kompletuDeklaracja zgodności i instrukcja
* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala zidentyfikować producenta, numer seryjny, DOR, wymiar roboczy i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
Pętla + hak Fkh — pytania o dobór
Czym Fkh różni się od zawiesia z ogniwem głównym?
W Fkh na górze znajduje się miękka pętla linowa zamiast oddzielnego ogniwa głównego. Dlatego szczególnie ważne są jej wymiary i podparcie na elemencie urządzenia podnoszącego.
Czy można dobrać inny hak?
Rodzaj, rozmiar i dostępność haka ustalamy dla zamówionego wykonania. Podaj wymiary zaczepu, masę ładunku oraz wymagany sposób połączenia.
Co przesłać do przygotowania oferty?
Masę i wymiary ładunku, szkic podwieszenia, dane zaczepów i potrzebną długość. Dodaj warunki pracy, liczbę sztuk oraz oczekiwany termin. Przy wymianie pomocne są zdjęcia oznakowania obecnego zawiesia.
Czy CECHO zapewnia dokumentację i przeglądy?
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Możesz też uzgodnić z Dariuszem Skwarkiem zakres, miejsce i termin kontroli zawiesi używanych w firmie.
DOBÓR I WYCENA DLA FIRM
Potrzebujesz wykonania Pętla + hak Fkh?
Prześlij szkic lub zadzwoń. Dobierzemy parametry i długość do sposobu pracy w Twojej firmie.
