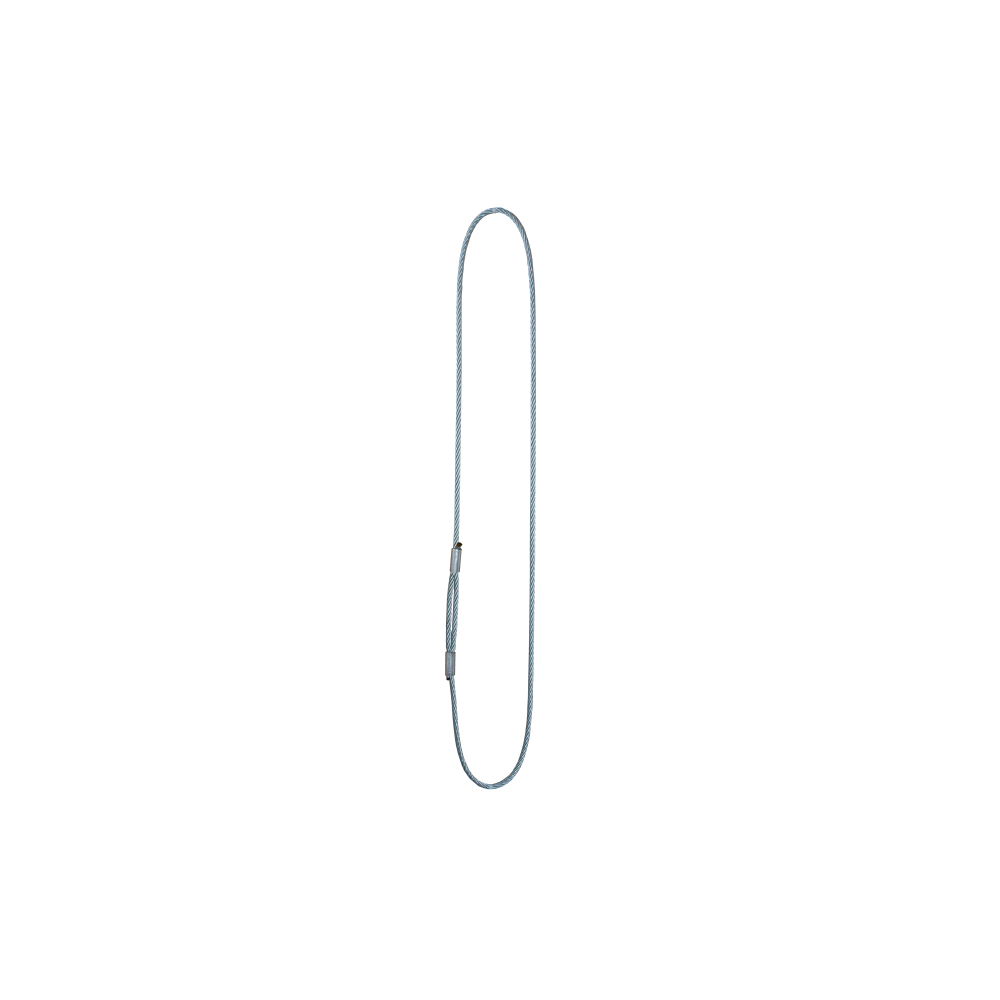

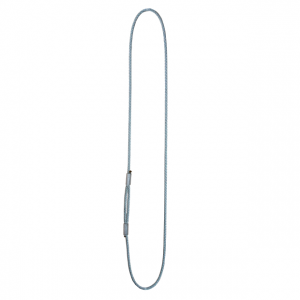

Zawiesie linowe (bezkońcowe) o obwodzie zamkniętym typ "FO"
KATALOG CECHO · DOBÓR DLA FIRM
Zawiesie linowe o obwodzie zamkniętym, łączone tulejami zaciskowymi. Przy doborze ustalamy długość, średnicę liny i sposób opasania ładunku; tabela odnosi się do przedstawionego układu pętli.
Bezkońcowe FODługość L i wykonanie do zadania
Dobierzmy właściwy komplet.
Zapytaj o dobór i wycenę →+48 33 825 04 84biuro@cecho.plPrześlij szkic, masę ładunku i potrzebny wymiar.
- Opis produktu
KONSTRUKCJABezkońcowe FOObwód zamknięty
MATERIAŁLina ocynkowanaWykonanie zaciskane tulejami aluminiowymi
WYKONANIEWymiar do zadaniaDługość robocza L na zamówienie
NORMA ZAWIESIPN-EN 13414-1W zakresie jej zastosowania*
DOKUMENTACJADeklaracja CEDeklaracja zgodności i instrukcjaWSPARCIE W EKSPLOATACJISerwis i przeglądyKontrole zawiesi CECHODOR oznacza dopuszczalne obciążenie robocze całego zawiesia w określonym układzie. Dobór zależy także od zakończeń, geometrii podwieszenia i warunków pracy.
ZAWIESIA LINOWE DLA PRZEMYSŁU

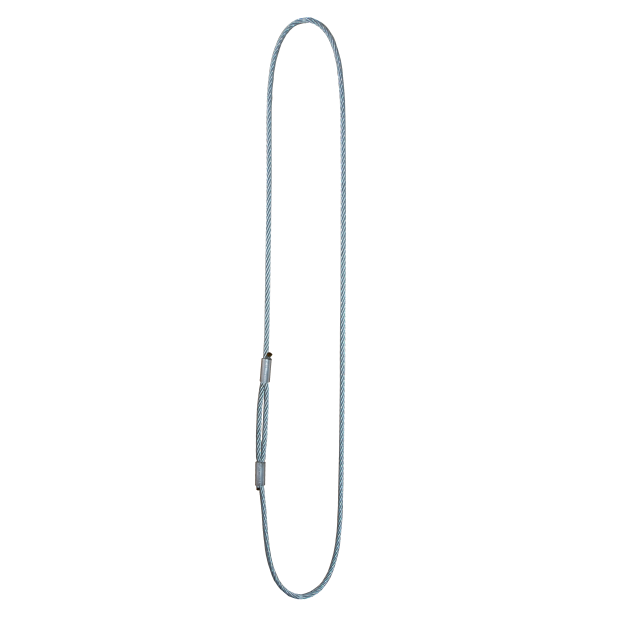

Zawiesie linowe bezkońcowe FO — zamknięta pętla do dobranego układu pracy.
Zawiesie linowe o obwodzie zamkniętym, łączone tulejami zaciskowymi. Przy doborze ustalamy długość, średnicę liny i sposób opasania ładunku; tabela odnosi się do przedstawionego układu pętli.
Zamknięty obwód, bez wolnych końców
Typ FO jest wykonaniem bezkońcowym z połączeniem zaciskanym. Nie należy utożsamiać go z zawiesiem Grommet — to inne konstrukcje, z osobnymi tabelami udźwigu.
Do opasania odpowiednio dobranego ładunku
Zastosowanie zależy od kształtu ładunku, powierzchni podparcia oraz przewidzianego sposobu podwieszenia. Pomagamy ocenić, czy zamknięta pętla jest odpowiednim rozwiązaniem dla danej operacji.
Wymiar uzgodniony przed wykonaniem
Podaj długość roboczą L zgodnie z rysunkiem. Jeżeli dysponujesz jedynie obwodem, zaznacz sposób pomiaru, aby uniknąć zamówienia zawiesia o niewłaściwej długości.
DOBÓR DO ŁADUNKU
Ustalmy wykonanie do Twojego zadania.
Do przygotowania propozycji potrzebujemy trzech grup informacji. Szkic lub zdjęcie połączenia często wyjaśnia więcej niż sama nazwa zawiesia.
Długość i geometria
Podaj długość roboczą L zgodnie z rysunkiem oraz wymiary pętli, kausz lub elementów współpracujących.
Warunki i liczba kompletów
Opisz temperaturę, otoczenie i częstotliwość pracy. Podaj liczbę sztuk i termin. Przy wymianie dołącz oznakowanie obecnego zawiesia.
Tabela FO dotyczy układu pętli pokazanego w nagłówku.
Nie przenoś tych wartości na inne sposoby zawieszenia ani na konstrukcję Grommet. Mały promień podparcia i warunki pracy mogą wymagać ograniczenia dopuszczalnego obciążenia.
PARAMETRY DO DOBORU

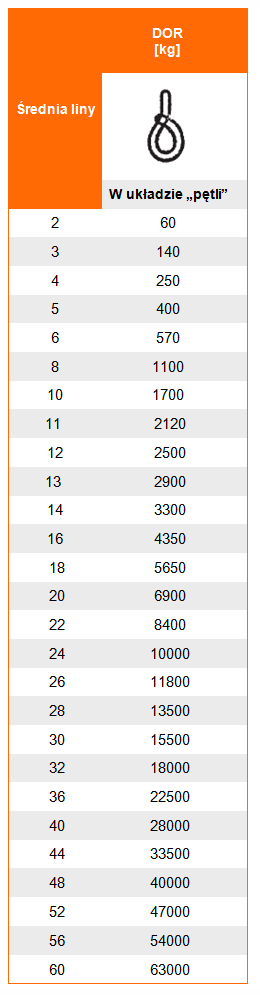

Tabela udźwigu — Bezkońcowe FO
Podane wartości dotyczą układu pętli przedstawionego w nagłówku. Nie stosuj ich automatycznie do innego sposobu podwieszenia. Ostateczny DOR zamówionego wykonania potwierdzają jego oznakowanie i dokumentacja.
| Średnica liny d [mm] |  Układ pętliDOR [kg] |
|---|---|
| 2 | 60 |
| 3 | 140 |
| 4 | 250 |
| 5 | 400 |
| 6 | 570 |
| 8 | 1 100 |
| 10 | 1 700 |
| 11 | 2 120 |
| 12 | 2 500 |
| 13 | 2 900 |
| 14 | 3 300 |
| 16 | 4 350 |
| 18 | 5 650 |
| 20 | 6 900 |
| 22 | 8 400 |
| 24 | 10 000 |
| 26 | 11 800 |
| 28 | 13 500 |
| 30 | 15 500 |
| 32 | 18 000 |
| 36 | 22 500 |
| 40 | 28 000 |
| 44 | 33 500 |
| 48 | 40 000 |
| 52 | 47 000 |
| 56 | 54 000 |
| 60 | 63 000 |
Sposób podparcia, promień zgięcia i warunki pracy mogą wymagać redukcji udźwigu. Nie zastępuj oceny konkretnego zestawu samym odczytem tabeli.
ORYGINALNA DOKUMENTACJA TECHNICZNA
Długość robocza FO i promień zgięcia

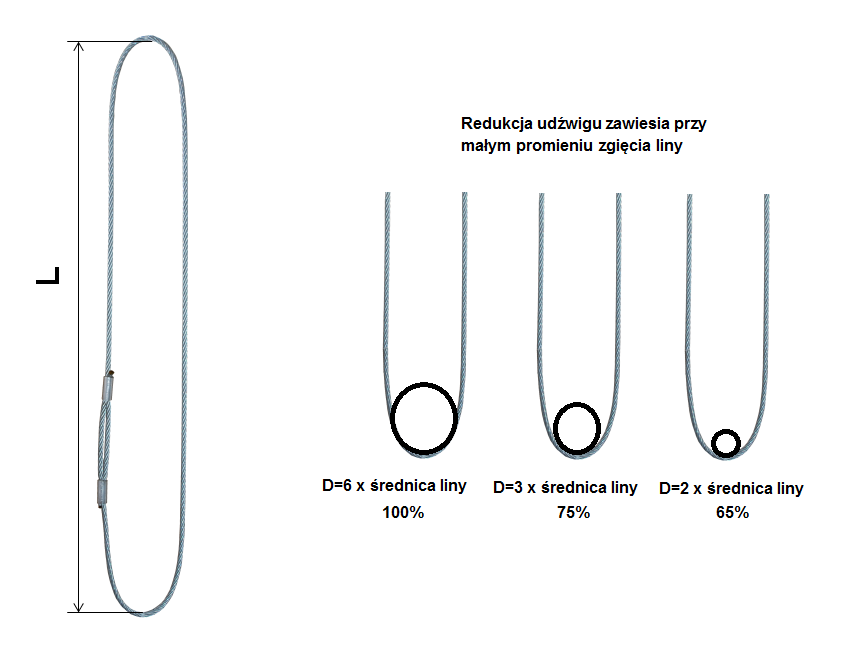

Rysunek przedstawia długość L, połączenie tulejami oraz zależność wykorzystania udźwigu od podparcia liny. Zachowano oryginalną geometrię i oznaczenia.
Pomiar do zamówieniaDługość robocza L
WykonanieBezkońcowe FO
Dokumenty kompletuDeklaracja zgodności i instrukcja
* Zakres normy i wymagania potwierdzamy dla konkretnego wykonania. Parametry temperatury i środowiska pracy zależą od konstrukcji liny, rdzenia, zakończeń i osprzętu; należy stosować dokumentację dostarczonego zawiesia.
DOKUMENTACJA PRODUKTU
Deklaracja zgodności i instrukcja
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Oznakowanie pozwala zidentyfikować producenta, numer seryjny, DOR, wymiar roboczy i znak CE.
WSPARCIE W EKSPLOATACJI
Serwis i przeglądy zawiesi
Uzgodnij ocenę stanu zawiesi używanych w zakładzie. Zakres, miejsce i termin kontroli ustalamy indywidualnie.
Dariusz Skwarek
+48 692 943 742
dskwarek@cecho.pl
Możliwość dalszej eksploatacji zależy od oceny konkretnego egzemplarza.
PYTANIA PRZED ZAMÓWIENIEM
Bezkońcowe FO — pytania o dobór
Czy FO i Grommet to to samo zawiesie?
Nie. FO jest bezkońcowym zawiesiem zaciskanym tulejami. Grommet ma inną konstrukcję obwodu i osobną tabelę. Dobór musi odnosić się do właściwego typu.
Czy podawać długość czy obwód?
Dla FO posługujemy się długością roboczą L pokazaną na rysunku. Jeżeli podajesz obwód, opisz go jednoznacznie. Ostateczny wymiar ustalimy przed wykonaniem.
Co przesłać do przygotowania oferty?
Masę i wymiary ładunku, szkic podwieszenia, dane zaczepów i potrzebną długość. Dodaj warunki pracy, liczbę sztuk oraz oczekiwany termin. Przy wymianie pomocne są zdjęcia oznakowania obecnego zawiesia.
Czy CECHO zapewnia dokumentację i przeglądy?
Do zawiesia dołączamy deklarację zgodności oraz instrukcję użytkowania. Możesz też uzgodnić z Dariuszem Skwarkiem zakres, miejsce i termin kontroli zawiesi używanych w firmie.
DOBÓR I WYCENA DLA FIRM
Potrzebujesz wykonania Bezkońcowe FO?
Prześlij szkic lub zadzwoń. Dobierzemy parametry i długość do sposobu pracy w Twojej firmie.
