Trawersa do big bagów typ TBB
TBB · KATALOG DLA FIRM
Trawersa TBB służy do podnoszenia worków typu big-bag. Krzyżowa konstrukcja rozkłada punkty podwieszenia do czterech uchwytów worka, a górne ucho umożliwia połączenie z urządzeniem podnoszącym. W CECHO pomagamy dobrać wykonanie do masy napełnionego worka i geometrii jego uchwytów.
Dobierz trawersę do worka i ładunku
Parametry, dokumentacja oraz bezpośredni kontakt z technikiem.
Zapytaj o TBB+48 692 943 742dskwarek@cecho.pl- Opis produktu
OBSŁUGA BIG-BAGÓW · CECHO
Trawersa TBB do big-bagów
Trawersa TBB służy do podnoszenia worków typu big-bag. Krzyżowa konstrukcja rozkłada punkty podwieszenia do czterech uchwytów worka, a górne ucho umożliwia połączenie z urządzeniem podnoszącym. W CECHO pomagamy dobrać wykonanie do masy napełnionego worka i geometrii jego uchwytów.
Najważniejsze cechy
- Krzyżowy układ z czterema punktami podwieszenia worka.
- Cztery wykonania: TBB – 1, TBB – 1,5, TBB - 2 i TBB - 3.
- DOR, wymiary A, B, C, L i masa dla każdego wykonania w tabeli.
- Oznakowanie CE, deklaracja zgodności i świadectwo jakości 2.1.
DO WORKÓW BIG-BAGUkład krzyżowyCztery punkty podwieszenia
DOR WARIANTÓW1000–3000 kgParametry całego wykonania
OZNAKOWANIEZnak CEDOR i rozmiar
DOKUMENTACJADeklaracja zgodnościŚwiadectwo jakości 2.1
DOBÓR DLA FIRMWsparcie techniczneWorek, uchwyty i urządzenie
SERWIS I PRZEGLĄDYKontakt z technikiemWsparcie w eksploatacji
DOBÓR DO KONKRETNEGO ZADANIA
Jak dobrać trawersę do big-bagów?
Rozwiązanie do obsługi big-bagów w procesach produkcyjnych, magazynowych i przeładunkowych, w których worek jest podnoszony za przewidziane do tego uchwyty. Dobór opieramy na danych worka i urządzenia, a nie wyłącznie na ciężarze samej zawartości.
Masa całego ładunku
Określ masę worka wraz z zawartością. Wskaż potrzebny wariant TBB albo prześlij dane do doboru. Parametry poszczególnych wykonań podano w tabeli.
Urządzenie i miejsce pracy
Podaj dane haka urządzenia podnoszącego, dostępną wysokość oraz sposób odkładania worka. Zaznacz ograniczenia przestrzeni i wymagania stanowiska.
Udźwig trawersy nie zastępuje sprawdzenia worka i urządzenia podnoszącego.
Przed użyciem trzeba potwierdzić zgodność całego zestawu z przewidzianym zadaniem, oznakowaniem i dokumentacją jego elementów. Samo dopasowanie czterech uchwytów worka do trawersy nie potwierdza jeszcze prawidłowego doboru.
BUDOWA I WYMIARY

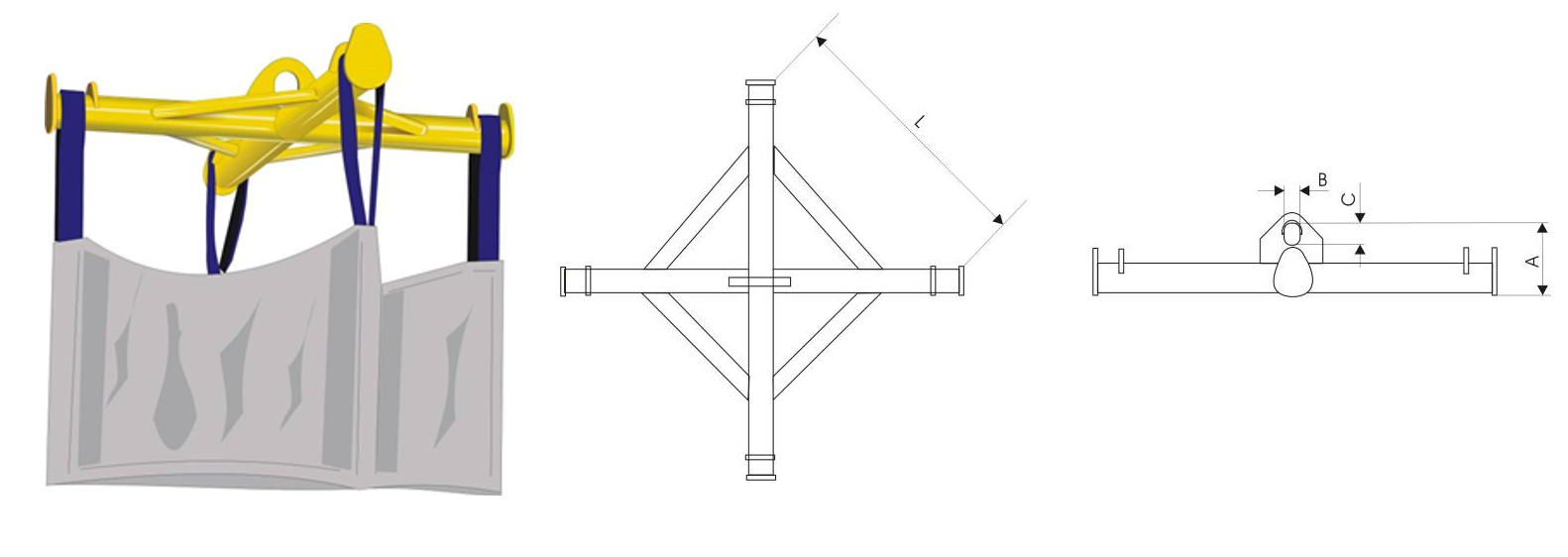

Ilustracja i rysunek wymiarowy

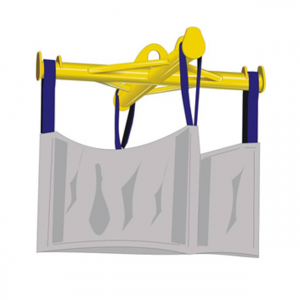

Rysunek pokazuje budowę trawersy oraz oznaczenia A, B, C i L. Ilustracja z workiem przedstawia sposób zastosowania; zakres dostawy potwierdzamy w ofercie.
Otwórz oryginalny rysunekDANE POSZCZEGÓLNYCH WYKONAŃ

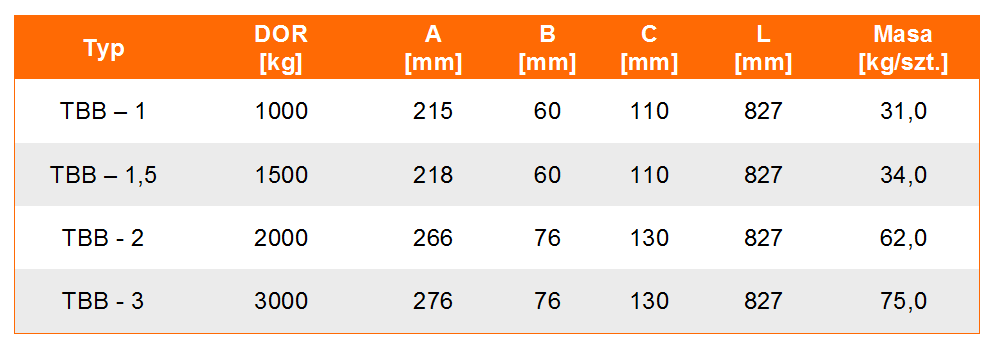

Tabela parametrów technicznych
Na telefonie przesuń tabelę w bok, aby zobaczyć wszystkie kolumny.
| Typ | DOR [kg] | A [mm] | B [mm] | C [mm] | L [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|
| TBB – 1 | 1000 | 215 | 60 | 110 | 827 | 31,0 |
| TBB – 1,5 | 1500 | 218 | 60 | 110 | 827 | 34,0 |
| TBB - 2 | 2000 | 266 | 76 | 130 | 827 | 62,0 |
| TBB - 3 | 3000 | 276 | 76 | 130 | 827 | 75,0 |
DOR — dopuszczalne obciążenie robocze. Wymiary podano w milimetrach, a DOR i masę w kilogramach. Dane każdego wiersza dotyczą wskazanego typu; nie łącz parametrów różnych wykonań.
DOKUMENTACJA
Oznakowanie i dokumenty
Oznakowanie TBB obejmuje znak CE, dopuszczalne obciążenie robocze i rozmiar. Dokumentacja produktu obejmuje:
- deklarację zgodności,
- świadectwo jakości 2.1.
W zapytaniu podaj symbol wybranego wykonania. Przy konsultacji posiadanego egzemplarza dołącz zdjęcie jego oznakowania oraz dostępne dokumenty.
SERWIS I PRZEGLĄDY
Wsparcie podczas eksploatacji
Chcesz uzgodnić kontrolę osprzętu, skonsultować jego stan albo przygotować przegląd? Skontaktuj się z technikiem CECHO.
Prześlij zdjęcia, oznaczenia egzemplarza i opis warunków pracy. Ustalimy potrzebne informacje oraz możliwy zakres dalszych czynności.
PYTANIA PRZED OFERTĄ
Najczęstsze pytania o TBB
Jakie udźwigi ma trawersa TBB?
W tabeli znajdują się cztery wykonania o DOR 1000, 1500, 2000 i 3000 kg. Każde ma własne wymiary oraz masę. Dane jednego wiersza należy traktować jako kompletny zestaw parametrów.
Czy TBB będzie pasować do naszego big-baga?
Dopasowanie wymaga sprawdzenia geometrii i parametrów worka. Prześlij jego kartę lub zdjęcie, rozstaw uchwytów oraz masę napełnionego worka. Technik CECHO pomoże ustalić właściwe wykonanie.
Czy worek pokazany na ilustracji jest w zestawie?
Ilustracja pokazuje zastosowanie trawersy. Zakres dostawy oraz ewentualne wyposażenie dodatkowe trzeba potwierdzić w ofercie.
KONSULTACJA I OFERTA DLA FIRM
Dobierzmy trawersę do Twoich big-bagów
Wyślij zdjęcie worka, wymiary uchwytów i masę ładunku. Odpowiemy, jakie dane są potrzebne do doboru TBB i przygotujemy ofertę dla Twojej firmy.
