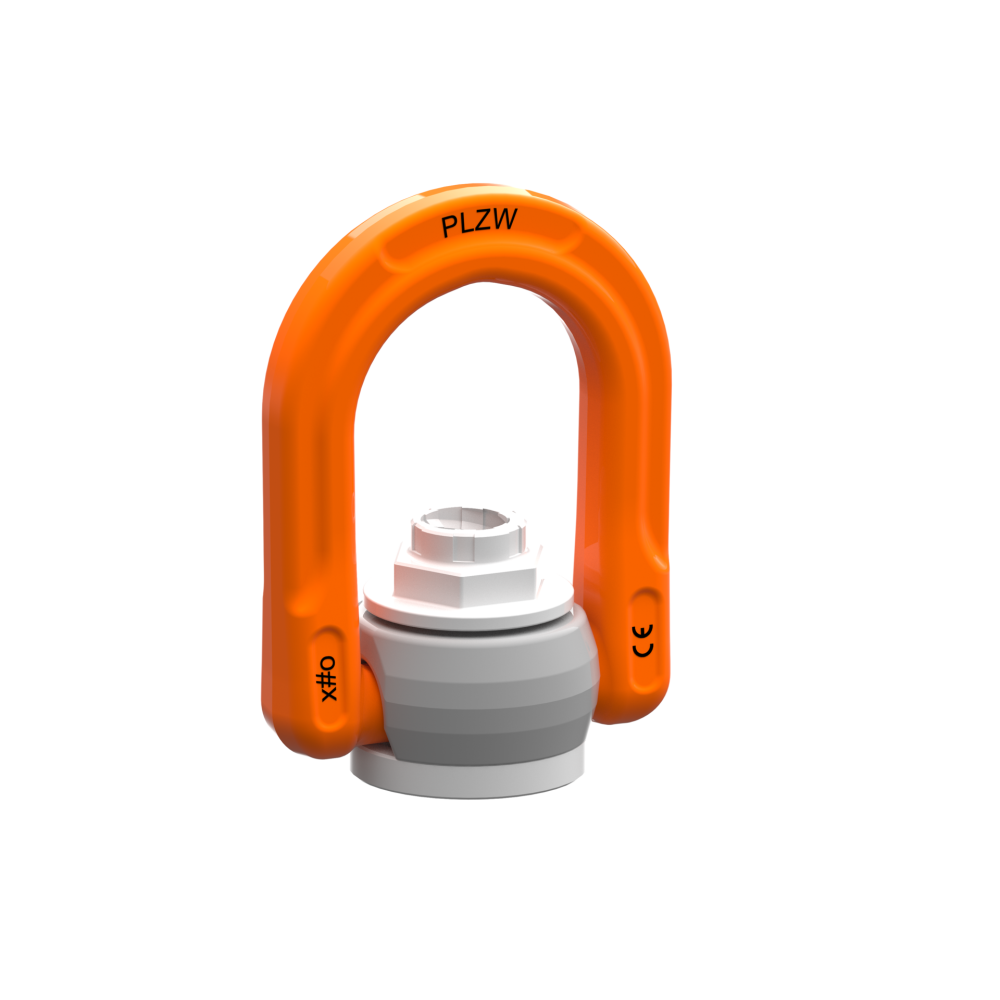

Punkt z nakrętką na pręt DW15 pewag PLZW-DW
Producent: pewagDystrybucja i dobór: CECHO
PEWAG WINNER PROFILIFT
pewag PLZW-DW to punkt podnoszenia z nakrętką do pręta kotwiącego DW15. DOR 3,6 t przy zgodnym pręcie, odpowiednim podłożu i montażu według instrukcji producenta.
3,6 tDopuszczalne obciążenie robocze1 wykonanie w tabeli producenta
Potrzebujesz doboru punktu do przykręcania PLZW-DW?
Podaj masę ładunku, typ gwintu i schemat podnoszenia.
Zapytaj CECHO o PLZW-DW →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt do przykręcania pewag PLZW-DW — najważniejsze informacje
PEWAG PROFILIFTPLZW-DWNakrętka na pręt kotwiący
DOR3,6 tZgodny pręt i zakotwienie
GWINTDW15Klucz 27 mm · 150 Nm
WSPARCIE CECHODobór i dokumentacjaKontakt z technikiem →
PUNKT DO PRZYKRĘCANIA
Połączenie z prętem kotwiącym DW15.
Nakrętka ma gwint walcowany typu DW15 stosowany w prętach kotwiących. Model służy m.in. do podnoszenia elementów betonowych i konstrukcji wyposażonych w odpowiednio osadzony pręt. Nie jest nakrętką z gwintem metrycznym M15.
Sześciokąt pod klucz 27 mm umożliwia dokręcenie momentem 150 Nm. Górna część nakrętki ma dodatkowe zabezpieczenie; pręt musi wystawać na wysokość pozwalającą mu zadziałać. Punkt powinien przylegać całą powierzchnią.
Instrukcja uzależnia maksymalny DOR od zastosowania nowego pręta o nośności 90 kN i odpowiedniego podłoża, z uwzględnieniem wytrzymałości betonu. Wartość 90 kN dotyczy pręta i nie stanowi DOR punktu. Numer seryjny ułatwia ewidencję kontroli; peTAG jest opcją.
Zobacz akcesoria zawiesiowe →DANE TECHNICZNE PEWAG

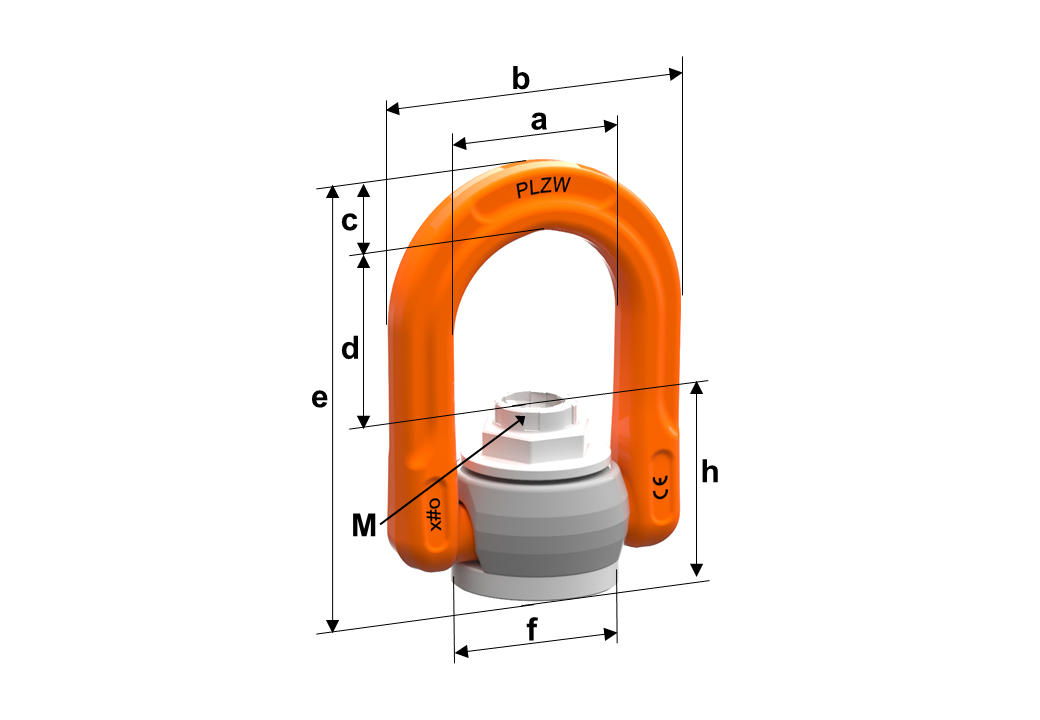

Rysunek wymiarowy i tabela PLZW-DW
Porównaj gwint, długość połączenia oraz geometrię punktu. DOR zależy od kierunku obciążenia i nośności podłoża.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | h [mm] | Klucz [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLZW-DW 3,6T DW15 | DW15 | 3,6 | 50 | 83 | 19 | 45 | 112 | 45 | 50 | 27 | 0,85 |
DOR w tonach, masa w kg/szt., wymiary w mm. Kierunki obciążenia i współczynniki dla układu wielopunktowego sprawdzaj w instrukcji właściwego modelu. Źródło: karta producenta pewag PLZW-DW ↗.
DOBÓR Z DYSTRYBUTOREM
Dobierz PLZW-DW do ładunku i miejsca montażu.
Prześlij masę ładunku, schemat rozmieszczenia punktów i dane gwintu. CECHO pomoże dobrać właściwy rozmiar.
Gwint i podłoże
Zweryfikuj gwint DW15, nośność nowego pręta 90 kN i sposób zakotwienia. Nie zastępuj go prętem z gwintem metrycznym. Długość pręta musi zapewnić działanie zabezpieczenia nakrętki.
Montaż i sprawdzenie
Dokręć momentem 150 Nm, sprawdź pełne przyleganie podstawy i ustawienie ucha. Użytkowanie wyłącznie w kierunkach i warunkach określonych instrukcją.
DOKUMENTACJA PRODUCENTA
Właściwa instrukcja dla modelu.
Instrukcja PLZW-DW, wydanie 01/2025 (DE) ↗. Sprawdź wymagania montażu, kierunki obciążenia i ograniczenia użytkowania.
Dokumenty wymagane dla dostawy uzgodnij przy zapytaniu. Deklarację zgodności i świadectwa dobieramy do konkretnego wyrobu oraz zamówienia.
Karta PLZW-DW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Przed użyciem sprawdzaj oznaczenia, gwint, ucho oraz prawidłowe działanie mechanizmu. Punkt z pęknięciem, odkształceniem lub uszkodzonym gwintem wycofaj z użycia. Kontrole i wymianę części powierz kompetentnemu personelowi.
Zobacz zakres serwisu CECHO →PYTANIA O PLZW-DW
Co sprawdzić przed doborem?
Kto produkuje punkt do przykręcania PLZW-DW?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga w doborze osprzętu oraz przygotowaniu oferty.
Czy DW15 to gwint M15?
Nie. DW15 jest specjalnym gwintem pręta kotwiącego. Wymaga zgodnego pręta, a nie zwykłej śruby metrycznej.
Czy można zastosować pręt używany?
Nie. Instrukcja PLZW-DW wymaga nowego pręta kotwiącego.
Czy 90 kN oznacza udźwig punktu?
Nie. To wymaganie dotyczące pręta w podłożu. DOR samego PLZW-DW wynosi 3,6 t przy spełnieniu warunków montażu.
Jakie informacje przesłać do wyceny?
Prześlij masę ładunku, gwint, dostępną głębokość i materiał konstrukcji oraz kierunki obciążenia.
