Punkt mocujący RGS
Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · ŚRUBA Z UCHEM · CIĄG OSIOWY

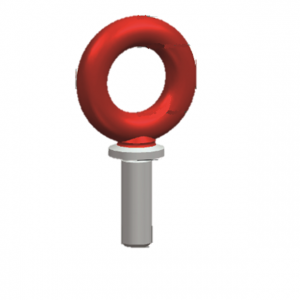

Wysokowytrzymała śruba z nieruchomym uchem do podnoszenia części maszyn. RGS jest dokręcany ręcznie i przeznaczony do osiowego kierunku obciążenia 0°.
0,2–36 tDOR pojedynczego punktu przy 0°22 wykonań w tabeli producenta
Potrzebujesz doboru punktu mocującego RGS?
Podaj masę ładunku, gwint, liczbę punktów i kierunek ciągnięcia. Sprawdzimy, czy RGS pasuje do planowanego podnoszenia.
Zapytaj CECHO o RGS →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący pewag RGS — najważniejsze informacje
PEWAG PRO POINTSUcho nieruchomeDo części maszyn
KIERUNEK SIŁYCiąg osiowy 0°Bez obciążania ukośnego
MONTAŻDokręcanie ręczneWspółczynnik 4:1
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →
PODNOSZENIE OSIOWE
Stałe ucho do prostego podnoszenia.

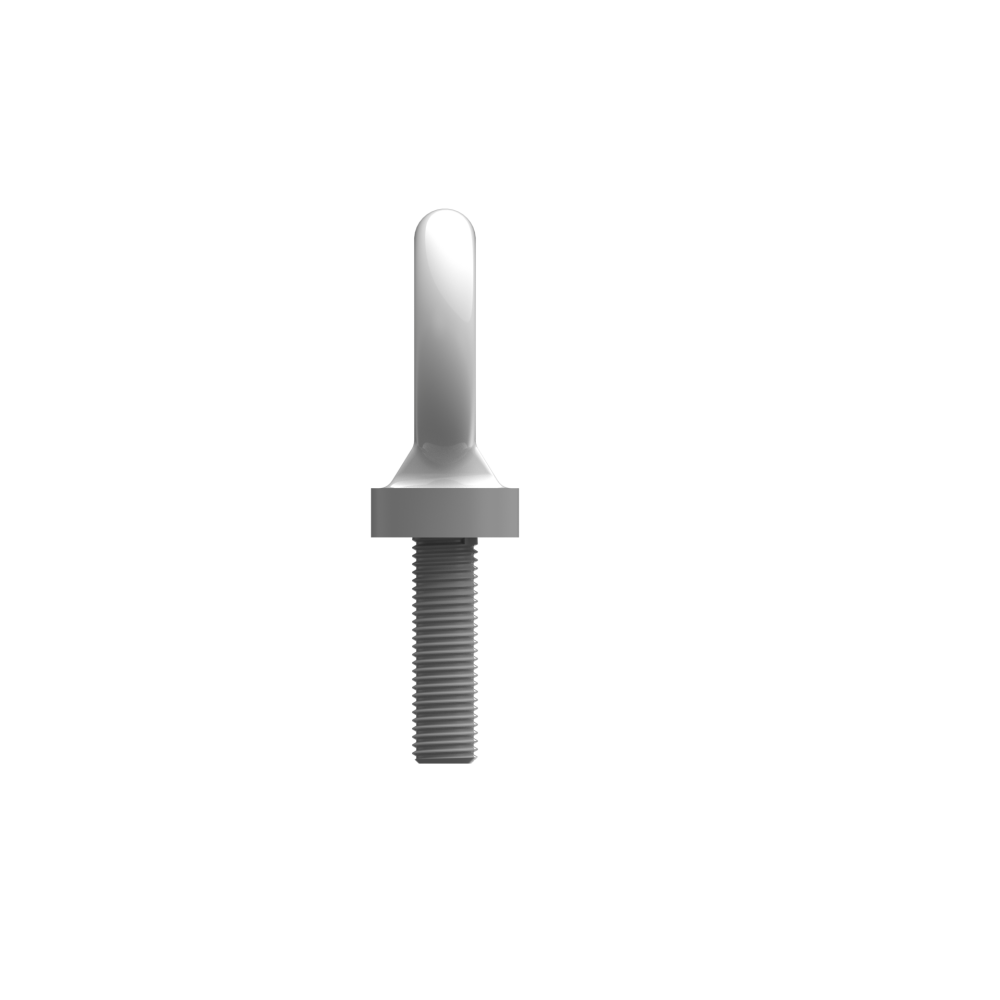

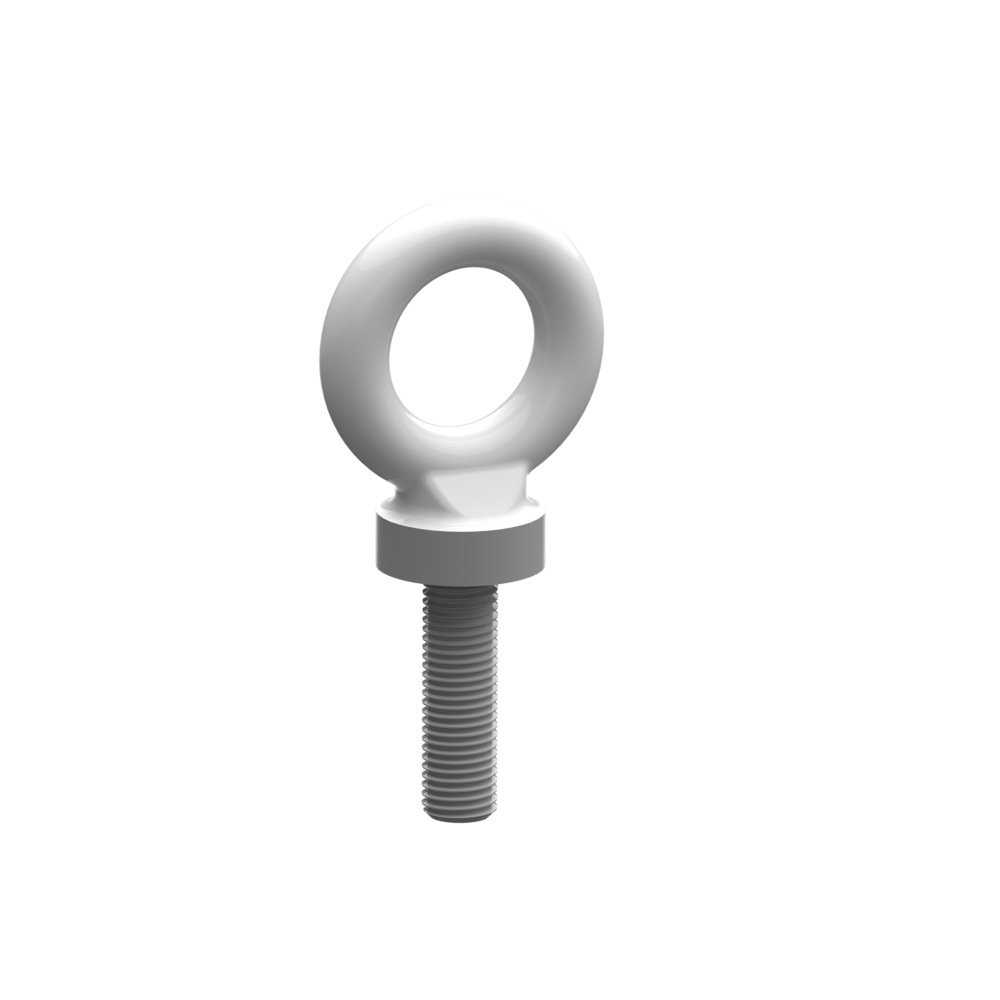

pewag RGS jest wkręcanym punktem do podnoszenia elementów maszyn. Ma nieruchome ucho połączone z trzpieniem gwintowanym; rozmiar dobiera się do gwintu w konstrukcji i wymaganej nośności.
Producent dopuszcza ciąg osiowy 0°. RGS nie jest przeznaczony do ciągnięcia ukośnego ani obciążania poprzecznego. Siła musi działać w dozwolonym kierunku, a element zawiesia swobodnie mieścić się w uchu.
Śrubę dokręca się ręcznie. Przy zmianie kierunku siły CECHO pomoże dobrać odpowiedni obrotowy punkt podnoszenia, zamiast obciążać sztywne ucho RGS poza dopuszczonym zakresem.
DANE TECHNICZNE PEWAG

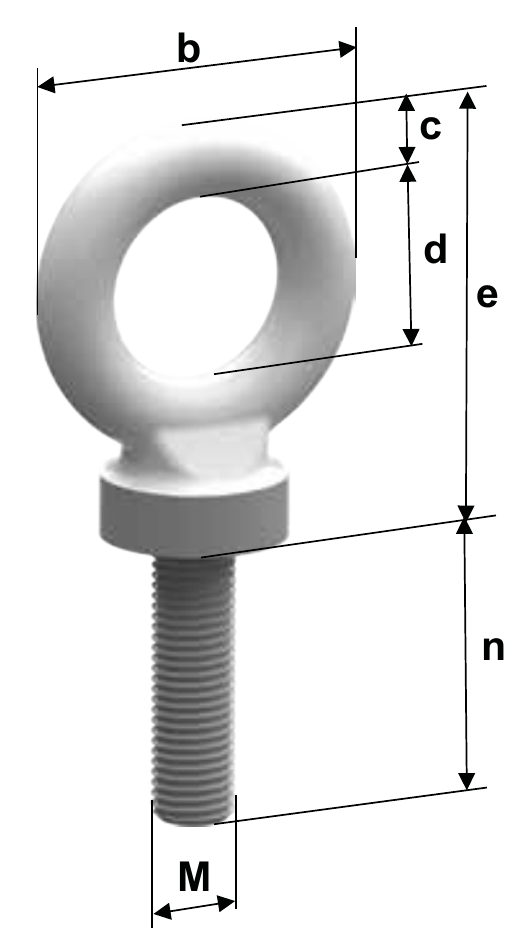

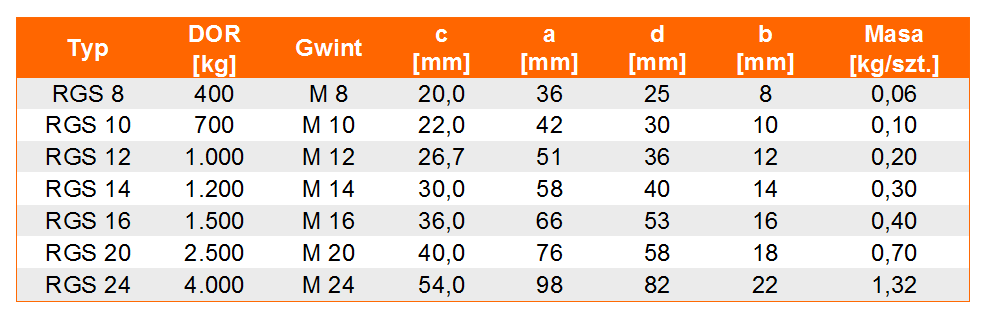

Rysunek wymiarowy i tabela RGS
Kolumna jednego cięgna podaje DOR pojedynczego punktu. Kolumna dwóch cięgien dotyczy układu równoległego 0° z równym rozkładem obciążenia.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint M | DOR 1 cięgno 0° [t] | DOR 2 cięgna 0° [t] | b [mm] | c [mm] | d [mm] | e [mm] | n [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|
| RGS 6 | M6 | 0,2 | 0,4 | 34 | 7 | 20 | 44 | 20 | 0,05 |
| RGS 8 | M8 | 0,4 | 0,8 | 34 | 7 | 20 | 44 | 24 | 0,05 |
| RGS 10 | M10 | 0,7 | 1,4 | 38 | 8 | 22 | 49 | 30 | 0,1 |
| RGS 12 | M12 | 1 | 2 | 47 | 10 | 26 | 59 | 36 | 0,14 |
| RGS 14 | M14 | 1,2 | 2,4 | 57 | 14 | 29 | 71 | 40 | 0,25 |
| RGS 16 | M16 | 1,5 | 3 | 65 | 14 | 35 | 79 | 55 | 0,36 |
| RGS 18 | M18 | 2 | 4 | 65 | 14 | 35 | 79 | 54 | 0,38 |
| RGS 20 | M20 | 2,5 | 5 | 73 | 16 | 39 | 89 | 59 | 0,55 |
| RGS 22 | M22 | 3 | 6 | 82 | 19 | 44 | 101 | 64 | 0,74 |
| RGS 24 | M24 | 4 | 8 | 95 | 20 | 54 | 114 | 84 | 1,12 |
| RGS 27 | M27 | 5 | 10 | 95 | 20 | 54 | 114 | 84 | 1,18 |
| RGS 30 | M30 | 6 | 12 | 108 | 24 | 59 | 132 | 100 | 1,84 |
| RGS 33 | M33 | 7 | 14 | 108 | 24 | 59 | 132 | 100 | 2 |
| RGS 36 | M36 | 8 | 16 | 118 | 25 | 67 | 137 | 118 | 2,44 |
| RGS 39 | M39 | 9 | 18 | 118 | 25 | 67 | 137 | 118 | 2,6 |
| RGS 42 | M42 | 10 | 20 | 139 | 31 | 79 | 166 | 135 | 4 |
| RGS 45 | M45 | 15 | 30 | 139 | 31 | 79 | 166 | 135 | 4,2 |
| RGS 48 | M48 | 18 | 36 | 181 | 43 | 97 | 208 | 150 | 8,2 |
| RGS 52 | M52 | 20 | 40 | 181 | 43 | 97 | 208 | 150 | 8,6 |
| RGS 56 | M56 | 25 | 50 | 181 | 43 | 97 | 208 | 150 | 8,9 |
| RGS 60 | M60 | 30 | 60 | 181 | 43 | 97 | 208 | 150 | 9,2 |
| RGS 64 | M64 | 36 | 72 | 181 | 43 | 97 | 208 | 150 | 9,6 |
DOR w t, masa w kg/szt., wymiary w mm. Wartości dla dwóch cięgien odnoszą się do całego układu, z obciążeniem osiowym każdego punktu i równym podziałem sił. Źródło: karta producenta pewag RGS ↗.
DOBÓR Z DYSTRYBUTOREM
Sprawdź gwint, kierunek siły i układ podnoszenia.
RGS dobiera się do obciążenia osiowego oraz odpowiednio wytrzymałego połączenia z konstrukcją.
DOR i liczba punktów
Dla jednego punktu użyj kolumny 1 cięgno 0°. Nośność dla dwóch cięgien wymaga równoległego kierunku sił i równego obciążenia. Środek ciężkości wpływa na udział każdego punktu.
Montaż i użytkowanie
Dokręć RGS ręcznie i sprawdź pełne oparcie podstawy. Przed użyciem skontroluj gwint, ucho i oznaczenia. Nie używaj RGS do podnoszenia powodującego siłę ukośną lub boczną.
DOKUMENTACJA PRODUCENTA
Zasady obciążania RGS.

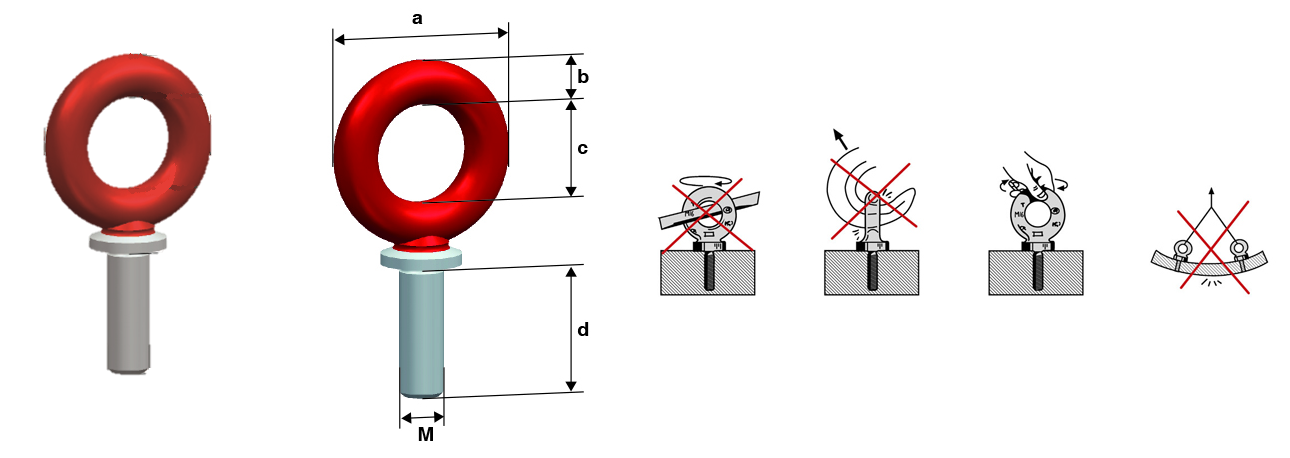

Katalog pewag pokazuje dozwolony osiowy kierunek siły i niedozwolone obciążenie poprzeczne RGS. Przed montażem sprawdź zgodność gwintu, nośność połączenia i dokumentację dostarczanego wykonania.
RGS w katalogu pewag — strona 48 ↗Karta RGS i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij symbol RGS, zdjęcie gwintu i ucha oraz dane ładunku. CECHO pomoże ocenić dobór punktu i wskazać zakres kontroli technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje śrubę z uchem RGS?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać punkt do konstrukcji oraz sposobu podnoszenia.
Czy RGS nadaje się do ciągu ukośnego?
Nie. Katalog pewag dopuszcza obciążanie RGS osiowo. Przy ukośnym kierunku siły należy dobrać inny, odpowiedni punkt podnoszenia.
Jak dokręcać RGS?
Producent wskazuje dokręcanie ręczne. Podstawa musi przylegać do konstrukcji, a gwint i materiał podłoża muszą odpowiadać wymaganiom dla obciążenia.
Co oznacza DOR dla dwóch cięgien?
Jest to nośność całego symetrycznie obciążonego układu przy dwóch równoległych cięgnach 0°. Każdy RGS pracuje osiowo. Wartość nie dotyczy układu z cięgnami ustawionymi ukośnie.
Jakie informacje przesłać do wyceny?
Podaj gwint, materiał konstrukcji, masę i środek ciężkości ładunku, liczbę punktów, kierunek siły oraz liczbę sztuk.
KONTAKT Z DYSTRYBUTOREM PEWAG
Dobierz punkt mocujący RGS z CECHO.
Prześlij dane gwintu i planowanego podnoszenia. Dobierzemy RGS lub odpowiedni punkt do wymaganego kierunku obciążenia.
Wyślij zapytanie o RGS →
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
