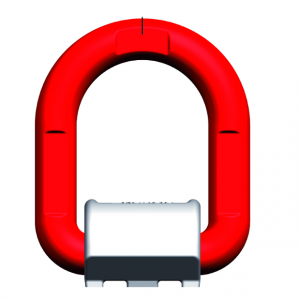

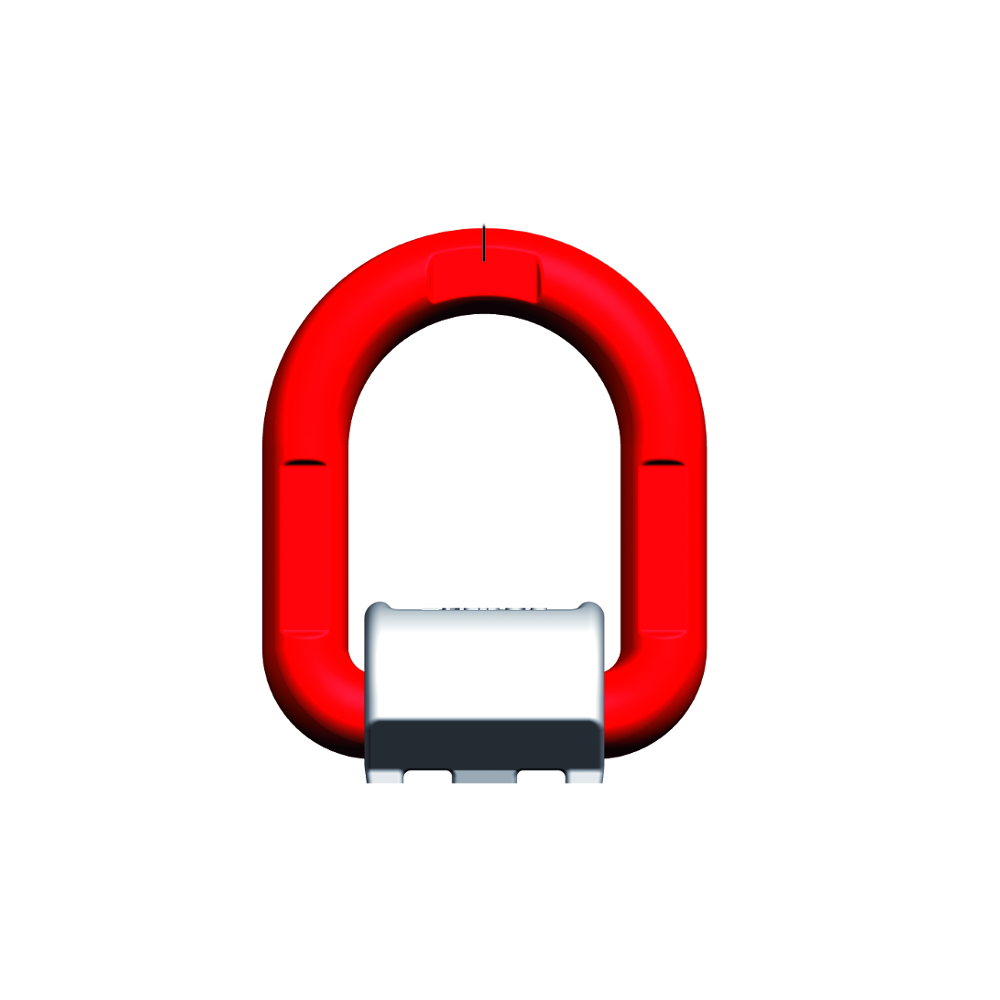

Punkt mocujący profilift eta PLE
Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · PUNKT DO PRZYSPAWANIA · KLASA 8

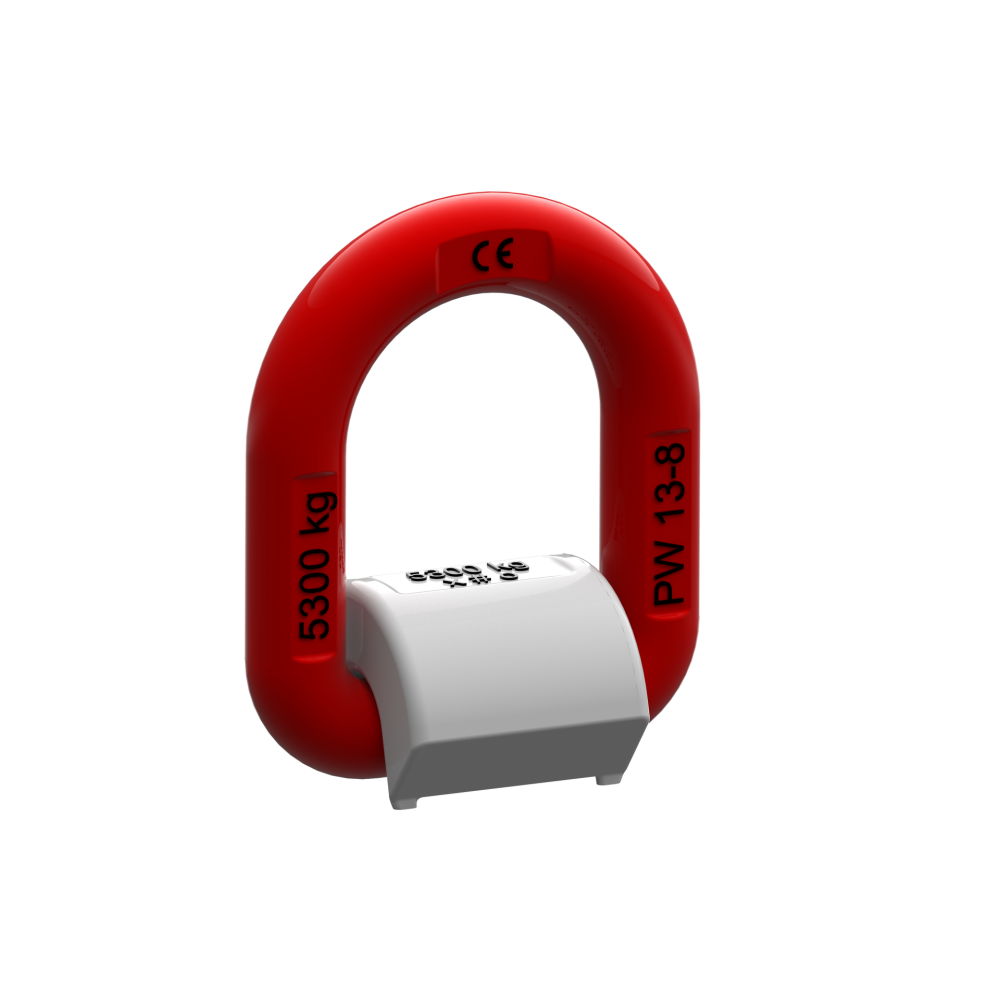

Punkt do przyspawania do elementów maszyn i ram pojazdów. Ogniwo odchyla się o 180°, a wbudowana sprężyna utrzymuje je w wybranej pozycji, ułatwiając podłączenie zawiesia.
1,12–15 tDOR pojedynczego punktu6 wykonań w tabeli producenta
Potrzebujesz doboru punktu mocującego PLE/N?
Podaj masę ładunku, liczbę punktów, kierunki obciążenia oraz materiał i grubość konstrukcji. Dobierzemy rozmiar PLE/N.
Zapytaj CECHO o PLE/N →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący pewag PLE/N — najważniejsze informacje
PEWAG PRO POINTSKlasa 8Punkt do przyspawania
UCHYLNE OGNIWO180°Sprężyna utrzymuje położenie
NOŚNOŚĆWspółczynnik 4:1DOR według konfiguracji
WSPARCIE CECHODobór do konstrukcjiKontakt z technikiem →
PODNOSZENIE KONSTRUKCJI
Stały punkt podłączenia zawiesia.
pewag PLE/N eta przyspawuje się do odpowiednio dobranego elementu maszyny, ramy lub konstrukcji. Ruchome ogniwo pozwala podłączyć hak, szeklę albo inny zgodny element zawiesia.
Sprężyna utrzymuje ogniwo w wybranym położeniu. Punkt jest przystosowany do obciążania w różnych kierunkach, w granicach podanych w instrukcji i tabeli DOR. Ogniwo musi mieć swobodę ruchu i nie może opierać się o krawędź ładunku.
Przy podnoszeniu obowiązuje współczynnik bezpieczeństwa 4:1. Punkt można przeznaczyć również do mocowania ładunku po odrębnym doborze; zgodnie z instrukcją nie wolno zmieniać jego przeznaczenia między podnoszeniem a mocowaniem po rozpoczęciu użytkowania.
DANE TECHNICZNE PEWAG

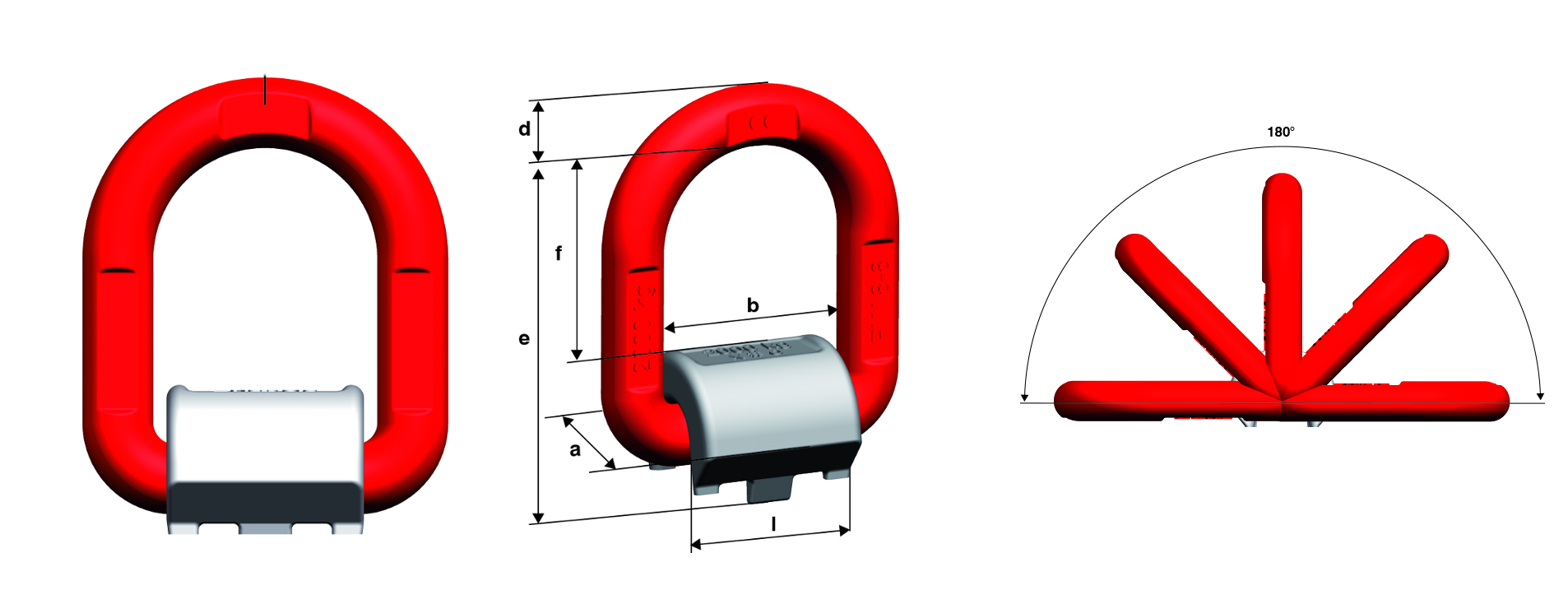

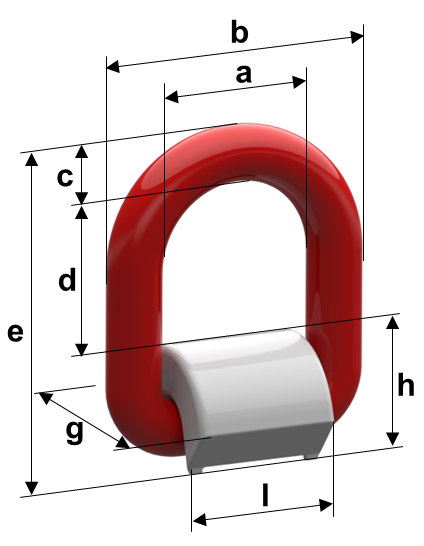

Rysunek wymiarowy i tabela PLE/N
Wymiary odnoszą się do aktualnego rysunku producenta. DOR pojedynczego punktu i DOR całego układu przedstawiono w oddzielnych tabelach.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →

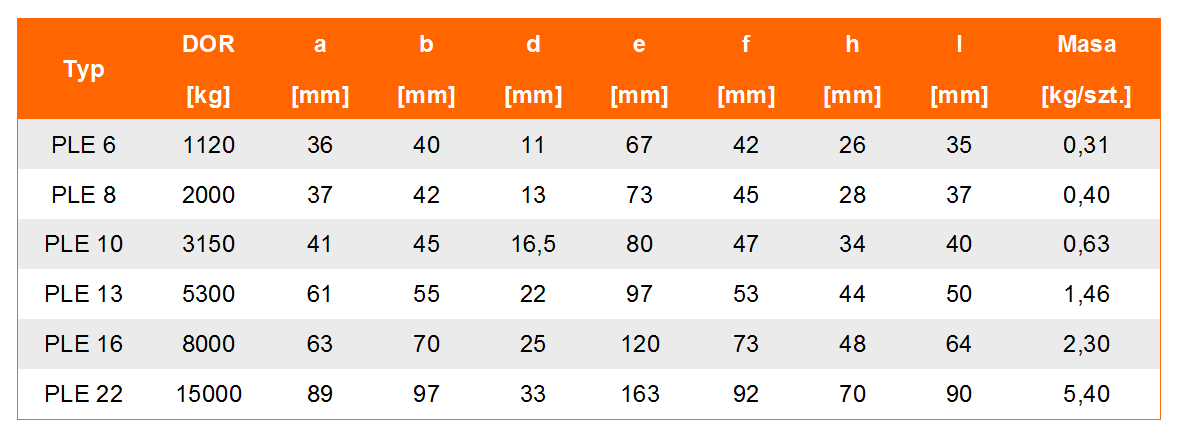

| Typ | DOR [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | g [mm] | h [mm] | l [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLE/N 6 | 1,12 | 40 | 62 | 11 | 42 | 79 | 36 | 26 | 35 | 0,31 |
| PLE/N 8 | 2 | 42 | 69 | 13 | 45 | 86 | 37 | 28 | 37 | 0,4 |
| PLE/N 10 | 3,15 | 45 | 78 | 16,5 | 47 | 98 | 41 | 34 | 40 | 0,63 |
| PLE/N 13 | 5,3 | 55 | 99 | 22 | 53 | 119 | 61 | 44 | 50 | 1,46 |
| PLE/N 16 | 8 | 70 | 120 | 25 | 73 | 146 | 63 | 48 | 64 | 2,3 |
| PLE/N 22 | 15 | 97 | 163 | 33 | 92 | 195 | 89 | 70 | 90 | 5,4 |
DOR w t, masa własna w kg/szt., wymiary w mm. Nośność połączenia zależy także od materiału konstrukcji i wykonania spoin. Źródło: karta producenta pewag PLE/N ↗.
KONFIGURACJE PODNOSZENIA

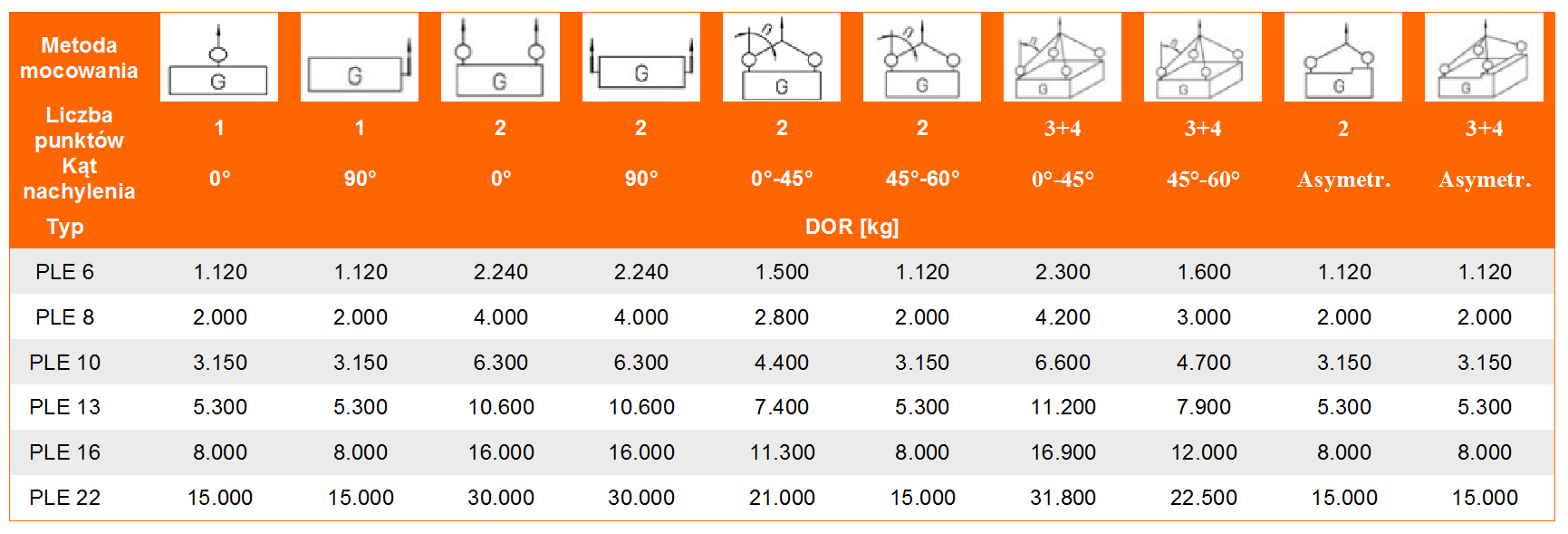

DOR całego układu — wartości w tonach
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
NOŚNOŚĆ UKŁADU [t]Przesuń tabelę, aby zobaczyć wszystkie konfiguracje →
| Typ |  1 cięgno · 0° |  1 cięgno · 90° |  2 cięgna · 0° |  2 cięgna · 90° |  2 cięgna · β 0–45° | 2 cięgna · β 45–60° |  3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° |  2 cięgna · asymetria |  3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|
| PLE/N 6 | 1,12 | 1,12 | 2,24 | 2,24 | 1,5 | 1,12 | 2,3 | 1,6 | 1,12 | 1,12 |
| PLE/N 8 | 2 | 2 | 4 | 4 | 2,8 | 2 | 4,2 | 3 | 2 | 2 |
| PLE/N 10 | 3,15 | 3,15 | 6,3 | 6,3 | 4,4 | 3,15 | 6,6 | 4,7 | 3,15 | 3,15 |
| PLE/N 13 | 5,3 | 5,3 | 10,6 | 10,6 | 7,4 | 5,3 | 11,2 | 7,9 | 5,3 | 5,3 |
| PLE/N 16 | 8 | 8 | 16 | 16 | 11,3 | 8 | 16,9 | 12 | 8 | 8 |
| PLE/N 22 | 15 | 15 | 30 | 30 | 21 | 15 | 31,8 | 22,5 | 15 | 15 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Dobierz punkt i jego połączenie z konstrukcją.
Uwzględnij kierunki sił, środek ciężkości ładunku oraz warunki spawania.
Podstawa oraz spoiny
Spawanie wykonuje osoba o odpowiednich kwalifikacjach zgodnie z instrukcją PLE. Podstawa montażowa, rodzaj i wymiar spoiny oraz nośność materiału podstawowego wymagają sprawdzenia dla konkretnego rozmiaru.
Ruch i kontrola
Po spawaniu sprawdź swobodę uchylenia ogniwa o 180° i stan spoiny. Przed każdym użyciem skontroluj oznaczenia, deformacje, zużycie oraz prawidłowe ułożenie elementu zawiesia.
DOKUMENTACJA PRODUCENTA
Montaż i użytkowanie PLE.
Instrukcja PLE określa montaż, wykonanie spoin, dopuszczalne kierunki obciążenia i redukcje nośności. Zawiera również zasady kontroli punktu i jego połączenia z konstrukcją.
Instrukcja i dokumentacja producenta ↗Karta PLE/N i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie punktu, zdjęcia ogniwa i spoin oraz dane konstrukcji. CECHO pomoże w doborze i ustaleniu zakresu kontroli technicznej.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje punkt PLE/N eta?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać wielkość punktu oraz konfigurację podnoszenia.
Czy PLE/N można obciążać z boku?
Tak, w kierunkach pokazanych przez pewag i przy DOR właściwym dla konfiguracji. Ogniwo powinno ustawić się w kierunku ciągnięcia i mieć swobodę ruchu.
Czy samo dobranie DOR punktu wystarczy?
Nie. Trzeba także sprawdzić nośność materiału konstrukcji, prawidłowość spoin, rozmieszczenie punktów oraz rozkład sił w całym układzie.
Do czego służy sprężyna?
Utrzymuje ogniwo w wybranym położeniu i ułatwia podłączenie osprzętu. Nie zastępuje prawidłowego doboru punktu i połączenia.
Jakie informacje przesłać do wyceny?
Podaj masę i środek ciężkości ładunku, liczbę punktów, kierunki sił, materiał i grubość podłoża, dostępne miejsce oraz liczbę sztuk.
