Gwint i długość śruby
Sprawdź pełne oznaczenie PLDW, średnicę i skok gwintu, długość n oraz nośność materiału. Powierzchnia pod punktem musi być płaska i zapewniać pełne oparcie. Nie skracaj śruby i nie stosuj podkładek między punktem a ładunkiem.


Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · PLDW DELTA · OBRÓT POD OBCIĄŻENIEM

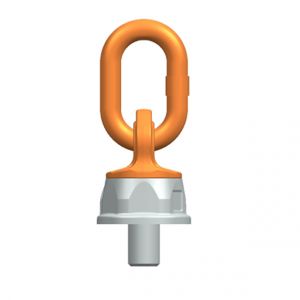

Łożyskowany punkt podnoszenia obracany o 360°, także pod obciążeniem, z ogniwem uchylnym o 180°. Duży otwór ogniwa ułatwia podłączenie większego haka. Obrót ciągły pod obciążeniem jest niedozwolony.
Podaj masę ładunku, gwint i długość śruby, liczbę punktów oraz kierunki sił. Sprawdzimy właściwy rozmiar PLDW.
Zapytaj CECHO o PLDW →Zadzwoń: +48 33 825 04 84PODNOSZENIE I ODWRACANIE
pewag PLDW Delta wkręca się w nośną część maszyny lub konstrukcji. Łożyskowana głowica może obracać się o 360°, a ogniwo odchylać o 180°. Szerokie ogniwo pozwala podłączyć odpowiednio dobrany większy hak lub szeklę.
Przed podnoszeniem ustaw ogniwo w kierunku przewidywanej siły. Nawet przy zastosowaniu łożyska nie wolno pozostawiać go w pozycji powodującej gwałtowne przestawienie pod obciążeniem. Ogniwo i osprzęt muszą mieć swobodę ruchu.
Przy obrocie pod obciążeniem wymagany jest właściwy moment dokręcania. Instrukcja wyklucza ciągłe obracanie oraz ciągłe wychylanie ogniwa pod obciążeniem. Nominalna nośność przy 90° różni się od zwiększonej nośności osiowej 0°.

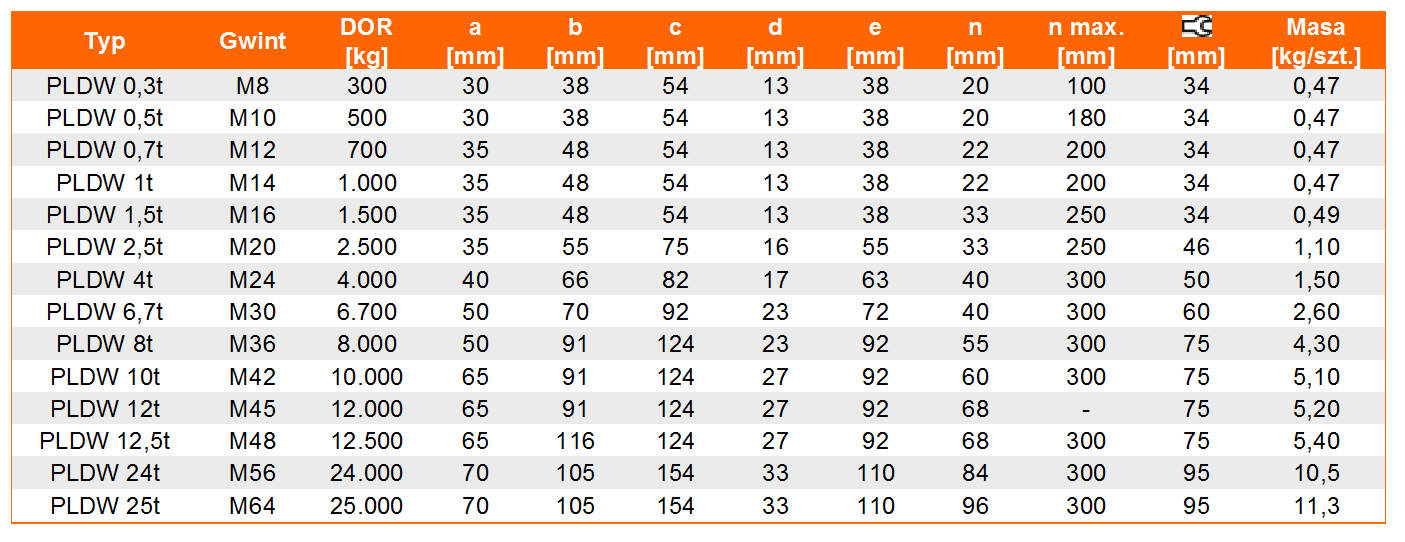

DANE TECHNICZNE PEWAG
Wymiary i DOR dla 22 wykonań metrycznych z aktualnej karty pewag. Warianty o tym samym gwincie mogą mieć różne ogniwa i nośności — dobieraj pełne oznaczenie.

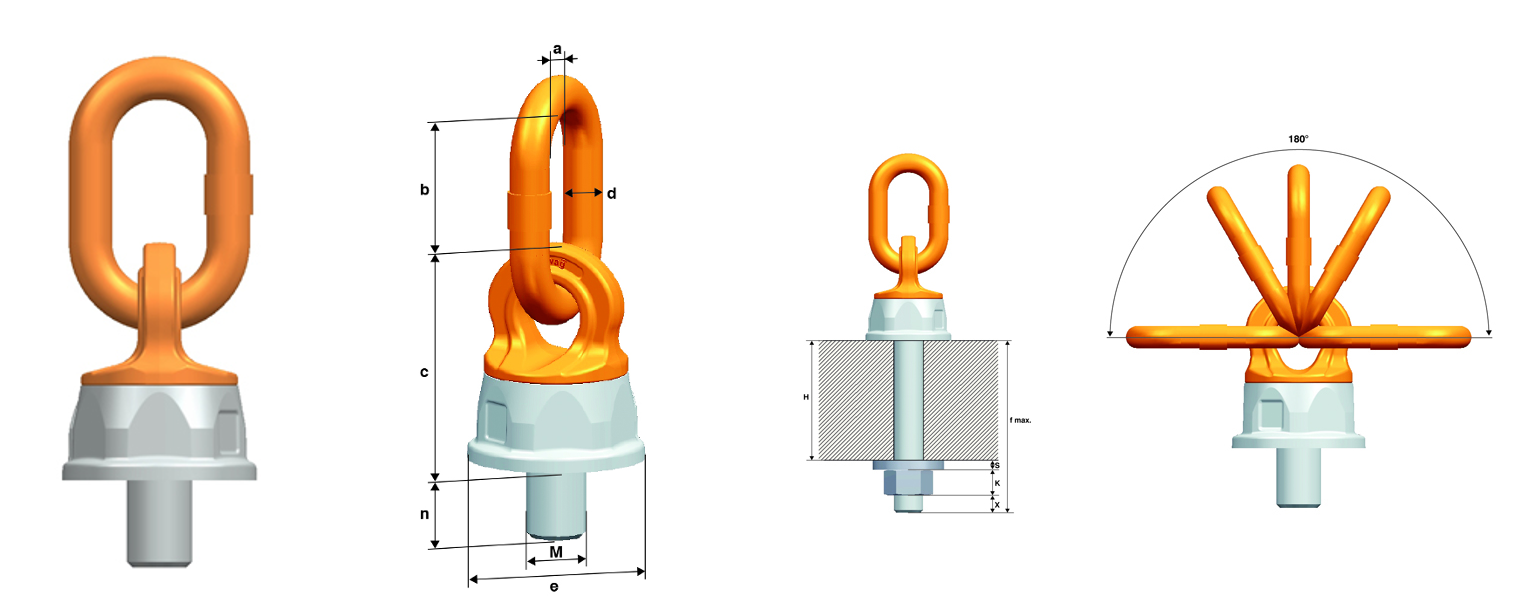

Powiększ rysunek ↗| Typ | Gwint M | DOR 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | n [mm] | n max [mm] | Klucz [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLDW 0,3 t | M8 | 0,3 | 30 | 56 | 13 | 38 | 110 | 38 | 20 | 100 | 34 | 0,44 |
| PLDW 0,5 t | M10 | 0,5 | 30 | 56 | 13 | 38 | 110 | 38 | 20 | 180 | 34 | 0,45 |
| PLDW 0,7 t | M12 | 0,7 | 35 | 61 | 13 | 48 | 115 | 38 | 22 | 200 | 34 | 0,48 |
| PLDW 1 t | M14 | 1 | 35 | 61 | 13 | 48 | 115 | 38 | 22 | 200 | 34 | 0,49 |
| PLDW 1,5 t | M16 | 1,5 | 35 | 61 | 13 | 48 | 115 | 38 | 24 | 250 | 34 | 0,51 |
| PLDW 1,8 t | M20 | 1,8 | 35 | 61 | 13 | 48 | 115 | 38 | 30 | - | 34 | 0,52 |
| PLDW 2,5 t | M20 | 2,5 | 35 | 67 | 16 | 55 | 147 | 55 | 33 | 250 | 46 | 1,1 |
| PLDW 3,5 t | M24 | 3,5 | 35 | 67 | 16 | 55 | 147 | 55 | 30 | 250 | 46 | 1,1 |
| PLDW 4 t | M24 | 4 | 40 | 74 | 17 | 66 | 165 | 63 | 40 | 300 | 50 | 1,5 |
| PLDW 5,3 t | M30 | 5,3 | 40 | 74 | 17 | 66 | 165 | 63 | 35 | 300 | 50 | 1,5 |
| PLDW 6,7 t | M30 | 6,7 | 50 | 96 | 23 | 70 | 185 | 72 | 40 | 300 | 60 | 2,6 |
| PLDW M36 - 10t | M36 | 10 | 50 | 96 | 23 | 91 | 233 | 92 | 55 | 300 | 75 | 4,3 |
| PLDW M42 - 13t | M42 | 13 | 65 | 119 | 27 | 91 | 237 | 92 | 60 | 300 | 75 | 5,2 |
| PLDW M45 - 13t | M45 | 13 | 65 | 119 | 27 | 91 | 237 | 92 | 68 | 300 | 75 | 5,2 |
| PLDW M48 - 13 t | M48 | 13 | 65 | 119 | 27 | 116 | 262 | 92 | 68 | 300 | 75 | 5,4 |
| PLDW M52 - 13 t | M52 | 13 | 65 | 119 | 27 | 116 | 262 | 92 | 75 | - | 75 | 5,4 |
| PLDW 24 t | M56 | 24 | 70 | 136 | 33 | 105 | 292 | 110 | 84 | 300 | 95 | 10,2 |
| PLDW 25 t | M64 | 25 | 70 | 136 | 33 | 105 | 292 | 110 | 96 | 300 | 95 | 11 |
| PLDW 40 t | M72 | 40 | 90 | 180 | 45 | 130 | 386 | 170 | 110 | 500 | 145 | 29 |
| PLDW 45 t | M80 | 45 | 90 | 180 | 45 | 130 | 386 | 170 | 120 | 500 | 145 | 30 |
| PLDW 55 t | M90 | 55 | 90 | 180 | 45 | 130 | 386 | 170 | 135 | 500 | 145 | 32 |
| PLDW 55 t | M100 | 55 | 90 | 180 | 45 | 130 | 386 | 170 | 150 | 500 | 145 | 35 |
DOR w t, masa w kg/szt., wymiary w mm. n oznacza długość standardową; n max dotyczy wykonania przedłużonego, a znak „–” oznacza brak wartości podanej przez producenta. Wykonania z gwintem calowym PLDW U wymagają odrębnego doboru. Źródło: karta producenta pewag PLDW ↗.

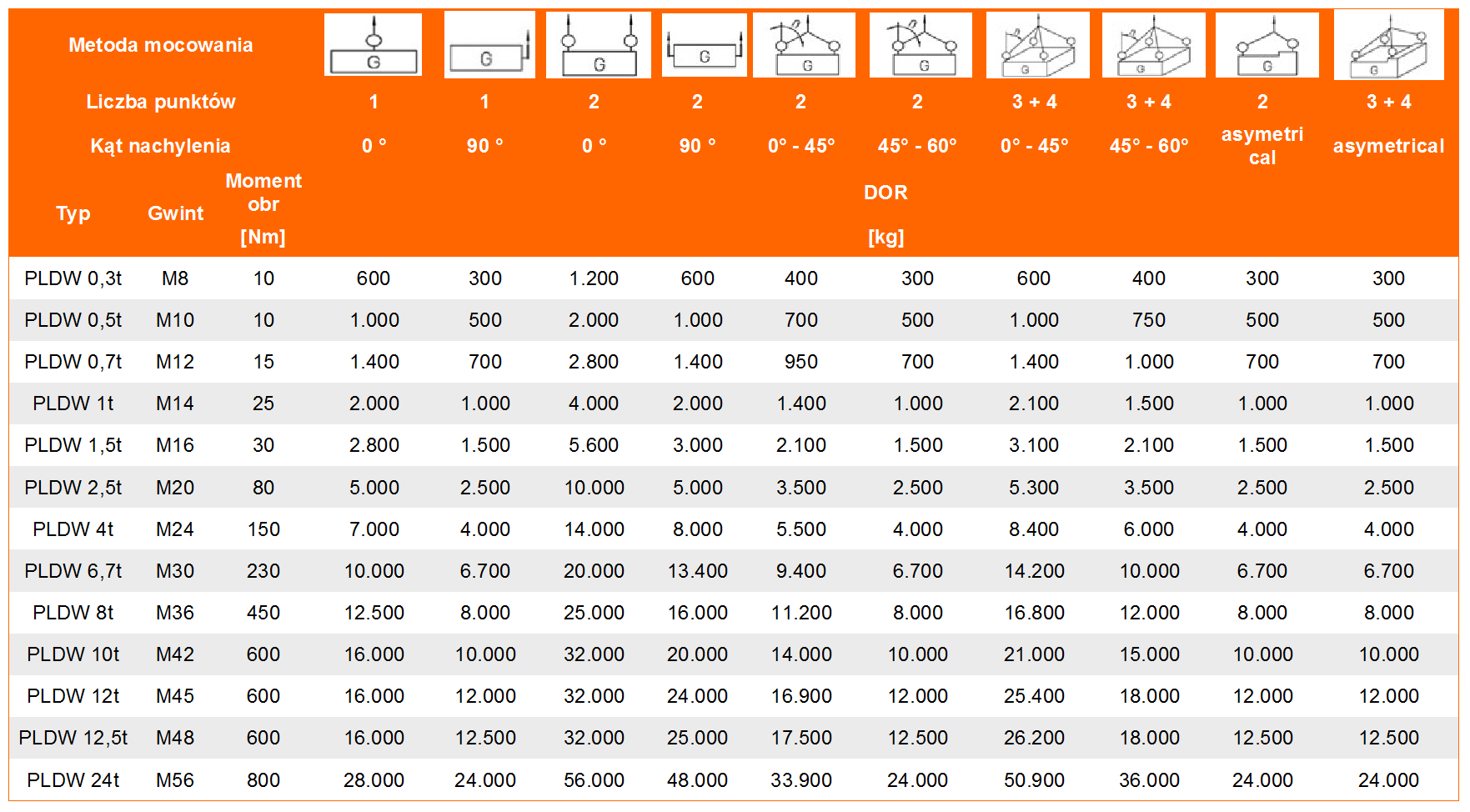

KONFIGURACJE PODNOSZENIA
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
| Typ | Gwint M | Moment [Nm] | 1 cięgno · 0° | 1 cięgno · 90° | 2 cięgna · 0° | 2 cięgna · 90° | 2 cięgna · β 0–45° | 2 cięgna · β 45–60° | 3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° | 2 cięgna · asymetria | 3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLDW 0,3 t | M8 | 10 | 0,6 | 0,3 | 1,2 | 0,6 | 0,4 | 0,3 | 0,6 | 0,4 | 0,3 | 0,3 |
| PLDW 0,5 t | M10 | 10 | 1,2 | 0,5 | 2,4 | 1 | 0,7 | 0,5 | 1 | 0,75 | 0,5 | 0,5 |
| PLDW 0,7 t | M12 | 15 | 1,8 | 0,7 | 3,6 | 1,4 | 0,95 | 0,7 | 1,4 | 1 | 0,7 | 0,7 |
| PLDW 1 t | M14 | 25 | 2,4 | 1 | 4,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1 | 1 |
| PLDW 1,5 t | M16 | 30 | 2,8 | 1,5 | 5,6 | 3 | 2,1 | 1,5 | 3,1 | 2,2 | 1,5 | 1,5 |
| PLDW 1,8 t | M20 | 80 | 2,8 | 1,8 | 5,6 | 3,6 | 2,5 | 1,8 | 3,8 | 2,7 | 1,8 | 1,8 |
| PLDW 2,5 t | M20 | 80 | 5 | 2,5 | 10 | 5 | 3,5 | 2,5 | 5,3 | 3,5 | 2,5 | 2,5 |
| PLDW 3,5 t | M24 | 150 | 5 | 3,5 | 10 | 7 | 4,9 | 3,5 | 7,4 | 5,2 | 3,5 | 3,5 |
| PLDW 4 t | M24 | 150 | 7 | 4 | 14 | 8 | 5,5 | 4 | 8,4 | 6 | 4 | 4 |
| PLDW 5,3 t | M30 | 230 | 7 | 5,3 | 14 | 10,6 | 7,4 | 5,3 | 11,2 | 7,9 | 5,3 | 5,3 |
| PLDW 6,7 t | M30 | 230 | 10 | 6,7 | 20 | 13,4 | 9,4 | 6,7 | 14,2 | 10 | 6,7 | 6,7 |
| PLDW M36 - 10t | M36 | 450 | 12,5 | 10 | 25 | 20 | 14,1 | 10 | 21,2 | 15 | 10 | 10 |
| PLDW M42 - 13t | M42 | 600 | 16 | 13 | 32 | 26 | 18,3 | 13 | 27,5 | 19,5 | 13 | 13 |
| PLDW M45 - 13t | M45 | 600 | 16 | 13 | 32 | 26 | 18,3 | 13 | 27,5 | 19,5 | 13 | 13 |
| PLDW M48 - 13 t | M48 | 600 | 16 | 13 | 32 | 26 | 18,3 | 13 | 27,5 | 19,5 | 13 | 13 |
| PLDW M52 - 13 t | M52 | 600 | 16 | 13 | 32 | 26 | 18,3 | 13 | 27,5 | 19,5 | 13 | 13 |
| PLDW 24 t | M56 | 800 | 28 | 24 | 56 | 48 | 33,9 | 24 | 50,9 | 36 | 24 | 24 |
| PLDW 25 t | M64 | 800 | 28 | 25 | 56 | 50 | 35,3 | 25 | 53 | 37,5 | 25 | 25 |
| PLDW 40 t | M72 | 1200 | 60 | 40 | 120 | 80 | 56,5 | 40 | 84,8 | 60 | 40 | 40 |
| PLDW 45 t | M80 | 1400 | 60 | 45 | 120 | 90 | 63,6 | 45 | 95,4 | 67,5 | 45 | 45 |
| PLDW 55 t | M90 | 1500 | 60 | 55 | 120 | 110 | 77,7 | 55 | 116,6 | 82,5 | 55 | 55 |
| PLDW 55 t | M100 | 1600 | 60 | 55 | 120 | 110 | 77,7 | 55 | 116,6 | 82,5 | 55 | 55 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Dobór obejmuje punkt, połączenie gwintowe, podłoże i całą konfigurację zawiesia.
Sprawdź pełne oznaczenie PLDW, średnicę i skok gwintu, długość n oraz nośność materiału. Powierzchnia pod punktem musi być płaska i zapewniać pełne oparcie. Nie skracaj śruby i nie stosuj podkładek między punktem a ładunkiem.
Dobierz DOR do kierunku 0° / 90° i układu cięgien. Właściwy moment z tabeli jest wymagany przy stałym montażu oraz obrocie pod obciążeniem. Głębokość wkręcenia ustal według instrukcji i materiału podłoża.
Ustaw ogniwo przed podnoszeniem i sprawdź swobodę obrotu oraz uchylenia. Nie dopuść do opierania osprzętu o korpus. PLDW nie służy do ciągłego obracania lub ciągłego wychylania pod obciążeniem.
DOKUMENTACJA PRODUCENTA
Instrukcja PLDW, wydanie lipiec 2025, opisuje montaż, minimalne głębokości wkręcenia, momenty dokręcania, ograniczenia obrotu, redukcje nośności i kryteria wycofania.
Instrukcja i dokumentacja producenta ↗Karta PLDW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Prześlij pełne oznaczenie PLDW, zdjęcia gwintu, korpusu i ogniwa oraz dane planowanego podnoszenia. CECHO pomoże ocenić dobór i zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać rozmiar, gwint oraz konfigurację podnoszenia.
Tak, zgodnie z instrukcją i po dokręceniu właściwym momentem. Ciągłe obracanie i ciągłe wychylanie ogniwa pod obciążeniem są niedozwolone.
Obciążenie osiowe 0° i poprzeczne 90° wywołują różne siły w punkcie. Stosuj kolumnę odpowiadającą rzeczywistemu kierunkowi pracy.
Nie. Aktualna tabela obejmuje PLDW 1,8 t i PLDW 2,5 t z gwintem M20. Różnią się także wymiarami; sam gwint nie identyfikuje wykonania.
Podaj pełny symbol PLDW, gwint i długość śruby, materiał konstrukcji, masę i środek ciężkości ładunku, liczbę punktów oraz kierunki obciążenia.
KONTAKT Z DYSTRYBUTOREM PEWAG
Prześlij dane podnoszenia i połączenia gwintowego. Dobierzemy PLDW oraz przygotujemy ofertę.
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
