Gwint i długość
Dobierz M oraz długość śruby do wytrzymałości i grubości konstrukcji. Powierzchnia oparcia ma być płaska, a otwór na tyle głęboki, by śruba nie opierała się o jego dno.


Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · BETA · GWINT METRYCZNY

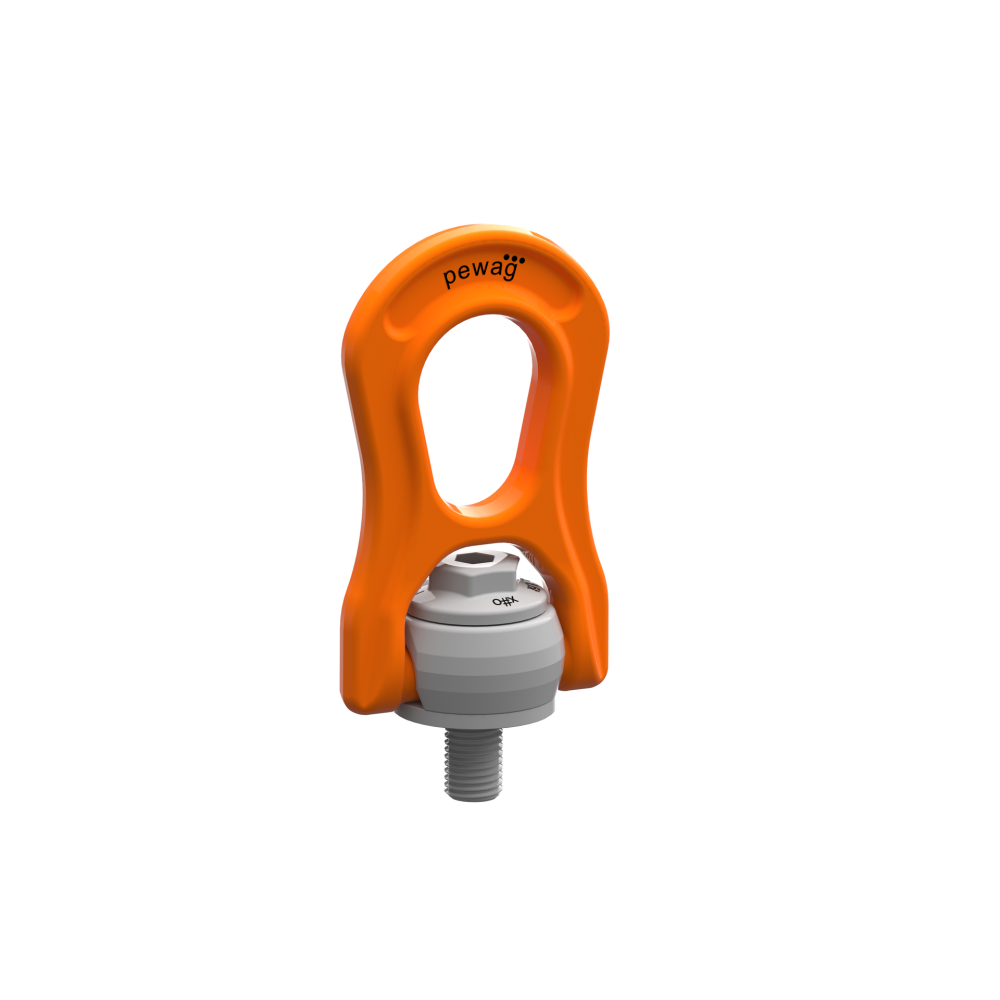

Gwintowany punkt podnoszenia z korpusem ustawianym o 360° i uchem odchylanym o 180°. Sprężyna ułatwia utrzymanie wybranego położenia. Zakres metryczny obejmuje 15 wielkości o współczynniku bezpieczeństwa 5:1.
Podaj gwint, długość śruby, masę ładunku i konfigurację zawiesia. Dobierzemy PLBW Beta do sposobu podnoszenia.
Zapytaj CECHO o PLBW →Zadzwoń: +48 33 825 04 84PUNKT PODNOSZENIA ZE SPRĘŻYNĄ USTALAJĄCĄ

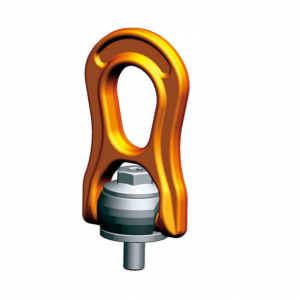

pewag PLBW Beta łączy zawiesie z konstrukcją wyposażoną w odpowiedni otwór gwintowany. Obrotowy korpus i odchylane ucho pozwalają dopasować ustawienie do spodziewanego kierunku ciągnięcia.
Wymienna sprężyna utrzymuje wybrane położenie ucha. Śruba klasy 10.9 jest badana pod kątem pęknięć; stosuj wyłącznie oryginalną śrubę właściwą dla rozmiaru.

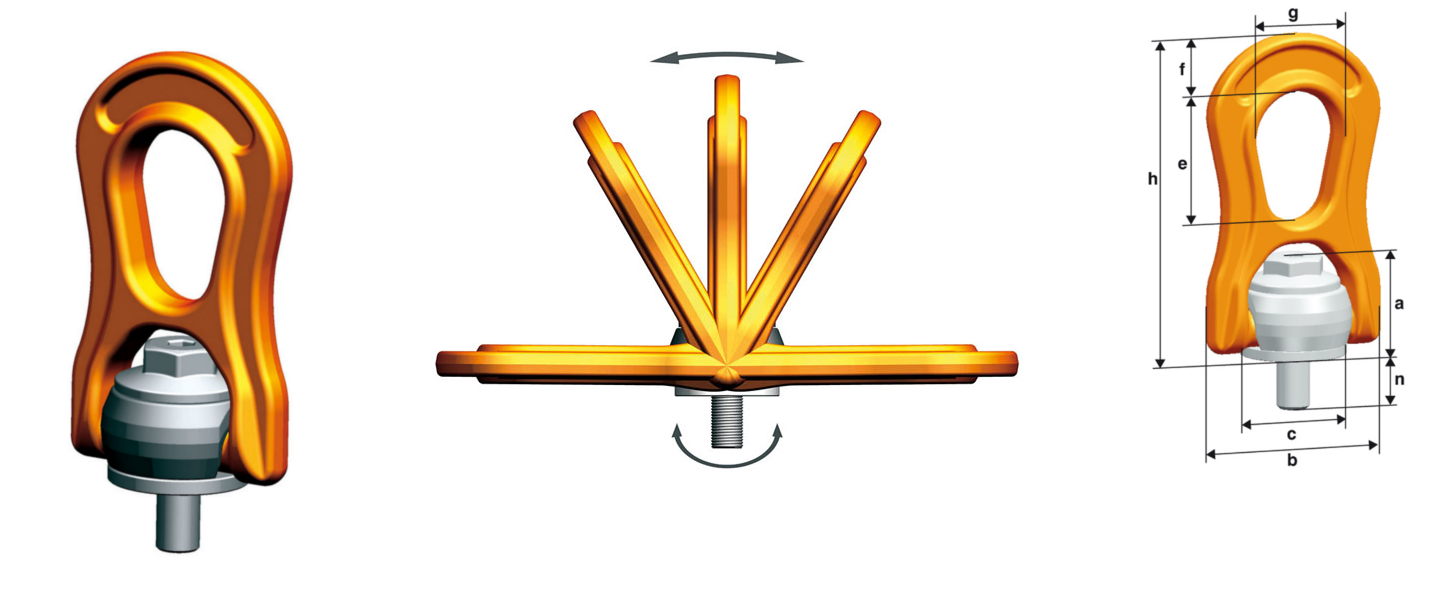

Ustawienie odbywa się przed przyłożeniem obciążenia. Instrukcja PLBW wyklucza obracanie pod obciążeniem. Nośność osiowa jest wyższa od nominalnej przy 90° — wartości pokazano oddzielnie.
DANE TECHNICZNE PEWAG

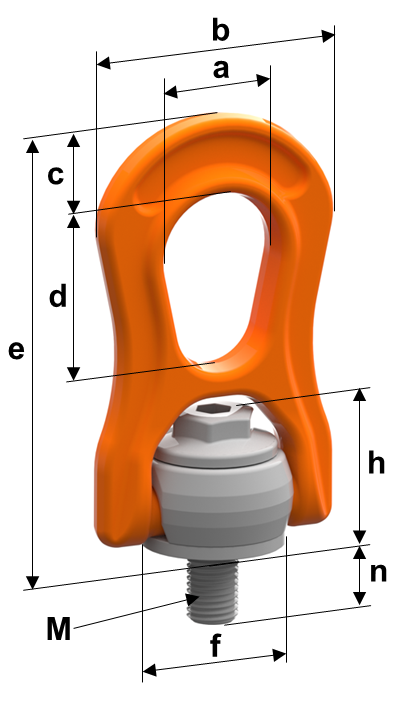

Wymiary zgodne z aktualną kartą i rysunkiem pewag. DOR nominalny dotyczy jednego punktu przy 90°; nośności układów i momenty dokręcania znajdują się poniżej.

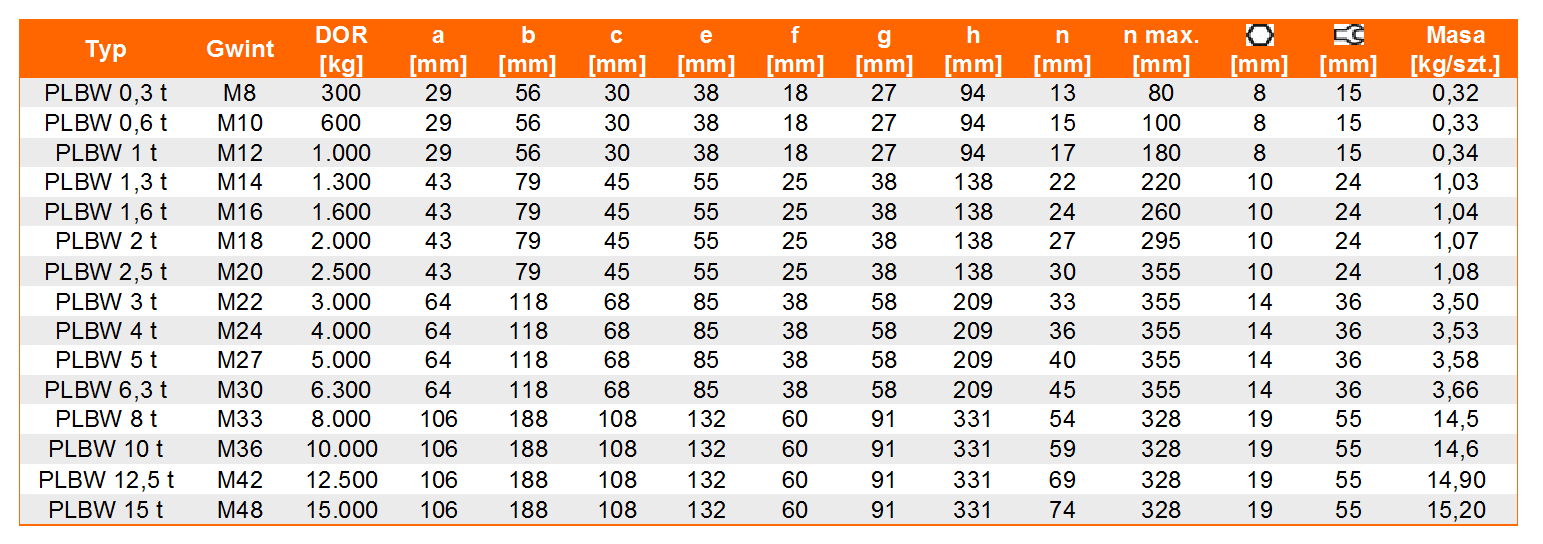

Powiększ rysunek ↗| Typ | Gwint M | DOR 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | h [mm] | n [mm] | n max [mm] | Imbus [mm] | Klucz [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLBW 0,3 t | M8 | 0,3 | 27 | 56 | 18 | 38 | 94 | 30 | 29 | 13 | 80 | 8 | 15 | 0,31 |
| PLBW 0,6 t | M10 | 0,6 | 27 | 56 | 18 | 38 | 94 | 30 | 29 | 15 | 100 | 8 | 15 | 0,35 |
| PLBW 1 t | M12 | 1 | 27 | 56 | 18 | 38 | 94 | 30 | 29 | 17 | 180 | 8 | 15 | 0,37 |
| PLBW 1,3 t | M14 | 1,3 | 38 | 79 | 25 | 55 | 138 | 45 | 43 | 22 | 220 | 10 | 24 | 1,03 |
| PLBW 1,6 t | M16 | 1,6 | 38 | 79 | 25 | 55 | 138 | 45 | 43 | 24 | 260 | 10 | 24 | 1,04 |
| PLBW 2 t | M18 | 2 | 38 | 79 | 25 | 55 | 138 | 45 | 43 | 27 | 295 | 10 | 24 | 1,07 |
| PLBW 2,5 t | M20 | 2,5 | 38 | 79 | 25 | 55 | 138 | 45 | 43 | 30 | 335 | 10 | 24 | 1,08 |
| PLBW 3 t | M22 | 3 | 58 | 118 | 38 | 85 | 209 | 68 | 64 | 33 | 355 | 14 | 36 | 3,5 |
| PLBW 4 t | M24 | 4 | 58 | 118 | 38 | 85 | 209 | 68 | 64 | 36 | 355 | 14 | 36 | 3,6 |
| PLBW 5 t | M27 | 5 | 58 | 118 | 38 | 85 | 209 | 68 | 64 | 40 | 355 | 14 | 36 | 3,6 |
| PLBW 6,3 t | M30 | 6,3 | 58 | 118 | 38 | 85 | 209 | 68 | 64 | 45 | 355 | 14 | 36 | 3,7 |
| PLBW 8 t | M33 | 8 | 91 | 188 | 60 | 132 | 331 | 108 | 106 | 54 | 328 | 19 | 55 | 14,3 |
| PLBW 10 t | M36 | 10 | 91 | 188 | 60 | 132 | 331 | 108 | 106 | 59 | 328 | 19 | 55 | 14,4 |
| PLBW 12,5 t | M42 | 12,5 | 91 | 188 | 60 | 132 | 331 | 108 | 106 | 69 | 328 | 19 | 55 | 14,7 |
| PLBW 15 t | M48 | 15 | 91 | 188 | 60 | 132 | 331 | 108 | 106 | 74 | 328 | 19 | 55 | 15 |
DOR w t, wymiary w mm, masa w kg/szt. n — długość standardowej śruby; n max — dostępna graniczna długość wykonania przedłużonego. Dane dotyczą gwintów metrycznych, a nie osobnych wersji UNC. Źródło: karta producenta pewag PLBW ↗.
KONFIGURACJE PODNOSZENIA
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
| Typ | Gwint M | Moment [Nm] | 1 cięgno · 0° | 1 cięgno · 90° | 2 cięgna · 0° | 2 cięgna · 90° | 2 cięgna · β 0–45° | 2 cięgna · β 45–60° | 3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° | 2 cięgna · asymetria | 3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLBW 0,3 t | M8 | 6 | 0,5 | 0,3 | 1 | 0,6 | 0,4 | 0,3 | 0,6 | 0,45 | 0,3 | 0,3 |
| PLBW 0,6 t | M10 | 10 | 1 | 0,6 | 2 | 1,2 | 0,8 | 0,6 | 1,3 | 0,9 | 0,6 | 0,6 |
| PLBW 1 t | M12 | 15 | 1,3 | 1 | 2,6 | 2 | 1,4 | 1 | 2,1 | 1,5 | 1 | 1 |
| PLBW 1,3 t | M14 | 30 | 2 | 1,3 | 4 | 2,6 | 1,8 | 1,3 | 2,7 | 1,9 | 1,3 | 1,3 |
| PLBW 1,6 t | M16 | 50 | 2,5 | 1,6 | 5 | 3,2 | 2,2 | 1,6 | 3,4 | 2,4 | 1,6 | 1,6 |
| PLBW 2 t | M18 | 70 | 3 | 2 | 6 | 4 | 2,8 | 2 | 4,2 | 3 | 2 | 2 |
| PLBW 2,5 t | M20 | 100 | 3,5 | 2,5 | 7 | 5 | 3,5 | 2,5 | 5,3 | 3,7 | 2,5 | 2,5 |
| PLBW 3 t | M22 | 120 | 4,5 | 3 | 9 | 6 | 4,2 | 3 | 6,3 | 4,5 | 3 | 3 |
| PLBW 4 t | M24 | 160 | 5,5 | 4 | 11 | 8 | 5,6 | 4 | 8,4 | 6 | 4 | 4 |
| PLBW 5 t | M27 | 200 | 6,5 | 5 | 13 | 10 | 7 | 5 | 10,5 | 7,5 | 5 | 5 |
| PLBW 6,3 t | M30 | 250 | 7 | 6,3 | 14 | 12,6 | 8,8 | 6,3 | 13,2 | 9,4 | 6,3 | 6,3 |
| PLBW 8 t | M33 | 270 | 9 | 8 | 18 | 16 | 11 | 8 | 16,5 | 12 | 8 | 8 |
| PLBW 10 t | M36 | 320 | 11 | 10 | 22 | 20 | 14 | 10 | 21 | 15 | 10 | 10 |
| PLBW 12,5 t | M42 | 400 | 13,5 | 12,5 | 27 | 25 | 17,5 | 12,5 | 26,3 | 18,7 | 12,5 | 12,5 |
| PLBW 15 t | M48 | 600 | 16 | 15 | 32 | 30 | 21 | 15 | 32 | 22,5 | 15 | 15 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Właściwy DOR zależy od gwintu, kierunku siły i rozkładu obciążeń pomiędzy punktami.
Dobierz M oraz długość śruby do wytrzymałości i grubości konstrukcji. Powierzchnia oparcia ma być płaska, a otwór na tyle głęboki, by śruba nie opierała się o jego dno.
Dla punktu pozostającego na ładunku użyj momentu podanego w tabeli konfiguracji: od 6 Nm dla M8 do 600 Nm dla M48. Stosuj oryginalną śrubę i wymagania instrukcji dotyczące montażu.
Sprawdź stan gwintu, śruby, ucha i sprężyny oraz czytelność oznaczeń. Ucho powinno odchylać się, a korpus obracać bez zakleszczania. Nie obracaj punktu pod obciążeniem.
DOKUMENTACJA PRODUCENTA
Instrukcja PLBW zawiera momenty dokręcania, minimalne głębokości wkręcenia, redukcje nośności przy temperaturze oraz zasady kontroli. Wersje metryczne i UNC mają oddzielne tabele.
Instrukcja i dokumentacja producenta ↗Karta PLBW i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Prześlij oznaczenie PLBW, gwint, długość śruby i zdjęcia punktu. CECHO pomoże dobrać wykonanie, oryginalne części i zakres przeglądu.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać punkt, gwint oraz konfigurację podnoszenia.
Nie. Obrót korpusu 360° i odchylanie ucha 180° służą ustawieniu do kierunku siły przed obciążeniem.
Dla 15 wersji metrycznych w tej tabeli wynosi 5:1. Parametry wersji UNC sprawdza się osobno.
Nie. Należy używać oryginalnej śruby pewag właściwej dla modelu i wielkości PLBW. Sama klasa wytrzymałości nie wystarcza.
Podaj gwint i długość śruby, masę ładunku, liczbę punktów, kąty cięgien oraz temperaturę pracy.
KONTAKT Z DYSTRYBUTOREM PEWAG
Prześlij wymiary mocowania i schemat obciążenia. Dobierzemy PLBW Beta oraz przygotujemy ofertę.
Zdjęcia osprzętu i tabliczki zawiesia możesz przesłać e-mailem.
