Punkt mocujący PLGW-SN
Producent: pewagDystrybucja i dobór: CECHO
PEWAG PRO POINTS · NAKRĘTKA Z UCHEM

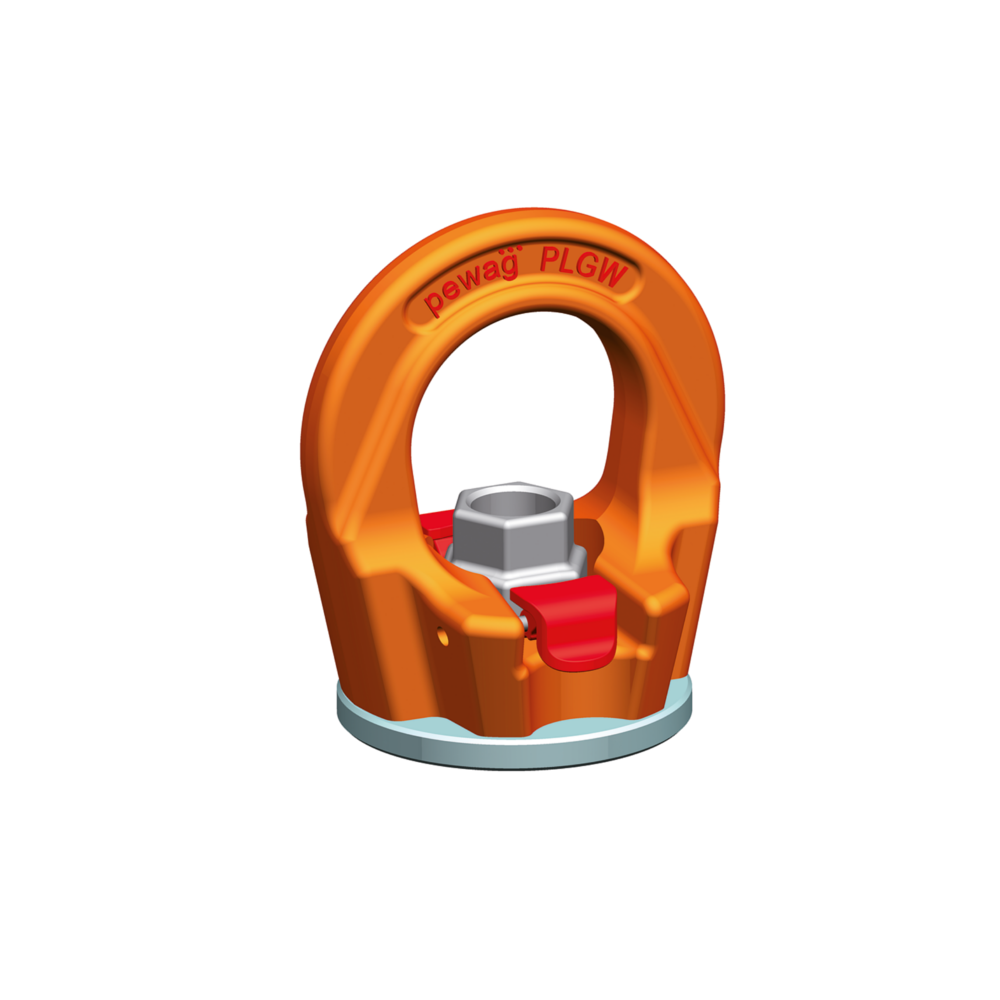

Punkt podnoszenia z gwintem wewnętrznym, przeznaczony do montażu na odpowiednim trzpieniu lub śrubie. Dwie zapadki pozwalają zamontować nakrętkę ręcznie. Ucho ustawia się w kierunku siły przed obciążeniem.
0,3–4,9 tDOR nominalny przy 90° · gwinty M8–M307 wykonań w tabeli producenta
Potrzebujesz doboru punktu mocującego PLGW-SN?
Podaj gwint, klasę śruby lub trzpienia, masę ładunku i kierunki sił. Dobierzemy PLGW-SN oraz konfigurację podnoszenia.
Zapytaj CECHO o PLGW-SN →Zadzwoń: +48 33 825 04 84- Opis produktu
Punkt mocujący pewag PLGW-SN — najważniejsze informacje
GWINT WEWNĘTRZNYM8–M30Siedem wielkości
MONTAŻDwie zapadkiRęczne wkręcanie
USTAWIENIE UCHA360° bez obciążeniaW kierunku ciągnięcia
WSPARCIE CECHODobór mocowaniaKontakt z technikiem →
PUNKT PODNOSZENIA Z GWINTEM WEWNĘTRZNYM
Nakrętka na przygotowany trzpień.
pewag PLGW-SN łączy zawiesie z ładunkiem wyposażonym w odpowiednią śrubę lub trzpień. Oznaczenie M odnosi się do gwintu wewnętrznego; dobór obejmuje także wytrzymałość mocowania i powierzchnię oparcia nakrętki.

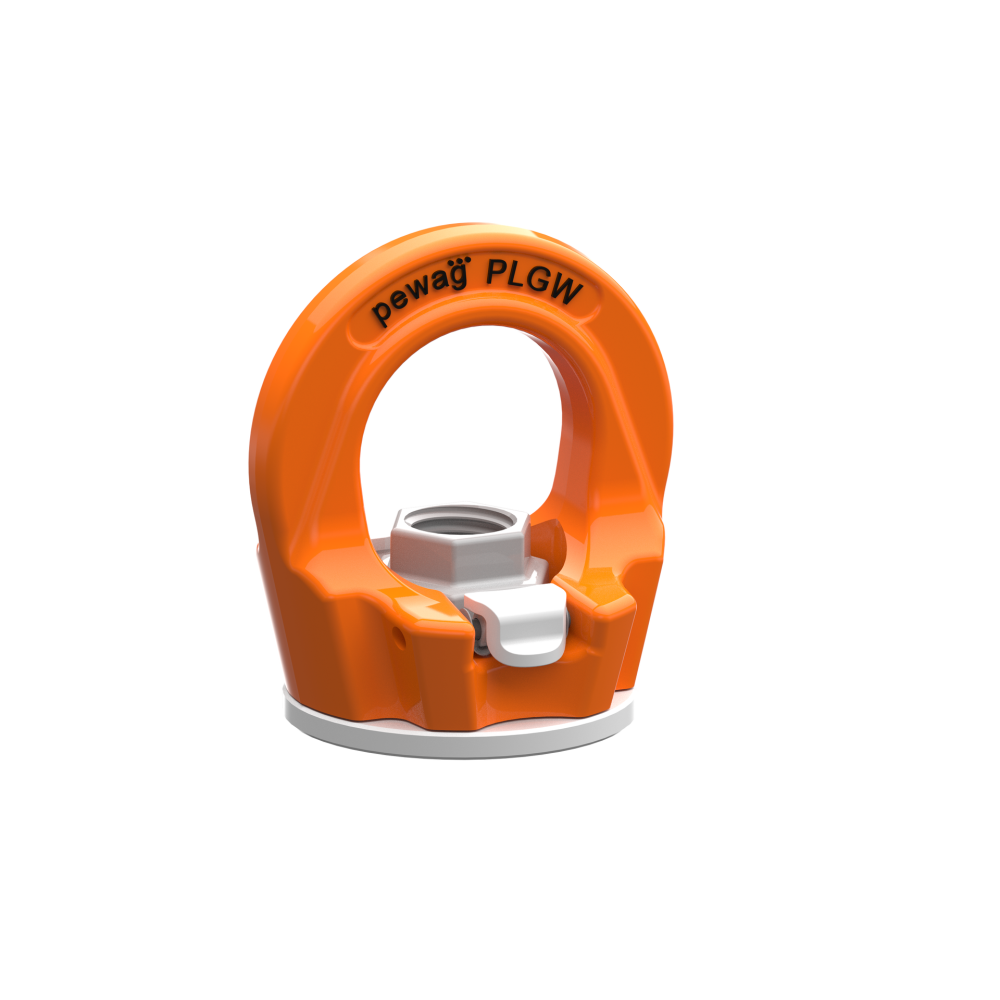

Dwie zapadki blokują ucho na czas ręcznego montażu. Po dokręceniu ustaw je w pozycji roboczej zgodnie z instrukcją, aby ucho można było swobodnie skierować w stronę ciągnięcia.
Obrót o 360° służy ustawieniu przed obciążeniem. PLGW-SN nie jest przeznaczony do obracania ładunku pod obciążeniem. Nośność osiowa i poprzeczna różnią się — właściwe wartości podaje tabela konfiguracji.
DANE TECHNICZNE PEWAG

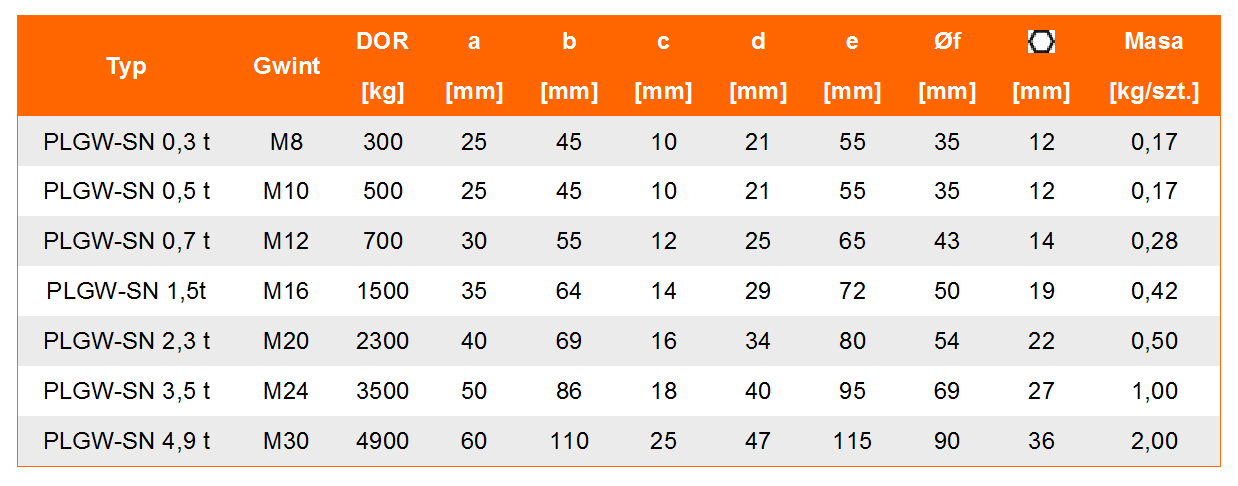

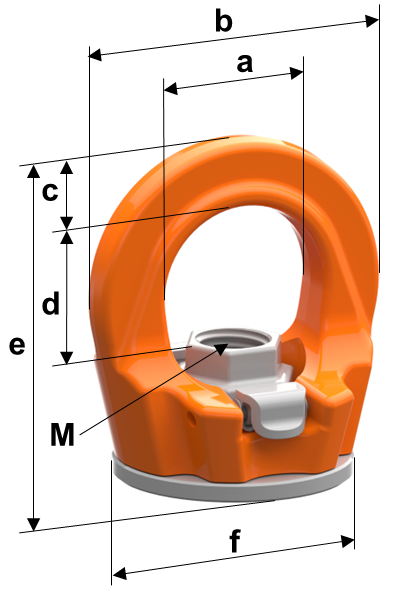

Rysunek wymiarowy i tabela PLGW-SN
Siedem rozmiarów nakrętek z aktualnej karty producenta. Nominalny DOR dotyczy jednego punktu obciążonego przy 90°.
Powiększ rysunek ↗PARAMETRY TECHNICZNENa telefonie przesuń tabelę w bok →
| Typ | Gwint M | DOR 90° [t] | a [mm] | b [mm] | c [mm] | d [mm] | e [mm] | f [mm] | Klucz [mm] | Masa [kg/szt.] |
|---|---|---|---|---|---|---|---|---|---|---|
| PLGW-SN 0,3 t | M8 | 0,3 | 25 | 45 | 10 | 21 | 55 | 35 | 12 | 0,17 |
| PLGW-SN 0,5 t | M10 | 0,5 | 25 | 45 | 10 | 21 | 55 | 35 | 12 | 0,17 |
| PLGW-SN 0,7 t | M12 | 0,7 | 30 | 55 | 12 | 25 | 65 | 43 | 14 | 0,28 |
| PLGW-SN 1,5 t | M16 | 1,5 | 35 | 64 | 14 | 29 | 72 | 50 | 19 | 0,42 |
| PLGW-SN 2,3 t | M20 | 2,3 | 40 | 73 | 16 | 34 | 82 | 54 | 22 | 0,5 |
| PLGW-SN 3,5 t | M24 | 3,5 | 50 | 86 | 18 | 40 | 95 | 69 | 27 | 1 |
| PLGW-SN 4,9 t | M30 | 4,9 | 60 | 110 | 25 | 47 | 115 | 90 | 36 | 1,9 |
DOR w t, masa w kg/szt., wymiary w mm. Klucz — rozmiar sześciokąta. Nośności dla śruby lub trzpienia klasy co najmniej 10.9, zgodnie z warunkami instrukcji. Źródło: karta producenta pewag PLGW-SN ↗.
KONFIGURACJE PODNOSZENIA
DOR całego układu — wartości w tonach
Dobierz kolumnę według schematu, liczby cięgien i kierunku sił. W schematach 0° / 90° pokazano kierunek obciążenia względem podstawy; β oznacza kąt cięgna do pionu.
NOŚNOŚĆ UKŁADU [t]Przesuń tabelę, aby zobaczyć wszystkie konfiguracje →
| Typ | Gwint M |  1 cięgno · 0° |  1 cięgno · 90° |  2 cięgna · 0° |  2 cięgna · 90° |  2 cięgna · β 0–45° | 2 cięgna · β 45–60° |  3–4 cięgna · β 0–45° | 3–4 cięgna · β 45–60° |  2 cięgna · asymetria |  3–4 cięgna · asymetria |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGW-SN 0,3 t | M8 | 1 | 0,3 | 2 | 0,6 | 0,4 | 0,3 | 0,6 | 0,4 | 0,3 | 0,3 |
| PLGW-SN 0,5 t | M10 | 1,5 | 0,5 | 3 | 1 | 0,7 | 0,5 | 1 | 0,7 | 0,5 | 0,5 |
| PLGW-SN 0,7 t | M12 | 2 | 0,7 | 4 | 1,4 | 1 | 0,7 | 1,4 | 1 | 0,7 | 0,7 |
| PLGW-SN 1,5 t | M16 | 4 | 1,5 | 8 | 3 | 2,1 | 1,5 | 3 | 2,2 | 1,5 | 1,5 |
| PLGW-SN 2,3 t | M20 | 5 | 2,3 | 10 | 4,6 | 3,2 | 2,3 | 4,8 | 3,4 | 2,3 | 2,3 |
| PLGW-SN 3,5 t | M24 | 6,5 | 3,5 | 13 | 7 | 4,9 | 3,5 | 7,4 | 5,2 | 3,5 | 3,5 |
| PLGW-SN 4,9 t | M30 | 12 | 4,9 | 24 | 9 | 6,9 | 4,9 | 10,3 | 7,3 | 4,9 | 4,9 |
DOR z tabeli dotyczy całego przedstawionego układu. Wartości nie obejmują redukcji wymaganych np. przez temperaturę lub obciążenia udarowe — sprawdź instrukcję producenta. Kierunek siły musi pozostawać swobodny.
DOBÓR Z DYSTRYBUTOREM
Dobierz gwint, podparcie i kierunek siły.
DOR nakrętki nie zastępuje sprawdzenia wytrzymałości trzpienia oraz konstrukcji ładunku.
Montaż zapadkami
Oczyść gwint i powierzchnię oparcia. Załącz obie zapadki do montażu, dokręć ręcznie i ustaw zapadki w położeniu roboczym. Podstawa musi przylegać na całej powierzchni.
Kierunek oraz kontrola
Przed podnoszeniem ustaw ucho w stronę ciągnięcia. Sprawdź gwint, oznaczenia, swobodę ruchu i brak uszkodzeń. Nie obracaj ładunku pod obciążeniem; DOR dobierz z odpowiedniej kolumny konfiguracji.
DOKUMENTACJA PRODUCENTA
Montaż i użytkowanie PLGW-SN.
Instrukcja PLGW-SN zawiera pozycje zapadek, dopuszczalne głębokości wkręcenia dla poszczególnych gwintów, wymagania dla śrub oraz zasady kontroli.
Instrukcja i dokumentacja producenta ↗Karta PLGW-SN i dokumentacja pewag ↗KONTROLA I CZĘŚCI
Wsparcie techniczne CECHO.
Prześlij oznaczenie PLGW-SN, zdjęcia nakrętki i trzpienia, jego klasę oraz schemat podnoszenia. CECHO pomoże dobrać wielkość i sprawdzić wymagania montażowe.
Zobacz zakres serwisu CECHO →PYTANIA I ODPOWIEDZI
Co sprawdzić przed doborem?
Kto produkuje PLGW-SN?
Producentem jest pewag. CECHO jest dystrybutorem i pomaga dobrać gwint oraz konfigurację podnoszenia.
Czy PLGW-SN ma śrubę montażową?
To nakrętka z gwintem wewnętrznym. Montuje się ją na odpowiedniej śrubie lub trzpieniu konstrukcji.
Czy ucho może obracać się pod obciążeniem?
Nie. Obrót 360° służy ustawieniu ucha przed przyłożeniem obciążenia.
Jaka klasa śruby jest wymagana?
Co najmniej 10.9, z kontrolą pęknięć i prawidłową długością zazębienia gwintu według instrukcji pewag.
Jakie informacje przesłać do wyceny?
Podaj gwint M, klasę i długość trzpienia, masę ładunku oraz liczbę i kierunki pracy punktów.
